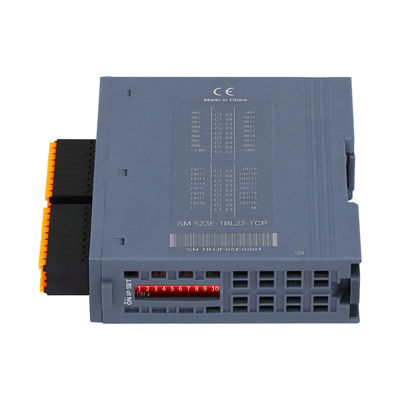

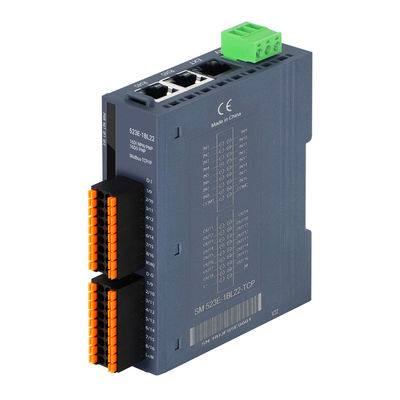

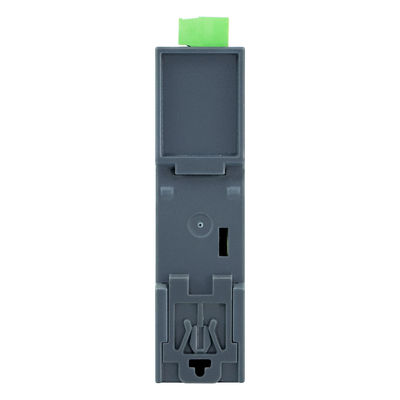

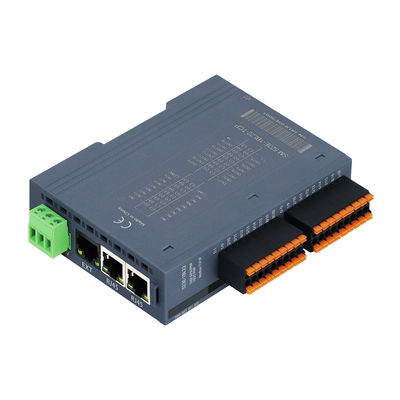

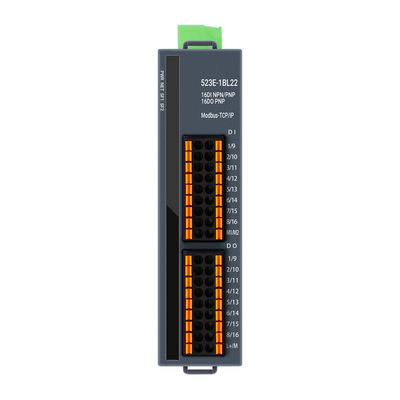

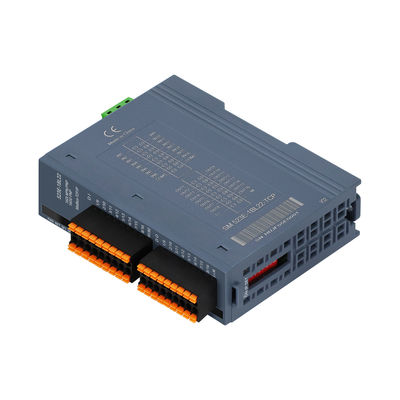

Modbus-TCP बस PAL I/O सिस्टम 16DI+16DO PNP DC24V इनपुट
2RJ45 IP20 औद्योगिक नियंत्रण के लिए
Modbus-TCP एक्सटेंसिबल कपलर की उत्पाद विशेषताएं
विनिर्देश का Modbus-TCP PAL I/O सिस्टम
|
मॉडल |
OM523E डिस्ट्रिब्यूटेड स्केलेबल कपलर |
|
तकनीकी विनिर्देश |
|
|
ऑपरेटिंग वोल्टेज |
24VDC (18VDC~28VDC) |
|
ऑपरेटिंग करंट खपत |
विभिन्न उत्पाद मॉडल भिन्न होते हैं, कृपया विवरण के लिए उत्पाद मैनुअल देखें। |
|
पावर प्रोटेक्शन |
एंटी-रिवर्स कनेक्शन प्रोटेक्शन, सर्ज एब्जॉर्प्शन |
|

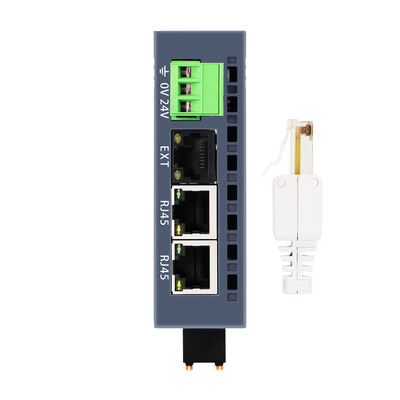

संचार इंटरफ़ेस |
2*RJ45 |
|
एक्सपेंशन मॉड्यूल इंटरफ़ेस |
1*RJ45 |
|
पावर टर्मिनल प्रकार |
प्लग-इन कनेक्टर, स्क्रू टर्मिनल |
|
सिग्नल टर्मिनल प्रकार |
प्लग-इन कनेक्टर, डायरेक्ट प्लग-इन PUSH-IN कनेक्शन पोर्ट |
|
डिस्प्ले निर्देश |
पावर इंडिकेटर लाइट, NET ग्रीन इंडिकेटर लाइट, SF रेड इंडिकेटर लाइट,IO सिग्नल ग्रीन इंडिकेटर लाइट |
|
प्रोटोकॉल |
Modbus-TCP/IP |
|
मास्टर-स्लेव श्रेणी |
स्वतंत्र स्लेव डिवाइस |
|
ऑन्टोलॉजी IO पॉइंट |
हाँ, विवरण के लिए ऑर्डरिंग डेटा देखें |
|
ओवरकरंट प्रोटेक्शन थ्रेशोल्ड |
1.5A,5ms |
|
IO प्रतिक्रिया समय |
न्यूनतम 5ms |
|
विस्तार क्षमताएं |
16 EM500E-EM मॉड्यूल के विस्तार का समर्थन करता है |
|
केबल की लंबाई (शील्डेड) |
अधिकतम 500m |
|
केबल की लंबाई (अनशील्डेड) |
सबसे लंबा इनपुट पॉइंट 300m है, सबसे लंबा आउटपुट पॉइंट 150m है |
|
स्लेव सेटिंग्स |
|
|
IP सेटिंग्स |
डीआईपी स्विच या वेब पेज द्वारा सेट करें |
|
प्रति सेगमेंट स्टेशनों की अधिकतम संख्या |
255 (समर्थित स्टेशनों की विशिष्ट संख्या मुख्य स्टेशन द्वारा निर्धारित की जाती है) |
|
कार्य वातावरण |
|
|
कार्य तापमान |
-20~60℃ |
|
कार्य आर्द्रता |
5%~90% (कोई संघनन नहीं) |
|
सुरक्षा स्तर |
IP20 |
|
आयाम (L*W*H) |
27mm*104mm*114mm |
पैकिंग
ऑर्डरिंग विवरण
|
विनिर्देश |
उत्पाद संख्या |
|
OM521E वर्टिकल इंटरनल बस डिस्ट्रिब्यूटेड एक्सपेंडेबल कपलर, Modbus-TCP बस, 3 RJ45 पोर्ट, WellAUBUS बैकप्लेन बस (ब्लैक RJ45 पोर्ट नेटवर्क केबल कैस्केडिंग, कैटेगरी 5e नेटवर्क केबल मॉड्यूल की लंबाई (20 मीटर तक सीमित), कुल एक्सटेंशन केबल कुल (150 मीटर तक सीमित), और 16 मॉड्यूल का विस्तार किया जा सकता है। 24VDC पावर सप्लाई, 8-बिट डायल सेटिंग स्टेशन IP एड्रेस के साथ, बॉडी में 32DI (कॉमन कैथोड/कॉमन एनोड इनपुट) आता है, IP20 सुरक्षा स्तर, DN35 रेल इंस्टॉलेशन का समर्थन करता है |
OM521E-1BL22-TCP |
|
OM522E वर्टिकल इंटरनल बस डिस्ट्रिब्यूटेड स्केलेबल कपलर, Modbus-TCP बस, 3 RJ45 पोर्ट, WellAUBUS बैकप्लेन बस (ब्लैक RJ45 पोर्ट नेटवर्क केबल कैस्केड, कैटेगरी 5e नेटवर्क केबल मॉड्यूल की लंबाई (20 मीटर तक सीमित), कुल एक्सटेंशन केबल कुल (150 मीटर तक सीमित) और 16 मॉड्यूल तक विस्तारित किया जा सकता है। 24VDC पावर सप्लाई, स्टेशन IP एड्रेस सेट करने के लिए 8-डिजिट डायल कोड के साथ, बॉडी में 32DO (PNP आउटपुट) आता है, IP20 सुरक्षा स्तर, DN35 रेल इंस्टॉलेशन का समर्थन करता है |
OM522E-1BL22-TCP |
|
OM523E वर्टिकल इंटरनल बस डिस्ट्रिब्यूटेड एक्सपेंडेबल कपलर, Modbus-TCP बस, 3 RJ45 पोर्ट, WellAUBUS बैकप्लेन बस (ब्लैक RJ45 पोर्ट नेटवर्क केबल कैस्केडिंग, कैटेगरी 5e नेटवर्क केबल मॉड्यूल की लंबाई (20 मीटर तक सीमित), कुल एक्सटेंशन केबल कुल (150 मीटर तक सीमित), और 16 मॉड्यूल का विस्तार किया जा सकता है। 24VDC पावर सप्लाई, 8-बिट डायल सेटिंग स्टेशन IP एड्रेस के साथ, बॉडी में 16DI (कॉमन कैथोड/कॉमन एनोड इनपुट), 16DO (PNP आउटपुट) आता है, IP20 सुरक्षा स्तर, DN35 रेल इंस्टॉलेशन का समर्थन करता है |
OM523E-1BL22-TCP |
अक्सर पूछे जाने वाले प्रश्न:
1. क्या आप निर्माता हैं?
हाँ, हमारे पास हमारी उत्पादन लाइन और आर एंड डी टीम है।
कृपया हमारे कार्यालय और उत्पादन क्षेत्र को देखने के लिए नीचे दिए गए वीआर लिंक के माध्यम से हमसे मिलें।
https://www.ecer.com/corp/uuu5b8d-industrialnetworkswitch/vr.html
2. यदि मैं ऑर्डर करता हूं तो लीडटाइम क्या है?
भुगतान प्राप्त होने के बाद, हम उत्पादन शुरू करते हैं।
यदि आप कुछ लोकप्रिय मॉडल ऑर्डर कर रहे हैं, तो हमारे पास आमतौर पर स्टॉक होता है। कुछ परीक्षणों के बाद, हम सामग्री भेज देंगे।
यदि हमारे पास स्टॉक नहीं है, तो 50pcs/pairs से कम के लिए उत्पादन समय आमतौर पर 3~5 कार्य दिवस होता है।
3. आप मेरा ऑर्डर कैसे शिप करेंगे?
हम एयर (डीएचएल, यूपीएस या फेडएक्स) या समुद्र (थोक आदेश के लिए) द्वारा माल भेजेंगे
ग्राहक के शिपिंग खाते या फॉरवर्डर के माध्यम से खरीदे गए सामानों को शिप करना ठीक है।
क्लीयरेंस के लिए स्थानीय सीमा शुल्क तक पहुंचने में 3~5 कैलेंडर दिन लगते हैं।
4. MoQ क्या है?
1 पीसी/जोड़ी।
कई मॉडलों के लिए, हमारे पास स्टॉक है, आपके परीक्षण के लिए नमूने भेजना आसान है।
5. क्या मुझे छूट मिल सकती है?
हाँ और यह आमतौर पर मात्रा और नमूना परीक्षण के बाद पर आधारित होता है।
