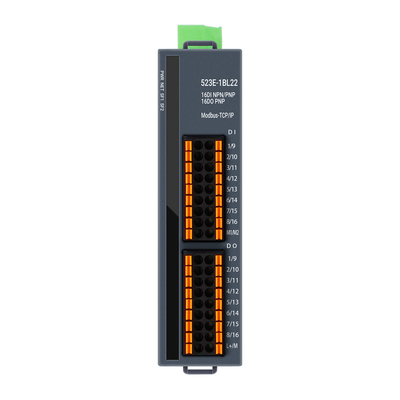

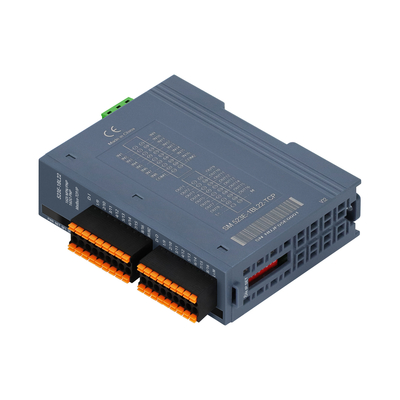

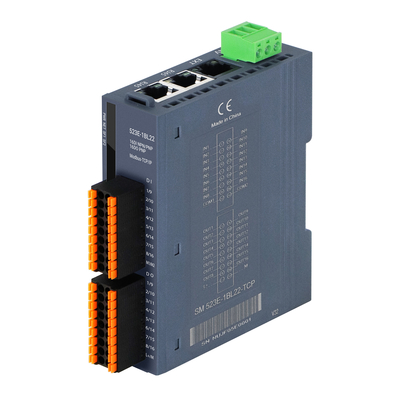

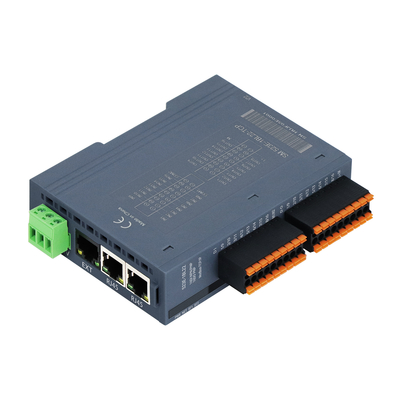

Modbus-TCP I/O Coupler दूरस्थ वितरित I/O मॉड्यूल
3 RJ45 24VDC बिजली की आपूर्ति IP20 16DI 16DO
पीएएल आई/ओ प्रणाली की उत्पाद विशेषताएं
विनिर्देशModbus-TCP/IP काPAL I/O प्रणाली
| मॉडल | OM523E वितरित स्केलेबल कपलर |
| तकनीकी विनिर्देश | |
| ऑपरेटिंग वोल्टेज | 24 वीडीसी (18 वीडीसी~28 वीडीसी) |
| परिचालन वर्तमान खपत | विभिन्न उत्पाद मॉडल भिन्न होते हैं, कृपया विवरण के लिए उत्पाद मैनुअल देखें। |
| शक्ति संरक्षण | रिवर्स कनेक्शन विरोधी सुरक्षा, बढ़त अवशोषण |

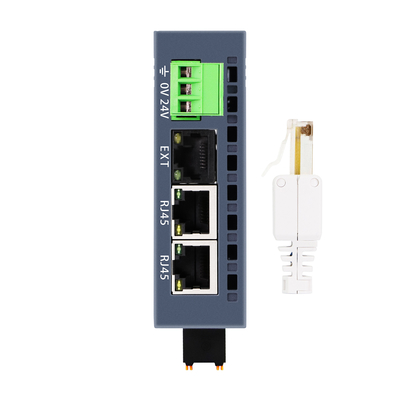

| संचार इंटरफ़ेस | 2*आरजे45 |
| विस्तार मॉड्यूल इंटरफ़ेस | 1* आरजे45 |
| पावर टर्मिनल प्रकार | प्लग-इन कनेक्टर, पेंच टर्मिनल |
| सिग्नल टर्मिनल प्रकार | प्लग-इन कनेक्टर, सीधे प्लग-इन पुश-इन कनेक्शन पोर्ट |
| निर्देश प्रदर्शित करें | पावर इंडिकेटर लाइट, NET ग्रीन इंडिकेटर लाइट, SF रेड इंडिकेटर लाइट,IO सिग्नल ग्रीन इंडिकेटर लाइट |
| प्रोटोकॉल | Modbus-TCP/IP |
| स्वामी-दास श्रेणी | स्वतंत्र दास यंत्र |
| ऑन्टोलॉजी आईओ पॉइंट | हाँ, विवरण के लिए आदेश डेटा देखें |
| अतिप्रवाह सुरक्षा सीमा | 1.5A,5ms |
| आईओ प्रतिक्रिया समय | न्यूनतम 5ms |
| विस्तार की क्षमता | 16 EM500E-EM मॉड्यूल के विस्तार का समर्थन करता है |
| केबल की लंबाई (पर्दाबंद) | अधिकतम 500 मीटर |
| केबल की लंबाई (अवरोधित) | सबसे लंबा इनपुट बिंदु 300 मीटर है, सबसे लंबा आउटपुट बिंदु 150 मीटर है |
| दास सेटिंग्स | |
| आईपी सेटिंग्स | डीआईपी स्विच या वेब पेज द्वारा सेट करें |
| प्रत्येक खंड के लिए स्टेशनों की अधिकतम संख्या | 255 (समर्थित स्टेशनों की विशिष्ट संख्या मुख्य स्टेशन द्वारा निर्धारित की जाती है) |
| कार्य वातावरण | |
| कार्य तापमान | -20~60°C |
| कार्यशील आर्द्रता | 5%~90% (कोई संघनक नहीं) |
| सुरक्षा स्तर | IP20 |
| आयाम (L*W*H) | 27 मिमी* 104 मिमी* 114 मिमी |
पैकिंग
आदेश देने की जानकारी
| विनिर्देश | उत्पाद नं. |
| OM521E ऊर्ध्वाधर आंतरिक बस वितरित विस्तार योग्य युग्मक, Modbus-TCP बस, 3 RJ45 पोर्ट, WellAUBUS बैकप्लेन बस (कालाRJ45 पोर्ट नेटवर्क केबल कैस्केडिंग,श्रेणी 5ई के नेटवर्क केबल मॉड्यूल की लंबाई (20 मीटर तक सीमित), कुल एक्सटेंशन केबल कुल (सीमित 150 मीटर), और 16 मॉड्यूल का विस्तार किया जा सकता है.24VDC बिजली की आपूर्ति, 8-बिट डायल सेटिंग स्टेशन आईपी पते के साथ,शरीर 32DI (सामान्य कैथोड/सामान्य एनोड इनपुट) के साथ आता है, IP20सुरक्षा स्तर, DN35 रेल स्थापना का समर्थन करता है |
OM521E-1BL22-TCP |
| OM522E ऊर्ध्वाधर आंतरिक बस वितरित स्केलेबल युग्मक, Modbus-TCP बस, 3 RJ45 पोर्ट, WellAUBUS बैकप्लेन बस (काला RJ45 पोर्ट नेटवर्क केबल कैस्केड,श्रेणी 5ई के नेटवर्क केबल मॉड्यूल की लंबाई (20 मीटर तक सीमित), कुल एक्सटेंशन केबल कुल (सीमित 150 मीटर) और 16 मॉड्यूल तक विस्तारित किया जा सकता है.24VDC बिजली की आपूर्ति, स्टेशन आईपी पते को सेट करने के लिए 8-अंकीय डायल कोड के साथ, शरीर 32DO (PNP आउटपुट) के साथ आता है,IP20सुरक्षा स्तर, DN35 रेल स्थापना का समर्थन करता है |
OM522E-1BL22-TCP |
| OM523E ऊर्ध्वाधर आंतरिक बस वितरित विस्तार योग्य युग्मक, Modbus-TCP बस, 3 RJ45 पोर्ट, WellAUBUS बैकप्लेन बस (काला RJ45 पोर्ट नेटवर्क केबल कैस्केडिंग,श्रेणी 5ई नेटवर्क केबल मॉड्यूल की लंबाई के बीच की लंबाई (20 मीटर तक सीमित), कुल एक्सटेंशन केबल कुल (सीमित 150 मीटर), और 16 मॉड्यूल का विस्तार किया जा सकता है.24VDC बिजली की आपूर्ति, 8-बिट डायल सेटिंग स्टेशन आईपी पते के साथ,शरीर 16DI (सामान्य कैथोड/सामान्य एनोड इनपुट) के साथ आता है, 16DO (PNP आउटपुट), IP20 सुरक्षा स्तर, DN35 रेल स्थापना का समर्थन करता है |
OM523E-1BL22-TCP |
