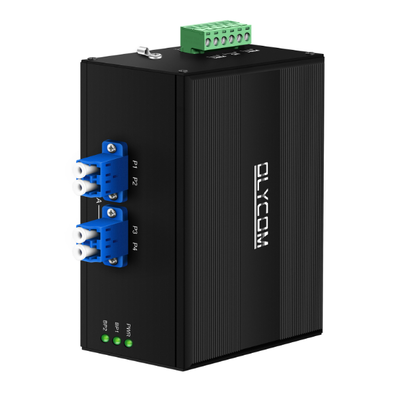

डबल पावर फाइबर बाईपास स्विच मॉड्यूल डीआईपी स्मार्ट डिले फीचर एसी/डीसी इनपुट डीआईएन रेल के साथ

ओलीकॉम एसी/डीसी डुअल-पावर फाइबर बाईपास यूनिट

• उच्च-घनत्व फाइबर संचार बुनियादी ढांचे के लिए एक असफल-सुरक्षित ऑप्टिकल पथ संरक्षक के रूप में इंजीनियर किया गया, यह ओलीकॉम फाइबर बाईपास इकाई जटिल ऑपरेटिंग परिदृश्यों के तहत सुसंगत, अल्ट्रा-स्थिर ऑप्टिकल सिग्नल ट्रांसमिशन प्रदान करती है। यह दोहरी एसी/डीसी बिजली आपूर्ति वास्तुकला के साथ स्वतंत्र ऑप्टिकल स्विचिंग सर्किटरी को एकीकृत करता है, जो स्वचालित ऑप्टिकल परीक्षण, नेटवर्क वास्तविक समय निगरानी और आपातकालीन लिंक सुरक्षा परिदृश्यों को लचीले ढंग से अनुकूलित करने के लिए एक अनुकूलन योग्य डीआईपी देरी नियंत्रण स्विच से लैस है।
• जब बिजली की असामान्यताएं या उपकरण डाउनटाइम होता है, तो मॉड्यूल पूर्ण नेटवर्क आउटेज से बचने के लिए स्वचालित रूप से फाइबर सिग्नल को बाईपास चैनलों पर पुन: रूट करता है। इसका कॉम्पैक्ट औद्योगिक-ग्रेड धातु आवास डीआईएन रेल इंस्टॉलेशन का समर्थन करता है, जो औद्योगिक संचार कैबिनेट, डेटा सेंटर ऑप्टिकल वितरण फ्रेम और ऑप्टिकल टेस्ट बेंच सिस्टम से पूरी तरह मेल खाता है, जो निर्बाध फाइबर डेटा ट्रांसमिशन को बनाए रखने के लिए एक महत्वपूर्ण विश्वसनीयता घटक के रूप में कार्य करता है।

डीआईपी स्विचिंग का अवलोकन

यह फाइबर बाईपास इकाई 8-पोजीशन स्लाइड डीआईपी स्विच ऐरे से सुसज्जित है जो विशेष रूप से पावर-ऑन विलंब समय नियंत्रण के लिए समर्पित है।

प्रत्येक टॉगल एक निश्चित 1-8 मिनट विलंब पैरामीटर से मेल खाता है, जो सॉफ़्टवेयर या बाहरी नियंत्रकों के बिना एक-क्लिक मैन्युअल कॉन्फ़िगरेशन की पेशकश करता है।

यह ऑप्टिकल परीक्षण और चरणबद्ध नेटवर्क पुनर्प्राप्ति परिदृश्यों के लिए तैयार की गई एक मुख्य अनुकूलन सुविधा है।

कोर वर्किंग लॉजिक

1. फ़ैक्टरी डिफ़ॉल्ट (सभी डीआईपी स्विच बंद)
जब प्रत्येक स्विच बंद स्थिति में रहता है, तो विलंब टाइमर सर्किट पूरी तरह से अक्षम हो जाता है। बिजली बहाली के बाद, फाइबर बाईपास तुरंत शून्य प्रतीक्षा समय के साथ सामान्य कामकाजी ऑप्टिकल पथ पर वापस आ जाता है, जो कि अधिकांश मानक संचार निगरानी तैनाती में फिट बैठता है जिसके लिए बिजली वसूली के बाद तत्काल लिंक पुनर्प्राप्ति की आवश्यकता होती है।

2. विलंब सक्रियण (एकल स्विच चालू, अन्य बंद)
टाइमिंग फ़ंक्शन को ट्रिगर करने के लिए एक निर्दिष्ट डीआईपी टॉगल को चालू पर पलटें; प्रत्येक स्थिति एक निश्चित उलटी गिनती अवधि के लिए मैप होती है:
1-मिनट डिप ऑन: सामान्य ऑप्टिकल चैनल पर वापस जाने से पहले बाईपास स्थिति पर 1 मिनट तक रुकें
2-मिनट डिप ऑन: 2-मिनट की देरी
3-मिनट डिप ऑन: 3-मिनट की देरी
4-मिनट डिप ऑन: 4-मिनट की देरी
5-मिनट डिप ऑन: 5-मिनट की देरी
6-मिनट डिप ऑन: 6-मिनट की देरी
7-मिनट डिप ऑन: 7-मिनट की देरी
8-मिनट डिप ऑन: 8-मिनट की देरी

3. विलंब सक्षम होने के साथ पूर्ण संचालन अनुक्रम
पावर आउटेज होता है → यूनिट स्वचालित रूप से बैकबोन फाइबर को कनेक्ट रखने के लिए ऑप्टिकल पथ को बायपास करने के लिए कूद जाती है
बिजली की आपूर्ति ठीक हो जाती है → टाइमर डीआईपी पूर्व निर्धारित मान के अनुसार उल्टी गिनती शुरू कर देता है
उलटी गिनती विंडो के दौरान, मॉड्यूल बायपास मोड में लॉक रहता है और सामान्य चैनल पर वापस नहीं आएगा
एक बार पूर्व निर्धारित समय बीत जाने पर, ऑप्टिकल स्विच स्वचालित रूप से मानक सिग्नल रूटिंग मोड में वापस आ जाता है

मुख्य उपयोग नियम

एक समय में केवल एक ही डीआईपी स्विच को चालू करें; एक साथ कई स्विच चालू करने से टाइमिंग लॉजिक में खराबी और अपरिभाषित विलंब व्यवहार होगा।
डीआईपी सेटिंग्स में कोई भी समायोजन डिवाइस के पूर्ण पावर चक्र से गुजरने के बाद ही प्रभावी होता है।
यदि उलटी गिनती चरण के दौरान बिजली फिर से कट जाती है तो टाइमर स्वचालित रूप से रीसेट हो जाता है।

डीआईपी विलंब फ़ंक्शन के लिए आवेदन परिदृश्य

1. स्वचालित ऑप्टिकल घटक बैच परीक्षण

इंजीनियरों ने परीक्षण के मध्य में अप्रत्याशित ऑप्टिकल पथ स्विचिंग के बिना उपकरण अंशांकन, डेटा नमूनाकरण और उपकरण रीसेट के लिए पर्याप्त समय आरक्षित करने के लिए 1-8 मिनट की देरी निर्धारित की।

2. मल्टी-स्टेज नेटवर्क फॉल्ट रिकवरी
कई कैस्केड उपकरणों वाले बड़े पैमाने के फाइबर नेटवर्क के लिए, कंपित विलंब सेटिंग्स एक साथ बड़े पैमाने पर ऑप्टिकल पथ स्विचिंग को रोकती हैं जो क्षणिक सिग्नल उछाल या लिंक फ़्लैपिंग को ट्रिगर कर सकती हैं।

3. ऑन-साइट उपकरण रखरखाव
ऑप्टिकल ट्रांससीवर्स या मध्यवर्ती नोड्स को प्रतिस्थापित करते समय, तकनीशियन मैन्युअल पुन: कॉन्फ़िगरेशन के बिना पूरे रखरखाव विंडो में बाईपास कनेक्टिविटी बनाए रखने के लिए लंबी देरी निर्धारित करते हैं।

4. औद्योगिक ऑप्टिकल ट्रांसमिशन सिस्टम
स्थिर समयबद्ध स्विचिंग कारखाने, ऊर्जा और रेल पारगमन कठोर बिजली वातावरण में क्षणिक बिजली की गिरावट के कारण होने वाले बार-बार ऑप्टिकल पथ टॉगलिंग से बचाती है।

प्रमुख विशेषताऐं

1. प्रीमियम ऑप्टिकल प्रदर्शन
अल्ट्रा-लो इंसर्शन लॉस और न्यूनतम तरंग दैर्ध्य/तापमान/ध्रुवीकरण-प्रेरित सिग्नल क्षीणन का दावा करता है, जो फाइबर चैनलों के बीच सिग्नल हस्तक्षेप को खत्म करने के लिए उत्कृष्ट क्रॉसस्टॉक दमन के साथ जोड़ा जाता है; मल्टीमोड और सिंगल-मोड फाइबर संस्करण पूर्ण-बैंड ऑप्टिकल सिग्नल ट्रांसमिशन मांगों को पूरा करते हैं।


2. लचीला समय विलंब नियंत्रण
1-8 मिनट के समायोज्य विलंब मोड के साथ अंतर्निहित मल्टी-स्पीड डीआईपी टॉगल स्विच; फ़ैक्टरी डिफ़ॉल्ट त्वरित स्विचिंग के लिए विलंब फ़ंक्शन को अक्षम कर देता है, स्वचालित ऑप्टिकल परीक्षण वर्कफ़्लो के लिए अनुकूलित ट्रिगर टाइमिंग को सक्षम करता है।


3. दोहरी पावर निरर्थक इनपुट
बिल्ट-इन रिवर्स पोलरिटी प्रोटेक्शन के साथ वाइड-रेंज 12-52 वीडीसी और 110-240 वीएसी दोहरी पावर एक्सेस का समर्थन करता है, जो आंतरिक ऑप्टिकल और इलेक्ट्रिकल घटकों को नुकसान पहुंचाने से बिजली आपूर्ति बेमेल को प्रभावी ढंग से रोकता है।


4. मजबूत औद्योगिक अनुकूलनशीलता
-20°C से 70°C तक व्यापक ऑपरेटिंग तापमान अवधि, IP40 डस्टप्रूफ धातु आवरण, 100 मिलियन से अधिक स्विचिंग चक्रों की लंबी सेवा जीवन और निरंतर दीर्घकालिक औद्योगिक संचालन के लिए तीव्र ≤10ms सिग्नल स्विचिंग गति।


5. संक्षिप्त एवं आसान तैनाती

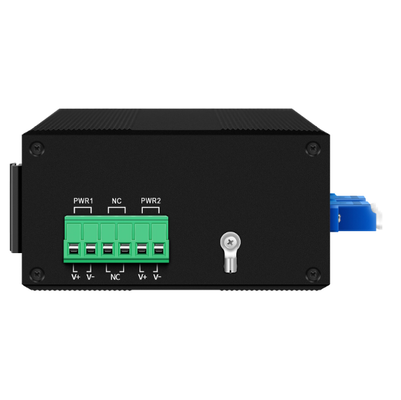

मानक एलसी फाइबर पोर्ट और औद्योगिक टर्मिनल पावर कनेक्टर; डीआईएन रेल माउंटिंग डिज़ाइन कैबिनेट स्थान बचाता है, जो उच्च-घनत्व एकीकृत फाइबर संचार प्रणालियों के साथ सहजता से संगत है।

आयाम
