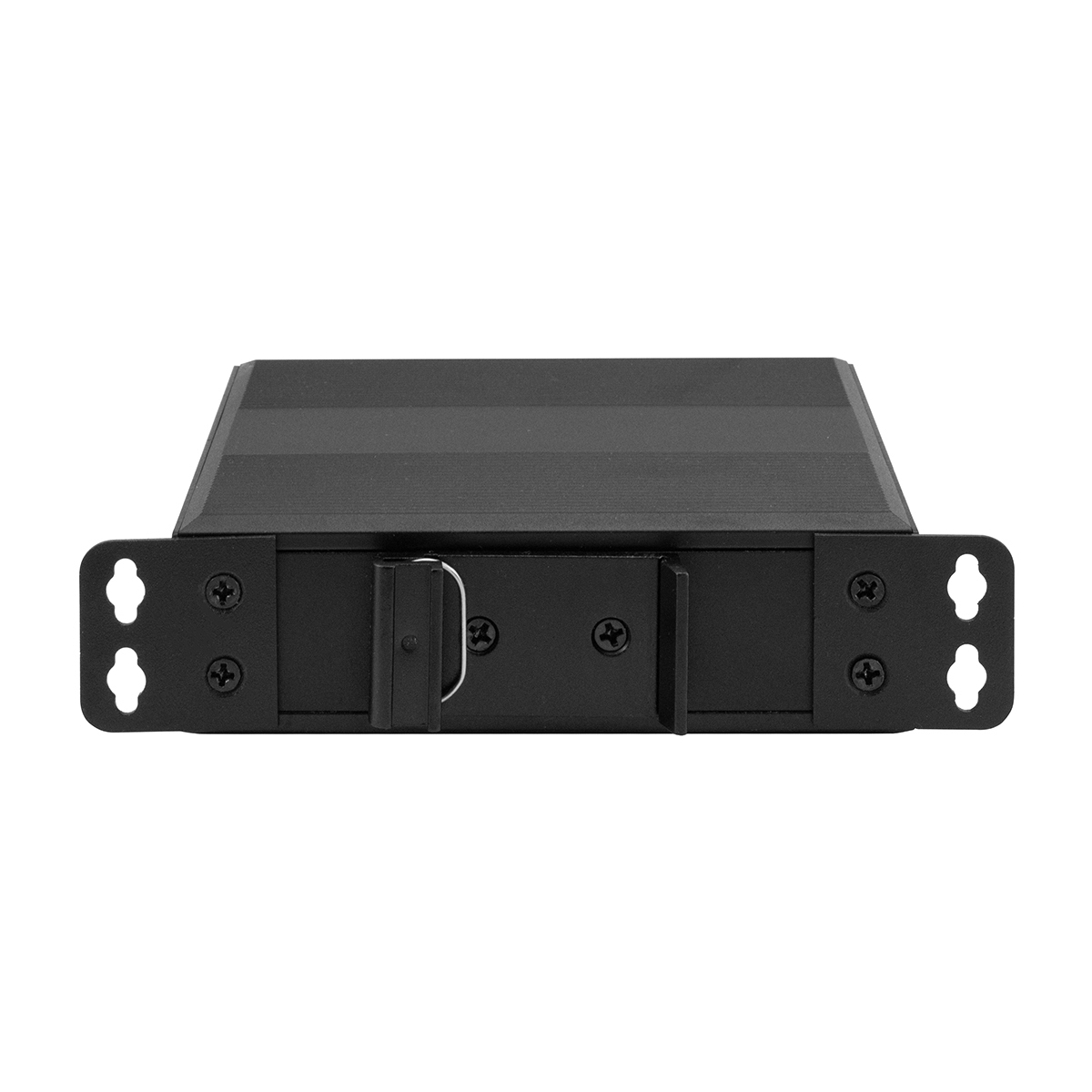

फाइबर ऑप्टिक एक्सटेंडर पर संपर्क बंद 8-चैनल द्विदिश DIN35 सीई घुड़सवार

फाइबर ऑप्टिक लिंक कनवर्टर पर ओलीकॉम औद्योगिक संपर्क बंद

परिचय

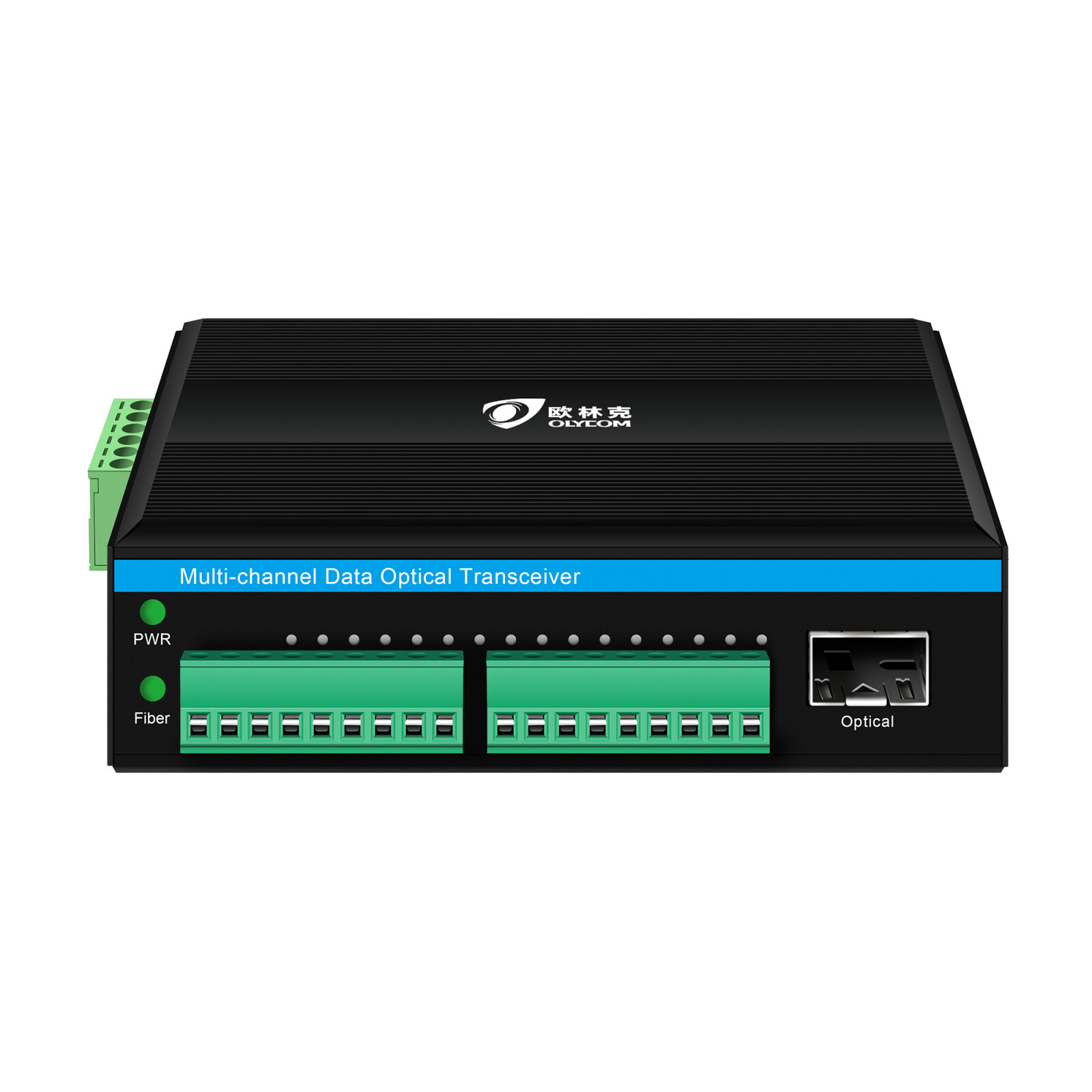

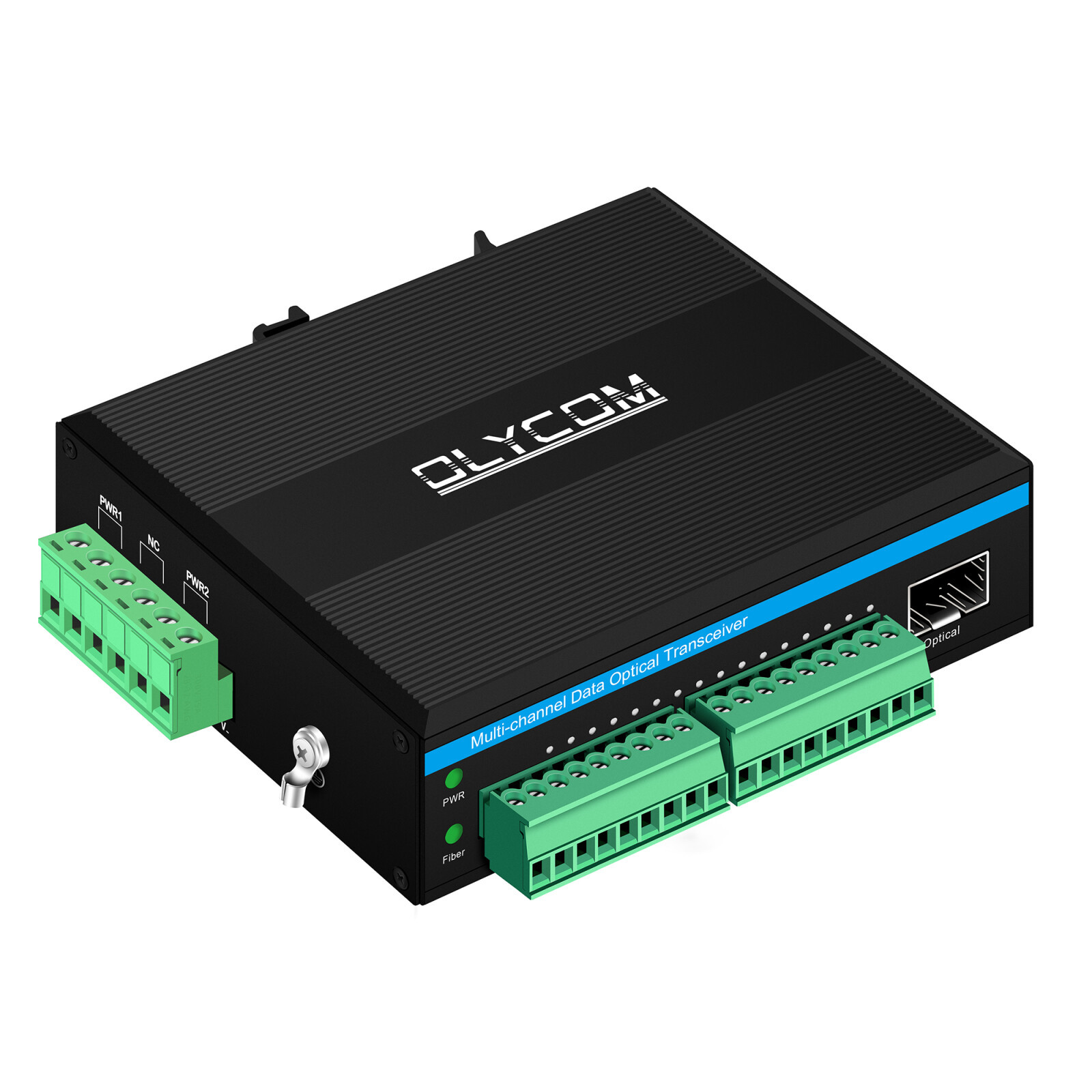

• मिशन-महत्वपूर्ण निगरानी और नियंत्रण प्रणालियों के लिए डिज़ाइन किया गया, ओलीकॉम IM610-8KWTR एक मजबूत, डिन-रेल माउंटेबल ऑप्टो-इलेक्ट्रॉनिक कनवर्टर है जो एक ऑप्टिकल फाइबर पर आठ स्वतंत्र संपर्क क्लोजर (अलार्म/बाइनरी) सिग्नल तक पहुंचाता है।
• WDM (वेवलेंथ डिवीजन मल्टीप्लेक्सिंग) तकनीक का लाभ उठाते हुए, यह केवल एक स्ट्रैंड पर पूर्ण-डुप्लेक्स द्विदिशात्मक संचार प्राप्त करता है, केबल बुनियादी ढांचे की लागत को काफी कम करता है और लंबी दूरी की तैनाती को सरल बनाता है।
• इसकी विस्तृत इनपुट वोल्टेज रेंज (12-52वी डीसी) और औद्योगिक-ग्रेड घटक चयन कठोर वातावरण में, कड़ाके की ठंड से लेकर चिलचिलाती गर्मी तक विश्वसनीय संचालन सुनिश्चित करते हैं, जिससे यह वितरित सेंसिंग और एक्चुएशन नेटवर्क के लिए एक आदर्श रीढ़ बन जाता है।

सर्वाधिक महत्वपूर्ण बिंदु

• सच्चा गैल्वेनिक अलगाव - ईएमआई, आरएफआई और परेशानी वाले ग्राउंड लूप को समाप्त करता है, विद्युत शोर वाले सबस्टेशनों या फैक्ट्री फ्लोर में भी स्वच्छ सिग्नल ट्रांसमिशन सुनिश्चित करता है।
• चरम ऑप्टिकल बजट - 30 डीबी तक लिंक हानि का समर्थन करता है, रिपीटर्स के बिना 2 किमी (मल्टीमोड) से 80 किमी (सिंगल-मोड) तक की दूरी पर लचीली स्थापना की अनुमति देता है।
• बहुमुखी I/O संगतता - TTL, RS‑232/422/485, या ड्राई‑संपर्क स्विच सिग्नल को स्वीकार और आउटपुट करता है, और प्रत्यक्ष एक्चुएटर नियंत्रण के लिए रिले आउटपुट चला सकता है।
• निर्मित-से-अंतिम स्थायित्व - -40°C से +75°C तक संचालित होता है और 0-95% गैर-संघनक आर्द्रता का सामना करता है, बाहरी या खुले प्रतिष्ठानों के लिए एकीकृत बिजली/उछाल संरक्षण के साथ।
• कॉम्पैक्ट और टूल-फ्रेंडली - जगह बचाने वाला 113.8×93×35 मिमी आवास, हल्का 0.30 किलोग्राम, और एसएफपी-आधारित ऑप्टिकल इंटरफ़ेस त्वरित फ़ील्ड स्वैप और भविष्य-प्रूफ अपग्रेड को सक्षम करता है।

आवेदन

• IM610‑8KWTR उन परिदृश्यों में उत्कृष्टता प्राप्त करता है जहां विश्वसनीय, लंबी दूरी की स्थिति निगरानी और रिमोट कंट्रोल सर्वोपरि हैं।
• विशिष्ट उपयोग के मामलों में शामिल हैं:
• परिवहन अवसंरचना - टोल स्टेशन अलार्म पैनल, एक्सप्रेसवे परिधि घुसपैठ का पता लगाना, और सुरंग आपातकालीन कॉल सिस्टम।
• शहरी निगरानी नेटवर्क - शहरव्यापी ट्रैफिक लाइट स्थिति फीडबैक और सुरक्षित शहर पहल के लिए सुरक्षा सेंसर बैकहॉल।
• औद्योगिक और उपयोगिता संपत्तियां - तेल, गैस और बिजली क्षेत्रों में रिमोट टैंक स्तर अलार्म, पाइपलाइन वाल्व स्थिति निगरानी और सबस्टेशन ब्रेकर स्थिति रिपोर्टिंग।
• सार्वजनिक स्थल और महत्वपूर्ण सुविधाएं - स्टेडियमों, हवाई अड्डों, रेलवे स्टेशनों में आग/घुसपैठ सेंसर
• प्रसारण और कार्यक्रम - लाइव टीवी/ऑडियो ट्रांसमिशन श्रृंखलाओं के लिए वास्तविक समय उपकरण गलती सिग्नलिंग, निर्बाध कार्यक्रम वितरण सुनिश्चित करना।

आयाम

क्यूसी फ्रेमवर्क

1. मानक
आईएसओ9001, सीई, एफसीसी, आरओएचएस, आईईईई, आईटीयू-टी का अनुपालन
ग्राहक विशिष्टताओं और प्रमुख प्रदर्शन मेट्रिक्स के साथ संरेखित करें

2. प्रक्रिया
IQC: घटकों की जाँच करें (ऑप्टिक्स, पीसीबी, पावर)
उत्पादन: एओआई + असेंबली सत्यापन
कार्यात्मक: थ्रूपुट, वीएलएएन/क्यूओएस, तरंग दैर्ध्य, ओएसएनआर
विश्वसनीयता: तापमान, आर्द्रता, कंपन परीक्षण
बर्न-इन: लोड तनाव + स्थिरता की निगरानी
अंतिम: निरीक्षण + पूर्ण कार्य जाँच

3. उपकरण
ओएसए, ट्रैफ़िक जनरेटर, प्रोटोकॉल विश्लेषक
पर्यावरण एवं कंपन परीक्षण प्रणालियाँ

4. सिस्टम
पूर्ण पता लगाने की क्षमता, परीक्षण रिकॉर्ड, क्यूसी सॉफ्टवेयर

5. सुधार
मूल कारण विश्लेषण + ग्राहक प्रतिक्रिया लूप
