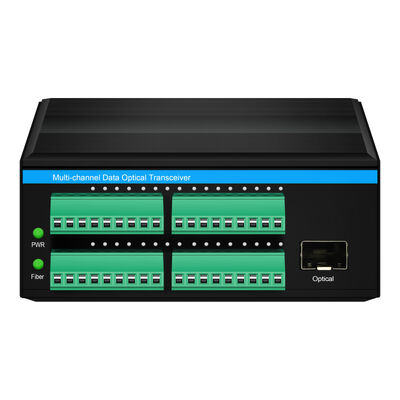

औद्योगिक द्विदिश संपर्क बंद ऑप्टिकल एक्सटेंडर
तकनीकी डेटा
|
ऑप्टिकल |
|
|
तरंगदैर्ध्य |
1310nm/1550nm |
|
आउटपुट शक्ति |
-8~3dBm |
|
ऑप्टिक फाइबर |
एकल मोड (9/125um) 20 किमी, मल्टीमोड (50/125um) 5 किमी, (62.5/125um) 2 किमी |
|
संवेदनशीलता प्राप्त करना |
-30dBm |
|
इंटरफेस |
एसएफपी स्लॉट |
|
संपर्क का समापन |
|
|
संकेत इनपुट |
अलार्म, द्विआधारी इनपुट, समर्थन टीटीएल, आरएस-232/422/485 या निष्क्रिय स्विच बटन |
|
संकेत आउटपुट |
मनमाना अलार्म, द्विआधारी आउटपुट, समर्थन टीटीएल, आरएस-232/422/485 या रिले आउटपुट |
|
इंटरफेस |
फीनिक्स टर्मिनल |
|
विद्युत, पर्यावरण, यांत्रिक |
|
|
ऑपरेटिंग वोल्टेज |
डीसी 12-52 वी |
|
परिचालन तापमान |
-40°C+75°C |
|
भंडारण तापमान |
-45°C+85°C |
|
आर्द्रता |
0~95%गैर संघनक |
|
आयाम-एकान्त |
113.8 मिमी × 93 मिमी × 45 मिमी |
|
वजन |
0.40kg/टुकड़ा |
आवेदन
QC ढांचा
1मानक
ISO9001, CE, RoHS, IEC 60825 के अनुरूप
एमएसए मानकों (एसएफपी/क्यूएसएफपी) और अन्तरक्रियाशीलता आवश्यकताओं को पूरा करें
2.QC प्रक्रिया
आगमन निरीक्षणः लेजर चिप्स, फोटोड, आईसी, आवास सटीकता
विधानसभा नियंत्रण: ऑप्टिकल संरेखण, बंधन, फाइबर युग्मन सटीकता
कैलिब्रेशनः Tx शक्ति, Rx संवेदनशीलता, पूर्वाग्रह वर्तमान समायोजन
कार्यात्मक परीक्षणः BER, आँख आरेख, डीडीएम निगरानी, लिंक दूरी
उम्र बढ़ने का परीक्षणः उच्च तापमान निरंतर संचालन (24 ¢ 72h)
अंतिम जाँच: ईईपीआरओएम डेटा, संगतता, लेबलिंग
3परीक्षण उपकरण
BERT (बिट त्रुटि दर परीक्षक)
ऑप्टिकल पावर मीटर और प्रकाश स्रोत
आँख आरेख विश्लेषक
तापमान नियंत्रित उम्र बढ़ने वाले रैक
4. प्रणाली
कैलिब्रेशन रिकॉर्ड + सीरियल नंबर का पता लगाने की क्षमता
संगतता डेटाबेस (स्विच/राउटर विक्रेता)
5निरंतर सुधार
उपज दर की निगरानी
ऑप्टिकल प्रदर्शन बहाव विश्लेषण
आपूर्तिकर्ता गुणवत्ता अनुकूलन
परिणाम: उच्च संगतता, स्थिर ऑप्टिकल प्रदर्शन, कम लिंक विफलता दर
