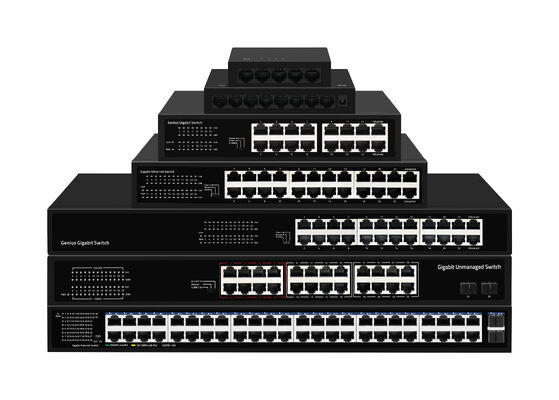

ओलिकॉम 24 पोर्ट सीसीटीवी पीओई स्विच 2.5 जी फाइबर अपलिंक के साथ
|
विवरण |
विनिर्देश |
|
मॉडल |
OM-2(2)2424-PSE-GE |
|
इंटरफेस |
24*1Gbps PoE पोर्ट 2*2.5Gbps SFP पोर्ट |
|
बंदरगाह मानक |
आईईईई 802.3: ईथरनेट मीडिया एक्सेस कंट्रोल (एमएसी) प्रोटोकॉल IEEE 802.3i: 10BASE-T ईथरनेट IEEE 802.3u: 100BASE-TX फास्ट ईथरनेट IEEE 802.3ab: 1000BASE-T गीगाबिट ईथरनेट IEEE 802.3z: 1000BASE-X गीगाबिट ईथरनेट (फाइबर ऑप्टिक) IEEE 802.3x: प्रवाह नियंत्रण |
|
बैंडविड्थ स्विच करना |
58जीबीपीएस |
|
पैकेट अग्रेषण दर |
43.15Mpps |
|
पैकेट बफर |
8.4Mbit |
|
मैक पता तालिका |
16K |
|
जंबो फ्रेम |
12 केबाइट्स |
|
वीएलएएन |
वीएलएएन रेंज 1-4094, अधिकतम सक्रिय वीएलएएन 31 है |
|
प्रसारण विधि |
भंडारण और अग्रेषण |
|
पीओई मानक |
IEEE802.3af (15.4W) IEEE802.3at (30W) |
|
पीओई पोर्ट आउटपुट वोल्टेज |
डीसी 44-57 वी |
|
पीओई पोर्ट |
पोर्ट 3-24 PoE पावर आउटपुट <30W पोर्ट 1-2 HiPoE 60W का समर्थन करता है |
|
पीओई बिजली बजट |
280W |
|
विद्युत आपूर्ति |
AC 100-240V 50/60Hz डीसी 52 वी 5.77 ए |
|
मेनबोर्ड बिजली की खपत |
15.59W |
|
संरचना की जानकारी |
उत्पाद आयामः 440*204*44 मिमी पैकेजिंग आयामः 500*290*85 मिमी उत्पाद का शुद्ध भारः 2.84 किलो उत्पाद का सकल वजनः 3.42 किलो |
|
पैकेजिंग की जानकारी |
कार्टन आयामः 520*445*310 मिमी पैकिंग मात्राः 5 पीसीएस पैकिंग वजनः 18.1 किलोग्राम |
|
पैकेज की सामग्री |
स्विच 1 पीसी, पावर कॉर्ड 1 पीसी, मैनुअल 1 पीसी, निरीक्षण प्रमाण पत्र 1 पीसी, रैक-माउंटिंग किट 1 जोड़ी |
|
पंखे की मात्रा |
0 |
|
स्थापना |
डेस्कटॉप, रैक-माउंटिंग |
|
ओवरज सुरक्षा |
पोर्ट सर्जः सामान्य मोड 6KV, अंतर मोड 2KV (वर्ग C) इलेक्ट्रोस्टैटिक ईएसडीः हवा 8 केवी, संपर्क 6 केवी (वर्ग बी) बिजली आपूर्तिः सामान्य मोड 4KV, अंतर मोड 2KV (वर्ग B) |
|
ऑपरेटिंग तापमान |
0~40°C |
|
भंडारण तापमान |
-40~70°C |
|
ऑपरेशन आर्द्रता |
१०% से ९०% तक, नॉन कंडेनसिंग |
|
भंडारण आर्द्रता |
5% से 95% तक, गैर संक्षेपण |
|
पीडब्ल्यूआर ग्रीन एलईडी |
चालू: चालू बंदः बंद |
|
बंदरगाह 1-24 |
हरा एलईडी चालूः 1Gbps लिंक सामान्य पीला एलईडी चालूः 10/100Mbps लिंक सामान्य बंदः लिंक अवरुद्ध फ्लैशिंग: डेटा ट्रांसमिशन धीमी गति से फ्लैशिंगः जब स्थानीय या क्रॉस-प्रोडक्ट लूप का पता लगाया जाता है, तो पोर्ट धीरे-धीरे फ्लैश होगा |
|
पीओई पीला एलईडी |
चालू: PoE चालू है बंदः PoE बंद |
|
बंदरगाह 25-26 |
हरा एलईडी चालूः 2.5Gbps लिंक सामान्य पीला एलईडी चालूः 1Gbps लिंक सामान्य बंदः लिंक अवरुद्ध फ्लैशिंग: डेटा ट्रांसमिशन |
|
पीओई मैक्स ग्रीन एलईडी |
बंदः यह दर्शाता है कि PoE बिजली का उपयोग 90% से कम है फ्लैशिंग ((प्रति सेकंड एक बार): यह दर्शाता है कि 90% ≤ P ≤ 95% की PoE बिजली की खपत चालूः यह दर्शाता है कि PoE शक्ति का उपयोग 95% पर किया जाता है |
|
वीएलएएन/डिफ़ॉल्ट/विस्तार मोड बटन |
वीएलएएन: वीएलएएन मोड, पोर्ट 1-22 एक दूसरे से अलग हैं, पोर्ट 25-26 के साथ संवाद करते हैं, और स्वचालित रूप से पीओई वॉचडॉग मोड को सक्रिय करते हैं डिफ़ॉल्टः सामान्य मोड, सभी बंदरगाह एक दूसरे के साथ संवाद कर सकते हैं, संचरण दूरी 100 मीटर के भीतर है, संचरण दर 10/100//1000Mbps अनुकूली है ((PoE वॉचडॉग बंद) विस्तारः विस्तार मोड, जब PoE पोर्ट विस्तार मोड में होता है, तो पोर्ट 17-24 ट्रांसमिशन दूरी को 250 मीटर तक बढ़ाने के लिए 10 एमबीपीएस बल देते हैं और स्वचालित रूप से PoE वॉचडॉग मोड को सक्रिय करते हैं |
