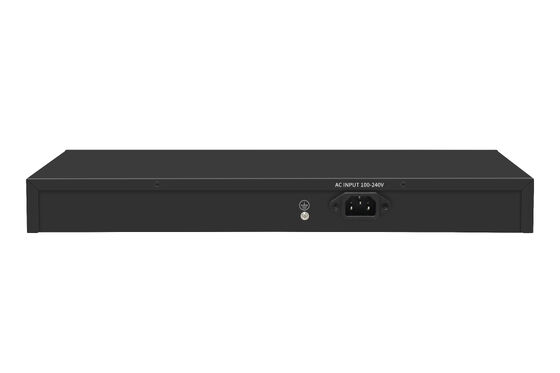

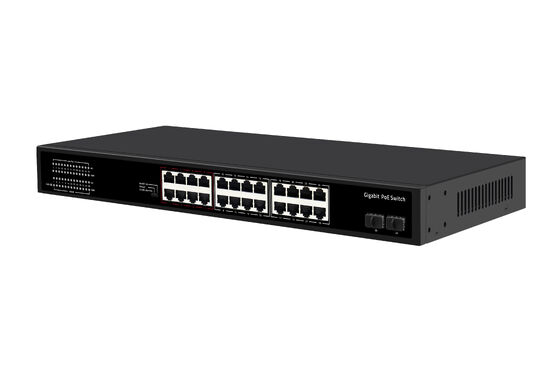

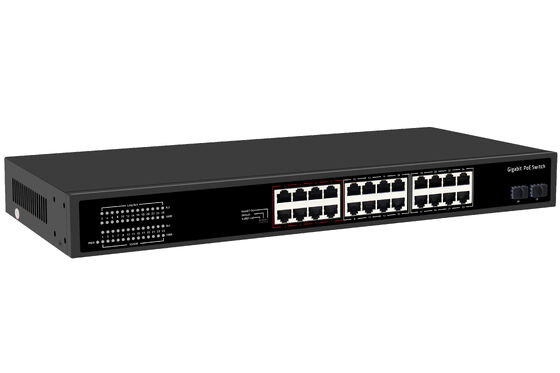

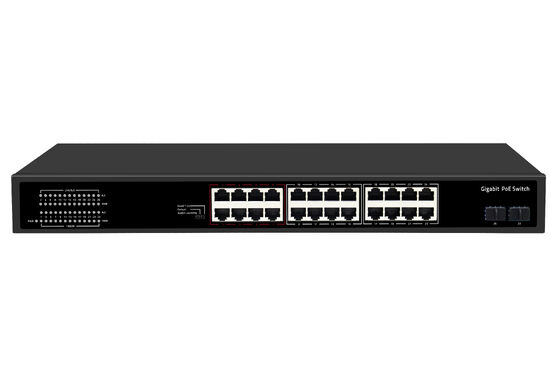

Olycom 24 पोर्ट CCTV PoE फाइबर नेटवर्क स्विच
|
आई/ओ इंटरफ़ेस |
|
|
शक्ति |
AC100-240V 50/60Hz |
|
ईथरनेट |
24*गीगाबिट पीओई पोर्ट 2*अपलिंक पोर्ट 2*गीगाबिट एसएफपी पोर्ट |
|
चिपसेट समाधान |
EN8850DH,RTL8238B |
|
प्रदर्शन |
|
|
बैंडविड्थ |
56Gbps |
|
पैकेज अग्रेषण दर |
41.644Mpps |
|
मेमोरी कैश |
3Mbit |
|
मैक पता |
8K |
|
जंबो फ्रेम |
9.6Kbyte |
|
स्थानांतरण मोड |
भंडारण और आगे |
|
एमटीबीएफ |
100000 घंटे |
|
मानक |
|
|
नेटवर्क प्रोटोकॉल |
IEEE802.3 (10 बेस-टी) IEEE802.3u (100Base-TX) IEEE802.3ab (1000Base-TX) IEEE802.3x (प्रवाह नियंत्रण) |
|
पीओई प्रोटोकॉल
|
IEEE802.3af (१५.४W) IEEE802.3at ((30W) |
|
नेटवर्क माध्यम
|
10Base-T: Cat3, 4, 5 या उससे अधिक UTP ((≤100m) 100Base-TX: Cat5 या उससे अधिक UTP ((≤100m) 1000Base-TX: Cat5 या उससे ऊपर UTP ((≤100m) |
|
प्रमाणपत्र |
|
|
सुरक्षा प्रमाणपत्र |
CE, FCC, RoHS |
|
पर्यावरण मानक |
|
|
कार्य वातावरण |
कार्य तापमानः -10~50°C भंडारण तापमानः -40~70°C कार्य आर्द्रताः 10%~90%, गैर-संक्षेपण भंडारण तापमानः 5%~95%, गैर संघनक |
|
फ़ंक्शन सूचक |
|
|
सूचक |
पीडब्ल्यूआर ((पावर),1-28 ग्रीन लाइट ((लिंक एंड डेटा),1-24 ((पीला लाइट),पीओई एलईडी कुंजी |
|
पीडब्ल्यूआर |
चालू: चालू बंदः बंद |
|
1-28 ग्रीन लाइट (लिंक और डेटा) |
चालूः लिंक सामान्य बंदः लिंक अवरुद्ध फ्लैशिंग: डेटा ट्रांसमिशन |
|
पॉई मैक्स पॉई पावर लाइट |
बंदः यह दर्शाता है कि PoE बिजली का उपयोग 90% से कम है फ्लैशिंगः 90% ≤ P ≤ 95% के PoE बिजली उपयोग को इंगित करता है चालूः दर्शाता है कि 95% PoE शक्ति का उपयोग किया जाता है |
|
मोड डीआईपी स्विच लाइट |
चालू: विस्तारित बंदःविस्तारित बंद |
|
1-24 (पीला प्रकाश)
|
चालूःपीओई बिजली आपूर्ति सामान्य है बंदःPOE संचालित नहीं है |
|
पीओई एलईडी कुंजी |
दो रंग प्रकाश का चयनः डिफ़ॉल्ट हरे (लिंक डेटा), स्विच पीले प्रकाश (PoE) |
|
डीआईपी स्विच का विस्तार करें |
OFF:सामान्य मोड, सभी इंटरफेस एक दूसरे के साथ संवाद कर सकते हैं, संचरण दूरी 100 मीटर से कम है, संचरण दर 10/100/1000M है अनुकूलनशील; बंदरगाह एआई मोड अक्षम है ON: लिंक विस्तार मोड, 17-24 पोर्ट बल 10M, लिंक 250M (सक्षम POE वॉचडॉग),पोर्ट AI मोड सक्षम है; |
|
भौतिक संरचना |
|
|
संरचना का आकार |
उत्पाद आयामः 440*280*44 मिमी पैकेज आयामः 500*365*85 मिमी उत्पाद N.W: 3.565KG उत्पाद जी.डब्ल्यूः 4.264 किलोग्राम |
|
पैकिंग की जानकारी |
कार्टन आयामः 520*445*385 मिमी पैकिंग मात्राः 5pcs पैकिंग वजनः 22.3 किलो |
|
पावर वोल्टेज |
इनपुट वोल्टेज: AC 100-240 V 50-60Hz आपूर्ति शक्तिः 52V /7.69A |
|
शक्ति
|
गैर पीओई बोर्ड पावरः अधिकतम 15W पीओई शक्तिः अधिकतम 380W |
|
पैकिंग सूची |
स्विच 1 पीसी, पावर कॉर्ड 1 पीसी, उपयोगकर्ता पुस्तिका 1 पीसी, प्रमाण पत्र 1 पीसी |
विशेषताएं
यह पीओई स्विच 24 गीगाबिट पीओई पोर्ट के साथ 2 अपलिंक पोर्ट और 2 गीगाबिट एसएफपी पोर्ट का दावा करता है।
यह कई ईथरनेट मानकों के लिए मजबूत समर्थन प्रदान करता है, जिससे सुचारू और उच्च गति डेटा संचरण सुनिश्चित होता है।
डिवाइस में स्वचालित पावर डिटेक्शन, शून्य-कॉन्फिगरेशन सेटअप और विभिन्न वीएलएएन मोड के लिए समर्थन जैसी बुद्धिमान विशेषताएं हैं।इसमें विद्युत झटकों और विद्युत स्थैतिक डिस्चार्ज के खिलाफ सुरक्षा भी शामिल है, विभिन्न वातावरणों में विश्वसनीयता सुनिश्चित करता है।
आवेदन
यह PoE स्विच उन उद्योगों के लिए एकदम सही है जिन्हें दूरसंचार, शिक्षा, सरकार और सुरक्षा क्षेत्रों जैसे उच्च प्रदर्शन वाले नेटवर्क समाधानों की आवश्यकता होती है।
इसका उपयोग ब्रॉडबैंड प्राइवेट नेटवर्क से लेकर मल्टीमीडिया ट्रांसमिशन तक के अनुप्रयोगों में किया जाता है, जो एक साथ नियंत्रण संकेतों, छवियों और डेटा को प्रसारित करने की क्षमता प्रदान करता है।
डिवाइस की बहुमुखी प्रतिभा वास्तविक समय की निगरानी और वीडियो कॉन्फ्रेंसिंग तक भी फैली हुई है, जिससे विभिन्न नेटवर्क वातावरणों में निर्बाध एकीकरण सुनिश्चित होता है।
