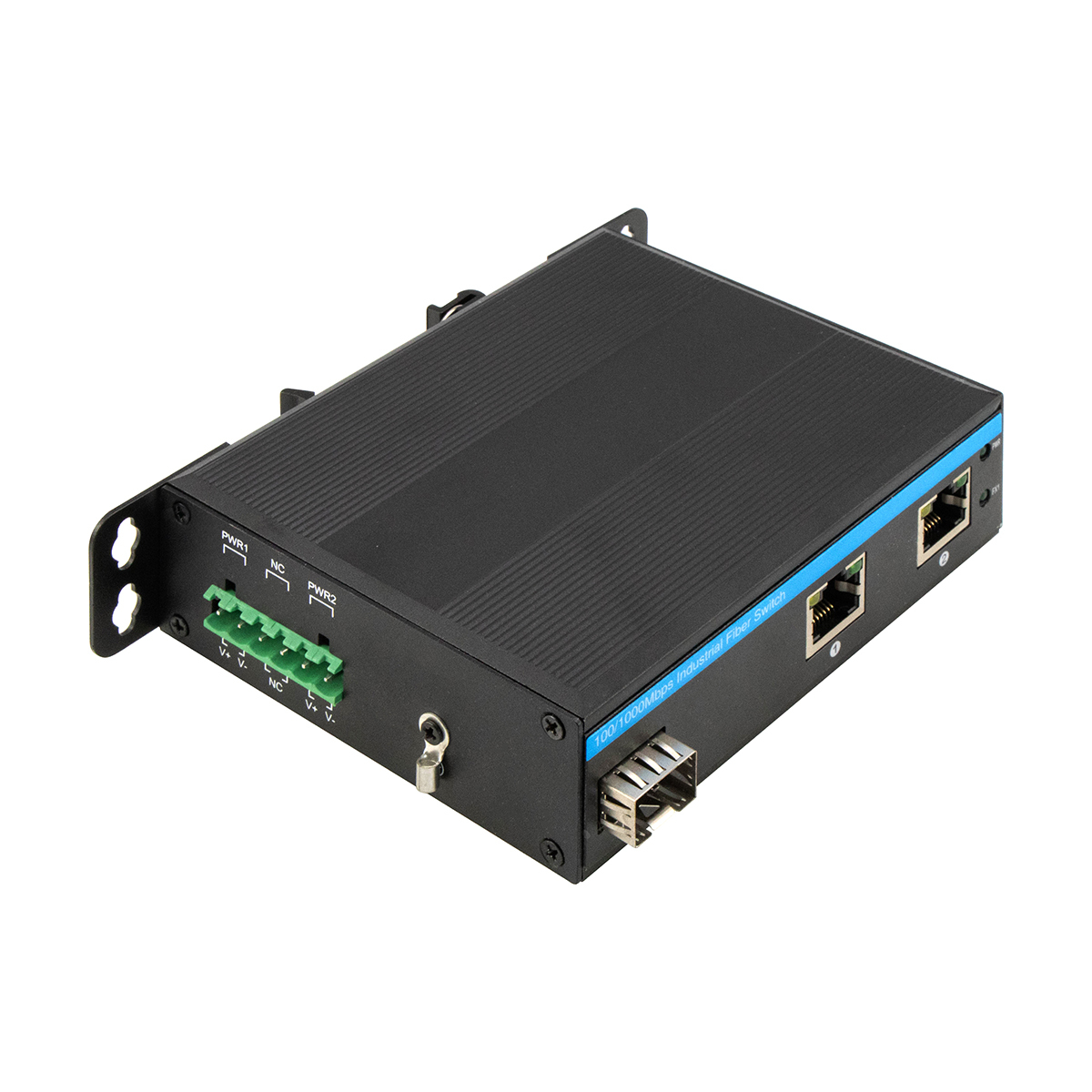

औद्योगिक 10/100Mbps फाइबर ऑप्टिक नेटवर्क स्विच
तकनीकी डेटा
|
उत्पाद का नाम
|
10/100Mbps औद्योगिक फाइबर स्विच (1F+2TP)
|
|
मॉडल संख्या
|
IM-FS120FE
|
|
पोर्ट
|
1x100M SFP फाइबर
SM: 1310nm/1550nm, 20Km; 1490nm/1550nm, 40~120Km
MM: 1310nm, 2Km; 850nm, 500-मीटर
2x10/100M UTP RJ45 (MDI/MDIX ऑटो-सेंसिंग का समर्थन करता है)
1x6-पिन पावर टर्मिनल ब्लॉक
|
|
प्रोटोकॉल
|
IEEE 802.3 (10Base-T)
IEEE 802.3u (100Base-TX)
|
|
स्विचिंग सुविधाएँ
|
ट्रांसमिशन मोड: स्टोरेज और फॉरवर्ड
फॉरवर्डिंग विलंब: <10us
सिस्टम बैंडविड्थ: 0.6Gbps (गैर-ट्रैफिक जाम)
फॉरवर्डिंग दर: 0.4464Mmps
MAC: 4K
पैकेट बफर आकार: 1.75Mb
|
|
नेटवर्क मीडिया
|
10BASE-T: CAT3, CAT4, CAT5 अन-शील्डेड ट्विस्टेड पेयर (≤100m)
100BASE-TX: CAT5 या उससे ऊपर का शील्डेड ट्विस्टेड पेयर (≤100m)
|
|
एलईडी
|
पावर, फाइबर, नेटवर्क, PoE
PWR: पावर
फाइबर: FX1
चालू: ट्रांसमिशन सामान्य है
बंद: ट्रांसमिशन सामान्य नहीं है (खराब ऑप्टिकल मॉड्यूल या डिस्कनेक्टेड)
कॉपर ऑरेंज: PoE इंडिकेटर
चालू: PoE काम कर रहा है
बंद: PoE काम नहीं कर रहा है या यह नॉन-PoE डिवाइस है
कॉपर ग्रीन: स्पीड इंडिकेटर
चालू: ट्रांसमिशन स्पीड 100Mbps है
ब्लिंकिंग: ट्रांसमिशन में
बंद: डिस्कनेक्टेड या वर्किंग स्पीड 10Mbps है
|
|
बिजली की खपत
|
फुल लोडिंग ≤5W
|
|
बिजली की आपूर्ति
|
रिडंडेंट DC12V~DC52V इनपुट, आमतौर पर DC12V/DC24V/DC48V
रिवर्स कनेक्शन: समर्थन
|
|
पर्यावरण
|
कार्य तापमान: -40°C ~ 75°C
भंडारण तापमान: -40°C ~ 85°C
कार्य आर्द्रता: 10%~90%, गैर-संक्षेपण
भंडारण आर्द्रता: 10%~95%, गैर-संक्षेपण
|
|
उद्योग मानक
|
ESD: IEC61000-4-2, ±15KV एयर, ±6KV संपर्क
EFT: IEC61000-4-4, सामान्य ±6KV
सर्ज: IEC61000-4-5, डिफरेंशियल ±2KV, कॉमन ±6KV
|
|
प्रमाणन
|
CE-EMC: EN 55032:2015+AC: 2016+A1:2020+A11: 2020
EN 55035:2017+A11: 2020/EN IEC 61000-3-2:2019/A1: 2021
EN 61000-3-3: 2013/A2: 2021/AC:2022
CE-LVD: EN IEC 62368-1: 2020+A11:2020
FCC: 47 CFR FCC Part 15 Subpart B (Class B) ANSI C63.4: 2014
|
|
यांत्रिक जानकारी
|
शैल: नालीदार धातु का खोल, IP40 ग्रेड स्तर
आयाम: 114*93*35mm
माउंटिंग विधि: डीन-रेल/वॉल माउंटिंग
वजन: 0.35Kg/0.45Kg (नेट/ग्रॉस)
|
|
वारंटी
|
3 साल, आजीवन तकनीकी सहायता
|
यह क्या है
IM-FS120FE एक कॉम्पैक्ट, गैर-प्रबंधित औद्योगिक ईथरनेट स्विच है जो सरल डिवाइस इंटरकनेक्शन के लिए बनाया गया है जहाँ कॉन्फ़िगरेशन की तुलना में विश्वसनीयता अधिक महत्वपूर्ण है।
इसे छोटे औद्योगिक नेटवर्क में फाइबर-टू-कॉपर ब्रिज के रूप में कार्य करने के लिए डिज़ाइन किया गया है, जो प्रबंधन जटिलता को पेश किए बिना स्थानीय उपकरणों से लंबी दूरी के फाइबर बैकबोन तक ईथरनेट संचार का विस्तार करता है।
कोई सॉफ्टवेयर इंटरफ़ेस नहीं है, कोई कॉन्फ़िगरेशन प्रक्रिया नहीं है, और कोई सीखने की अवस्था नहीं है।
पावर ऑन होने पर, यह तुरंत ट्रैफिक फॉरवर्ड करना शुरू कर देता है।
यह औद्योगिक साइटों के लिए आदर्श है जहाँ नेटवर्क फिक्स्ड होते हैं, डिवाइस की संख्या कम होती है, और लंबी अवधि के बिना निगरानी संचालन की आवश्यकता होती है।
यह क्या जोड़ता है
स्विच में एक फास्ट ईथरनेट SFP फाइबर पोर्ट के साथ दो 10/100 Mbps RJ45 कॉपर पोर्ट शामिल हैं।
फाइबर इंटरफ़ेस ऑप्टिकल दूरियों की एक विस्तृत श्रृंखला का समर्थन करता है - छोटी दूरी के मल्टीमोड लिंक से लेकर लंबी दूरी के सिंगल-मोड कनेक्शन तक जो 120 किमी तक पहुंचते हैं, जो ऑप्टिकल मॉड्यूल पर निर्भर करता है।
कॉपर पोर्ट स्वचालित रूप से गति, डुप्लेक्स मोड और MDI/MDIX को बातचीत करते हैं, जिससे विशेष केबलिंग के बिना लीगेसी औद्योगिक उपकरणों से सीधा कनेक्शन संभव होता है।
एक साथ, यह लेआउट फील्ड-लेवल ईथरनेट उपकरणों और केंद्रीकृत फाइबर नेटवर्क के बीच निर्बाध एकीकरण को सक्षम बनाता है।
यह ट्रैफिक को कैसे संभालता है
IM-FS120FE स्टोर-एंड-फॉरवर्ड स्विचिंग मैकेनिज्म का उपयोग करता है, यह सुनिश्चित करता है कि दूषित या अमान्य पैकेट फॉरवर्ड करने से पहले फ़िल्टर किए जाते हैं।
फ्लो कंट्रोल स्वचालित रूप से लागू होता है:
फुल-डुप्लेक्स मोड में IEEE 802.3x
हाफ-डुप्लेक्स मोड में बैक प्रेशर
यह पैकेट लॉस को रोकता है और ट्रैफिक बर्स्ट के दौरान स्थिर संचार बनाए रखता है, भले ही कनेक्टेड डिवाइस अलग-अलग गति पर काम कर रहे हों।
स्विच फास्ट ईथरनेट मानकों का पूरी तरह से अनुपालन करता है, जिससे मौजूदा औद्योगिक नियंत्रकों और सेंसर के साथ संगतता सुनिश्चित होती है।
यह औद्योगिक परिस्थितियों में कैसे जीवित रहता है
डिवाइस को कठोर वातावरण में निरंतर संचालन के लिए बनाया गया है।
इसका मजबूत धातु का आवरण धूल और यांत्रिक प्रभाव के खिलाफ IP40 सुरक्षा प्रदान करता है।
यह -40°C से +75°C तक की विस्तृत तापमान सीमा में मज़बूती से काम करता है, जिसमें भंडारण के दौरान विस्तारित सहनशीलता होती है।
ईथरनेट इंटरफेस में इलेक्ट्रिकल प्रोटेक्शन बनाया गया है, जिसमें उच्च-स्तरीय सर्ज प्रतिरोध और इलेक्ट्रोस्टैटिक डिस्चार्ज और इलेक्ट्रोमैग्नेटिक हस्तक्षेप के खिलाफ प्रतिरक्षा शामिल है।
यह भारी मशीनरी, पावर उपकरण और बाहरी प्रतिष्ठानों के पास स्थिर संचालन की अनुमति देता है।
पावर और इंस्टॉलेशन दर्शन
स्विच एक विस्तृत डीसी वोल्टेज इनपुट (12-52 V) स्वीकार करता है, जिससे यह विभिन्न औद्योगिक बिजली प्रणालियों के साथ संगत होता है।
रिवर्स पोलरिटी प्रोटेक्शन इंस्टॉलेशन के दौरान वायरिंग त्रुटियों के जोखिम को कम करता है।
कम बिजली की खपत न्यूनतम थर्मल आउटपुट रखती है, जिससे फैनलेस ऑपरेशन और लंबे घटक जीवन का समर्थन होता है।
इसका कॉम्पैक्ट फॉर्म फैक्टर और डीन-रेल माउंटिंग डिज़ाइन कंट्रोल कैबिनेट, रोडसाइड एनक्लोजर और औद्योगिक पैनल के अंदर आसान इंस्टॉलेशन की अनुमति देता है।
यह क्या नहीं करता (जानबूझकर)
IM-FS120FE प्रदान नहीं करता है:
नेटवर्क प्रबंधन इंटरफेस
कॉन्फ़िगरेशन विकल्प
फर्मवेयर ट्यूनिंग या नीति नियंत्रण
ये सीमाएं जानबूझकर हैं।
सॉफ्टवेयर जटिलता को हटाकर, स्विच उच्च भविष्यवाणी, कम रखरखाव आवश्यकताओं और अधिक दीर्घकालिक स्थिरता प्राप्त करता है।
इसे लगातार काम करने के लिए डिज़ाइन किया गया है, समायोजित करने के लिए नहीं।
यह सबसे अच्छा कहाँ फिट बैठता है
छोटे औद्योगिक डिवाइस नेटवर्क
कार्यशालाओं, उत्पादन लाइनों और कॉम्पैक्ट औद्योगिक साइटों में पीएलसी, सेंसर, नियंत्रक और बुनियादी औद्योगिक उपकरणों को फाइबर बैकबोन से जोड़ने के लिए उपयोग किया जाता है।
परिवहन और यातायात प्रणाली
रोडसाइड कैबिनेट, रेल-साइड संचार बिंदु और यातायात नियंत्रण प्रणालियों में स्थापित किया गया है जहाँ फाइबर दूरी और पर्यावरणीय प्रतिरोध महत्वपूर्ण हैं।
ऊर्जा और उपयोगिता निगरानी
सबस्टेशनों, जल उपचार सुविधाओं और दूरस्थ निगरानी स्टेशनों में फील्ड उपकरणों को फाइबर पर केंद्रीय नियंत्रण कक्षों से जोड़ने के लिए तैनात किया गया है।
कठोर औद्योगिक वातावरण
खनन, पेट्रोकेमिकल और धातुकर्म स्थलों के लिए उपयुक्त जहाँ धूल, तापमान की चरम सीमा और विद्युत हस्तक्षेप आम हैं।
लीगेसी ईथरनेट के लिए फाइबर एक्सटेंशन
100-मीटर सीमा से परे कॉपर-आधारित औद्योगिक उपकरणों की पहुंच का विस्तार करता है, ईथरनेट संकेतों को लंबी दूरी के फाइबर लिंक में परिवर्तित करके।
यह मॉडल क्यों मौजूद है
IM-FS120FE नेटवर्क को प्रबंधित करने के लिए डिज़ाइन नहीं किया गया है।
इसे जुड़े रखने के लिए डिज़ाइन किया गया है।
औद्योगिक वातावरण के लिए जहाँ सरलता, स्थायित्व और लंबा सेवा जीवन वास्तविक प्राथमिकताएं हैं,
यह स्विच स्वाभाविक रूप से बुनियादी ढांचे में फिट बैठता है।
आकार
