10/100Mbps डीआईएन35 अनमैनेज्ड इंडस्ट्रियल एज स्विच
फास्ट नेटवर्क स्विच का तकनीकी डेटा
|
उत्पाद का नाम
|
6 पोर्ट 10/100Mbps फाइबर नेटवर्क स्विच (2F+4TP)
|
|
मॉडल संख्या
|
IM-FS240FE
|
|
पोर्ट
|
2x100M SFP फाइबर
SM: 1310nm/1550nm, 20Km; 1490nm/1550nm, 40~120Km
MM: 1310nm, 2Km; 850nm, 500-मीटर
4x10/100M UTP RJ45 (MDI/MDIX ऑटो-सेंसिंग का समर्थन करता है)

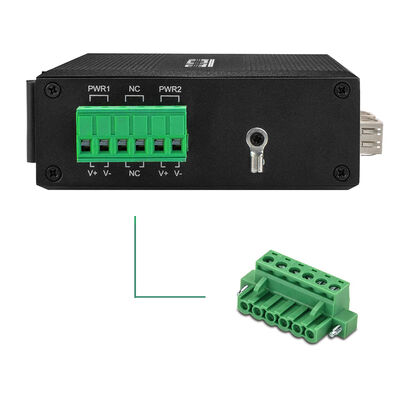

1x6-पिन पावर टर्मिनल ब्लॉक
|
|
प्रोटोकॉल
|
IEEE 802.3 (10Base-T)
IEEE 802.3u (100Base-TX)
|
|
स्विचिंग सुविधाएँ
|
ट्रांसमिशन मोड: स्टोरेज और फॉरवर्ड
फॉरवर्डिंग विलंब: <10us
सिस्टम बैंडविड्थ: 1.2Gbps (नॉन-ट्रैफिक जाम)
फॉरवर्डिंग दर: 0.8928Mmps
MAC: 4K
पैकेट बफर आकार: 1.75Mb
|
|
नेटवर्क मीडिया
|
10BASE-T: CAT3, CAT4, CAT5 अन-शील्डेड ट्विस्टेड पेयर (≤100m)
100BASE-TX: CAT5 या उससे ऊपर का शील्डेड ट्विस्टेड पेयर (≤100m)
|
|
एलईडी
|
पावर, फाइबर, नेटवर्क, PoE
PWR: पावर
फाइबर: FX1, FX2
चालू: ट्रांसमिशन सामान्य है
बंद: ट्रांसमिशन सामान्य नहीं है (दोषपूर्ण ऑप्टिकल मॉड्यूल या डिस्कनेक्टेड)
कॉपर ऑरेंज: PoE इंडिकेटर
चालू: PoE काम कर रहा है
बंद: PoE काम नहीं कर रहा है या यह नॉन-PoE डिवाइस है
कॉपर ग्रीन: स्पीड इंडिकेटर
चालू: ट्रांसमिशन स्पीड 100Mbps है
ब्लिंकिंग: ट्रांसमिशन में
बंद: डिस्कनेक्टेड या वर्किंग स्पीड 10Mbps है
|
|
बिजली की खपत
|
फुल लोडिंग ≤5W
|
|
बिजली की आपूर्ति
|
रिडंडेंट DC12V~DC52V इनपुट, आमतौर पर DC12V/DC24V/DC48V
रिवर्स कनेक्शन: समर्थन
|
|
पर्यावरण
|
कार्य तापमान: -40°C ~ 75°C
भंडारण तापमान: -40°C ~ 85°C
कार्य आर्द्रता: 10%~90%, नॉन-कंडेंसिंग
भंडारण आर्द्रता: 10%~95%, नॉन-कंडेंसिंग
|
|
उद्योग मानक
|
ESD: IEC61000-4-2, ±15KV एयर, ±6KV संपर्क
EFT: IEC61000-4-4, सामान्य ±6KV
सर्ज: IEC61000-4-5, डिफरेंशियल ±2KV, कॉमन ±6KV
|
|
प्रमाणन
|
CE-EMC: EN 55032:2015+AC: 2016+A1:2020+A11: 2020
EN 55035:2017+A11: 2020/EN IEC 61000-3-2:2019/A1: 2021
EN 61000-3-3: 2013/A2: 2021/AC:2022
CE-LVD: EN IEC 62368-1: 2020+A11:2020
FCC: 47 CFR FCC पार्ट 15 सबपार्ट B (क्लास B) ANSI C63.4: 2014
|
|
यांत्रिक जानकारी
|
शैल: कोरूगेटेड मेटल शैल, IP40 ग्रेड लेवल
आयाम: 114*93*35mm

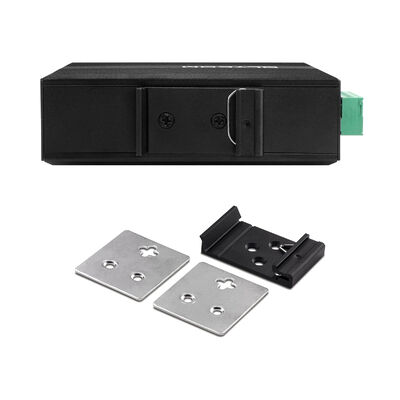

माउंटिंग विधि: डीन-रेल/वॉल माउंटिंग
वजन: 0.35Kg/0.45Kg (नेट/ग्रॉस)
|
|
वारंटी
|
3 साल, लाइफटाइम तकनीकी सहायता
|
इंडस्ट्रियल नेटवर्क में एज एग्रीगेशन के लिए निर्मित
IM-FS240FE को इंडस्ट्रियल वातावरण के लिए फाइबर-एंकर वाले एज एग्रीगेशन स्विच के रूप में स्थापित किया गया है जहाँ कई फील्ड डिवाइस को मज़बूती से फाइबर बैकबोन पर अभिसरण करने की आवश्यकता होती है। बेसिक मीडिया कन्वर्टर्स या छोटे पोर्ट-काउंट स्विच के विपरीत, यह फाइबर साइड पर लिंक-लेवल रिडंडेंसी और फील्ड लेवल पर क्लस्टर्ड डिवाइस के लिए पर्याप्त कॉपर एक्सेस पोर्ट दोनों प्रदान करता है।
यह इसे कंट्रोल कैबिनेट, रोडसाइड एनक्लोजर और इक्विपमेंट रूम के लिए विशेष रूप से उपयुक्त बनाता है जहाँ कई ईथरनेट-आधारित डिवाइस को स्थानीय रूप से कनेक्ट करने की आवश्यकता होती है, जबकि अपलिंक को लंबी दूरी पर लचीला बने रहना चाहिए।
नेटवर्क जटिलता के बिना रिडंडेंसी
डुअल SFP फाइबर पोर्ट के साथ, IM-FS240FE डुअल अपलिंक, सेगमेंटेड फाइबर पाथ, या बैकअप फाइबर रूट जैसी सरल रिडंडेंसी रणनीतियों को सक्षम करता है - सॉफ्टवेयर-आधारित रिडंडेंसी प्रोटोकॉल पर निर्भर हुए बिना। फाइबर इंटरप्शन की स्थिति में, नेटवर्क स्तर पर ट्रैफिक को भौतिक रूप से रीरूट किया जा सकता है, जिससे महत्वपूर्ण सिस्टम के लिए संचार निरंतरता बनी रहती है।
यह हार्डवेयर-आधारित रिडंडेंसी दृष्टिकोण उन वातावरणों के लिए आदर्श है जहाँ प्रबंधित स्विच अव्यावहारिक, अनावश्यक, या रखरखाव की बाधाओं या परिचालन सरलता की आवश्यकताओं के कारण अवांछनीय हैं।
मल्टी-डिवाइस ट्रैफिक के लिए लगातार थ्रूपुट
इंडस्ट्रियल नेटवर्क में, ट्रैफिक पैटर्न अक्सर निरंतर के बजाय बर्स्टी होते हैं - पोलिंग साइकिल, अलार्म और सिंक्रोनाइज़्ड डेटा अपलोड अचानक स्पाइक्स उत्पन्न कर सकते हैं। IM-FS240FE को स्टोर-एंड-फॉरवर्ड फॉरवर्डिंग, फ्लो कंट्रोल मैकेनिज्म और पैकेट लॉस और अस्थिर व्यवहार को रोकने के लिए पर्याप्त बफरिंग का उपयोग करके ऐसी स्थितियों को शालीनता से संभालने के लिए डिज़ाइन किया गया है।
परिणामस्वरूप, कई पीएलसी, सेंसर, या मॉनिटरिंग डिवाइस पीक लोड स्थितियों के तहत भी समग्र नेटवर्क स्थिरता को कम किए बिना एक साथ काम कर सकते हैं।
लंबे समय तक, अनअटेंडेड ऑपरेशन के लिए डिज़ाइन किया गया
एक बार स्थापित होने के बाद, IM-FS240FE को लगातार और अनअटेंडेड संचालित करने के लिए डिज़ाइन किया गया है। इसका नॉन-मैनेज्ड आर्किटेक्चर गलत कॉन्फ़िगरेशन, फर्मवेयर मिसमैच, या सॉफ्टवेयर भ्रष्टाचार से जुड़े जोखिमों को समाप्त करता है। इसके इंडस्ट्रियल-ग्रेड एनक्लोजर, सर्ज प्रोटेक्शन और वाइड टेम्परेचर टॉलरेंस के साथ मिलकर, डिवाइस उन इंस्टॉलेशन के लिए अच्छी तरह से अनुकूल है जहाँ एक्सेस बार-बार नहीं होता है और डाउनटाइम अस्वीकार्य है।
यह डिज़ाइन दर्शन उत्पाद के जीवनचक्र में कुल स्वामित्व लागत को काफी कम करता है।
लिगेसी इंडस्ट्रियल नेटवर्क के लिए एक व्यावहारिक अपग्रेड पाथ
कई इंडस्ट्रियल साइटों के लिए, सभी लिगेसी ईथरनेट डिवाइस को एक साथ बदलना न तो संभव है और न ही लागत प्रभावी। IM-FS240FE एक व्यावहारिक संक्रमण समाधान प्रदान करता है, जिससे मौजूदा 10/100Mbps कॉपर-आधारित उपकरणों को सेवा में बने रहने की अनुमति मिलती है, जबकि लंबी दूरी के फाइबर पर कनेक्टिविटी का विस्तार होता है।
एक कॉम्पैक्ट एग्रीगेशन और फाइबर एक्सटेंशन नोड के रूप में कार्य करके, यह स्थापित औद्योगिक प्रक्रियाओं को बाधित किए बिना क्रमिक नेटवर्क आधुनिकीकरण का समर्थन करता है।
विशिष्ट परिनियोजन भूमिकाएँ
वास्तविक दुनिया की परियोजनाओं में, IM-FS240FE को आमतौर पर इस प्रकार परिनियोजित किया जाता है:
इंडस्ट्रियल कैबिनेट के अंदर एक फील्ड एग्रीगेशन स्विच
कई लिगेसी ईथरनेट डिवाइस के लिए एक फाइबर एक्सटेंशन नोड
छोटे से मध्यम इंडस्ट्रियल सबनेट के लिए एक रिडंडेंट अपलिंक स्विच
कठोर या दूरस्थ स्थानों में एक कम-रखरखाव एक्सेस स्विच
इसका संतुलित पोर्ट कॉन्फ़िगरेशन और इंडस्ट्रियल विश्वसनीयता इसे स्केलेबल इंडस्ट्रियल ईथरनेट आर्किटेक्चर के लिए एक बहुमुखी बिल्डिंग ब्लॉक बनाती है।
सामान
|
इंडस्ट्रियल ऑप्टिकल मॉड्यूल
|
|
OSPL1E06D-85
|
100BASE-FX (850nm)
|
|
OSPL1E06D
|
100BASE-FX
|
|
OSPL1E20D
|
100BASE-LX
|
|
OSPL1E40D
|
100BASE-EX
|
|
OSBL1E20D-35
|
100BASE-BX-U (TX 1310 RX1550)
|
|
OSBL1E20D-53
|
100BASE-BX-D (TX 1550 RX1310)
|
|
इंडस्ट्रियल डीन पावर सप्लाई
|
|
IM-DAC220/DC12V1.67A
|
AC220V से DC12V1.67A, -30℃~70℃
|
|
IM-DAC220/DC24V1A
|
AC220V से DC24V1A, -30℃~70℃
|
