5 पोर्ट हार्डन्ड फास्ट ईथरनेट फाइबर स्विच
विनिर्देश
|
उत्पाद का नाम |
10/100Mbps औद्योगिक फाइबर स्विच(1F+4TP) |
|
मॉडल संख्या |
IM-FS140FE |
|
पोर्ट |
1x100M SFP फाइबर SM: 1310nm/1550nm, 20Km; 1490nm/1550nm, 40~120Km MM: 1310nm, 2Km; 850nm, 500-मीटर 4x10/100M UTP RJ45(MDI/MDIX ऑटो-सेंसिंग का समर्थन करता है) 1x6-पिन पावर टर्मिनल ब्लॉक |
|
प्रोटोकॉल |
IEEE 802.3(10Base-T) IEEE 802.3u(100Base-TX) |
|
स्विचिंग सुविधाएँ |
ट्रांसमिशन मोड: स्टोरेज और फॉरवर्ड फॉरवर्डिंग विलंब: <10us सिस्टम बैंडविड्थ: 1Gbps (गैर-ट्रैफिक जाम) फॉरवर्डिंग दर: 1.488Mmps MAC: 4K पैकेट बफर आकार: 1.75Mb |
|
नेटवर्क मीडिया |
10BASE-T: CAT3, CAT4, CAT5 अन-शील्डेड ट्विस्टेड पेयर(≤100m) 100BASE-TX: CAT5 या उससे ऊपर का शील्डेड ट्विस्टेड पेयर(≤100m) |
|
एलईडी |
पावर, फाइबर, नेटवर्क, PoE PWR: पावर
फाइबर: FX1 चालू: ट्रांसमिशन सामान्य है बंद: ट्रांसमिशन सामान्य नहीं है (खराब ऑप्टिकल मॉड्यूल या डिस्कनेक्टेड)
कॉपर ऑरेंज: PoE इंडिकेटर चालू: PoE काम कर रहा है बंद: PoE काम नहीं कर रहा है या यह नॉन-PoE डिवाइस है
कॉपर ग्रीन: स्पीड इंडिकेटर चालू: ट्रांसमिशन स्पीड 100Mbps है ब्लिंकिंग: ट्रांसमिशन में बंद: डिस्कनेक्टेड या वर्किंग स्पीड 10Mbps है |
|
बिजली की खपत |
फुल लोडिंग≤5W |
|
बिजली की आपूर्ति |

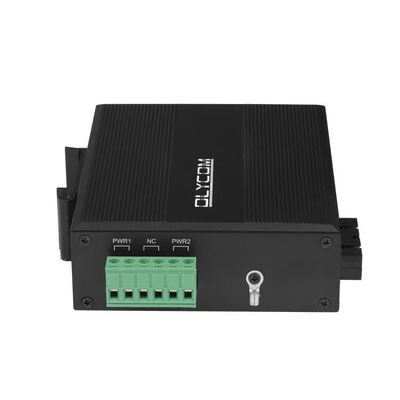

रिडंडेंट DC12V~DC52V इनपुट, आमतौर पर DC12V/DC24V/DC48V रिवर्स कनेक्शन: समर्थन |
|
पर्यावरण |
कार्य तापमान: -40°C～75°C भंडारण तापमान: -40°C～85°C कार्य आर्द्रता: 10%～90%, गैर-संक्षेपण भंडारण आर्द्रता: 10%～95%, गैर-संक्षेपण |
|
उद्योग मानक |
ESD: IEC61000-4-2, ±15KV एयर, ±6KV संपर्क EFT: IEC61000-4-4, सामान्य ±6KV सर्ज: IEC61000-4-5, डिफरेंशियल ±2KV, कॉमन±6KV |
|
प्रमाणन |
CE-EMC: EN 55032:2015+AC: 2016+A1:2020+A11: 2020 EN 55035:2017+A11: 2020/EN IEC 61000-3-2:2019/A1: 2021 EN 61000-3-3: 2013/A2: 2021/AC:2022 CE-LVD: EN IEC 62368-1: 2020+A11:2020 FCC: 47 CFR FCC पार्ट 15 सबपार्ट B(क्लास B) ANSI C63.4: 2014 |
|
यांत्रिक जानकारी |
शैल: कोरूगेटेड मेटल शैल, IP40 ग्रेड स्तर आयाम: 114*93*35mm माउंटिंग विधि: डीन-रेल/वॉल माउंटिंग वजन: 0.35Kg/0.45Kg(नेट/ग्रॉस) |
|
वारंटी |
3 साल, आजीवन तकनीकी सहायता |
उत्पाद अवलोकन
IM-FS140FE एक कॉम्पैक्ट, गैर-प्रबंधित फास्ट ईथरनेट औद्योगिक स्विच है जिसे विद्युत रूप से शोर वाले और पर्यावरणीय रूप से मांग वाले स्थानों में कई फील्ड उपकरणों को एकत्रित करने और उन्हें फाइबर पर अपलिंक करने के लिए डिज़ाइन किया गया है।
अल्ट्रा-मिनिमल 2-पोर्ट मॉडल की तुलना में, यह नेटवर्क आर्किटेक्चर को सरल और नियतात्मक रखते हुए उच्च एज-डिवाइस घनत्व प्रदान करता है।
स्विच केवल एक कार्य पर केंद्रित है:
कॉपर-आधारित औद्योगिक उपकरणों और लंबी दूरी के फाइबर नेटवर्क के बीच विश्वसनीय ईथरनेट फॉरवर्डिंग - बिना कॉन्फ़िगरेशन, ट्यूनिंग या सॉफ्टवेयर निर्भरता के।
नेटवर्क भूमिका और डिजाइन इरादा
IM-FS140FE को आमतौर पर फील्ड एग्रीगेशन लेयर पर तैनात किया जाता है।
यह कई आस-पास के औद्योगिक उपकरणों से ईथरनेट ट्रैफिक एकत्र करता है और इसे एक सिंगल फाइबर लिंक के माध्यम से कंट्रोल रूम, सबस्टेशन या सेंट्रल नेटवर्क कैबिनेट तक फॉरवर्ड करता है।
डिजाइन मानता है:
फिक्स्ड टोपोलॉजी
नियतात्मक ट्रैफिक पैटर्न
दीर्घकालिक अनअटेंडेड ऑपरेशन
कोई प्रबंधन इंटरफ़ेस नहीं है और समय के साथ कोई व्यवहार परिवर्तन नहीं होता है, जो कॉन्फ़िगरेशन ड्रिफ्ट और सॉफ्टवेयर-संबंधित अस्थिरता को समाप्त करता है।

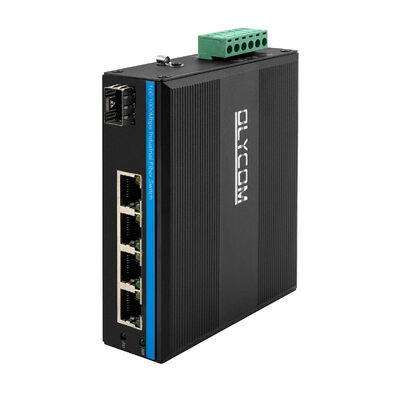

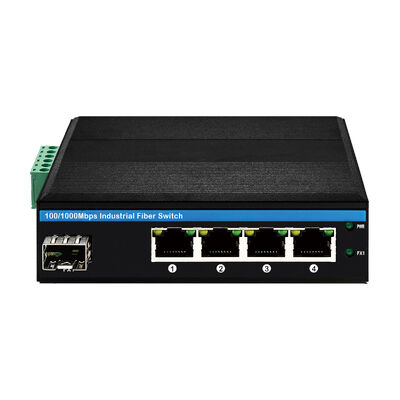

इंटरफ़ेस लेआउट और कनेक्टिविटी लॉजिक
स्विच को जोड़ता है:
स्थानीय डिवाइस एक्सेस के लिए चार फास्ट ईथरनेट RJ45 पोर्ट
फाइबर अपलिंक के लिए एक फास्ट ईथरनेट SFP पोर्ट
कॉपर पोर्ट स्वचालित रूप से गति, डुप्लेक्स और वायरिंग पोलरिटी का पता लगाते हैं, जिससे पीएलसी, सेंसर, आरटीयू, एचएमआई और लीगेसी कंट्रोलर से सीधा कनेक्शन संभव होता है।
एसएफपी इंटरफ़ेस मल्टीमोड और सिंगल-मोड दोनों ऑप्टिक्स का समर्थन करता है, जो इन-कैबिनेट शॉर्ट लिंक से लेकर 120 किमी तक की लंबी दूरी के कनेक्शन तक स्केल करता है।
यह लेआउट छोटे से मध्यम आकार के डिवाइस क्लस्टर के लिए अच्छी तरह से अनुकूल है जिन्हें कॉपर दूरी की सीमाओं से बहुत आगे बढ़ाया जाना चाहिए।
ट्रैफिक हैंडलिंग विशेषताएँ
पैकेट फॉरवर्डिंग स्टोर-एंड-फॉरवर्ड आर्किटेक्चर पर आधारित है, जो फ्रेम अखंडता और प्रोटोकॉल अनुपालन सुनिश्चित करता है।
फ्लो कंट्रोल मैकेनिज्म कंजेशन के दौरान ट्रैफिक को स्वचालित रूप से नियंत्रित करते हैं:
फुल-डुप्लेक्स लिंक के लिए IEEE 802.3x
हाफ-डुप्लेक्स ऑपरेशन के लिए बैक प्रेशर
पर्याप्त आंतरिक बफरिंग स्विच को पैकेट लॉस के बिना कई उपकरणों से शॉर्ट ट्रैफिक बर्स्ट को अवशोषित करने की अनुमति देता है, भले ही अपलिंक बैंडविड्थ सीमित हो।
औद्योगिक विश्वसनीयता और पर्यावरणीय सहनशीलता
IM-FS140FE वहां काम करने के लिए बनाया गया है जहां वाणिज्यिक स्विच नहीं कर सकते।
इसका मेटल एनक्लोजर धूल और भौतिक प्रभाव के खिलाफ IP40 सुरक्षा प्रदान करता है।
आंतरिक डिजाइन औद्योगिक ईएमएस आवश्यकताओं को पूरा करता है, जिसके खिलाफ प्रतिरोध प्रदान करता है:
इलेक्ट्रोस्टैटिक डिस्चार्ज
इलेक्ट्रिकल फास्ट ट्रांजिएंट्स
कंडक्टेड इंटरफेरेंस
स्विच -40°C से +75°C तापमान रेंज में मज़बूती से काम करता है और संक्षेपण के बिना उच्च आर्द्रता को सहन करता है।
ये विशेषताएं कंट्रोल कैबिनेट, रोडसाइड एनक्लोजर, सबस्टेशन और सेमी-आउटडोर इंस्टॉलेशन में तैनाती की अनुमति देती हैं।
पावर इनपुट और इंस्टॉलेशन रणनीति
एक विस्तृत रेंज डीसी इनपुट (12-52 V) औद्योगिक पावर बस और बैकअप सिस्टम के साथ संगतता को सक्षम बनाता है।
रिवर्स पोलरिटी प्रोटेक्शन फील्ड में इंस्टॉलेशन त्रुटियों को कम करता है।
कम बिजली की खपत पंखे रहित संचालन का समर्थन करती है और थर्मल तनाव को कम करती है, जिससे सेवा जीवन बढ़ता है।
कॉम्पैक्ट हाउसिंग और डीन-रेल माउंटिंग डिजाइन स्पेस-कंस्ट्रेंड औद्योगिक पैनलों में तेजी से इंस्टॉलेशन की अनुमति देता है।
IM-FS140FE का आमतौर पर उपयोग कहां किया जाता है
फील्ड डिवाइस एग्रीगेशन नोड्स
विनिर्माण सेल और प्रक्रिया क्षेत्रों में फाइबर बैकबोन तक कई पीएलसी, सेंसर या कंट्रोलर से डेटा एकत्र करता है और फॉरवर्ड करता है।
परिवहन और यातायात प्रणाली
सेंट्रलाइज्ड ट्रैफिक या रेल सिस्टम से सिग्नल कंट्रोलर, डिटेक्टर और मॉनिटरिंग उपकरण को जोड़ने के लिए रोडसाइड या ट्रैकसाइड कैबिनेट में स्थापित।
ऊर्जा और उपयोगिता अवसंरचना
सबस्टेशन, पंपिंग स्टेशन और जल उपचार सुविधाओं में लंबी दूरी के फाइबर पर वितरित फील्ड उपकरण को लिंक करने के लिए उपयोग किया जाता है।
कठोर औद्योगिक साइटें
खनन, पेट्रोकेमिकल संयंत्रों और धातु विज्ञान सुविधाओं के लिए उपयुक्त जहां धूल, कंपन और विद्युत शोर अपरिहार्य हैं।
लिगेसी नेटवर्क के लिए फाइबर विस्तार
कई स्थानीय कनेक्शनों को एक सिंगल लॉन्ग-डिस्टेंस फाइबर लिंक में परिवर्तित करके कॉपर-आधारित औद्योगिक ईथरनेट उपकरणों की पहुंच का विस्तार करता है।
यह मॉडल क्यों मौजूद है
IM-FS140FE अल्ट्रा-मिनिमल कन्वर्टर्स और पूरी तरह से प्रबंधित औद्योगिक स्विच के बीच के अंतर को भरता है।
यह प्रदान करता है:
बुनियादी मॉडल की तुलना में अधिक डिवाइस क्षमता
प्रबंधित स्विच की तुलना में कम जटिलता
औद्योगिक नेटवर्क के लिए जिन्हें परिचालन ओवरहेड के बिना स्केलेबल एज कनेक्टिविटी की आवश्यकता होती है,
IM-FS140FE एक व्यावहारिक और स्थिर विकल्प है।
क्या यह प्रबंधित है?
ए: नहीं, यह श्रृंखला अनमैनेज्ड है।
हमारे पास आपके चयन के लिए एक और प्रबंधित श्रृंखला है।
यह किस इंस्टॉलेशन विधि का समर्थन करता है?
ए: यह डीन रेल और वॉल माउंटिंग का समर्थन करता है।
यदि किसी विशेष माउंटिंग किट की आवश्यकता है, तो यह ठीक है, हमने इसे पहले संभाला है।
क्या आप लेबल सामग्री लिखने में मदद कर सकते हैं?
ए: हाँ, यदि आपको अपने मॉडल का नाम/लोगो/विवरण लेबल पर डालना है तो कृपया हमें बताएं।
मानक भाषा अंग्रेजी है।
यदि यह कोरियाई, इतालवी या रूसी जैसी विभिन्न भाषाओं के बारे में है, तो कृपया सटीक प्रारूप भेजें, हम कॉपी और पेस्ट करेंगे।
क्या मेरे डिवाइस पर मेरा लोगो हो सकता है?
ए: हाँ, हम एक OEM निर्माता हैं।
कृपया अपना लोगो PS/AI प्रारूप में भेजें, बाकी हम संभाल लेंगे।
पैकिंग बॉक्स में क्या है?
ए: एक डिवाइस, सुरक्षात्मक फोम, उपयोगकर्ता मैनुअल और वारंटी कार्ड है।
कुछ मॉडलों के लिए, कंसोल केबल या माउंटिंग हैंगर जैसी अतिरिक्त सामग्री होगी।
