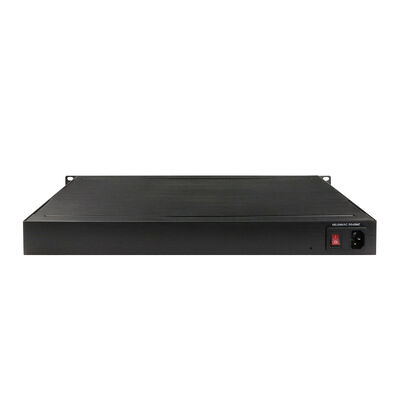

24 पोर्ट 2.5G स्मार्ट प्रबंधनीय PoE फाइबर स्विच
विनिर्देश
| उत्पाद का नाम |
24 पोर्ट 1G 2.5G इंडस्ट्रियल PoE फाइबर स्विच (12F+12TP) |
| मॉडल नं. |
IM-FP121212GW |
| पोर्ट |
12 x 1000Mpbs SFP पोर्ट
12 x10/100/1000M यूटीपी आरजे45 ((एमडीआई/एमडीआईएक्स ऑटो-सेंसिंग का समर्थन करें)
|
| मानक |
आईईईई 802.3, IEEE802.3U, IEEE802.3ab, IEEE802.3z, IEEE802.1d STP, IEEE802.1w RSTP, IEEE802.1s MSTP, ITU-T G.8023 EPR/Y।1344, IEEE802.1Q, IEEE802.1X, IEEE802.3ad, IEEE802.3x, IEEE802.3af, IEEE802.3at, IEEE802.1ad, IEEE802.1p, IEEE802.1ab, IEEE802.3az |
| VLAND आईडी |
4096 |
| जंबो फ्रेम |
9.6KB |
| मैक पता तालिका का आकार |
8K |
| पो स्टैंडर्ड |
IEEE802.3af, IEEE802.3at |
| स्विचिंग विशेषताएं |
प्रसारण मोडः भंडारण और आगे
सिस्टम बैंडविड्थः 108Gbps (गैर ट्रैफिक जाम)
DRAM का आकारः 128M
फ्लैश का आकारः 16M
पैकेट बफर का आकारः 4Mb
VLAND ID: 4096
मैक पता तालिका आकारः 8K
जंबो फ्रेमः 9.6KB
|
| नेटवर्क मीडिया |
10BASE-T: CAT3, CAT4, CAT5 अन-स्किल्ड ट्विस्ट जोड़ी ((≤100m)
100/1000BASE-TX: CAT5 या उससे ऊपर की ढाल वाली घुमावदार जोड़ी ((≤100m)
एसएफपी पोर्ट ट्रांसमिशन दूरीः 20 किमी, 40 किमी, 60 किमी, 80 किमी, 100 किमी
|
| एलईडी |
बिजली, नेटवर्क, फाइबर |

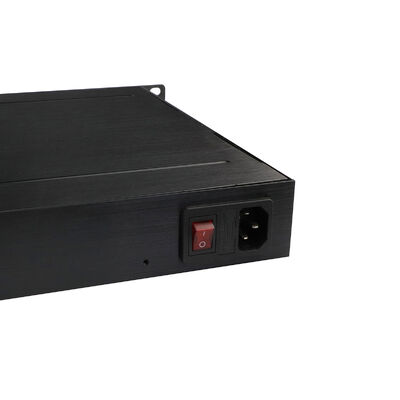

| विद्युत आपूर्ति |
इनपुट वोल्टेजः AC220V
गैर ध्रुवीय शक्ति इनपुटः समर्थन
|
| पर्यावरण |
कार्य तापमानः -40°75°C
कार्य आर्द्रताः 5%~95%, गैर-संक्षेपण
|
| प्रमाणन |
CE-EMC: EN 55032:2015+AC: 2016+A1:2020+A11: 2020
एन 55035:2017+ए 11: 2020/एन आईईसी 61000-3-2:2019/ए1: 2021
EN 61000-3-3: 2013/A2: 2021/AC:2022
CE-LVD: EN IEC 62368-1: 2020+A11:2020
FCC: 47 CFR FCC भाग 15 उपभाग B ((वर्ग B) ANSI C63.4: 2014
|
| मैकेनिकल सूचना |
सुरक्षा वर्गः IP30
आयाम: 483x294.6x44.5 मिमी
|
| वारंटी |
1 वर्ष के भीतर प्रतिस्थापन; 3 वर्ष की मरम्मत |
यह क्या है
IM-FP121212GW एक पूरी तरह से प्रबंधित औद्योगिक PoE ईथरनेट स्विच है जिसे उन वातावरणों के लिए डिज़ाइन किया गया है जहां बड़ी संख्या में संचालित उपकरण, लंबी दूरी के फाइबर लिंक,और केंद्रीकृत नियंत्रण को विश्वसनीय रूप से सह-अस्तित्व में होना चाहिए.
यह औद्योगिक नेटवर्क के लिए बनाया गया है जो अलग-अलग बिजली प्रणालियों, बिखरे हुए स्विच या लगातार मैन्युअल हस्तक्षेप पर निर्भर नहीं हो सकता है।
यह उपकरण उच्च घनत्व वाले PoE वितरण, फाइबर आधारित रीढ़ की हड्डी कनेक्टिविटी और औद्योगिक-ग्रेड प्रबंधन को एक ही प्लेटफॉर्म में जोड़ती है।
एक बार तैनात होने के बाद, यह एक स्थिर बुनियादी ढांचा नोड बन जाता है जो बिजली की आपूर्ति करता है, डेटा अग्रेषित करता है, और नेटवर्क नीतियों को लगातार, घड़ी के आसपास लागू करता है।
इसका क्या संबंध है?
12 गीगाबिट आरजे45 पोर्ट औद्योगिक परिधि उपकरणों के लिए घनी पहुंच प्रदान करते हैं।
प्रत्येक तांबा पोर्ट स्वचालित रूप से गति और डुप्लेक्स सेटिंग्स पर बातचीत करता है और एक एकल ईथरनेट केबल पर डेटा और विद्युत शक्ति दोनों वितरित करता है।
विशिष्ट कनेक्टेड उपकरणों में शामिल हैंः
आईपी कैमरा
वायरलेस एक्सेस पॉइंट
वीओआईपी और इंटरकॉम सिस्टम
पीओई सक्षम औद्योगिक टर्मिनल
12 गीगाबिट एसएफपी फाइबर पोर्ट नेटवर्क की ऑप्टिकल रीढ़ बनाते हैं।
ये बंदरगाह सिंगल-मोड और मल्टी-मोड फाइबर दोनों का समर्थन करते हैं, जिससे कम स्थानीय लिंक से 100 किमी तक की दूरी संभव हो जाती है।
यह स्विच को बड़े औद्योगिक स्थलों, रेल गलियारों, उपयोगिता नेटवर्क, या परिसर के पैमाने पर प्रतिष्ठानों के केंद्र में बैठने की अनुमति देता है।
शक्ति कैसे दी जाती है
PoE कार्यक्षमता सीधे स्विच में निर्मित है।
सभी बारह तांबे के पोर्ट IEEE 802.3af के अनुरूप हैं, जो प्रति पोर्ट 15.4 W तक की आपूर्ति करते हैं।
कुल PoE बिजली बजट 340W तक पहुंचता है, जिससे बाहरी इंजेक्टरों के बिना सभी कनेक्टेड उपकरणों को एक साथ संचालित किया जा सकता है।
बिजली पूरी तरह से मानक श्रेणी 5 ईथरनेट केबलिंग के माध्यम से वितरित की जाती है।
डिवाइस की तरफ कोई स्थानीय पावर एडाप्टर की आवश्यकता नहीं है।
यह स्थापना को सरल बनाता है, विफलता बिंदुओं को कम करता है, और विशेष रूप से बाहरी या कठिन-से-पहुंचने वाले स्थानों में दीर्घकालिक रखरखाव लागत को कम करता है।
इंटरनेट पर यह कैसे काम करता है
IM-FP121212GW एक प्रबंधित औद्योगिक स्विच है।
यह निष्क्रिय रूप से व्यवहार नहीं करता है।
यह सक्रिय रूप से नियंत्रित करता है कि कैसे यातायात चलता है, कैसे विफलताओं को संभाला जाता है, और कैसे उपकरणों को अलग किया जाता है।
रिंग सुरक्षा तंत्र और स्पैनिंग-ट्री प्रोटोकॉल नेटवर्क को मिलीसेकंड के भीतर लिंक विफलताओं से उबरने की अनुमति देते हैं।
यह बड़े पीओई तैनाती में आवश्यक है जहां कनेक्टिविटी खोने का मतलब फील्ड उपकरणों को बिजली खोना भी हो सकता है।
यातायात को स्टोर-एंड-फॉरवर्ड अग्रेषण का उपयोग करके निर्धारक रूप से संसाधित किया जाता है।
विलंबता-संवेदनशील डेटा जैसे नियंत्रण संकेत या वास्तविक समय वीडियो को प्राथमिकता दी जा सकती है, जबकि गैर-महत्वपूर्ण यातायात को प्रतिबंधित किया जाता है।
बड़े डेटा फ्रेम को कुशलता से संभाला जाता है, जिससे भारी भार के तहत भीड़भाड़ से बचा जा सकता है।
नेटवर्क कैसे विभाजित होते हैं
स्विच कई वीएलएएन मॉडल का समर्थन करता है, जिससे अतिरिक्त हार्डवेयर के बिना नेटवर्क को तार्किक रूप से विभाजित किया जा सकता है।
यातायात को निम्नलिखित द्वारा अलग किया जा सकता हैः
पोर्ट
मैक पता
आईपी सबनेट
प्रोटोकॉल
वीएलएएन अनुवाद विभिन्न नेटवर्क डोमेन को स्वच्छ रूप से आपस में जोड़ने की अनुमति देता है।
मल्टीकास्ट यातायात सख्ती से नियंत्रित है।
वीडियो स्ट्रीम और रीयल-टाइम डेटा स्ट्रीम को केवल वहां भेजा जाता है जहां उनकी आवश्यकता होती है, जिससे बड़े कैमरे या सेंसर तैनाती में अनावश्यक बैंडविड्थ खपत को रोका जा सकता है।
प्रवेश कैसे नियंत्रित किया जाता है
सुरक्षा को कई स्तरों पर लागू किया जाता है।
नेटवर्क तक पहुँचने से पहले उपकरणों को प्रमाणित करना होगा।
बंदरगाहों को पहचान, पते या नीति द्वारा प्रतिबंधित किया जा सकता है।
अनधिकृत पहुंच, धोखाधड़ी के प्रयास, और पते के दुरुपयोग को सक्रिय रूप से अवरुद्ध किया जाता है.
प्रबंधन पहुंच एन्क्रिप्टेड प्रोटोकॉल का उपयोग करके सुरक्षित है।
नेटवर्क को अनावश्यक जोखिम में डाले बिना कॉन्फ़िगरेशन, निगरानी और निदान दूरस्थ रूप से किया जा सकता है।
इसका प्रबंधन कैसे किया जाता है
स्विच विभिन्न परिचालन वातावरणों के अनुरूप कई प्रबंधन विधियों का समर्थन करता है।
इंजीनियर इसे निम्न के माध्यम से विन्यस्त और निगरानी कर सकते हैंः
कमांड लाइन एक्सेस
वेब आधारित इंटरफ़ेस
एसएनएमपी आधारित नेटवर्क प्रबंधन प्रणाली
फर्मवेयर अद्यतनों को अपर्याप्तता तंत्र द्वारा संरक्षित किया जाता है ताकि विफल अपग्रेड से संचालन में व्यवधान न हो।
अंतर्निहित नैदानिक उपकरण केबल दोषों को जल्दी से खोजने में मदद करते हैं, साइट पर समस्या निवारण समय को कम करते हैं।
समय सिंक्रनाइज़ेशन, लॉगिंग और निगरानी कार्य स्विच को केंद्रीकृत औद्योगिक प्रबंधन प्लेटफार्मों में स्वच्छ रूप से एकीकृत करने की अनुमति देते हैं।
यह कैसे औद्योगिक वातावरण से बचता है
IM-FP121212GW भौतिक और विद्युत तनाव के तहत निरंतर संचालन के लिए बनाया गया है।
यह -40°C से +85°C तक विश्वसनीय रूप से काम करता है।
आर्द्रता सहिष्णुता 5% से 95% तक फैली हुई है, गैर-संक्षेपण।
एक धातु का IP30 रेटेड आवरण आंतरिक घटकों को धूल और यांत्रिक प्रभाव से बचाता है।
स्विच कंपन, झटके, विद्युत झटके, विद्युत स्थैतिक डिस्चार्ज और विद्युत चुम्बकीय हस्तक्षेप का सामना करता है।
यह भारी मशीनरी, विद्युत उपकरण और रेल प्रणालियों के पास तैनाती के लिए उपयुक्त है।
इसका उपयोग कैसे किया जाता है?
इस यंत्र में दोहरे डीसी 48 वी गैर-ध्रुवीय बिजली इनपुट का प्रयोग किया जाता है।
गैर ध्रुवीय डिजाइन वायरिंग को सरल बनाता है और क्षेत्र में स्थापना त्रुटियों को कम करता है।
अतिरंजित बिजली इनपुट मिशन-महत्वपूर्ण तैनाती में उपलब्धता में सुधार करते हैं।
जहाँ यह सबसे उपयुक्त है
औद्योगिक पीओई निगरानी नेटवर्क
कारखानों, खदानों, पेट्रोकेमिकल संयंत्रों और परिधि सुरक्षा क्षेत्रों में कैमरा प्रणाली को संचालित करता है और प्रबंधित करता है।
मल्टीकास्ट अनुकूलन अत्यधिक ट्यूनिंग के बिना वीडियो दक्षता में सुधार करता है।
बड़े पैमाने पर स्वचालन वातावरण
पीएलसी, एचएमआई, सेंसर और पीओई-सक्षम टर्मिनलों के लिए घने कनेक्टिविटी का समर्थन करता है।
यातायात की प्राथमिकता सुनिश्चित करती है कि नियंत्रण संकेत विश्वसनीय रूप से वितरित किए जाएं।
परिवहन और रेल प्रणाली
सड़क के किनारे कैबिनेट, स्टेशनों और रेल गलियारों के लिए डिज़ाइन किया गया।
लंबी दूरी के फाइबर पोर्ट रैखिक तैनाती का समर्थन करते हैं, जबकि रिंग सुरक्षा निरंतरता सुनिश्चित करती है।
रेल मानकों का अनुपालन पारगमन नेटवर्क में सुरक्षित एकीकरण की अनुमति देता है
ऊर्जा और उपयोगिता बुनियादी ढांचा
सबस्टेशन, पवन संयंत्र और ग्रिड निगरानी प्रणालियों में प्रयोग किया जाता है।
व्यापक तापमान सहिष्णुता और फाइबर पहुंच आउटडोर और दूरस्थ प्रतिष्ठानों का समर्थन करती है।
स्मार्ट इमारतें और औद्योगिक पार्क
केंद्रीय पीओई वितरण और नियंत्रण नोड के रूप में कार्य करता है।
केंद्रीकृत प्रबंधन को सरल करते हुए कार्यालय, उत्पादन और सुरक्षा यातायात को अलग करता है।
IPv6-तैयार IIoT तैनाती
आधुनिक IPv6-आधारित प्रबंधन और संचार मॉडल का समर्थन करता है।
आईआईओटी उपकरणों, दूरस्थ प्लेटफार्मों और क्लाउड-कनेक्टेड सिस्टम के स्केलेबल एकीकरण को सक्षम करता है।
यह मॉडल क्यों मौजूद है
यह स्विच न्यूनतम होने के लिए नहीं बनाया गया है।
यह केंद्रीय होने के लिए बनाया गया है।
यह उन नेटवर्क के लिए मौजूद है जहांः
उपकरणों को एक ही स्थान से बिजली और डेटा की आवश्यकता होती है
विफलताओं को स्वचालित रूप से ठीक किया जाना चाहिए
यातायात को नियंत्रित किया जाना चाहिए, न कि केवल आगे भेजा जाना चाहिए।
सामान्य उपकरणों के लिए वातावरण शत्रुतापूर्ण है
औद्योगिक तैनाती के लिए जहां शक्ति, कनेक्टिविटी और नियंत्रण अभिसरण करते हैं,
IM-FP121212GW स्वाभाविक रूप से फिट बैठता है।
WEB जानकारी
-
समर्थन केबल निदान और दोष बिंदु का पता लगा सकते हैं
-
समर्थन IEEE802.3az EEE ((ऊर्जा कुशल ईथरनेट) प्रबंधन, बिजली की खपत का अनुकूलन
-
समर्थन एसटीपी, आरएसटीपी, एमएसटीपी, आईटीयू-टी जी.8032 ईथरनेट सुरक्षा रिंग ((ईपीआर)
-
समर्थन QoS, परिवहन वर्गीकरण QoS, CoS, बैंडविड्थ नियंत्रण ((इनपुट/आउटपुट दिशा), तूफान दमन, विभेदित सेवाएं
-
समर्थन IEEE802.1q वीएलएएन, वीएलएएन पोर्ट, आधारित मैक वीएलएएन, आईपी सबनेट वीएलएएन, प्रोटोकॉल वीएलएएन, वीएलएएन कन्वर्ट, एमवीआर
-
गतिशील IEEE802.3ad LACP लिंक एग्रीगेशन, स्थिर लिंक एग्रीगेशन का समर्थन करें
-
आईजीएमपी/एमएलडी स्नूपिंग वी1/वी2/वी3, आईजीएमपी फ़िल्टरिंग/मॉड्यूलिंग, आईजीएमपी खोज का समर्थन करें
-
समर्थन IGMP एजेंट रिपोर्ट, MLD snooping
-
सुरक्षाः पोर्ट और मैक पर आधारित IEEE802.1X, RADIUS, ACL, TACACS+, HTTP/HTTPS, SSL/SSH v2
-
सीएलआई, वेब प्रबंधन, एसएनएमपी v1/v2c/v3, टेलनेट जैसे सिस्को® का समर्थन करें
-
TFTP और HTTP के माध्यम से सॉफ्टवेयर अपग्रेड का समर्थन करें, फर्मवेयर रिडंडेंसी अपग्रेड विफलता को रोकती है
-
समर्थन DHCP क्लाइंट/रिले/स्नूपिंग/स्नूपिंग विकल्प 82/रिले विकल्प 82
-
RMON, MIB II, मिरर इमेज, इवेंट लॉग, DNS, NTP/SNTP, IEEE802.1ab LLDP का समर्थन
-
IPV6 Telnet सर्वर/ICMP v6, SNMP, HTTP, SSH/SSL, NTP/SNTP, TFTP, QoS, ACL का समर्थन करें
सहायक उपकरण
| औद्योगिक ऑप्टिकल मॉड्यूल |
| OSPL1G05D |
1000BASE-SX |
| OSPL1G06D |
1000BASE-SX ((1310nm) |
| OSPL1G20D |
1000BASE-LX |
| OSPL1G40D |
1000BASE-EX |
| OSBL1G20D-35 |
1000BASE-BX-U ((TX 1310 RX1550) |
| OSBL1G20D-53 |
1000BASE-BX-D ((TX 1550 RX1310) |
