Olycom 4 पोर्ट PoE/PoE+ DIN रेल CCTV PoE स्विच
विनिर्देश
|
उत्पाद का नाम |
10/100 एमबीपीएस रग्ड पोई फाइबर स्विच ((2F+4TP) |
|
मॉडल नं. |
IM-FP244FE |
|
पोर्ट |
2x100M एसएफपी फाइबर SM: 1310nm/1550nm, 20Km; 1490nm/1550nm, 40~120Km एमएमः 1310nm, 2Km; 850nm, 500 मीटर 4x10/100M यूटीपी आरजे45 ((एमडीआई/एमडीआईएक्स ऑटो-सेंसिंग का समर्थन करें) 1x6-पिन पावर टर्मिनल ब्लॉक |
|
प्रोटोकॉल |
आईईईई 802.3 ((10 बेस-टी) IEEE 802.3u ((100Base-TX) IEEE 802.3af 15.4W ((PoE) IEEE 802.3at 30W ((PoE+) |
|
स्विचिंग विशेषताएं |
प्रसारण मोडः भंडारण और आगे प्रेषण में देरीः <10us सिस्टम बैंडविड्थः 1.2Gbps (गैर ट्रैफिक जाम) अग्रेषण दरः 0.8928Mmps मैक: 4K पैकेट बफर का आकारः 1.75Mb |
|
नेटवर्क मीडिया |
10BASE-T: CAT3, CAT4, CAT5 अन-स्किल्ड ट्विस्ट जोड़ी ((≤100m) 100BASE-TX: CAT5 या उससे ऊपर की परिरक्षित घुमावदार जोड़ी ((≤100m) |
|
एलईडी |
पावर, फाइबर, नेटवर्क, पीओई पीडब्लूआर: पावर
फाइबर: एफएक्स1, एफएक्स2 चालूः ट्रांसमिशन सामान्य है बंदः ट्रांसमिशन सामान्य नहीं है ((दोषग्रस्त ऑप्टिकल मॉड्यूल या डिस्कनेक्ट)
कॉपर ऑरेंजः PoE सूचक पोई काम कर रहा है बंदः PoE काम नहीं कर रहा है या यह गैर-PoE डिवाइस है
तांबा हराः गति संकेतक चालूः संचरण गति 100 एमबीपीएस है झिलमिलाहटः संचरण में बंदः डिस्कनेक्ट या काम करने की गति 10Mbps है |
|
बिजली की खपत |
PoE≤5W के बिना पूर्ण भार |
|

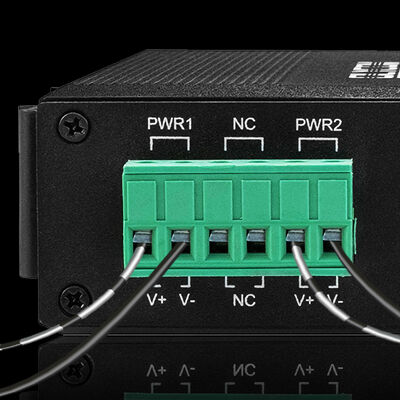

विद्युत आपूर्ति |
PoE पावर सप्लाई इनपुट वोल्टेजः 48V (अधिकतम 52V) एकल PoE पावर सप्लाई आउटपुट पावरः 30W (पोर्ट 1~4) PoE आउटपुट वोल्टेजः 48V रिवर्स कनेक्शनः समर्थन |
|
पीओई वायरिंग |
1/2 (V+), 3/6 (V-) |
|
पर्यावरण |
कार्य तापमानः -40°C75°C भंडारण तापमानः -40°C ≈ 85°C कार्य आर्द्रताः 10%~90%, नॉन कंडेनसिंग भंडारण आर्द्रताः 10%~95%, गैर-संक्षेपण |
|
उद्योग मानक |
ईएसडीः आईईसी61000-4-2, ±15 केवी हवा, ±6 केवी संपर्क EFT: IEC61000-4-4, सामान्य ±6KV बढ़तः IEC61000-4-5, अंतर ±2KV, सामान्य±6KV |
|
प्रमाणन |
CE-EMC: EN 55032:2015+AC: 2016+A1:2020+A11: 2020 एन 55035:2017+ए 11: 2020/एन आईईसी 61000-3-2:2019/ए1: 2021 EN 61000-3-3: 2013/A2: 2021/AC:2022 CE-LVD: EN IEC 62368-1: 2020+A11:2020 FCC: 47 CFR FCC भाग 15 उपभाग B ((वर्ग B) ANSI C63.4: 2014 |
|
मैकेनिकल सूचना |
शैलः आयपी 40 ग्रेड स्तर के लिए घुमावदार धातु शैल आयामः 114*93*35 मिमी माउंटिंग विधिः डाइन-रेल/वायर माउंटिंग वजनः 0.35 किलोग्राम/0.45 किलोग्राम ((नेट/ग्रोथ) |
|
वारंटी |
3 वर्ष, आजीवन तकनीकी सहायता |
औद्योगिक नेटवर्क में स्थिति
आईएम-एफपी244एफई को फाइबर स्तर पर लचीलापन के साथ एक कॉम्पैक्ट पीओई एक्सेस नोड के रूप में डिज़ाइन किया गया है।
यह एक औद्योगिक नेटवर्क के किनारे पर स्थित है, जो फील्ड उपकरणों के करीब है, जबकि दोहरे फाइबर कनेक्शन के माध्यम से रीढ़ की हड्डी के लिए विश्वसनीय अपलिंक पथ बनाए रखता है।
स्विच का उद्देश्य यातायात नीतियों या टोपोलॉजी तर्क को प्रबंधित करना नहीं है।
इसकी भूमिका विशुद्ध रूप से भौतिक और विद्युत हैः
संचयी क्षेत्र उपकरण
ईथरनेट पर आपूर्ति शक्ति
रिडंडेंट फाइबर पथों के माध्यम से डेटा अपस्ट्रीम को पुश करें
यह नेटवर्क के लिए एक बिल्डिंग ब्लॉक बनाता है जहां उपलब्धता कॉन्फ़िगरेबिलिटी से अधिक मायने रखती है।
दोहरे फाइबर का महत्व
सिंगल फाइबर इंडस्ट्रियल स्विच के विपरीत, IM-FP244FE दो स्वतंत्र फास्ट ईथरनेट SFP पोर्ट प्रदान करता है।
इन बंदरगाहों का उपयोग आम तौर पर तीन तरीकों से किया जाता हैः
प्राथमिक + बैकअप फाइबर लिंक
एक फाइबर मुख्य अपलिंक के रूप में कार्य करता है, दूसरा स्टैंडबाय पथ के रूप में।
दो-दिशात्मक संचयन
एक फाइबर अपस्ट्रीम, दूसरा डाउनस्ट्रीम को जोड़ता है, जिससे एक रैखिक या खंडित टोपोलॉजी बनती है।
भौतिक मार्ग की कमी
केबल क्षति के प्रभाव को कम करने के लिए फाइबर मार्ग विभिन्न नलिकाओं या दिशाओं का अनुसरण करते हैं।
स्विच स्वयं रिंग प्रोटोकॉल या विफलता लॉजिक नहीं करता है।
रिडंडेंसी भौतिक परत पर या अपस्ट्रीम उपकरण द्वारा प्राप्त की जाती है, जिससे यह उपकरण सरल और अनुमानित रहता है।

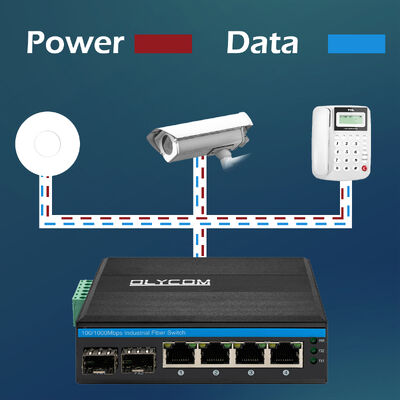

क्षेत्र के किनारे पर पीओई
चार तांबे के बंदरगाह IEEE 802.3af PoE आउटपुट प्रदान करते हैं, जिनमें से प्रत्येक एक फील्ड डिवाइस को सीधे बिजली देने में सक्षम है।
विशिष्ट संचालित उपकरणों में निम्नलिखित शामिल हैंः
फिक्स्ड आईपी कैमरा
कॉम्पैक्ट वायरलेस एक्सेस पॉइंट्स
पीओई सक्षम औद्योगिक सेंसर
छोटे निगरानी टर्मिनल
बिजली और डेटा एक एकल ईथरनेट केबल के माध्यम से वितरित किए जाते हैं, जिसमें निम्न को समाप्त किया जाता हैः
स्थानीय पावर एडाप्टर
अतिरिक्त बिजली के तार
कठोर वातावरण में अतिरिक्त विफलता बिंदु
यह विशेष रूप से बाहरी अलमारियों, सड़क के किनारे घेरों और वितरित औद्योगिक स्थलों में मूल्यवान है।
यातायात व्यवहार और डेटा अखंडता
IM-FP244FE एक स्टोर-एंड-फॉरवर्ड तंत्र का उपयोग करके यातायात को अग्रेषित करता है, विलंबता अनुकूलन पर स्थिरता को प्राथमिकता देता है।
प्रसारण से पहले फ्रेम पूरी तरह से प्राप्त और सत्यापित किए जाते हैं, जिससे नेटवर्क में त्रुटि का प्रसार कम होता है।
प्रवाह नियंत्रण तंत्र स्वचालित रूप से यातायात को नियंत्रित करते हैं जब भीड़भाड़ होती है, कैमरों या सेंसरों से अस्थायी विस्फोट के दौरान पैकेट हानि को रोकते हैं।
आंतरिक बफरिंग स्विच को फाइबर बैंडविड्थ सीमित होने पर भी अस्थिरता के बिना एक साथ PoE डिवाइस ट्रैफ़िक को संभालने की अनुमति देता है।
विद्युत और पर्यावरणीय तनाव के लिए निर्मित
हार्डवेयर प्लेटफॉर्म को उन वातावरणों के लिए डिज़ाइन किया गया है जहां विद्युत शोर और तापमान चरम सीमाएं सामान्य हैं, असाधारण नहीं।
मुख्य डिजाइन विशेषताओं में शामिल हैंः
धूल प्रतिरोधी के लिए IP40 धातु आवरण
औद्योगिक ग्रेड की ईएमआई/ईएमएस प्रतिरक्षा
₹40°C से +75°C तक स्थिर संचालन
संक्षेपण के बिना उच्च आर्द्रता सहिष्णुता
स्विच मोटरों, सबस्टेशनों, रेल प्रणालियों और भारी औद्योगिक उपकरणों के पास विश्वसनीय रहता है।
पावर इनपुट दर्शन
एक व्यापक डीसी इनपुट रेंज स्विच को काम करने की अनुमति देती हैः
औद्योगिक डीसी बसें
बैटरी समर्थित बिजली प्रणाली
सौर या दूरस्थ ऊर्जा स्रोत
रिवर्स ध्रुवीयता संरक्षण स्थापना के दौरान वायरिंग त्रुटियों को कम करता है।
कम निष्क्रिय बिजली की खपत प्रशंसक रहित डिजाइन और लंबे सेवा जीवन का समर्थन करती है।
विशिष्ट तैनाती परिदृश्य
1. रिडंडेंट PoE कैमरा नोड्स
औद्योगिक पार्कों, सुरंगों, या संयंत्र परिधि में उपयोग किया जाता है जहां कैमरा अपटाइम महत्वपूर्ण है और फाइबर मार्गों की रक्षा की जानी चाहिए।
2वितरित सेंसर क्लस्टर
प्रक्रिया क्षेत्रों में कई PoE सेंसर एकत्र करता है और रिडंडेंट फाइबर लिंक के माध्यम से डेटा अपस्ट्रीम को अग्रेषित करता है।
3सड़क के किनारे और रेल कैबिनेट
नियंत्रण केंद्र के लिए दोहरी फाइबर पथ बनाए रखते हुए निगरानी उपकरणों और नियंत्रकों को बिजली और कनेक्टिविटी प्रदान करता है।
4ऊर्जा और उपयोगिता निगरानी बिंदु
सबस्टेशनों, पंप स्टेशनों या जल उपचार सुविधाओं में स्थापित जहां भौतिक पहुंच सीमित है और डाउनटाइम महंगा है।
5कठोर औद्योगिक स्थल
खनन, धातु और पेट्रोकेमिकल वातावरण के लिए उपयुक्त जहां धूल, कंपन और विद्युत हस्तक्षेप अपरिहार्य हैं।
यह मॉडल क्यों मौजूद है
IM-FP244FE एक सरलीकृत प्रबंधित स्विच नहीं है।
यह भौतिक अतिरेक के साथ एक विशेष रूप से निर्मित PoE एज डिवाइस है।
यह विन्यास लचीलापन के लिए व्यापार करता हैः
विद्युत सरलता
अनुमानित व्यवहार
दीर्घकालिक स्थिरता
औद्योगिक प्रणालियों के लिए जिन्हें सॉफ्टवेयर जटिलता के बिना किनारे पर पीओई और फाइबर लचीलापन की आवश्यकता होती है,
IM-FP244FE डिजाइन में स्वाभाविक रूप से फिट बैठता है।
आयाम
1pc स्विच
1pc उपयोगकर्ता पुस्तिका
टिप्पणी
सामान ((डीआईएन रेल ब्रैकेट, ऑप्टिकल मॉड्यूल, बिजली की आपूर्ति, पैच कॉर्ड, नेटवर्क केबल आदि) पैकिंग बॉक्स में शामिल नहीं हैं, कृपया इसे स्वयं तैयार करें या हमसे एक पूरा सेट खरीदें
शिपिंग बॉक्स की जानकारी
उत्पाद का आकारः 11.4*9.3*3.5 सेमी
आंतरिक बॉक्स का आकारः 23*16.5*5.8 सेमी
उत्पाद का वजनः 0.35 किलोग्राम
पैकिंग वजनः 0.45 किलोग्राम
मास्टर बॉक्स का आकारः 67*33*47 सेमी
पैकिंग मात्रा: 40 पीसी
पैकेजिंग वजनः 20 किलोग्राम
सहायक उपकरण
|
औद्योगिक ऑप्टिकल मॉड्यूल |
|
|
OSPL1E06D-85 |
100BASE-FX ((850nm) |
|
OSPL1E06D |
100BASE-FX |
|
OSPL1E20D |
100BASE-LX |
|
OSPL1E40D |
100BASE-EX |
|
OSBL1E20D-35 |
100BASE-BX-U ((TX 1310 RX1550) |
|
OSBL1E20D-53 |
100BASE-BX-D ((TX 1550 RX1310) |
|
औद्योगिक डीआईएन पावर सप्लाई |
|
|
IM-DAC220/DC48V1.6A |
AC220V से DC48V1.6A, -30°C~70°C |
|
IM-DAC220/DC48V2.5A |
AC220V से DC48V2.5A, -40°C70°C |
