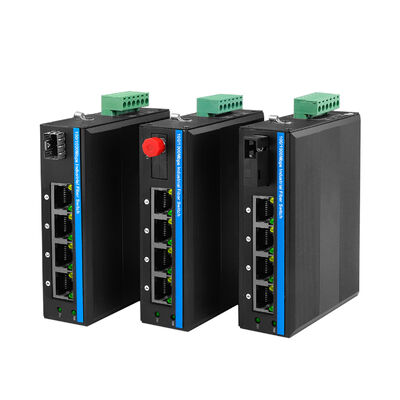

4 पोर्ट PoE/PoE+ फास्ट ईथरनेट इंडस्ट्रियल फाइबर स्विच
रग्ड ईथरनेट स्विच का तकनीकी डेटा
|
उत्पाद का नाम |
10/100Mbps औद्योगिक PoE फाइबर स्विच ((1F+4TP) |
|
मॉडल नं. |
IM-FP144FE |
|
पोर्ट |
1x100M एसएफपी फाइबर SM: 1310nm/1550nm, 20Km; 1490nm/1550nm, 40~120Km एमएमः 1310nm, 2Km; 850nm, 500 मीटर 4x10/100/1000M UTP RJ45 ((MDI/MDIX ऑटो-सेंसिंग का समर्थन करें) 1x6-पिन पावर टर्मिनल ब्लॉक |
|
प्रोटोकॉल |
आईईईई 802.3 ((10 बेस-टी) IEEE 802.3u ((100Base-TX) IEEE 802.3af 15.4W ((PoE) IEEE 802.3at 30W ((PoE+) |
|
स्विचिंग विशेषताएं |
प्रसारण मोडः भंडारण और आगे प्रेषण में देरीः <10us सिस्टम बैंडविड्थः 1Gbps (गैर ट्रैफिक जाम) अग्रेषण दर: एमएमपीएस मैक: 4K पैकेट बफर का आकारः 1.75Mb |
|
नेटवर्क मीडिया |
10BASE-T: CAT3, CAT4, CAT5 अन-स्किल्ड ट्विस्ट जोड़ी ((≤100m) 100/1000BASE-TX: CAT5 या उससे ऊपर की ढाल वाली घुमावदार जोड़ी ((≤100m) |
|
एलईडी |
पावर, फाइबर, नेटवर्क, पीओई पीडब्लूआर: पावर
फाइबर: FX1 चालूः ट्रांसमिशन सामान्य है बंदः ट्रांसमिशन सामान्य नहीं है ((दोषग्रस्त ऑप्टिकल मॉड्यूल या डिस्कनेक्ट)
कॉपर ऑरेंजः PoE सूचक पोई काम कर रहा है बंदः PoE काम नहीं कर रहा है या यह गैर-PoE डिवाइस है
तांबा हराः गति संकेतक चालूः संचरण गति 1000 एमबीपीएस है झिलमिलाहटः संचरण में बंदः डिस्कनेक्ट या कार्य गति 10/100Mbps है |
|
बिजली की खपत |
PoE≤5W के बिना पूर्ण भार |
|
विद्युत आपूर्ति |
PoE पावर सप्लाई इनपुट वोल्टेजः 48V (अधिकतम 52V) एकल PoE पावर सप्लाई आउटपुट पावरः 30W (पोर्ट 1~4) PoE आउटपुट वोल्टेजः 48V रिवर्स कनेक्शनः समर्थन |
|
पीओई वायरिंग |
1/2 (V+), 3/6 (V-) |
|
पर्यावरण |
कार्य तापमानः -40°C75°C भंडारण तापमानः -40°C ≈ 85°C कार्य आर्द्रताः 10%~90%, नॉन कंडेनसिंग भंडारण आर्द्रताः 10%~95%, गैर-संक्षेपण |
|
उद्योग मानक |
ईएसडीः आईईसी61000-4-2, ±15 केवी हवा, ±6 केवी संपर्क EFT: IEC61000-4-4, सामान्य ±6KV बढ़तः IEC61000-4-5, अंतर ±2KV, सामान्य±6KV |
|
प्रमाणन |
CE-EMC: EN 55032:2015+AC: 2016+A1:2020+A11: 2020 एन 55035:2017+ए 11: 2020/एन आईईसी 61000-3-2:2019/ए1: 2021 EN 61000-3-3: 2013/A2: 2021/AC:2022 CE-LVD: EN IEC 62368-1: 2020+A11:2020 FCC: 47 CFR FCC भाग 15 उपभाग B ((वर्ग B) ANSI C63.4: 2014 |
|
मैकेनिकल सूचना |
शैलः आयपी 40 ग्रेड स्तर के लिए घुमावदार धातु शैल आयामः 114*93*35 मिमी माउंटिंग विधिः डाइन-रेल/वायर माउंटिंग वजनः 0.35 किलोग्राम/0.45 किलोग्राम ((नेट/ग्रोथ) |
|
वारंटी |
3 वर्ष, आजीवन तकनीकी सहायता |
4 पोर्ट पोई स्विच का परिचय
जब एक फाइबर लिंक को कई उपकरणों को फ़ीड करने की ज़रूरत होती है
IM-FP144FE एक बहुत ही आम औद्योगिक वास्तविकता के लिए बनाया गया हैः
आपको एक बड़े स्विच की आवश्यकता नहीं है ️ आपको केवल किनारे पर विश्वसनीय रूप से काम करने वाले कई PoE उपकरणों की आवश्यकता है, सभी एक एकल फाइबर अपलिंक से जुड़े हुए हैं।
चार फास्ट ईथरनेट पोए पोर्ट और एक लंबी दूरी के फाइबर इंटरफेस के साथ, यह कॉम्पैक्ट औद्योगिक स्विच एक स्थानीय बिजली और कनेक्टिविटी हब के रूप में कार्य करता है,यंत्रों को स्थापित किए गए स्थान पर बैठना, न कि वातानुकूलित सर्वर रूम में.
चार उपकरण, एक बॉक्स, शून्य विन्यास
वास्तविक तैनाती में, फील्ड इंजीनियरों को अक्सर एक ही बाधाओं का सामना करना पड़ता हैः
सीमित कैबिनेट स्थान
कोई सुविधाजनक एसी आउटलेट नहीं
कठोर विद्युत और पर्यावरणीय परिस्थितियाँ
IM-FP144FE एक सरल सूत्र के साथ इसका उत्तर देता हैः
4 × IEEE 802.3af PoE पोर्ट (15.4W प्रति पोर्ट)
1 × 100 एमबीपीएस एसएफपी फाइबर अपलिंक
कोई प्रबंधन नहीं, कोई सेटअप नहीं, कोई सीखने की अवस्था नहीं
कैमरे, वायरलेस एपी, या पीओई सेंसर ईथरनेट केबलों के माध्यम से तुरंत संचालित होते हैं, जबकि फाइबर अपने डेटा को सुरक्षित रूप से लंबी दूरी पर ले जाता है।
फाइबर पहले, तांबा केवल जहां इसका स्थान है
कॉपर ईथरनेट स्थानीय रूप से बहुत अच्छा है ¢ और दूरी पर भयानक है.
यह स्विच तांबे को वहीं रखता है जहां यह समझ में आता है (अंतिम 100 मीटर) और बाकी सब कुछ फाइबर को देता है।
एसएफपी पोर्ट 120 किमी तक लंबी दूरी के संचरण का समर्थन करता है, जिससे आईएम-एफपी 144 एफई कोः
उपकरण के निकट बैठें
विद्युत चुम्बकीय हस्तक्षेप से बचें
आउटडोर और औद्योगिक स्थलों में सामान्य ग्राउंडिंग और बिजली जोखिम को बायपास करें
यह अव्यवस्थित क्षेत्र के वातावरण और केंद्रीकृत नियंत्रण नेटवर्क के बीच एक स्वच्छ, विश्वसनीय पुल है।
अनदेखी करने के लिए बनाया गया (अच्छे तरीके से)
एक बार स्थापित होने के बाद, यह उपकरण पृष्ठभूमि में गायब हो जाता है।
-40°C से 75°C तक ऑपरेटिंग रेंज
IP40 धातु के आवरण
ईएसडी, बढ़त और विद्युत शोर से सुरक्षा
परिवहन और रेल वातावरण के लिए प्रमाणित (एन 50121-4)
कोई प्रशंसक नहीं, कोई सॉफ्टवेयर अपडेट नहीं, कोई रिमोट एक्सेस आवश्यक नहीं।
बस निरंतर संचालन।
क्यों गैर-प्रबंधित यहाँ सही विकल्प है
छोटे पीओई समूहों के लिए, प्रबंधन अक्सर मूल्य के बजाय जोखिम जोड़ता है।
IM-FP144FE जानबूझकर इससे बचता हैः
विन्यास त्रुटियाँ
फर्मवेयर संगतता समस्याएं
प्रशिक्षण की आवश्यकताएं
यह विशेष रूप से बड़े पैमाने पर रोलआउट के लिए आकर्षक बनाता है, जहां दर्जनों या सैकड़ों समान इकाइयों को क्षेत्र में अनुमानित रूप से व्यवहार करना चाहिए।
विशिष्ट तैनाती परिदृश्य
1कॉम्पैक्ट निगरानी समूह
कार्यशालाओं, कारखाने के क्षेत्रों, या परिधि क्षेत्रों में चार आईपी कैमरों को पावर और कनेक्ट करें, सभी एकल फाइबर लिंक पर वीडियो फ़ीड वापस।
2औद्योगिक सेंसर एग्रीगेशन
एक स्थान पर कई PoE सेंसर या निगरानी उपकरणों से डेटा एकत्र करें, फिर SCADA या निगरानी प्लेटफार्मों को अपस्ट्रीम सब कुछ प्रेषित करें।
3सड़क के किनारे और पटरियों के किनारे की स्थापना
यातायात प्रणालियों और रेल अवसंरचना में, एक इकाई कैबिनेट के अंदर कई निगरानी उपकरणों को संचालित कर सकती है जबकि फाइबर नियंत्रण केंद्रों के लिए लंबी दूरी की संचार को संभालती है।
4उपभोग्य वस्तुएं और दूरस्थ सुविधाएं
सबस्टेशन, पंप स्टेशन या उपचार संयंत्रों में प्रयोग किया जाता है जहां पर्यावरण सहिष्णुता और विद्युत मजबूती उन्नत स्विचिंग सुविधाओं से अधिक मायने रखती है।
5कठोर औद्योगिक स्थल
खनन, पेट्रोकेमिकल और धातु विज्ञान के वातावरण को धूल प्रतिरोधी आवरण और अतिरिक्त बिजली के तारों के बिना स्थिर पीओई वितरण से लाभ होता है।
क्या सीखें?
IM-FP144FE बैंडविड्थ स्केलिंग या यातायात प्रवाह के प्रबंधन के बारे में नहीं है।
यह कई उपकरणों को स्वच्छ रूप से संचालित करने और उनके डेटा को कठिन वातावरण से बाहर ले जाने के बारे में है, विश्वसनीय, सरल और एक समय में वर्षों के लिए।
यांत्रिक चित्र
टिप्पणी
सामान ((डीआईएन रेल ब्रैकेट, ऑप्टिकल मॉड्यूल, बिजली की आपूर्ति, पैच कॉर्ड, नेटवर्क केबल आदि) पैकिंग बॉक्स में शामिल नहीं हैं, कृपया इसे स्वयं तैयार करें या हमसे एक पूरा सेट खरीदें
शिपिंग बॉक्स की जानकारी
उत्पाद का आकारः 11.4*9.3*3.5 सेमी
आंतरिक बॉक्स का आकारः 23*16.5*5.8 सेमी
उत्पाद का वजनः 0.35 किलोग्राम
पैकिंग वजनः 0.45 किलोग्राम
मास्टर बॉक्स का आकारः 67*33*47 सेमी
पैकिंग मात्रा: 40 पीसी
पैकेजिंग वजनः 20 किलोग्राम
सहायक उपकरण
|
औद्योगिक ऑप्टिकल मॉड्यूल |
|
|
OSPL1E06D-85 |
100BASE-FX ((850nm) |
|
OSPL1E06D |
100BASE-FX |
|
OSPL1E20D |
100BASE-LX |
|
OSPL1E40D |
100BASE-EX |
|
OSBL1E20D-35 |
100BASE-BX-U ((TX 1310 RX1550) |
|
OSBL1E20D-53 |
100BASE-BX-D ((TX 1550 RX1310) |
|
औद्योगिक डीआईएन पावर सप्लाई |
|
|
IM-DAC220/DC12V1.67A |
AC220V से DC12V1.67A, -30°C70°C |
|
IM-DAC220/DC24V1A |
AC220V से DC24V1A, -30°C~70°C |
अक्सर पूछे जाने वाले प्रश्न
1यह किस चिप पर आधारित है?
ओलिकॉम: रियलटेक
2, मैं इसे अनुकूलित कर सकते हैं?
ओलिकॉम: हाँ
हम OEM सेवाओं जैसे लोगो, मॉडल नाम, लेबल, पीवीसी मास्क और उत्पाद भागों ((माउंटिंग किट, पावर टर्मिनल ब्लॉक आदि) का समर्थन करते हैं।
3क्या मुझे अपना पैकिंग बॉक्स मिल सकता है?
हाँ, मानक पैकिंग बॉक्स में चीनी अक्षर या लोगो नहीं है।
यह ठीक है अपने स्वयं के संस्करण को अनुकूलित करने के लिए जैसे कि अपने लोगो, मॉडल नाम या नारे लगाओ।
4आपकी भुगतान शर्तें क्या हैं?
अधिकतर मामलों में हम टी/टी वायर ट्रांसफर करते हैं और शिपमेंट से पहले पूरी राशि एकत्र की जानी चाहिए।
नमूना आदेशों के लिए, हम कम प्रसंस्करण समय के लिए पेपैल भुगतान प्राप्त करते हैं।
कभी-कभी Alipay या WeChat भुगतान ठीक है, यह मामलों पर निर्भर करता है।
