24 पोर्ट मैनेज्ड गिगाबिट ईथरनेट स्विच
तकनीकी डेटा
|
उत्पाद का नाम |
10/100/1000Mbps औद्योगिक फाइबर स्विच (12F+12TP) |
|
मॉडल संख्या |
IM-FS121200GW |
|
पोर्ट |
12 x 100/1000/2500Mpbs SFP पोर्ट 12 x10/100/1000M UTP RJ45(MDI/MDIX ऑटो-सेंसिंग का समर्थन करता है) |
|
मानक |
IEEE 802.3, IEEE802.3U, IEEE802.3ab, IEEE802.3z, IEEE802.1d STP, IEEE802.1w RSTP, IEEE802.1s MSTP, ITU-T G.8023 EPR/Y.1344, IEEE802.1Q, IEEE802.1X, IEEE802.3ad, IEEE802.3x, IEEE802.1ad, IEEE802.1p, IEEE802.1ab, IEEE802.3az |
|
VLAND ID |
4096 |
|
जंबो फ्रेम |
9.6KB |
|
MAC एड्रेस टेबल साइज़ |
8K |
|
स्विचिंग सुविधाएँ |
ट्रांसमिशन मोड: स्टोरेज और फॉरवर्ड सिस्टम बैंडविड्थ: 48Gbps (नॉन-ट्रैफिक जाम) |
|
नेटवर्क मीडिया |
10BASE-T: CAT3, CAT4, CAT5 अन-शील्डेड ट्विस्टेड पेयर(≤100m) 100/1000BASE-TX: CAT5 या उससे ऊपर का शील्डेड ट्विस्टेड पेयर(≤100m) SFP पोर्ट, ट्रांसमिशन दूरी: 20Km, 40Km, 60Km, 80Km, 100Km |
|
LEDs |
पावर, नेटवर्क, फाइबर |
|

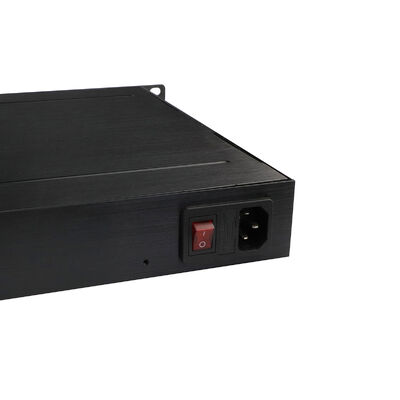

बिजली की आपूर्ति |
इनपुट वोल्टेज: AC220V नॉन-पोलर पावर इनपुट: समर्थन |
|
पर्यावरण |
कार्य तापमान: -40°～ 75°C कार्य आर्द्रता: 5%～95%, नॉन-कंडेंसिंग |
|
उद्योग मानक |
EMI: FCC पार्ट 15 सबपार्ट B क्लास A, EN 55022 क्लास A, EN61000-6-4- औद्योगिक वातावरण के लिए उत्सर्जन EMS: EN61000-6-2- औद्योगिक वातावरण के लिए प्रतिरक्षा, EN 61000-4-2 (ESD) लेवल 3, EN 61000-4-3 (RS) लेवल 3, EN 61000-4-4 (EFT) लेवल 3, EN 61000-4-5 (सर्ज) लेवल 3, EN 61000-4-6 (CS) लेवल 3, EN 61000-4-8 ट्रैफिक नियंत्रण: NEMA-TS2, कंपन: IEC 60068-2-6 फ्रीफॉल: IEC 60068-2-32, शॉक: IEC 60068-2-27 रेल ट्रैफिक: EN 50121-4 |
|
यांत्रिक जानकारी |
सुरक्षा वर्ग: IP30 आयाम: 483x 294.6 x 44.5mm |
|
वारंटी |
1 साल के भीतर प्रतिस्थापन; 3 साल की मरम्मत |
यह क्या प्रदान करता है
1. उच्च-घनत्व फाइबर और लचीला एक्सेस
12 हाई-स्पीड SFP पोर्ट (1G/2.5G) और 12 गिगाबिट RJ45 पोर्ट का संयोजन लंबी दूरी के फाइबर अपलिंक और स्थानीय डिवाइस एक्सेस के बीच एक आदर्श संतुलन प्रदान करता है।
20 किमी से 100 किमी फाइबर मॉड्यूल के लिए समर्थन बिना अतिरिक्त उपकरण के व्यापक औद्योगिक परिनियोजन, रिंग टोपोलॉजी और इंटर-बिल्डिंग कनेक्टिविटी को सक्षम बनाता है।
2. औद्योगिक-ग्रेड नेटवर्क रिडंडेंसी
निर्बाध संचालन सुनिश्चित करने के लिए, IM-FS121200GW ITU-T G.8032 ईथरनेट रिंग प्रोटेक्शन, ERPS, और STP/RSTP/MSTP का समर्थन करता है।
ये तंत्र सब-50 ms फॉल्ट रिकवरी प्रदान करते हैं, प्रभावी ढंग से नेटवर्क लूप को रोकते हैं और बड़े औद्योगिक बैकबोन नेटवर्क में डाउनटाइम को कम करते हैं।
3. उन्नत VLAN और मल्टीकास्ट नियंत्रण
व्यापक VLAN क्षमताएं - IEEE 802.1Q VLAN, MAC/IP/प्रोटोकॉल-आधारित VLAN, VLAN अनुवाद, और MVR सहित - सटीक ट्रैफिक सेगमेंटेशन और सुरक्षित मल्टी-सर्विस ऑपरेशन को सक्षम बनाती हैं।
बिल्ट-इन IGMP/MLD स्नूपिंग (v1/v2/v3) और मल्टीकास्ट फ़िल्टरिंग बैंडविड्थ उपयोग को अनुकूलित करती है, जिससे स्विच वीडियो निगरानी, औद्योगिक निगरानी और रीयल-टाइम डेटा वितरण के लिए आदर्श बन जाता है।
4. इंटेलिजेंट ट्रैफिक मैनेजमेंट और दक्षता
QoS-आधारित ट्रैफिक वर्गीकरण, CoS प्राथमिकता, द्विदिश दर सीमा, और ब्रॉडकास्ट स्टॉर्म सप्रेशन के साथ, महत्वपूर्ण नियंत्रण ट्रैफिक हमेशा प्राथमिकता लेता है।
9.6KB तक के जंबो फ्रेम के लिए समर्थन बड़े डेटा प्रवाह के लिए दक्षता में सुधार करता है, जबकि IEEE 802.3az एनर्जी एफिशिएंट ईथरनेट कम नेटवर्क उपयोग के दौरान बिजली की खपत को कम करता है।
5. एंटरप्राइज-क्लास सुरक्षा
मल्टी-लेयर सुरक्षा सुविधाओं में IEEE 802.1X प्रमाणीकरण, RADIUS/TACACS+, और ACL-आधारित एक्सेस नियंत्रण शामिल हैं ताकि नेटवर्क एज की सुरक्षा की जा सके।
अतिरिक्त सुरक्षा जैसे IP सोर्स गार्ड, ARP निरीक्षण, DHCP स्नूपिंग/रिले (विकल्प 82), और HTTPS/SSH v2 एन्क्रिप्शन स्पूफिंग, अनधिकृत पहुंच और दुर्भावनापूर्ण ट्रैफिक से बचाव करते हैं।
6. पूर्ण प्रबंधन और रखरखाव उपकरण
स्विच कई प्रबंधन विधियों का समर्थन करता है - वेब GUI, सिस्को-शैली CLI, SNMP v1/v2c/v3, और Telnet - मौजूदा NMS प्लेटफार्मों में आसान एकीकरण की अनुमति देता है।
फर्मवेयर रिडंडेंसी जैसे TFTP/HTTP अपग्रेड, RMON, पोर्ट मिररिंग, इवेंट लॉगिंग, DNS, NTP/SNTP, और बिल्ट-इन केबल डायग्नोस्टिक्स के साथ समस्या निवारण समय और रखरखाव लागत को काफी कम करता है।
7. औद्योगिक वातावरण के लिए निर्मित
EMI/EMS हस्तक्षेप, कंपन, शॉक और विद्युत सर्ज का सामना करने के लिए प्रमाणित, IM-FS121200GW कड़े औद्योगिक मानकों को पूरा करता है।
इसका मजबूत एन्क्लोजर और चौड़ी आर्द्रता सहनशीलता (10%-90% नॉन-कंडेंसिंग) कारखानों, सबस्टेशनों, सड़क किनारे कैबिनेट और बाहरी एन्क्लोजर में दीर्घकालिक स्थिरता सुनिश्चित करती है।
8. IPv6 तैयार
पूर्ण IPv6 समर्थन - प्रबंधन, QoS, ACL, SNMPv6, और ICMPv6 सहित - IPv6 माइग्रेशन, IIoT विस्तार, और स्मार्ट इंफ्रास्ट्रक्चर परियोजनाओं के लिए नेटवर्क को भविष्य-प्रूफ बनाता है।
यह कहाँ उपयोग किया जाता है
1. औद्योगिक बैकबोन और एग्रीगेशन नेटवर्क
बड़े विनिर्माण संयंत्रों, औद्योगिक पार्कों और खनन कार्यों में कोर या एग्रीगेशन स्विच के रूप में आदर्श। उच्च-घनत्व फाइबर पोर्ट रिडंडेंट रिंग आर्किटेक्चर को सक्षम करते हैं, जबकि प्रबंधित सुविधाएँ नेटवर्क सेगमेंटेशन और निगरानी को सरल बनाती हैं।
2. परिवहन और रेल प्रणाली
EN 50121-4 के पूर्ण अनुपालन के साथ, स्विच रेलवे संचार नेटवर्क, यातायात प्रबंधन प्रणालियों और सड़क किनारे कैबिनेट के लिए अच्छी तरह से अनुकूल है। फाइबर-आधारित रिंग सुरक्षा सिग्नलिंग, सीसीटीवी और यात्री सूचना प्रणालियों के लिए निरंतर संचालन सुनिश्चित करती है।
3. ऊर्जा, बिजली और उपयोगिता अवसंरचना
सबस्टेशनों, पवन फार्मों और स्मार्ट ग्रिड नेटवर्क में आमतौर पर तैनात किया जाता है, जहां चौड़ा तापमान सहनशीलता और स्थिर बिजली इनपुट आवश्यक हैं। QoS सुरक्षा और नियंत्रण डेटा की प्राथमिकता डिलीवरी सुनिश्चित करता है।
औद्योगिक डेटा सेंटर और पार्क इंटरकनेक्ट
2.5G फाइबर अपलिंक और 56Gbps स्विचिंग क्षमता के साथ, IM-FS121200GW औद्योगिक डेटा केंद्रों, नियंत्रण कक्षों और बैकबोन नेटवर्क के बीच हाई-स्पीड इंटरकनेक्शन का समर्थन करता है। लिंक एग्रीगेशन थ्रूपुट और रिडंडेंसी में सुधार करता है।
4. कठोर और दूरस्थ औद्योगिक स्थल
पेट्रोकेमिकल संयंत्रों, धातु विज्ञान सुविधाओं और दूरस्थ प्रतिष्ठानों के लिए उपयुक्त जहां धूल, विद्युत शोर और अत्यधिक तापमान आम हैं। रिमोट मैनेजमेंट और केबल डायग्नोस्टिक्स दुर्गम स्थानों में रखरखाव को सरल बनाते हैं।
5. IPv6-आधारित IIoT और स्मार्ट अवसंरचना
IIoT, स्मार्ट फैक्ट्री और स्मार्ट सिटी परिनियोजन के लिए एक उत्कृष्ट आधार, IPv6-सक्षम नेटवर्क पर सेंसर, नियंत्रकों और क्लाउड-आधारित प्रबंधन प्लेटफार्मों के निर्बाध एकीकरण को सक्षम करता है।
WEB जानकारी
STP, RSTP, MSTP, ITU-T G.8032 ईथरनेट प्रोटेक्शन रिंग (EPR) का समर्थन करता है
IEEE802.1q VLAN, VLAN पोर्ट, आधारित मैक VLAN, IP सबनेट VLAN का समर्थन करता है,
प्रोटोकॉल VLAN, VLAN कन्वर्ट, MVR
IGMP एजेंट रिपोर्ट, MLD स्नूपिंग का समर्थन करता है
सुरक्षा: पोर्ट और मैक IEEE802.1X, RADIUS, ACL, TACACS+, HTTP/HTTPS, SSL/SSH v2 पर आधारित
केबल निदान का समर्थन करता है और दोष बिंदु का पता लगा सकता है
IEEE802.3az EEE (एनर्जी एफिशिएंट ईथरनेट) प्रबंधन का समर्थन करता है, बिजली की खपत को अनुकूलित करता है
डायनामिक IEEE802.3ad LACP लिंक एग्रीगेशन, स्टैटिक लिंक एग्रीगेशन का समर्थन करता है
IGMP/MLD स्नूपिंग V1/V2/V3, IGMP फ़िल्टरिंग/मॉड्यूलेटिंग, IGMP सर्च का समर्थन करता है
RMON, MIB II, मिरर इमेज, इवेंट लॉग, DNS, NTP/SNTP, IEEE802.1ab LLDP का समर्थन करता है
Qos, ट्रांसपोर्ट क्लासिफिकेशन Qos, Cos, बैंडविड्थ नियंत्रण का समर्थन करता है
(इनपुट/आउटपुट दिशा), स्टॉर्म सप्रेशन, विभेदित सेवाएं
IPV6 Telnet सर्वर /ICMP v6, SNMP, HTTP, SSH/SSL, NTP/SNTP, TFTP, QoS, ACL का समर्थन करता है।
सिस्को® जैसे CLI, वेब प्रबंधन, SNMP v1/v2c/v3, Telnet का समर्थन करता है
TFTP और HTTP के माध्यम से सॉफ्टवेयर अपग्रेड का समर्थन करता है, फर्मवेयर रिडंडेंसी अपग्रेड को विफल होने से रोकता है
DHCP क्लाइंट/रिले/स्नूपिंग/स्नूपिंग विकल्प 82/रिले विकल्प 82 का समर्थन करता है
सामान
|
औद्योगिक ऑप्टिकल मॉड्यूल |
|
|
OSPL1G05D |
1000BASE-SX |
|
OSPL1G06D |
1000BASE-SX(1310nm) |
|
OSPL1G20D |
1000BASE-LX |
|
OSPL1G40D |
1000BASE-EX |
|
OSBL1G20D-35 |
1000BASE-BX-U(TX 1310 RX1550) |
|
OSBL1G20D-53 |
1000BASE-BX-D(TX 1550 RX1310) |
