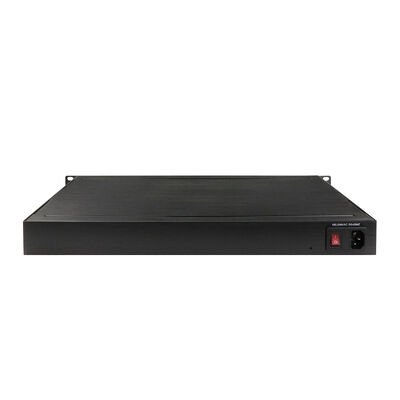

24 पोर्ट रैक माउंट करने योग्य L2/L3 प्रबंधित गीगाबिट फाइबर स्विच
24 पोर्ट नेटवर्क स्विच का विनिर्देश
| उत्पाद का नाम | 10/100/1000Mbps औद्योगिक प्रबंधित फाइबर स्विच (4F+24TP) |
| मॉडल नं. | IM-FS042400GW |
| पोर्ट |
4 x 1000Mpbs SFP पोर्ट (पोर्ट FX3 और FX4 COMBP पोर्ट हैं) 24x10/100/1000M UTP RJ45 ((पोर्ट 23 और 24 COMBO पोर्ट हैं) |
| मानक | आईईईई 802.3, IEEE802.3U, IEEE802.3ab, IEEE802.3z, IEEE802.1d STP, IEEE802.1w RSTP, IEEE802.1s MSTP, ITU-T G.8023 EPR/Y1344, IEEE802.1Q, IEEE802.1X, IEEE802.3ad, IEEE802.3x, IEEE802.3af, IEEE802.3at, IEEE802.1ad, IEEE802.1p, IEEE802.1ab, IEEE802.3az |
| VLAND आईडी | 4096 |
| जंबो फ्रेम | 9.6KB |
| मैक पता तालिका का आकार | 8K |
| पो मानक | IEEE802.3af, IEEE802.3at (पो वैकल्पिक है, डिफ़ॉल्ट पो के बिना है) |
| स्विचिंग विशेषताएं |
प्रसारण मोडः भंडारण और आगे सिस्टम बैंडविड्थः 56Gbps (गैर ट्रैफिक जाम) |
| नेटवर्क मीडिया |
10BASE-T: CAT3, CAT4, CAT5 अन-स्किल्ड ट्विस्ट जोड़ी ((≤100m) 100/1000BASE-TX: CAT5 या उससे ऊपर की ढाल वाली घुमावदार जोड़ी ((≤100m) एसएफपी पोर्ट, संचरण दूरीः 20 किमी, 40 किमी, 60 किमी, 80 किमी, 100 किमी |
| एल ई डी | बिजली, नेटवर्क, फाइबर |
| विद्युत आपूर्ति |
इनपुट वोल्टेजः AC220V गैर ध्रुवीय शक्ति इनपुटः समर्थन |
| पर्यावरण |
कार्य तापमानः -40°° से 85°C कार्य आर्द्रताः 5%~95%, नॉन कंडेनसिंग |
| उद्योग मानक |
ईएमआईः एफसीसी भाग 15 उपभाग बी वर्ग ए, EN 55022 वर्ग ए, EN61000-6-4- औद्योगिक वातावरण के लिए उत्सर्जन ईएमएसः EN61000-6-2-औद्योगिक वातावरण के लिए प्रतिरक्षा, EN 61000-4-2 (ESD) स्तर 3, EN 61000-4-3 (RS) स्तर 3, EN 61000-4-4 (EFT) स्तर 3, EN 61000-4-5 (सर्ज) स्तर 3, EN 61000-4-6 (CS) स्तर 3,एन 61000-4-8 यातायात नियंत्रण: NEMA-TS2, कंपनः IEC 60068-2-6 मुक्त गिरावटः आईईसी 60068-2-32, झटकाः आईईसी 60068-2-27 रेल यातायातः EN 50121-4 |
| मैकेनिकल सूचना |
सुरक्षा वर्गः IP30 आयाम: 483x294.6x44.5 मिमी |
| वारंटी | 1 वर्ष के भीतर प्रतिस्थापन; 3 वर्ष की मरम्मत |
प्रमुख विशेषताएं
1पोर्ट आर्किटेक्चर और मीडिया लचीलापन
स्विच 4 × 1000 एमबीपीएस एसएफपी फाइबर पोर्ट प्रदान करता है, जो 20 किमी से 100 किमी तक की संचरण दूरी के साथ एकल-मोड और बहु-मोड मॉड्यूल का समर्थन करता है।
फाइबर इंटरफेस में से दो COMBO पोर्ट के रूप में कार्य करते हैं, फाइबर या तांबे के चयन की अनुमति देने के लिए संबंधित तांबे के पोर्ट के साथ भौतिक संसाधनों को साझा करते हैं।
इसके अतिरिक्त, 24 × 10/100/1000 एमबीपीएस आरजे45 ईथरनेट पोर्ट तेजी से डिवाइस एकीकरण के लिए ऑटो-वार्तालाप और ऑटो एमडीआई/एमडीआईएक्स का समर्थन करते हैं।
पोर्ट 23 और 24 को COMBO इंटरफेस के रूप में भी लागू किया गया है, जिससे सीमित औद्योगिक स्थलों में वायरिंग लचीलापन और बढ़ जाता है।
तांबे के पोर्ट 100 मीटर तक के मानक ईथरनेट केबलिंग का समर्थन करते हैं, जो कि विरासत और आधुनिक औद्योगिक उपकरणों दोनों के साथ संगतता सुनिश्चित करते हैं।
2औद्योगिक हार्डवेयर डिजाइन
घेर के आयाम (483 × 294.6 × 44.5 मिमी) रैक-माउंटेड औद्योगिक अलमारियों के लिए अनुकूलित हैं।
धातु का आवास IP30 सुरक्षा मानकों को पूरा करता है, धूल के प्रवेश और यांत्रिक प्रभाव का प्रतिरोध प्रदान करता है।
दोहरे एसी 220 वी गैर-ध्रुवीय बिजली इनपुट ध्रुवीयता चिंताओं को समाप्त करते हैं और बिजली विश्वसनीयता को बढ़ाते हैं।
यह उपकरण एफसीसी पार्ट 15 क्लास ए और एन 61000-4 स्तर 3 सहित सख्त ईएमआई और ईएमएस आवश्यकताओं को पूरा करता है, जिससे उच्च हस्तक्षेप वाले वातावरण में स्थिर संचालन सुनिश्चित होता है।
3नेटवर्क रिडंडेंसी और गलती रिकवरी
यह स्विच तेज रिंग आधारित रिडंडेंसी के लिए ITU-T G.8032 ईथरनेट प्रोटेक्शन रिंग (EPR) का समर्थन करता है।
ईआरपीएस, एसटीपी, आरएसटीपी और एमएसटीपी के लिए अतिरिक्त समर्थन विभिन्न औद्योगिक नेटवर्क टोपोलॉजी के साथ संगतता सुनिश्चित करता है।
≤50 एमएस के दोष पुनर्प्राप्ति समय लिंक विफलताओं के दौरान सेवा में व्यवधान को कम करते हैं।
अंतर्निहित लूप का पता लगाने और दमन तंत्र प्रसारण तूफान और नेटवर्क अस्थिरता को रोकता है।
4वीएलएएन और मल्टीकास्ट यातायात नियंत्रण
कई वीएलएएन तंत्र समर्थित हैं, जिनमें आईईईई 802.1 क्यू वीएलएएन, पोर्ट-आधारित वीएलएएन, मैक-आधारित वीएलएएन, आईपी सबनेट वीएलएएन और प्रोटोकॉल-आधारित वीएलएएन शामिल हैं।
वीएलएएन अनुवाद खंडित नेटवर्क डोमेन के बीच निर्बाध परस्पर संबंध की अनुमति देता है।
मल्टीकास्ट वीएलएएन पंजीकरण (एमवीआर) वीएलएएन सीमाओं के पार कुशल मल्टीकास्ट स्ट्रीम वितरण को सक्षम बनाता है।
मल्टीकास्ट यातायात को फ़िल्टरिंग और एजेंट रिपोर्टिंग कार्यों के साथ IGMP और MLD स्नूपिंग (v1/v2/v3) का उपयोग करके अनुकूलित किया जाता है।
ये विशेषताएं बड़े पैमाने पर तैनाती में अनावश्यक मल्टीकास्ट बाढ़ को काफी कम करती हैं।
5गुणवत्ता और यातायात अनुकूलन
स्विच डेटा अखंडता सुनिश्चित करने के लिए एक स्टोर-एंड-फॉरवर्ड अग्रेषण तंत्र का उपयोग करके काम करता है।
9.6 केबी तक के जंबो फ्रेम के लिए समर्थन बड़े डेटा पैकेट के लिए संचरण दक्षता में सुधार करता है।
QoS कार्यों में यातायात वर्गीकरण, प्राथमिकता अनुसूची, CoS अंकन और दर सीमा शामिल है।
प्रवेश और निकास बैंडविड्थ नियंत्रण कनेक्टेड उपकरणों के बीच संसाधनों का उचित आवंटन सुनिश्चित करता है।
तूफान नियंत्रण तंत्र प्रसारण, मल्टीकास्ट और अज्ञात यूनिकास्ट यातायात को दबाता है।
आईईईई 802.3az ऊर्जा कुशल ईथरनेट गतिशील रूप से कम यातायात अवधि के दौरान बिजली की खपत को कम करता है।
6सुरक्षा एवं अभिगम नियंत्रण
पोर्ट या मैक पते के आधार पर आईईईई 802.1एक्स प्रमाणीकरण के माध्यम से नेटवर्क पहुँच सुरक्षित है।
RADIUS और TACACS+ के माध्यम से केंद्रीकृत प्रमाणीकरण समर्थित है।
लचीली एसीएल नीतियां परिमाणित यातायात फ़िल्टरिंग और पहुँच प्रतिबंध प्रदान करती हैं।
अतिरिक्त सुरक्षा उपायों में आईपी सोर्स गार्ड, डायनामिक एआरपी निरीक्षण और एचटीटीपीएस, एसएसएल और एसएसएच वी2 का उपयोग करके एन्क्रिप्टेड प्रबंधन पहुंच शामिल हैं।
विकल्प 82 के साथ डीएचसीपी स्नूपिंग और डीएचसीपी रिले आईपी पते के आवंटन की रक्षा करते हैं और दुष्ट डीएचसीपी हमलों को रोकते हैं.
7. लिंक एग्रीगेशन
यह स्विच स्थैतिक संचलन तथा आईईईई 802.3ad एलएसीपी का समर्थन करता है।
बैंडविड्थ और अतिरेक बढ़ाने के लिए कई भौतिक लिंक को एक ही तार्किक इंटरफ़ेस में जोड़ा जा सकता है।
एग्रीगेशन समूह 4 जीबीपीएस तक की थ्रूपुट प्रदान कर सकते हैं, जो बैकबोन और एग्रीगेशन-लेयर कनेक्शन के लिए उपयुक्त हैं।
8प्रबंधन और रखरखाव
प्रबंधन पहुंच सिस्को-शैली के सीएलआई, वेब जीयूआई, एसएनएमपी v1/v2c/v3 और टेलनेट के माध्यम से उपलब्ध है।
फर्मवेयर अपग्रेड TFTP और HTTP के माध्यम से समर्थित हैं, अपग्रेड विफलताओं को रोकने के लिए छवि अतिरेक के साथ।
निगरानी सुविधाओं में आरएमओएन, एमआईबी II और विस्तृत घटना लॉगिंग शामिल हैं।
पोर्ट मिररिंग यातायात विश्लेषण और समस्या निवारण को सक्षम बनाता है।
एकीकृत केबल डायग्नोस्टिक्स से तारों की खराबी की पहचान होती है, जैसे कि खुलने या शॉर्ट्स, जिससे साइट पर रखरखाव का समय कम हो जाता है।
समय सिंक्रनाइज़ेशन एनटीपी और एसएनटीपी के माध्यम से समर्थित है।
9. IPv6 तैयारता
स्विच प्रबंधन और अग्रेषण विमानों में पूर्ण IPv6 समर्थन प्रदान करता है।
समर्थित सेवाओं में IPv6 Telnet, ICMPv6, SNMPv6, HTTPv6, IPv6, TFTPv6 और NTPv6 पर SSH/SSL शामिल हैं।
IPv6 ACL और IPv6 QoS दोहरे-स्टैक या केवल IPv6 नेटवर्क में नीति के सुसंगत प्रवर्तन को सुनिश्चित करते हैं।
10पर्यावरण विश्वसनीयता
उपकरण को IEC 60068 मानकों के अनुसार कंपन, झटके और मुक्त गिरने के लिए परीक्षण किया जाता है।
यह 5%~95% नॉन-कंडेनसिंग आर्द्रता में विश्वसनीय रूप से काम करता है।
रेल प्रणालियों, बाहरी अलमारियों, खनन सुविधाओं और पेट्रोकेमिकल संयंत्रों में निरंतर संचालन के लिए डिज़ाइन किया गया।
वेब यूआई
आवेदन
1बड़े पैमाने पर औद्योगिक स्वचालन
बड़े कारखानों और प्रक्रिया स्वचालन प्रणालियों में व्यापक डिवाइस कनेक्टिविटी का समर्थन करता है।
आरजे45 पोर्ट पीएलसी, सेंसर, एचएमआई, नियंत्रक और औद्योगिक रोबोट को जोड़ते हैं।
वीएलएएन विभाजन उत्पादन, निगरानी और प्रबंधन यातायात को अलग करता है।
रिंग रिडंडेंसी और लिंक एग्रीगेशन जटिल उत्पादन लाइनों में स्थिर संचार सुनिश्चित करते हैं।
2परिवहन एवं रेल प्रणाली
पूरी तरह से EN 50121-4 के अनुरूप, रेल संचार और यातायात नियंत्रण नेटवर्क के लिए उपयुक्त है।
रिंग सुरक्षा प्रोटोकॉल सिग्नलिंग और निगरानी प्रणालियों में तेजी से वसूली सुनिश्चित करते हैं।
कॉम्बो बंदरगाहों से सड़क किनारे कैबिनेट और स्टेशनों में फाइबर और तांबे का सह-अस्तित्व सरल हो जाता है।
3ऊर्जा और उपयोगिता बुनियादी ढांचा
सबस्टेशन, पवन संयंत्र और स्मार्ट ग्रिड तैनाती के लिए आदर्श।
फाइबर पोर्ट नियंत्रण केंद्रों और फील्ड उपकरण के बीच लंबी दूरी के लिंक को सक्षम करते हैं।
व्यापक तापमान सहिष्णुता बाहरी और दूरस्थ स्थापनाओं का समर्थन करती है।
4औद्योगिक पार्क और डाटा सेंटर की रीढ़
औद्योगिक क्षेत्रों में एकत्रीकरण या रीढ़ की हड्डी स्विच के रूप में कार्य करता है।
उच्च स्विचिंग क्षमता सर्वर और नियंत्रण प्रणालियों के बीच भारी पूर्व-पश्चिम यातायात का समर्थन करती है।
लचीला मीडिया चयन रीढ़ की हड्डी वास्तुकला डिजाइन को अनुकूलित करता है।
5. कठोर वातावरण बड़ी तैनाती
खनन, धातु और पेट्रोकेमिकल उद्योगों में प्रयोग किया जाता है।
धूल, विद्युत चुम्बकीय हस्तक्षेप और अत्यधिक तापमान परिवर्तन का प्रतिरोध करता है।
दूरस्थ प्रबंधन और निदान बड़ी साइटों पर रखरखाव के प्रयास को कम करता है।
6वीडियो निगरानी एवं निगरानी
बड़े पैमाने पर आईपी कैमरा तैनाती के लिए अनुकूलित।
मल्टीकास्ट नियंत्रण बैंडविड्थ की बर्बादी को कम करता है।
QoS छवि स्थिरता सुनिश्चित करने के लिए वीडियो स्ट्रीम को प्राथमिकता देता है।
7. IPv6 माइग्रेशन और IIoT नेटवर्क
IPv6 पर संक्रमण करने वाले स्मार्ट शहरों, डिजिटल कारखानों और IIoT प्लेटफार्मों के लिए उपयुक्त।
अगली पीढ़ी के औद्योगिक नेटवर्क आर्किटेक्चर के साथ दीर्घकालिक संगतता सुनिश्चित करता है।
सहायक उपकरण
|
औद्योगिक ऑप्टिकल मॉड्यूल |
|
|
OSPL1G05D |
1000BASE-SX |
|
OSPL1G06D |
1000BASE-SX ((1310nm) |
|
OSPL1G20D |
1000BASE-LX |
|
OSPL1G40D |
1000BASE-EX |
|
OSBL1G20D-35 |
1000BASE-BX-U ((TX 1310 RX1550) |
|
OSBL1G20D-53 |
1000BASE-BX-D ((TX 1550 RX1310) |
