8 पोर्ट लेयर 2 प्रबंधनीय 2.5G फाइबर स्विच
विशेषताएँ
|
उत्पाद का नाम |
10/100/1000Mbps प्रबंधित औद्योगिक फाइबर स्विच (2F+6TP) |
|
मॉडल नंबर |
IM-FS260GW |
|
पोर्ट |
2*100/1000/2500Mpbs SFP पोर्ट SM: 1310nm/1550nm, 20Km; 1490nm/1550nm, 40~120Km MM: 1310nm, 2Km; 850nm, 500-मीटर 6*10/100/1000M UTP RJ45 (MDI/MDIX ऑटो-सेंसिंग का समर्थन) |
|
प्रोटोकॉल |
IEEE 802.3 IEEE802.3U IEEE802.3ab IEEE802.3z IEEE802.1d STP IEEE802.1w RSTP IEEE802.1s MSTP ITU-T G.8023 EPR/Y.1344 IEEE802.1Q IEEE802.1X IEEE802.3ad IEEE802.3x IEEE802.1ad IEEE802.1p IEEE802.1ab IEEE802.3az |
|
स्विचिंग सुविधाएँ |
संचरण मोड: भंडारण और अग्रेषण फॉरवर्डिंग विलंब:<10us सिस्टम बैंडविड्थ: 22Gbps (गैर-ट्रैफिक जाम) DRAM आकार: 128M फ्लैश आकार: 16M VLAND ID: 4096 MAC पता तालिका आकार: 8K जंबो फ्रेम: 9.6KB |
|
नेटवर्क मीडिया |
10BASE-T: CAT3, CAT4, CAT5 बिना परिरक्षित मुड़ जोड़ी (≤100m) 100/1000BASE-TX: CAT5 या उससे ऊपर परिरक्षित मुड़ जोड़ी (≤100m) |
|
एल ई डी |
पावर, नेटवर्क, फाइबर PWR: पावर
नारंगी: लिंक/एसीटी हरा: 1000M नेटवर्क स्पीड (जब यह 100Mb/s हो तो बंद)
फाइबर: FX1/FX2 |
|
बिजली की आपूर्ति |

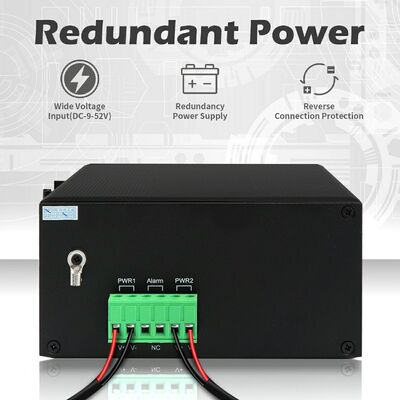

रिडंडेंट DC12V~DC52V इनपुट, आमतौर पर DC12V/DC24V/DC48V रिवर्स कनेक्शन: समर्थन |
|
बिजली की खपत |
पूर्ण लोडिंग≤5W |
|
पर्यावरण |
कार्य तापमान: -40°C～75°C भंडारण तापमान: -40°C～85°C कार्यकारी आर्द्रता: 10%～90%, गैर-संघनक भंडारण आर्द्रता: 10%～95%, गैर-संघनक |
|
उद्योग मानक |
ESD: IEC61000-4-2, ±15KV एयर, ±6KV संपर्क EFT: IEC61000-4-4, सामान्य ±6KV सर्ज: IEC61000-4-5, विभेदक ±2KV, सामान्य±6KV |
|
प्रमाणीकरण |
CE-EMC: EN 55032:2015+AC: 2016+A1:2020+A11: 2020 EN 55035:2017+A11: 2020/EN IEC 61000-3-2:2019/A1: 2021 EN 61000-3-3: 2013/A2: 2021/AC:2022 CE-LVD: EN IEC 62368-1: 2020+A11:2020 FCC: 47 CFR FCC भाग 15 उपभाग B (कक्षा B) ANSI C63.4: 2014 |
|
यांत्रिक जानकारी |
शेल: नालीदार धातु शेल, IP40 ग्रेड स्तर आयाम: 158*115*60mm माउंटिंग विधि: दीन-रेल/वॉल माउंटिंग वजन: 0.75Kg/0.9Kg (नेट/सकल) |
|
वारंटी |
3 साल, आजीवन तकनीकी सहायता |
मुख्य विशेषताएँ
1. बहुमुखी पोर्ट कॉन्फ़िगरेशन: 2 x 2.5Gbps SFP फाइबर पोर्ट (SM/MM संगत, 500m–120Km ट्रांसमिशन) + 6 x 10/100/1000M UTP RJ45 पोर्ट (ऑटो-सेंसिंग MDI/MDIX), औद्योगिक टर्मिनलों के लिए फाइबर और कॉपर नेटवर्क के निर्बाध कनेक्शन की सुविधा प्रदान करता है।
2. उन्नत रिंग और स्पैनिंग ट्री सपोर्ट: ITU-T G.8032 ईथरनेट प्रोटेक्शन रिंग (EPR) और IEEE 802.1d STP/802.1w RSTP/802.1s MSTP प्रोटोकॉल के अनुरूप, महत्वपूर्ण अनुप्रयोगों में तेज़ नेटवर्क रिकवरी (रिंग टोपोलॉजी के लिए आदर्श) और लूप रोकथाम सुनिश्चित करता है।
3. उच्च-दक्षता डेटा प्रोसेसिंग: स्टोर-एंड-फॉरवर्ड ट्रांसमिशन मोड को अपनाता है जिसमें <10us फॉरवर्डिंग विलंब, 22Gbps नॉन-ब्लॉकिंग सिस्टम बैंडविड्थ, 19.344Mpps फॉरवर्डिंग दर, 8K MAC एड्रेस टेबल, 4096 VLAN ID, और 4Mb पैकेट बफर—9.6KB तक जंबो फ्रेम का समर्थन करता है ताकि बड़े डेटा ट्रांसमिशन को सुचारू बनाया जा सके।
4. मजबूत हार्डवेयर विनिर्देश: 128M DRAM और 16M फ्लैश मेमोरी से लैस, स्थिर नेटवर्क संचालन के लिए डेटा प्रोसेसिंग और स्टोरेज क्षमताओं को बढ़ाता है।
5. मजबूत पर्यावरणीय अनुकूलन क्षमता: IP40 धूल सुरक्षा के साथ नालीदार धातु शेल, 6KV सर्ज सुरक्षा (IEC 61000-4-5: विभेदक ±2KV, सामान्य ±6KV), और ESD (±15KV एयर, ±6KV संपर्क) और EFT (±6KV) का प्रतिरोध। -40°C～75°C कार्य तापमान और -40°C～85°C भंडारण तापमान पर संचालित होता है, जिसमें 10%～95% गैर-संघनक आर्द्रता होती है—कठोर बाहरी और औद्योगिक वातावरण के लिए उपयुक्त।
6. व्यापक नेटवर्क प्रबंधन: सहज कॉन्फ़िगरेशन के लिए वेब GUI, Cisco®-जैसे CLI, SNMP v1/v2c/v3, और Telnet का समर्थन करता है। केबल डायग्नोसिस (फॉल्ट पॉइंट लोकेशन), पावर ऑप्टिमाइजेशन के लिए IEEE 802.3az एनर्जी एफिशिएंट ईथरनेट (EEE), और VLAN (802.1q), डायनेमिक/स्टैटिक लिंक एग्रीगेशन (LACP), QoS, और स्टॉर्म सप्रेशन सहित उन्नत सुविधाएँ।
7. मजबूत सुरक्षा तंत्र: नेटवर्क एक्सेस और डेटा ट्रांसमिशन की सुरक्षा के लिए IEEE 802.1X प्रमाणीकरण, RADIUS, ACL, TACACS+, और HTTPS/SSL/SSH v2 एन्क्रिप्शन को एकीकृत करता है। फर्मवेयर रिडंडेंसी, DHCP क्लाइंट/रिले/स्नूपिंग, RMON, MIB II, और भविष्य के लिए IPv6 संगतता के साथ TFTP/HTTP के माध्यम से सॉफ़्टवेयर अपग्रेड का समर्थन करता है।

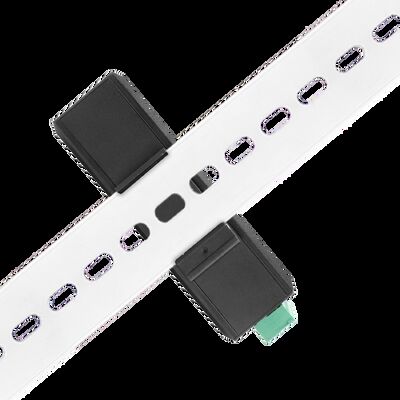

8. लचीला इंस्टॉलेशन और अनुपालन: तंग नियंत्रण कैबिनेट में आसान एकीकरण के लिए Din-रेल या वॉल माउंटिंग का समर्थन करता है, जिसमें 15811560mm (नेट वजन 0.75Kg) का कॉम्पैक्ट आयाम है। CE-EMC (EN 55032/55035), CE-LVD (EN IEC 62368-1), और FCC (47 CFR भाग 15 उपभाग B कक्षा B) प्रमाणपत्रों का अनुपालन करता है, जो सख्त औद्योगिक मानकों को पूरा करता है।
9. लंबी दूरी की कनेक्टिविटी: फाइबर पोर्ट 120Km तक ट्रांसमिशन दूरी (सिंगल-मोड) का समर्थन करते हैं, जबकि RJ45 पोर्ट CAT3/CAT4/CAT5 (10BASE-T) और CAT5+ (100/1000BASE-TX) केबल के साथ 100m तक काम करते हैं—बड़े पैमाने पर औद्योगिक साइट तैनाती के लिए आदर्श।
अवलोकन

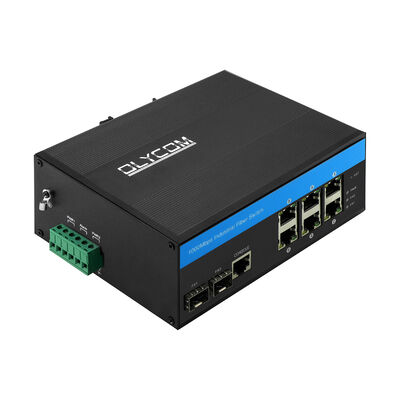

Olycom IM-FS260GW एक उच्च-प्रदर्शन वाला 8 पोर्ट L2+ रिंग प्रबंधित औद्योगिक ईथरनेट स्विच है जो कठोर औद्योगिक सेटिंग्स में स्थिर और लचीले नेटवर्क कनेक्टिविटी के लिए तैयार किया गया है।
इसमें 2 x 100/1000/2500Mbps SFP फाइबर पोर्ट (सिंगल-मोड और मल्टी-मोड फाइबर दोनों का समर्थन करता है जिसमें 500m से 120Km तक की ट्रांसमिशन दूरी होती है) और 6 x ऑटो-सेंसिंग 10/100/1000Mbps UTP RJ45 पोर्ट (MDI/MDIX के साथ पूरी तरह से संगत) शामिल हैं, जो विभिन्न औद्योगिक उपकरणों के लिए लचीले फाइबर-टू-कॉपर एकीकरण को सक्षम करते हैं।
चरम स्थितियों का सामना करने के लिए इंजीनियर, स्विच -40°C से 75°C तक के तापमान रेंज में संचालित होता है, IP40 सुरक्षा रेटिंग रखता है, और 6KV ईथरनेट सर्ज सुरक्षा से लैस है—EMC औद्योगिक-ग्रेड आवश्यकताओं को पूरा करता है और FCC और CE मानकों का अनुपालन करता है। 22Gbps की नॉन-ब्लॉकिंग सिस्टम बैंडविड्थ और उन्नत रिंग नेटवर्क प्रोटोकॉल के समर्थन के साथ, यह कुशल डेटा ट्रांसमिशन और त्वरित फॉल्ट रिकवरी सुनिश्चित करता है, जो इसे महत्वपूर्ण औद्योगिक बुनियादी ढांचे और बड़े पैमाने पर नेटवर्क तैनाती के लिए एक विश्वसनीय विकल्प बनाता है।
यह दीर्घकालिक परिचालन मन की शांति के लिए 3 साल की वारंटी और आजीवन तकनीकी सहायता भी प्रदान करता है।
अनुप्रयोग
1. स्वचालन-केंद्रित औद्योगिक नेटवर्क
स्वचालित उत्पादन वातावरण के भीतर एक संचार रीढ़ के रूप में तैनात, नियंत्रण इकाइयों, संवेदी उपकरणों और औद्योगिक उपकरणों के बीच निर्बाध संपर्क को सक्षम करता है। परिचालन नियंत्रण, निदान और उत्पादन निरीक्षण के लिए लगातार डेटा उपलब्धता सुनिश्चित करता है।
2. परिवहन और सार्वजनिक बुनियादी ढांचा प्रणाली
सड़क यातायात और रेलवे संचार वातावरण में लागू किया जाता है जहां नेटवर्क निरंतरता महत्वपूर्ण है। त्वरित रिकवरी तंत्र के साथ रिंग-आधारित आर्किटेक्चर यातायात सिग्नलिंग और रेल संचालन के लिए सिस्टम की उपलब्धता बनाए रखने में मदद करते हैं, यहां तक कि लिंक या नोड विफलता की स्थिति में भी।
3. फाइबर-सक्षम निजी संचार नेटवर्क
उच्च-क्षमता वाले डेटा परिवहन का समर्थन करने के लिए ऑप्टिकल संचार बुनियादी ढांचे और एंटरप्राइज़-ग्रेड निजी नेटवर्क के भीतर स्थित है। फाइबर SFP इंटरफेस भौगोलिक रूप से बिखरे हुए सुविधाओं और नेटवर्क नोड्स के बीच विश्वसनीय, लंबी दूरी की कनेक्टिविटी की अनुमति देते हैं।
4. रिमोट इंडस्ट्रियल एसेट्स और सुपरवाइजरी नेटवर्क
उपयोगिता स्टेशनों, खनन स्थलों और ऊर्जा उत्पादन सुविधाओं जैसे दूरस्थ और मानव रहित औद्योगिक प्रतिष्ठानों के लिए कनेक्टिविटी का समर्थन करता है। चुनौतीपूर्ण वातावरण में विश्वसनीय रूप से संचालित करने के लिए डिज़ाइन किया गया है, जबकि केंद्रीकृत निगरानी और दूरस्थ कॉन्फ़िगरेशन को सक्षम करता है।
5. आउटडोर निगरानी और एक्सेस नेटवर्क
सुरक्षा और निगरानी अनुप्रयोगों के लिए बाहरी कैबिनेट में स्थापित, IP कैमरों, वायरलेस उपकरणों और एज मॉनिटरिंग सिस्टम के लिए स्थिर नेटवर्क एक्सेस प्रदान करता है। औद्योगिक-ग्रेड सुरक्षा विद्युत वृद्धि और चरम मौसम की स्थिति में निरंतर संचालन सुनिश्चित करती है।
6. एंटरप्राइज़-स्केल इंडस्ट्रियल कनेक्टिविटी
औद्योगिक परिसरों, रसद संचालन और औद्योगिक पार्कों के लिए एक नेटवर्किंग फाउंडेशन के रूप में कार्य करता है, विविध व्यावसायिक और परिचालन सेवाओं को समायोजित करने के लिए खंडित नेटवर्क आर्किटेक्चर और प्राथमिकता वाले ट्रैफ़िक हैंडलिंग का समर्थन करता है।
IEEE802.3az EEE (ऊर्जा कुशल ईथरनेट) प्रबंधन का समर्थन करें, बिजली की खपत को अनुकूलित करें
एसटीपी, आरएसटीपी, एमएसटीपी, आईटीयू-टी जी.8032 ईथरनेट प्रोटेक्शन रिंग (ईपीआर) का समर्थन करें
क्यूओएस, परिवहन वर्गीकरण क्यूओएस, कॉस, बैंडविड्थ नियंत्रण (इनपुट/आउटपुट दिशा), स्टॉर्म सप्रेशन, विभेदित सेवाओं का समर्थन करें
IEEE802.1q VLAN, VLAN पोर्ट, मैक VLAN, IP सबनेट VLAN, प्रोटोकॉल VLAN, VLAN कन्वर्ट, MVR पर आधारित समर्थन करें
डायनेमिक IEEE802.3ad LACP लिंक एग्रीगेशन, स्टैटिक लिंक एग्रीगेशन का समर्थन करें
IGMP/MLD स्नूपिंग V1/V2/V3, IGMP फ़िल्टरिंग/मॉड्यूलेटिंग, IGMP सर्चिंग का समर्थन करें
IGMP एजेंट रिपोर्ट, MLD स्नूपिंग का समर्थन करें
सुरक्षा: पोर्ट और मैक IEEE802.1X, RADIUS, ACL, TACACS+, HTTP/HTTPS, SSL/SSH v2 पर आधारित
Cisco® जैसे CLI, वेब प्रबंधन, SNMP v1/v2c/v3, Telnet का समर्थन करें
TFTP और HTTP के माध्यम से सॉफ़्टवेयर अपग्रेड का समर्थन करें, फर्मवेयर रिडंडेंसी अपग्रेड विफल होने से रोकती है
अक्सर पूछे जाने वाले प्रश्न
1, यह किस चिप पर आधारित है?
ओलीकॉम: विटेस
2, क्या मैं इसे अनुकूलित कर सकता हूँ?
ओलीकॉम: हाँ
हम OEM सेवाएँ जैसे लोगो, मॉडल का नाम, लेबल, PVC मास्क और उत्पाद भागों (माउंटिंग किट, पावर टर्मिनल ब्लॉक आदि) का समर्थन करते हैं
3, क्या मैं इसे 10/100M उपकरणों से कनेक्ट कर सकता हूँ?
ओलीकॉम: हाँ
LAN पोर्ट के लिए, वे 10/100/1000M ऑटो-सेंसिंग हैं
फाइबर पोर्ट के लिए, कृपया वेब GUI या CLI के माध्यम से 100Mbps की गति कॉन्फ़िगर करें
4, क्या आप SKD/CKD करते हैं?
ए: हाँ
एक फ़ैक्टरी के रूप में, हमने इस पर कई बार काम किया है।
