Olycom 8-पोर्ट L2+ वेब प्रबंधनीय गीगाबिट नेटवर्क स्विच
विशिष्टता
|
उत्पाद का नाम |
10/100/1000Mbps प्रबंधित औद्योगिक फाइबर स्विच (1F+8TP) |
|
मॉडल नंबर |
IM-FS180GW |
|
पोर्ट |
1*100/1000/2500Mpbs SFP पोर्ट SM: 1310nm/1550nm, 20Km; 1490nm/1550nm, 40~120Km MM: 1310nm, 2Km; 850nm, 500-मीटर 8*10/100/1000M UTP RJ45(MDI/MDIX ऑटो-सेंसिंग का समर्थन करें) |
|
प्रोटोकॉल |
IEEE 802.3 IEEE802.3U IEEE802.3ab IEEE802.3z IEEE802.1d STP IEEE802.1w RSTP IEEE802.1s MSTP ITU-T G.8023 EPR/Y.1344 IEEE802.1Q IEEE802.1X IEEE802.3ad IEEE802.3x IEEE802.1ad IEEE802.1p IEEE802.1ab IEEE802.3az |
|
स्विचिंग सुविधाएँ |
ट्रांसमिशन मोड: स्टोरेज और फॉरवर्ड फॉरवर्डिंग विलंब:<10us सिस्टम बैंडविड्थ: 21Gbps (गैर-ट्रैफिक जाम) DRAM आकार: 128M फ्लैश आकार: 16M VLAND ID: 4096 MAC एड्रेस टेबल आकार: 8K जंबो फ्रेम: 9.6KB |
|
नेटवर्क मीडिया |
10BASE-T: CAT3, CAT4, CAT5 अन-शील्डेड ट्विस्टेड पेयर (≤100m) 100/1000BASE-TX: CAT5 या उससे ऊपर का शील्डेड ट्विस्टेड पेयर (≤100m) |
|
एल ई डी |
पावर, नेटवर्क, फाइबर PWR: पावर
नारंगी: लिंक/एसीटी हरा: 1000M नेटवर्क स्पीड (जब यह 100Mb/s हो तो बंद)
फाइबर: FX1 |
|
बिजली की आपूर्ति |

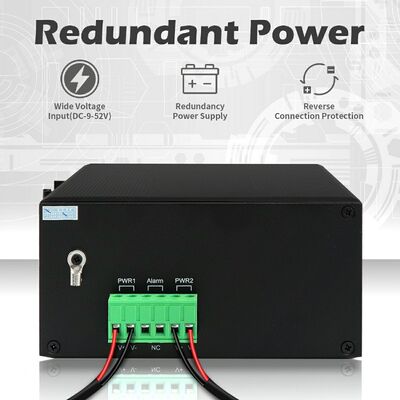

अनावश्यक DC12V~DC52V इनपुट, आमतौर पर DC12V/DC24V/DC48V रिवर्स कनेक्शन: समर्थन |
|
बिजली की खपत |
पूर्ण लोडिंग≤5W |
|
पर्यावरण |
कार्य तापमान: -40°C～75°C भंडारण तापमान: -40°C～85°C कार्य आर्द्रता: 10%～90%, गैर-संघनक भंडारण आर्द्रता: 10%～95%, गैर-संघनक |
|
उद्योग मानक |
ESD: IEC61000-4-2, ±15KV एयर, ±6KV संपर्क EFT: IEC61000-4-4, सामान्य ±6KV वृद्धि: IEC61000-4-5, विभेदक ±2KV, सामान्य±6KV |
|
प्रमाणीकरण |
CE-EMC: EN 55032:2015+AC: 2016+A1:2020+A11: 2020 EN 55035:2017+A11: 2020/EN IEC 61000-3-2:2019/A1: 2021 EN 61000-3-3: 2013/A2: 2021/AC:2022 CE-LVD: EN IEC 62368-1: 2020+A11:2020 FCC: 47 CFR FCC भाग 15 उपभाग B(कक्षा B) ANSI C63.4: 2014 |
|
यांत्रिक जानकारी |
शेल: नालीदार धातु शेल, IP40 ग्रेड स्तर आयाम: 158*115*60mm माउंटिंग विधि: दीन-रेल/वॉल माउंटिंग वजन: 0.75Kg/0.9Kg (नेट/सकल) |
|
वारंटी |
3 साल, आजीवन तकनीकी सहायता |
मुख्य विशेषताएं
1. लचीला औद्योगिक पोर्ट डिज़ाइन
एक 2.5Gbps SFP फाइबर पोर्ट और आठ ऑटो-नेगोशिएटिंग गीगाबिट RJ45 पोर्ट से मिलकर एक हाइब्रिड नेटवर्किंग इंटरफ़ेस प्रदान करता है। ऑटो MDI/MDIX समर्थन क्रॉसओवर केबलों की आवश्यकता को समाप्त करता है, जो मिश्रित औद्योगिक नेटवर्क वातावरण में स्थापना को सरल बनाता है।
2. उच्च-उपलब्धता नेटवर्क सुरक्षा
ITU-T G.8032 ईथरनेट प्रोटेक्शन रिंग और IEEE 802.1 STP / RSTP / MSTP प्रोटोकॉल का समर्थन करता है, जो निरंतर उपलब्धता की आवश्यकता वाले औद्योगिक नेटवर्क के लिए तेजी से नेटवर्क अभिसरण और लूप से बचाव को सक्षम करता है।
3. उच्च-प्रदर्शन स्विचिंग आर्किटेक्चर
अल्ट्रा-लो लेटेंसी (10 μs से कम) के साथ स्टोर-एंड-फॉरवर्ड स्विचिंग को लागू करता है। 36Gbps तक की नॉन-ब्लॉकिंग स्विचिंग क्षमता, 8K MAC एड्रेस टेबल, 4096 VLAN का समर्थन, 4Mb पैकेट बफर और 9.6KB तक के जंबो फ्रेम की सुविधाएँ, बड़े डेटा प्रवाह के कुशल प्रबंधन को सुनिश्चित करती हैं।
4. औद्योगिक-ग्रेड हार्डवेयर संसाधन
128MB DRAM और 16MB फ्लैश मेमोरी से लैस, भारी ट्रैफ़िक स्थितियों के तहत स्थिर संचालन, उन्नत प्रबंधन सुविधाओं और निरंतर प्रदर्शन के लिए पर्याप्त सिस्टम संसाधन प्रदान करता है।
5. इंटेलिजेंट ट्रैफ़िक हैंडलिंग
IEEE 802.3x फ़्लो कंट्रोल का फुल-डुप्लेक्स मोड में और हाफ-डुप्लेक्स मोड में बैक-प्रेशर तंत्र का समर्थन करता है, पैकेट लॉस को कम करता है और पीक नेटवर्क लोड के दौरान ट्रांसमिशन स्थिरता बनाए रखता है।
6. कठोर वातावरण के लिए मजबूत डिज़ाइन
IP40 सुरक्षा के साथ एक नालीदार धातु बाड़े में रखा गया, स्विच वृद्धि, ESD और विद्युत तेज़ क्षणिकों के लिए मजबूत प्रतिरोध प्रदान करता है। यह IEC 61000-4 मानकों का अनुपालन करता है और चरम तापमान और उच्च आर्द्रता की स्थिति में विश्वसनीय रूप से संचालित होता है, जो इसे बाहरी और औद्योगिक परिनियोजन के लिए उपयुक्त बनाता है।
7. व्यापक प्रबंधन और निदान
वेब GUI, सिस्को-शैली CLI, SNMP v1/v2c/v3 और Telnet सहित कई प्रबंधन इंटरफेस का समर्थन करता है। केबल फॉल्ट डिटेक्शन जैसे उन्नत डायग्नोस्टिक टूल समस्या निवारण को सरल बनाने में मदद करते हैं, जबकि IEEE 802.3az EEE बिजली की खपत को अनुकूलित करता है।
8. उन्नत नेटवर्क फ़ंक्शन
VLAN टैगिंग (802.1Q), स्थिर और गतिशील लिंक एग्रीगेशन (LACP), QoS ट्रैफ़िक प्राथमिकता, और ब्रॉडकास्ट स्टॉर्म कंट्रोल का समर्थन करता है, जो सटीक ट्रैफ़िक विभाजन और सेवा विभेदन को सक्षम करता है।
9. एंटरप्राइज़-ग्रेड सुरक्षा
802.1X प्रमाणीकरण, RADIUS, ACL, TACACS+, और HTTPS, SSL, और SSH v2 जैसे सुरक्षित प्रबंधन प्रोटोकॉल सहित बहु-परत सुरक्षा तंत्र लागू करता है। TFTP/HTTP के माध्यम से फर्मवेयर अपग्रेड रिडंडेंसी, DHCP सुविधाएँ, RMON, MIB II, और IPv6 समर्थन दीर्घकालिक मापनीयता और सुरक्षा सुनिश्चित करते हैं।
10. कॉम्पैक्ट इंस्टॉलेशन और ऊर्जा दक्षता
नियंत्रण कैबिनेट और फील्ड बाड़ों में आसान स्थापना के लिए DIN-रेल और वॉल माउंटिंग का समर्थन करता है। कॉम्पैक्ट फॉर्म फैक्टर (158 × 115 × 60 मिमी) और कम बिजली की खपत (≤5W पूर्ण लोड पर) इसे अंतरिक्ष और ऊर्जा-बाधित औद्योगिक वातावरण के लिए आदर्श बनाती है। रिवर्स पोलैरिटी सुरक्षा के साथ अनावश्यक DC 12V–52V पावर इनपुट सिस्टम विश्वसनीयता को बढ़ाते हैं।
11. मानक और प्रमाणन अनुपालन
CE-EMC, CE-LVD, और FCC क्लास B सहित अंतर्राष्ट्रीय औद्योगिक और सुरक्षा मानकों को पूरा करता है, जो वैश्विक परिनियोजन में विश्वसनीय संचालन और नियामक अनुपालन सुनिश्चित करता है।
अनुप्रयोग
1. स्वचालित उत्पादन और प्रक्रिया नियंत्रण वातावरण
कारखानों और प्रक्रिया-संचालित सुविधाओं में एक विश्वसनीय संचार परत के रूप में कार्य करता है, नियंत्रकों, सेंसिंग उपकरण और फील्ड उपकरणों को जोड़ता है। मांग वाले औद्योगिक परिस्थितियों में परिचालन नियंत्रण और उपकरण पर्यवेक्षण के लिए आवश्यक वास्तविक समय डेटा विनिमय को बनाए रखने के लिए डिज़ाइन किया गया है।
2. रोडसाइड, रेल और ट्रैफिक कम्युनिकेशन नोड्स
रोडसाइड कैबिनेट और रेल संचार बिंदुओं जैसे परिवहन बुनियादी ढांचे में स्थापित। रिंग-आधारित नेटवर्किंग तंत्र लिंक विफलताओं से तेजी से रिकवरी को सक्षम करते हैं, यातायात प्रबंधन और रेलवे सिग्नलिंग सिस्टम के लिए निरंतर डेटा प्रवाह बनाए रखते हैं।
3. पावर, एनर्जी और यूटिलिटी इंफ्रास्ट्रक्चर
सबस्टेशन, यूटिलिटी कम्युनिकेशन नेटवर्क और नवीकरणीय ऊर्जा प्रतिष्ठानों में तैनात। विद्युत शोर और विस्तृत तापमान रेंज को सहन करने के लिए बनाया गया है, जो ग्रिड दृश्यता, निगरानी और नियंत्रण अनुप्रयोगों के लिए विश्वसनीय डेटा ट्रांसमिशन सुनिश्चित करता है।
4. भारी उद्योग और संसाधन निष्कर्षण साइटें
खनन क्षेत्रों, पेट्रोकेमिकल संयंत्रों और धातु विज्ञान सुविधाओं सहित चुनौतीपूर्ण औद्योगिक स्थानों में विश्वसनीय रूप से संचालित होता है। वृद्धि, धूल और पर्यावरणीय तनाव के खिलाफ औद्योगिक-ग्रेड सुरक्षा नियंत्रण प्रणालियों और निगरानी उपकरणों के लिए स्थिर नेटवर्किंग का समर्थन करती है।
5. जल प्रबंधन और पर्यावरण प्रणाली
जल उपचार सुविधाओं और पर्यावरण निगरानी परियोजनाओं में संचार नेटवर्क का समर्थन करता है, जो स्वचालित प्रक्रियाओं, सिस्टम पर्यवेक्षण और नियामक डेटा संग्रह के लिए निर्बाध डेटा वितरण को सक्षम करता है।
6. लंबी दूरी के फाइबर संचार नेटवर्क
एंटरप्राइज़ प्राइवेट नेटवर्क और रिमोट साइट संचार आर्किटेक्चर के भीतर एक फाइबर एक्सेस या इंटरकनेक्शन डिवाइस के रूप में कार्य करता है। एकीकृत 2.5Gbps SFP फाइबर इंटरफ़ेस 120 किमी तक की दूरी पर उच्च-बैंडविड्थ ट्रांसमिशन का समर्थन करता है।
7. कैंपस-स्केल औद्योगिक और एंटरप्राइज़ नेटवर्क
औद्योगिक पार्कों, लॉजिस्टिक केंद्रों और एंटरप्राइज़ परिसरों के लिए एक लचीला नेटवर्किंग फाउंडेशन प्रदान करता है, जो खंडित नेटवर्क डिज़ाइन, ट्रैफ़िक प्राथमिकता और बड़ी संख्या में कनेक्टेड औद्योगिक उपकरणों का समर्थन करता है।
8. रिमोट और बिना अटेंडेंस वाले औद्योगिक इंस्टॉलेशन
खनन क्षेत्रों, तेल क्षेत्रों और ग्रामीण उपयोगिता साइटों में भौगोलिक रूप से बिखरे हुए उपकरणों के लिए स्थिर कनेक्टिविटी को सक्षम करता है। निरंतर, बिना अटेंडेंस वाले संचालन का समर्थन करने के लिए लंबी दूरी के फाइबर ट्रांसमिशन को मजबूत पर्यावरणीय सहनशीलता के साथ जोड़ता है।
वेब यूआई
केबल निदान का समर्थन करें और दोष बिंदु का पता लगा सकते हैं
IEEE802.3az EEE (ऊर्जा कुशल ईथरनेट) प्रबंधन का समर्थन करें, बिजली की खपत को अनुकूलित करें
एसटीपी, आरएसटीपी, एमएसटीपी, आईटीयू-टी जी.8032 ईथरनेट प्रोटेक्शन रिंग (ईपीआर) का समर्थन करें
क्यूओएस का समर्थन करें, परिवहन वर्गीकरण क्यूओएस, कॉस, बैंडविड्थ नियंत्रण (इनपुट/आउटपुट दिशा), तूफान दमन, विभेदित सेवाएं
IEEE802.1q VLAN, VLAN पोर्ट, मैक VLAN, IP सबनेट VLAN, प्रोटोकॉल VLAN, VLAN कन्वर्ट, MVR पर आधारित समर्थन करें
डायनेमिक IEEE802.3ad LACP लिंक एग्रीगेशन, स्टैटिक लिंक एग्रीगेशन का समर्थन करें
IGMP/MLD स्नूपिंग V1/V2/V3, IGMP फ़िल्टरिंग/मॉड्यूलेटिंग, IGMP सर्चिंग का समर्थन करें
IGMP एजेंट रिपोर्ट, MLD स्नूपिंग का समर्थन करें
सुरक्षा: पोर्ट और मैक IEEE802.1X, RADIUS, ACL, TACACS+, HTTP/HTTPS, SSL/SSH v2 पर आधारित
सिस्को® जैसे CLI, वेब प्रबंधन, SNMP v1/v2c/v3, Telnet का समर्थन करें
TFTP और HTTP के माध्यम से सॉफ़्टवेयर अपग्रेड का समर्थन करें, फ़र्मवेयर रिडंडेंसी अपग्रेड विफल होने से रोकती है
DHCP क्लाइंट/रिले/स्नूपिंग/स्नूपिंग विकल्प 82/रिले विकल्प 82 का समर्थन करें
RMON, MIB II, मिरर इमेज, इवेंट लॉग, DNS, NTP/SNTP, IEEE802.1ab LLDP का समर्थन करें
IPV6 Telnet सर्वर/ICMP v6, SNMP, HTTP, SSH/SSL, NTP/SNTP, TFTP, QoS, ACL का समर्थन करें
सहायक उपकरण
|
औद्योगिक फाइबर ट्रांससीवर मॉड्यूल |
|
|
OSPL1G05D |
1000BASE-SX |
|
OSPL1G06D |
1000BASE-SX(1310nm) |
|
OSPL1G20D |
1000BASE-LX |
|
OSPL1G40D |
1000BASE-EX |
|
OSBL1G20D-35 |
1000BASE-BX-U(TX 1310 RX1550) |
|
OSBL1G20D-53 |
1000BASE-BX-D(TX 1550 RX1310) |
|
औद्योगिक दीन पावर एडाप्टर |
|
|
IM-DAC220/DC12V1.67A |
AC220V से DC12V1.67A, -30℃～70℃ |
|
IM-DAC220/DC24V1A |
AC220V से DC24V1A, -30℃～70℃ |
पैकिंग सूची
1pc स्विच
1pc उपयोगकर्ता मैनुअल
टिप्पणी
सहायक उपकरण (दीन रेल ब्रैकेट, बिजली की आपूर्ति, नेटवर्क केबल आदि) बॉक्स में शामिल नहीं हैं
कृपया इसे स्वयं तैयार करें या हमसे एक पूरा सेट खरीदें
शिपिंग बॉक्स की जानकारी
उत्पाद का आकार: 158*115*60mm
इनर बॉक्स का आकार: 253*208*80mm
उत्पाद का वजन: 0.75Kg
पैकिंग वजन: 0.9Kg
मास्टर बॉक्स का आकार: 555*400*410mm
पैकिंग मात्रा: 20Pcs
पैकिंग वजन: 20Kg
