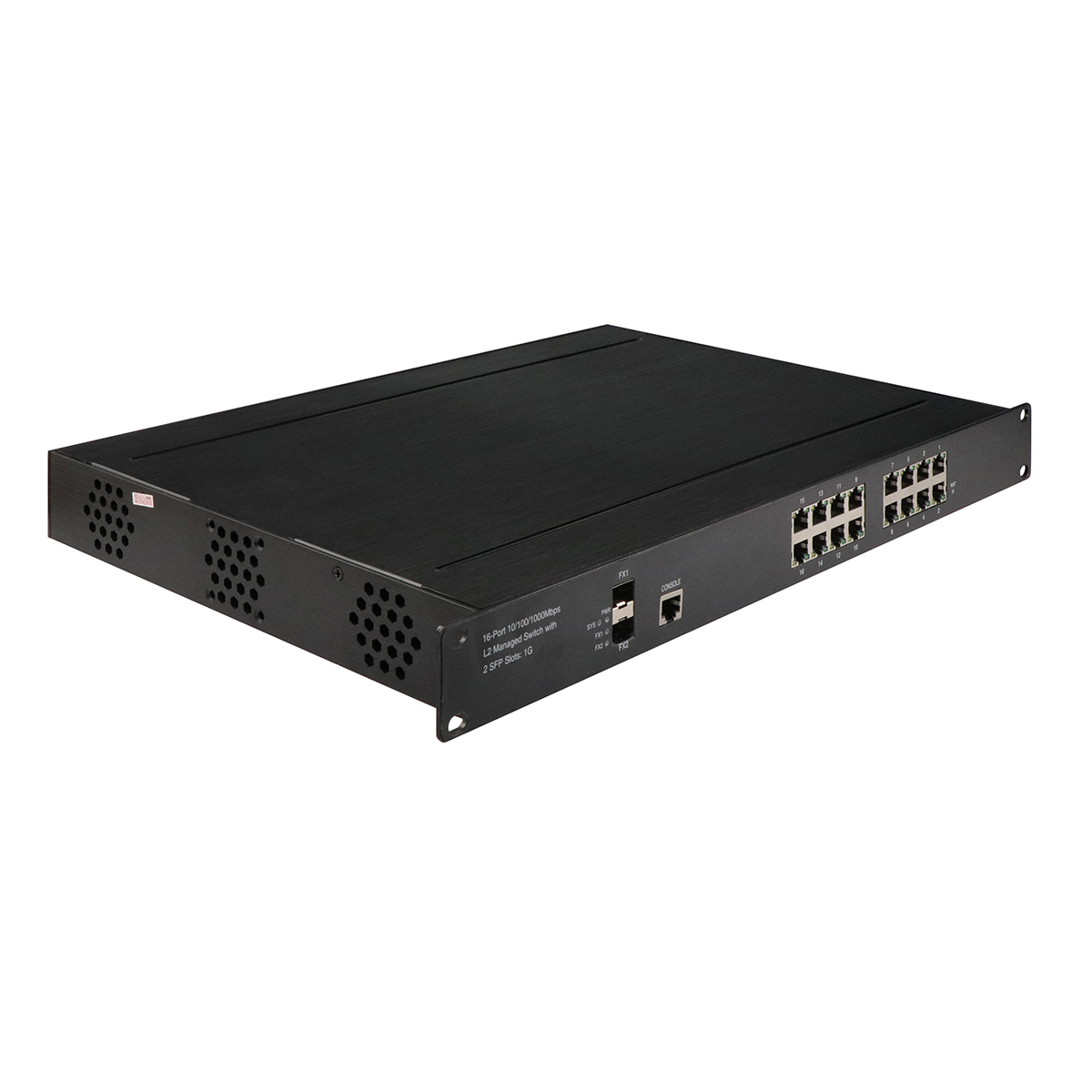

2.5G L2+ प्रबंधित 16 पोर्ट इंडस्ट्रियल फाइबर स्विच
तकनीकी डेटा
|
उत्पाद का नाम |
10/100/1000Mbps इंडस्ट्रियल फाइबर स्विच (2F+16TP) |
|
मॉडल नंबर |
IM-FS021600GW |
|

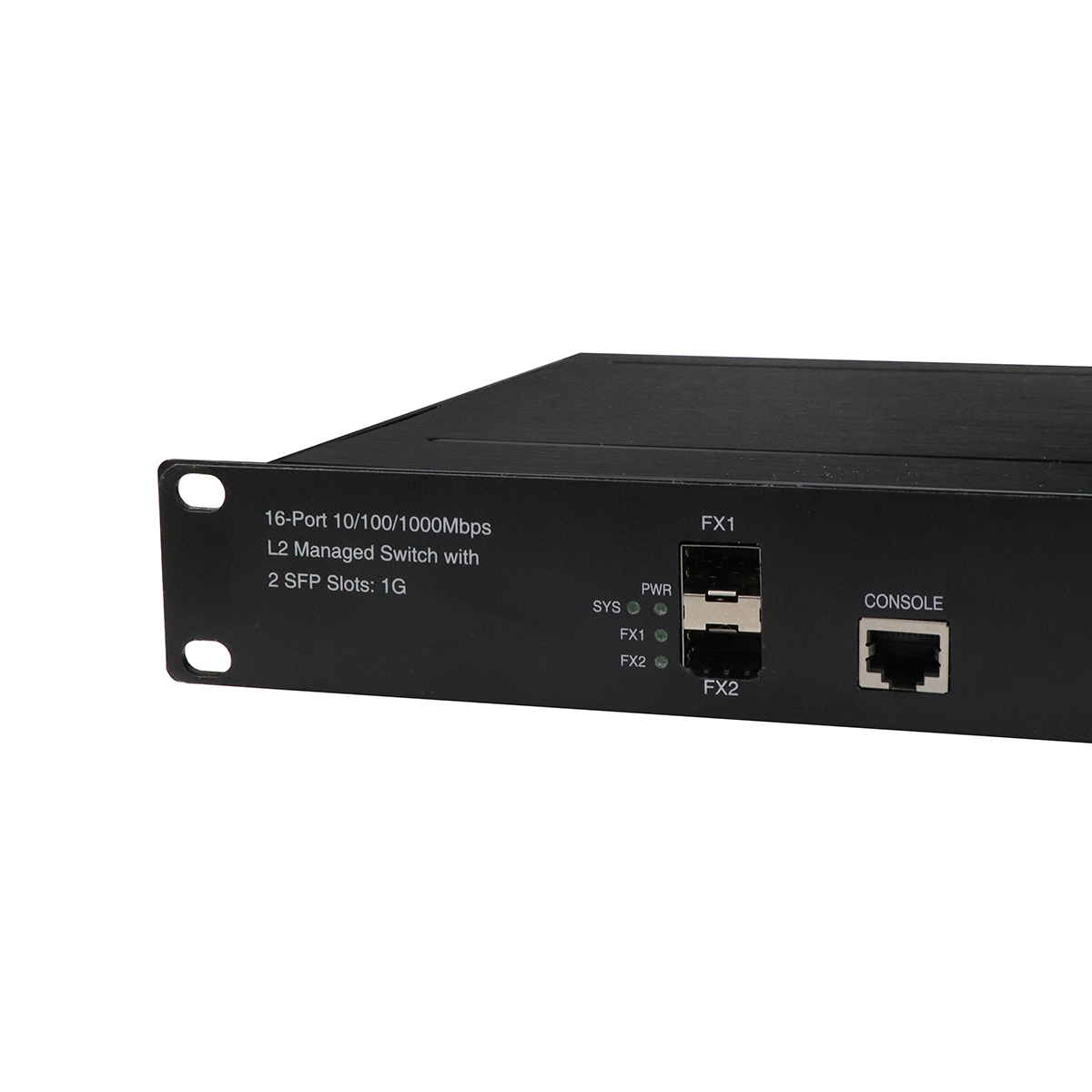

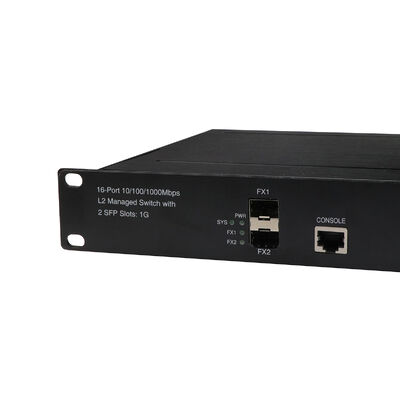

पोर्ट |
2 x 1000Mpbs SFP पोर्ट 16x10/100/1000M UTP RJ45 |
|
मानक |
IEEE 802.3, IEEE802.3U, IEEE802.3ab, IEEE802.3z, IEEE802.1d STP, IEEE802.1w RSTP, IEEE802.1s MSTP, ITU-T G.8023 EPR/Y.1344, IEEE802.1Q, IEEE802.1X, IEEE802.3ad, IEEE802.3x, IEEE802.3af, IEEE802.3at, IEEE802.1ad, IEEE802.1p, IEEE802.1ab, IEEE802.3az |
|
VLAN ID |
4096 |
|
जंबो फ्रेम |
9.6KB |
|
MAC एड्रेस टेबल का आकार |
8K |
|
स्विचिंग विशेषताएं |
ट्रांसमिशन मोड: स्टोरेज और फॉरवर्ड सिस्टम बैंडविड्थ: 36Gbps (गैर-ट्रैफिक जाम) |
|
नेटवर्क मीडिया |
10BASE-T: CAT3, CAT4, CAT5 अन-शील्डेड ट्विस्टेड पेयर (≤100m) 100/1000BASE-TX: CAT5 या उससे ऊपर शील्डेड ट्विस्टेड पेयर (≤100m) SFP पोर्ट, ट्रांसमिशन दूरी: 20Km, 40Km, 60Km, 80Km, 100Km |
|
एलईडी |
पावर, नेटवर्क, फाइबर |
|

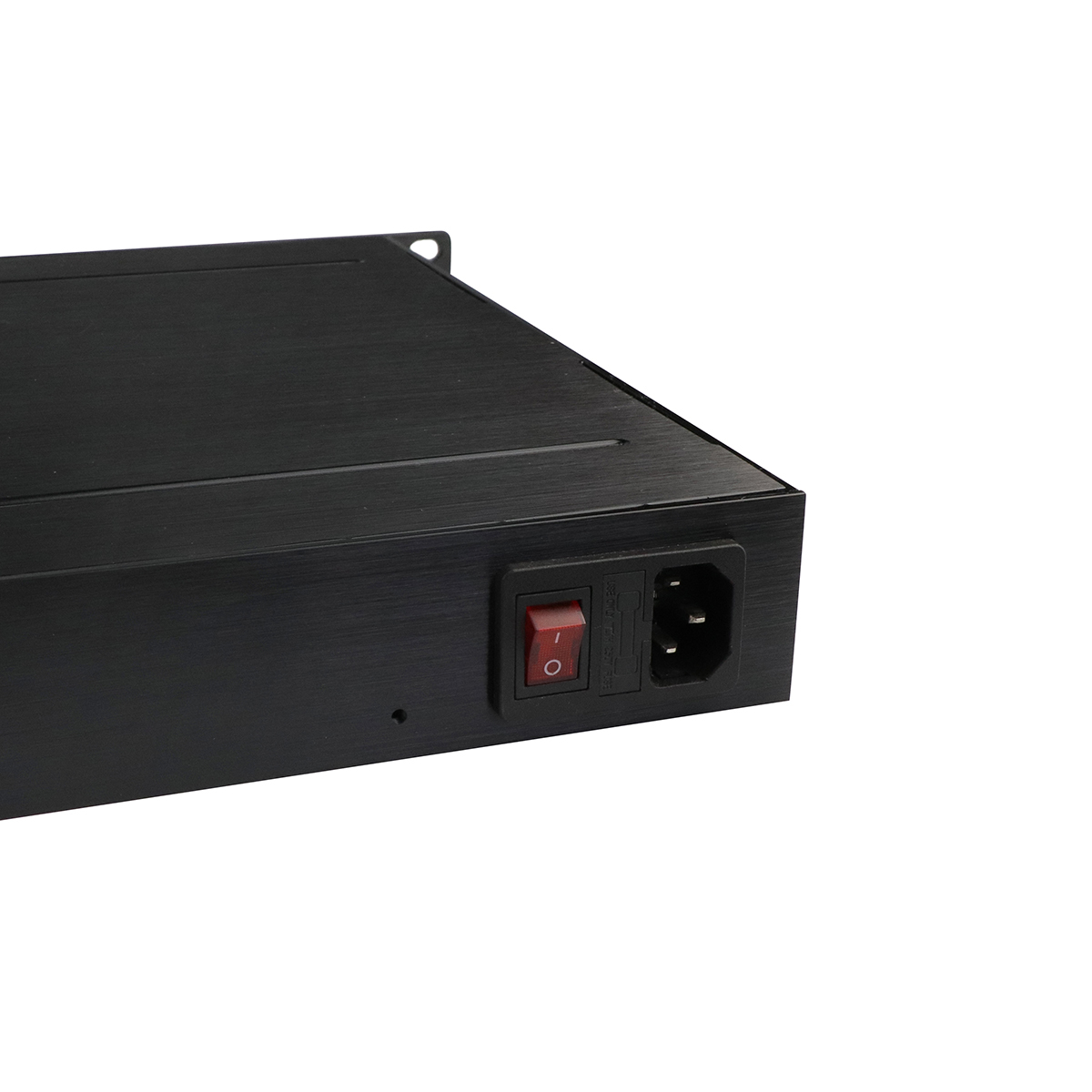

बिजली की आपूर्ति |
इनपुट वोल्टेज: AC220V गैर-ध्रुवीय बिजली इनपुट: समर्थन |
|
पर्यावरण |
कार्य तापमान: -40℃～ 85℃ कार्यकारी आर्द्रता: 5%～95%, गैर-संघनक |
|
उद्योग मानक |
EMI: FCC भाग 15 उपभाग B कक्षा A, EN 55022 कक्षा A, EN61000-6-4- औद्योगिक वातावरण के लिए उत्सर्जन EMS: EN61000-6-2- औद्योगिक वातावरण के लिए प्रतिरक्षा, EN 61000-4-2 (ESD) स्तर 3, EN 61000-4-3 (RS) स्तर 3, EN 61000-4-4 (EFT) स्तर 3, EN 61000-4-5 (सर्ज) स्तर 3, EN 61000-4-6 (CS) स्तर 3, EN 61000-4-8 ट्रैफिक नियंत्रण: NEMA-TS2, कंपन: IEC 60068-2-6 फ्रीफॉल: IEC 60068-2-32, शॉक: IEC 60068-2-27 रेल ट्रैफिक: EN 50121-4 |
|
यांत्रिक जानकारी |
सुरक्षा वर्ग: IP30 आयाम: 483x 275 x 44.5mm |
|
वारंटी |
1 वर्ष के भीतर प्रतिस्थापन; 3 साल की मरम्मत |
उत्पाद स्थिति
IM-FS021600GW को औद्योगिक-श्रेणी के ईथरनेट एग्रीगेशन स्विच के रूप में स्थापित किया गया है जो उन वातावरणों के लिए बनाया गया है जहां बड़ी संख्या में डिवाइस, लंबी केबल रन और कठोर ऑपरेटिंग स्थितियां एक साथ मौजूद हैं। इसे बुनियादी ढांचे-स्तर के नेटवर्क में लगातार संचालित करने के लिए डिज़ाइन किया गया है जो अनुमानित प्रदर्शन, सख्त अलगाव और दीर्घकालिक स्थिरता की मांग करते हैं, उपभोक्ता-शैली के थ्रूपुट फटने के बजाय।
1. नेटवर्क आर्किटेक्चर और क्षमता
डिवाइस उच्च-घनत्व तांबे के एक्सेस के साथ संयुक्त एक दोहरी-फाइबर अपलिंक डिज़ाइन प्रदान करता है, जिससे यह वितरित नियंत्रण नेटवर्क के भीतर एक स्थानीय एग्रीगेशन नोड या एक औद्योगिक एक्सेस स्विच के रूप में कार्य कर सकता है। दो ऑप्टिकल इंटरफेस सिंगल-मोड और मल्टी-मोड फाइबर दोनों पर लंबी दूरी के ट्रांसमिशन का समर्थन करते हैं, जिससे नियंत्रण कक्षों, सबस्टेशनों, कार्यशालाओं या दूरस्थ साइटों के बीच परस्पर संबंध सक्षम होता है। सोलह गीगाबिट ईथरनेट पोर्ट बाहरी विस्तार उपकरण की आवश्यकता के बिना घने फील्ड-डिवाइस कनेक्टिविटी को समायोजित करते हैं।
उच्च फॉरवर्डिंग क्षमता वाला एक गैर-ब्लॉकिंग स्विचिंग फैब्रिक यह सुनिश्चित करता है कि एक साथ ट्रैफिक प्रवाह को भीड़ के बिना संसाधित किया जा सकता है। बड़े पते और VLAN टेबल नेटवर्क को सिस्टम के बढ़ने के साथ स्केल करने की अनुमति देते हैं, जो कई विभागों, कार्यों या सुरक्षा क्षेत्रों में खंडित आर्किटेक्चर का समर्थन करते हैं।
2. अतिरेक, स्थिरता और ट्रैफिक नियंत्रण
हमेशा चालू औद्योगिक संचालन के लिए डिज़ाइन किया गया, स्विच नेटवर्क निरंतरता बनाए रखने के लिए कई तंत्रों को एकीकृत करता है। रिंग-आधारित सुरक्षा और स्पैनिंग ट्री प्रोटोकॉल लिंक या नोड विफलताओं से तेजी से टोपोलॉजी अभिसरण और स्वचालित रिकवरी को सक्षम करते हैं, जो महत्वपूर्ण नेटवर्क में एकल-बिंदु आउटेज को रोकते हैं।
ट्रैफिक हैंडलिंग को स्टोर-एंड-फॉरवर्ड प्रोसेसिंग और जंबो फ्रेम के समर्थन के माध्यम से अनुकूलित किया गया है, जो बड़े औद्योगिक डेटा पैकेट के कुशल ट्रांसमिशन को सुनिश्चित करता है। क्वालिटी-ऑफ-सर्विस तंत्र विलंबता-संवेदनशील ट्रैफिक—जैसे नियंत्रण संकेत या निगरानी स्ट्रीम—को प्राथमिकता देने की अनुमति देते हैं, जबकि बैंडविड्थ नियंत्रण और तूफान दमन समग्र सिस्टम स्थिरता को प्रभावित करने से असामान्य ट्रैफिक को रोकते हैं।
3. विभाजन और मल्टीकास्ट अनुकूलन
प्लेटफ़ॉर्म VLAN परिनियोजन मॉडल की एक विस्तृत श्रृंखला का समर्थन करता है, जिससे नेटवर्क को पोर्ट, MAC पते, IP सबनेट या एप्लिकेशन प्रोटोकॉल के आधार पर तार्किक रूप से विभाजित किया जा सकता है। VLAN अनुवाद विभिन्न नेटवर्क डोमेन को पुन: कॉन्फ़िगरेशन के बिना परस्पर जोड़ने की अनुमति देता है।
मल्टीकास्ट-भारी वातावरण के लिए, स्विच में उन्नत मल्टीकास्ट नियंत्रण कार्य शामिल हैं। IGMP और MLD स्नूपिंग और फ़िल्टरिंग तंत्र यह सुनिश्चित करते हैं कि मल्टीकास्ट ट्रैफिक केवल वहीं वितरित किया जाए जहाँ आवश्यक हो, वीडियो निगरानी और वास्तविक समय निगरानी जैसे अनुप्रयोगों में अनावश्यक बैंडविड्थ खपत को कम करता है।
4. सुरक्षा और एक्सेस नियंत्रण
सुरक्षा कई परतों के माध्यम से लागू की जाती है, जो पोर्ट स्तर से शुरू होती है और प्रमाणीकरण, प्राधिकरण और एन्क्रिप्टेड प्रबंधन एक्सेस के माध्यम से विस्तारित होती है। स्विच अनधिकृत उपकरणों और उपयोगकर्ताओं को प्रतिबंधित करने के लिए मानकीकृत प्रमाणीकरण ढांचे और एक्सेस नियंत्रण नीतियों का समर्थन करता है।
अतिरिक्त सुरक्षा तंत्र स्पूफिंग और अनधिकृत पते के उपयोग जैसी सामान्य नेटवर्क धमकियों को कम करने में मदद करते हैं। सुरक्षित प्रबंधन प्रोटोकॉल यह सुनिश्चित करते हैं कि दूरस्थ पहुंच और रखरखाव के दौरान कॉन्फ़िगरेशन डेटा और नियंत्रण ट्रैफिक सुरक्षित रहे।
5. प्रबंधन और रखरखाव
डिवाइस को विभिन्न परिचालन प्राथमिकताओं के अनुरूप कई इंटरफेस का उपयोग करके प्रबंधित किया जा सकता है, जिसमें कमांड-लाइन एक्सेस, वेब-आधारित कॉन्फ़िगरेशन और केंद्रीकृत नेटवर्क प्रबंधन प्लेटफ़ॉर्म शामिल हैं। दूरस्थ सॉफ़्टवेयर रखरखाव को सुरक्षित अपग्रेड तंत्र के साथ समर्थित किया जाता है जो विफल अपडेट के कारण सेवा में व्यवधान को रोकने के लिए डिज़ाइन किए गए हैं।
अंतर्निहित नैदानिक उपकरण बड़ी स्थापनाओं में समस्या निवारण समय को कम करते हुए, फॉल्ट स्थानीयकरण में सहायता करते हैं। समय सिंक्रनाइज़ेशन, लॉगिंग और निगरानी मानकों के लिए समर्थन मौजूदा परिचालन वर्कफ़्लो में निर्बाध एकीकरण को सक्षम करता है।
6. पर्यावरणीय और यांत्रिक डिजाइन
स्विच को शारीरिक रूप से मांग वाले वातावरण में परिनियोजन के लिए बनाया गया है। औद्योगिक धूल सुरक्षा के साथ एक धातु का बाड़ा, व्यापक ऑपरेटिंग और स्टोरेज तापमान रेंज के साथ संयुक्त, गर्मी, ठंड और वायुजनित संदूकों के संपर्क में आने वाले स्थानों में विश्वसनीय संचालन को सक्षम करता है।
औद्योगिक, विद्युत चुम्बकीय और परिवहन-संबंधित मानकों के एक विस्तृत सेट के साथ अनुपालन यह सुनिश्चित करता है कि डिवाइस को रेल सिस्टम, आउटडोर कैबिनेट और ऊर्जा सुविधाओं जैसे विशेष वातावरण में तैनात किया जा सकता है। कंपन, झटके और विद्युत हस्तक्षेप के प्रतिरोध से परिचालन स्थायित्व और बढ़ता है।
7. बिजली और स्थापना
बुनियादी ढांचे-स्तर के परिनियोजन के लिए डिज़ाइन किया गया, स्विच गैर-ध्रुवीय कनेक्शन सहनशीलता के साथ एसी बिजली इनपुट का समर्थन करता है, जो औद्योगिक विद्युत प्रणालियों में स्थापना को सरल बनाता है। चेसिस फॉर्म फैक्टर नियंत्रण कक्षों, सबस्टेशनों और औद्योगिक उपकरण कैबिनेट में रैक-माउंटेड इंस्टॉलेशन के लिए उपयुक्त है।
परिनियोजन उपयोग के मामले
1. फैक्टरी नियंत्रण और स्वचालन
स्वचालन नेटवर्क के लिए एक एक्सेस और एग्रीगेशन लेयर के रूप में कार्य करता है, नियंत्रकों, सेंसर, HMIs और निगरानी प्रणालियों को जोड़ता है, जबकि VLAN और QoS तंत्र के माध्यम से ट्रैफिक को अलग करता है।
2. रेलवे और परिवहन प्रणाली
ट्रैकसाइड, स्टेशन और रोडसाइड नेटवर्क में लागू किया जाता है जहां रेल मानकों का अनुपालन और तेजी से फॉल्ट रिकवरी सिग्नलिंग और सूचना सेवाओं को बनाए रखने के लिए आवश्यक हैं।
3. बिजली और उपयोगिता नेटवर्क
सबस्टेशनों, नवीकरणीय ऊर्जा साइटों और ग्रिड निगरानी प्रणालियों में उपयोग किया जाता है, जो बाहरी और भूमिगत परिनियोजन के लिए अतिरेक नेटवर्क डिज़ाइन और व्यापक पर्यावरणीय सहनशीलता का समर्थन करता है।
4. भारी उद्योग और संसाधन साइटें
खनन, धातु विज्ञान और पेट्रोकेमिकल सुविधाओं में तैनात जहां धूल, कंपन और विद्युत शोर आम हैं, जबकि दूरस्थ निदान रखरखाव प्रयास को कम करता है।
5. औद्योगिक परिसर और बैकबोन इंटरकनेक्शन
एक फाइबर-कनेक्टेड एग्रीगेशन स्विच के रूप में कार्य करता है जो डेटा केंद्रों, औद्योगिक पार्कों और नियंत्रण सुविधाओं को जोड़ता है, उच्च-मात्रा में डेटा विनिमय और स्केलेबल विस्तार का समर्थन करता है।
6. सुरक्षा और दूरस्थ निगरानी
कुशल मल्टीकास्ट हैंडलिंग और ट्रैफिक प्राथमिकता के माध्यम से बड़े पैमाने पर कैमरा और निगरानी प्रणालियों का समर्थन करता है, निगरानी और परिचालन नेटवर्क के बीच अलगाव बनाए रखता है।
7. सार्वजनिक पारगमन अवसंरचना
रेल और पारगमन संचार प्रणालियों में एकीकृत ऑनबोर्ड, वेसाइड और स्टेशन-स्तरीय उपकरणों के लिए लचीला कनेक्टिविटी प्रदान करने के लिए।
सॉफ्टवेयर विशेषताएं
अक्सर पूछे जाने वाले प्रश्न
1, यह किस चिप पर आधारित है?
ओलीकॉम: विटेस
2, क्या मैं इसे अनुकूलित कर सकता हूँ?
ओलीकॉम: हाँ
हम OEM सेवाएं जैसे लोगो, मॉडल नाम, लेबल, PVC मास्क और उत्पाद भागों (माउंटिंग किट, पावर टर्मिनल ब्लॉक आदि) का समर्थन करते हैं
3, क्या मैं इसे 10/100M उपकरणों से कनेक्ट कर सकता हूँ?
ओलीकॉम: हाँ
LAN पोर्ट के लिए, वे 10/100/1000M ऑटो-सेंसिंग हैं
फाइबर पोर्ट के लिए, कृपया वेब GUI या CLI के माध्यम से 100Mbps की गति कॉन्फ़िगर करें
4, क्या मैं आवश्यक होने पर कुछ पोर्ट के लिए PoE फ़ंक्शन को बंद कर सकता हूँ?
ए: हाँ
इस श्रृंखला में सभी PoE प्रबंधित स्विच PoE प्रबंधन का समर्थन करते हैं
कृपया बस वेब GUI या CLI के माध्यम से PoE स्थिति सेट करें
5, क्या आप SKD/CKD करते हैं?
ए: हाँ
एक कारखाने के रूप में, हमने इसे कई बार संभाला है।
