Olycom कठोर रिंग प्रबंधित 1G ईथरनेट स्विच
विनिर्देश
|
पोर्ट |
2*100/1000/2500Mpbs SFP पोर्ट SM: 1310nm/1550nm, 20Km; 1490nm/1550nm, 40~120Km एमएमः 1310nm, 2Km; 850nm, 500 मीटर 2*10*100/1000M यूटीपी आरजे45 उपलिंक ((एमडीआई/एमडीआईएक्स ऑटो-सेंसिंग का समर्थन करें) 8*UTP डाउनलिंक 1*कंसोल पोर्ट 1*6-पिन पावर टर्मिनल ब्लॉक 2*अलार्म आउटपुट |
|
प्रोटोकॉल |
आईईईई 802.3 IEEE802.3U IEEE802.3ab IEEE802.3z IEEE802.1d एसटीपी IEEE802.1w आरएसटीपी IEEE802.1s MSTP ITU-T G.8023 EPR/Y.1344 IEEE802.1Q IEEE802.1X IEEE802.3ad IEEE802.3x IEEE802.1ad IEEE802.1p IEEE802.1ab IEEE802.3az |
|
स्विचिंग विशेषताएं |
प्रसारण मोडः भंडारण और आगे प्रेषण में देरीः <10us सिस्टम बैंडविड्थः 30Gbps ((गैर-ट्रैफिक जाम) DRAM का आकारः 128M फ्लैश का आकारः 16M VLAND ID: 4096 मैक पता तालिका आकारः 8K जंबो फ्रेमः 9.6KB |
|
नेटवर्क मीडिया |
10BASE-T: CAT3, CAT4, CAT5 अन-स्किल्ड ट्विस्ट जोड़ी ((≤100m) 100/1000BASE-TX: CAT5 या उससे ऊपर की ढाल वाली घुमावदार जोड़ी ((≤100m) |
|
एल ई डी |
पावर, सिस्टम, नेटवर्क, फाइबर, अलार्म पीडब्ल्यूआर: पावर, लाल SYS: सिस्टम, लाल नेटवर्क लिंक/गतिशीलताः ग्रीन एलईडी नेटवर्क डेटा दरः ऑरेंज एलईडी (1G के लिए चालू) फाइबर लिंकः हरा एलईडी अलार्मः लाल चमक |
|
विद्युत आपूर्ति |
इनपुट वोल्टेज: DC12V~DC57V कार्य तापमानः -40°C से +75°C रिवर्स कनेक्शनः समर्थन |
|
पर्यावरण |
भंडारण तापमानः -40°C ≈ 85°C कार्य आर्द्रताः 10%~90%, नॉन कंडेनसिंग भंडारण आर्द्रताः 10%~95%, गैर-संक्षेपण |
|
उद्योग मानक |
ईएसडीः आईईसी61000-4-2, ±15 केवी हवा, ±6 केवी संपर्क EFT: IEC61000-4-4, सामान्य ±6KV बढ़तः IEC61000-4-5, अंतर ±2KV, सामान्य±6KV |
|
प्रमाणन |
CE-EMC: EN 55032:2015+AC: 2016+A1:2020+A11: 2020 एन 55035:2017+ए 11: 2020/एन आईईसी 61000-3-2:2019/ए1: 2021 EN 61000-3-3: 2013/A2: 2021/AC:2022 CE-LVD: EN IEC 62368-1: 2020+A11:2020 FCC: 47 CFR FCC भाग 15 उपभाग B ((वर्ग B) ANSI C63.4: 2014 |
|
मैकेनिकल सूचना |

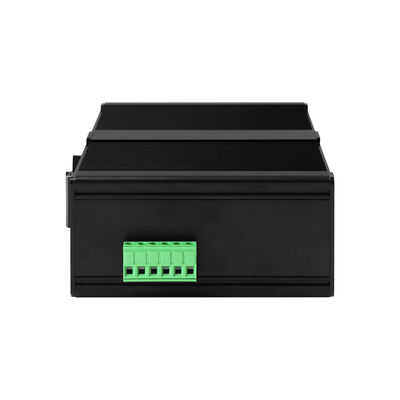

शैलः आयपी 40 ग्रेड स्तर के लिए घुमावदार धातु शैल आयामः 165*112*45.5 मिमी माउंटिंग विधिः डाइन-रेल माउंटिंग वजनः 0.75 किलोग्राम/0.9 किलोग्राम ((नेट/ब्रॉट) |
|
वारंटी |
3 वर्ष, आजीवन तकनीकी सहायता |
प्रमुख विशेषताएं
1. बहुमुखी बंदरगाह विन्यास
2 x 2.5Gbps SFP फाइबर पोर्ट्स (SM/MM संगत, 500m/120Km ट्रांसमिशन) + 8 x 10/100/1000M UTP RJ45 पोर्ट्स (ऑटो-सेंसिंग MDI/MDIX), 1 कंसोल पोर्ट, 1 पावर टर्मिनल ब्लॉक द्वारा पूरक,और लचीले नेटवर्क तैनाती के लिए 2 अलार्म आउटपुट
2उन्नत रिंग नेटवर्क समर्थन
ITU-T G.8032V1/V2 रैपिड रिंग प्रोटोकॉल के अनुरूप, साथ ही एसटीपी/आरएसटीपी/एमएसटीपी फैलाव पेड़ प्रोटोकॉल, महत्वपूर्ण रिंग नेटवर्क कॉन्फ़िगरेशन के लिए तेजी से नेटवर्क रिकवरी और लूप सुरक्षा सुनिश्चित करता है
3उच्च गति डेटा प्रोसेसिंग
स्टोरेज-एंड-फॉरवर्ड ट्रांसमिशन मोड <10us फॉरवर्डिंग देरी के साथ, 40Gbps गैर-ब्लॉकिंग सिस्टम बैंडविड्थ, 22.321Mpps फॉरवर्डिंग दर, 8K MAC एड्रेस टेबल, 4096 VLAN आईडी,और 4 एमबी पैकेट बफर जो 9 तक के जंबो फ्रेम का समर्थन करता हैबड़े डेटा के सुचारू संचरण के लिए.6KB
4पर्यावरण अनुकूलन क्षमता
दक्ष गर्मी अपव्यय, IP40 धूल संरक्षण और 6KV अधिभार संरक्षण के लिए रिब्ड धातु चेसिस (IEC 61000-4-5: अंतर ±2KV, सामान्य ±6KV) ।-40°C/85°C भंडारण तापमान और 10%/95% नॉन-कंडेन्सेटिंग आर्द्रता का सामना करता है, ईएसडी (±15 केवी हवा, ±6 केवी संपर्क) और ईएफटी (±6 केवी) प्रतिरोधी
5व्यापक नेटवर्क प्रबंधन
सहज विन्यास के लिए वेब जीयूआई, सिस्को-जैसे सीएलआई, एसएनएमपी v1/v2c/v3 और टेलनेट का समर्थन करता है। केबल निदान (फॉल्ट पॉइंट स्थान), ऊर्जा कुशल ईथरनेट (IEEE 802.3az), वीएलएएन (802.1q),लिंक एकत्रीकरण (LACP/स्थिर), QoS, और अनुकूलित नेटवर्क प्रदर्शन के लिए तूफान दमन
6. बुद्धिमान अलार्म और सुरक्षा
वास्तविक समय में अलार्म स्थिति प्रदर्शित करने वाले 2 तरह के सूखे संपर्क अलार्म आउटपुट पोर्ट (बाहरी घंटी/सायरन से कनेक्ट करने योग्य)उच्च विश्वसनीयता के लिए अति-तापमान सुरक्षा और रिवर्स पावर कनेक्शन समर्थन से सुसज्जित
7कॉम्पैक्ट और लचीली स्थापना
दीन-रेल माउंट डिजाइन के साथ घुमावदार धातु के खोल (16511245.5 मिमी), हल्के (0.75 किलोग्राम शुद्ध वजन), तंग औद्योगिक नियंत्रण अलमारियों में निर्बाध रूप से फिट
8. सख्त औद्योगिक अनुपालन
CE-EMC (EN 55032/55035), CE-LVD (EN IEC 62368-1), और FCC (47 CFR भाग 15 उपभाग B वर्ग B) प्रमाणन को पूरा करता है, जो ESD, EFT के लिए IEC 61000 श्रृंखला मानकों के अनुरूप है,और महत्वपूर्ण परिवहन और यातायात अनुप्रयोगों के लिए उपयुक्त
अनुप्रयोग परिदृश्य
1कारखाना एवं प्रक्रिया स्वचालन
पीएलसी, औद्योगिक नियंत्रक, सेंसर और एक्ट्यूएटर सहित स्वचालन प्रणालियों के बीच निरंतर और विश्वसनीय संचार का समर्थन करने के लिए बनाया गया।उत्पादन लाइनों और प्रक्रिया वातावरणों के बीच सुचारू डेटा प्रवाह सुनिश्चित करता है, जो सटीक नियंत्रण और स्थिर विनिर्माण संचालन की अनुमति देता है।
2. बुद्धिमान परिवहन प्रणाली
परिवहन अवसंरचना जैसे यातायात कैबिनेट, रेलवे सिग्नलिंग नेटवर्क और निगरानी प्रणालियों में तैनात।इसका रिंग आधारित नेटवर्क डिजाइन डेटा को बिना किसी व्यवधान के नोड्स से गुजरने की अनुमति देता है, समय-महत्वपूर्ण यातायात और रेल संचालन के लिए नेटवर्क उपलब्धता बनाए रखना।
3कठोर वातावरण और मिशन-महत्वपूर्ण तैनाती
विद्युत रूप से शोर-शराबे वाले और पर्यावरण के प्रति मांग वाले स्थानों में उपयोग के लिए डिज़ाइन किया गया, जिसमें बिजली वितरण स्थल, तेल और गैस प्रतिष्ठान और सुरक्षित बाहरी सुविधाएं शामिल हैं।अत्यधिक तापमान और औद्योगिक हस्तक्षेप के बावजूद निरंतर प्रदर्शन बनाए रखता है.
4फाइबर आधारित संचार अवसंरचना
निजी ऑप्टिकल नेटवर्क और औद्योगिक संचार रीढ़ की हड्डी में फाइबर एक्सेस या एग्रीगेशन डिवाइस के रूप में कार्य करता है।एसएफपी फाइबर इंटरफेस उच्च डेटा थ्रूपुट आवश्यकताओं का समर्थन करते हुए विस्तारित संचरण दूरी को सक्षम करते हैं.
5वितरित नियंत्रण और दूरस्थ निगरानी
उपयोगिताओं, खनन और ऊर्जा उत्पादन जैसे अनुप्रयोगों में भौगोलिक रूप से बिखरे उपकरणों के लिए विश्वसनीय कनेक्टिविटी का समर्थन करता है।एकीकृत अलार्म और निगरानी तंत्र ऑपरेटरों को दोषों की जल्दी पहचान करने और प्रणाली स्थिरता बनाए रखने में मदद करते हैं.
6औद्योगिक पार्क और उद्यम परिसर
औद्योगिक परिसरों, रसद केंद्रों और उद्यम क्षेत्रों के लिए एक स्केलेबल नेटवर्किंग नींव प्रदान करता है,केंद्रीकृत नेटवर्क प्रबंधन और दीर्घकालिक विस्तार का समर्थन करते हुए बड़ी संख्या में उपकरणों को सुरक्षित रूप से कनेक्ट करने की अनुमति देना.
सहायक उपकरण
|
औद्योगिक ऑप्टिकल मॉड्यूल |
|
|
OSPL1G05D |
1000BASE-SX |
|
OSPL1G06D |
1000BASE-SX ((1310nm) |
|
OSPL1G20D |
1000BASE-LX |
|
OSPL1G40D |
1000BASE-EX |
|
OSBL1G20D-35 |
1000BASE-BX-U ((TX 1310 RX1550) |
|
OSBL1G20D-53 |
1000BASE-BX-D ((TX 1550 RX1310) |
|
औद्योगिक डीआईएन पावर सप्लाई |
|
|
IM-DAC220/DC12V1.67A |
AC220V से DC12V1.67A, -30°C70°C |
|
IM-DAC220/DC24V1A |
AC220V से DC24V1A, -30°C~70°C |
