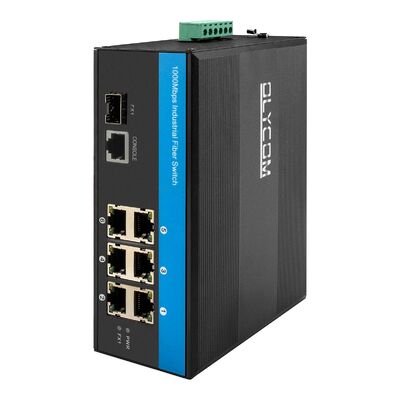

Olycom L2/L2+ प्रबंधित PoE नेटवर्क स्विच
तकनीकी डेटा
|
उत्पाद का नाम |
10/100/1000Mbps प्रबंधित औद्योगिक PoE फाइबर स्विच ((1F+6TP) |
|
मॉडल नं. |
IM-FP166GW |
|
पोर्ट |
1*100/1000/2500Mpbs SFP पोर्ट SM: 1310nm/1550nm, 20Km; 1490nm/1550nm, 40~120Km एमएमः 1310nm, 2Km; 850nm, 500 मीटर 6*10/100/1000M यूटीपी आरजे45 ((एमडीआई/एमडीआईएक्स ऑटो-सेंसिंग का समर्थन करें) |
|
प्रोटोकॉल |
आईईईई 802.3 IEEE802.3U IEEE802.3ab IEEE802.3z IEEE802.1d एसटीपी IEEE802.1w आरएसटीपी IEEE802.1s MSTP ITU-T G.8023 EPR/Y.1344 IEEE802.1Q IEEE802.1X IEEE802.3ad IEEE802.3x IEEE802.1ad IEEE802.1p IEEE802.1ab IEEE802.3az IEEE802.3af IEEE802.3at |
|
स्विचिंग विशेषताएं |
प्रसारण मोडः भंडारण और आगे प्रेषण में देरीः <10us सिस्टम बैंडविड्थः 17Gbps (गैर-ट्रैफिक जाम) DRAM का आकारः 128M फ्लैश का आकारः 16M VLAND ID: 4096 मैक पता तालिका आकारः 8K जंबो फ्रेमः 9.6KB |
|
नेटवर्क मीडिया |
10BASE-T: CAT3, CAT4, CAT5 अन-स्किल्ड ट्विस्ट जोड़ी ((≤100m) 100/1000BASE-TX: CAT5 या उससे ऊपर की ढाल वाली घुमावदार जोड़ी ((≤100m) |
|
एल ई डी |
बिजली, नेटवर्क, फाइबर पीडब्लूआर: पावर
नारंगीः लिंक/एसीटी हराः 1000M नेटवर्क स्पीड ((जब यह 100Mb/s है तो बंद)
फाइबर: FX1 |
|
विद्युत आपूर्ति |
इनपुट वोल्टेजः 48V (अधिकतम 52V) PoE आउटपुट वोल्टेजः 48V एकल PoE आउटपुट पावरः 30W ((पोर्ट 1~6) अधिकतम बजटः 180W रिवर्स कनेक्शनः समर्थन |
|
पीओई वायरिंग |
PoE af/at: 1/2 ((V+), 3/6 ((V-) |
|
पर्यावरण |
कार्य तापमानः -40°C75°C भंडारण तापमानः -40°C ≈ 85°C कार्य आर्द्रताः 10%~90%, नॉन कंडेनसिंग भंडारण आर्द्रताः 10%~95%, गैर-संक्षेपण |
|
उद्योग मानक |
ईएसडीः आईईसी61000-4-2, ±15 केवी हवा, ±6 केवी संपर्क EFT: IEC61000-4-4, सामान्य ±6KV बढ़तः IEC61000-4-5, अंतर ±2KV, सामान्य±6KV |
|
प्रमाणन |
CE-EMC: EN 55032:2015+AC: 2016+A1:2020+A11: 2020 एन 55035:2017+ए 11: 2020/एन आईईसी 61000-3-2:2019/ए1: 2021 EN 61000-3-3: 2013/A2: 2021/AC:2022 CE-LVD: EN IEC 62368-1: 2020+A11:2020 FCC: 47 CFR FCC भाग 15 उपभाग B ((वर्ग B) ANSI C63.4: 2014 |
|
मैकेनिकल सूचना |

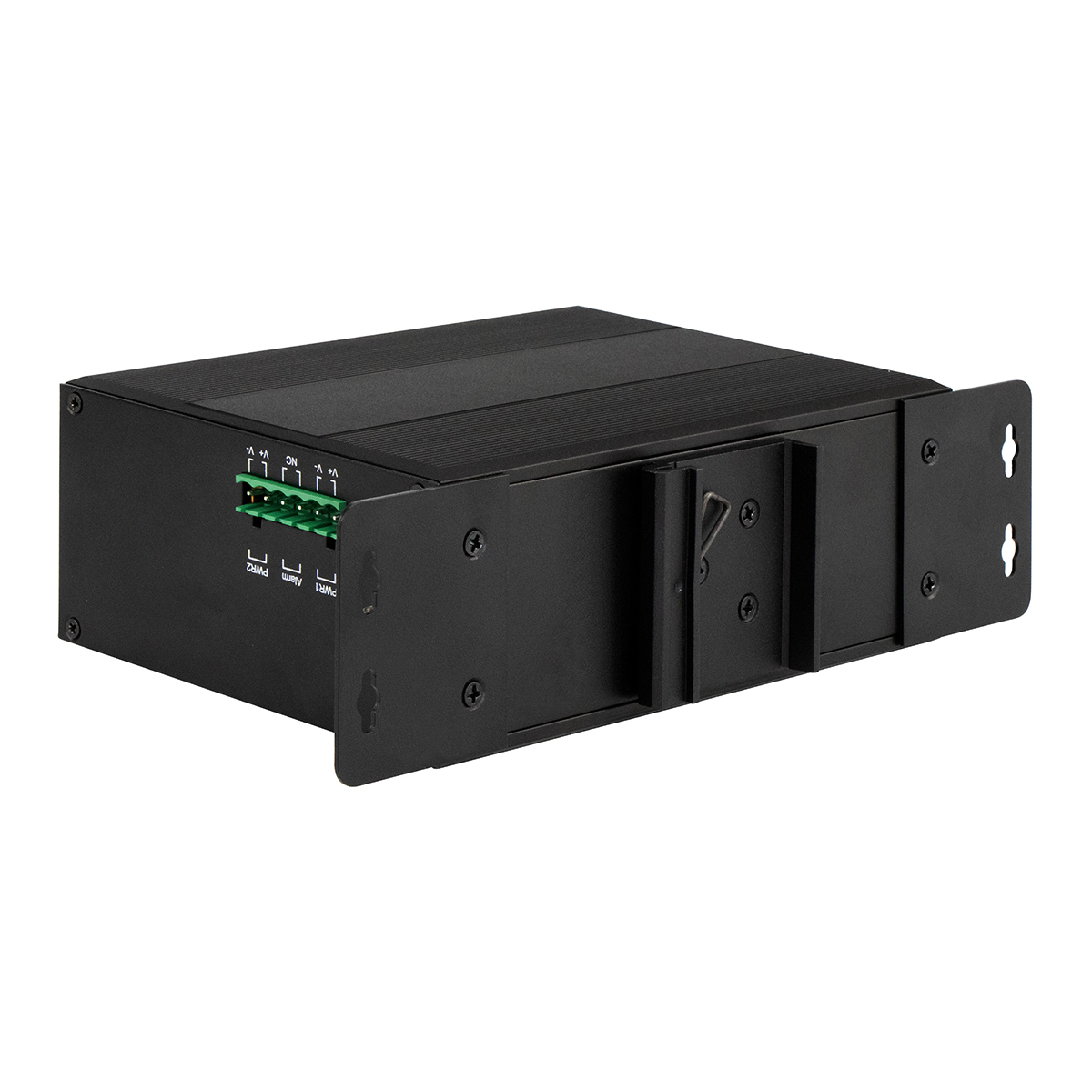

शैलः आयपी 40 ग्रेड स्तर के लिए घुमावदार धातु शैल आयामः 158*115*60 मिमी माउंटिंग विधिः डाइन-रेल/वायर माउंटिंग वजनः 0.75 किलोग्राम/0.9 किलोग्राम ((नेट/ब्रॉट) |
|
वारंटी |
3 वर्ष, आजीवन तकनीकी सहायता |
प्रमुख विशेषताएं
1. कार्यात्मक क्षमताएं
हाइब्रिड फाइबर-कॉपर नेटवर्क
स्विच में एक प्रोग्राम करने योग्य स्पीड एसएफपी इंटरफेस (100 एम / 1 जी / 2.5 जी) और छह ऑटो-नेगोशिएटिंग गीगाबिट ईथरनेट पोर्ट शामिल हैं।विशेष केबलिंग आवश्यकताओं के बिना ऑप्टिकल बैकबोन और तांबे आधारित औद्योगिक उपकरणों के बीच निर्बाध इंटरकनेक्शन को सक्षम करना.
2नेटवर्क लचीलापन और लूप सुरक्षा
रिंग और रिडंडेंट टोपोलॉजी के लिए डिज़ाइन किया गया, डिवाइस एसटीपी / आरएसटीपी / एमएसटीपी प्रोटोकॉल के साथ आईटीयू-टी जी.8032 ईथरनेट प्रोटेक्शन रिंग का समर्थन करता है।ये तंत्र जटिल औद्योगिक प्रतिष्ठानों में तेजी से टोपोलॉजी रिकवरी सुनिश्चित करते हैं और नेटवर्क लूप को रोकते हैं.
3. उच्च थ्रूपुट स्विचिंग प्रदर्शन
एक अनुकूलित स्विचिंग आर्किटेक्चर माइक्रोसेकंड स्तर के विलंबता के साथ गैर-ब्लॉकिंग डेटा अग्रेषण प्रदान करता है। बड़ी मैक तालिकाओं, व्यापक वीएलएएन विभाजन, जम्बो फ्रेम,और पर्याप्त बफरिंग भारी और फटा यातायात भार के तहत स्थिर प्रदर्शन सुनिश्चित करता है.
4औद्योगिक हार्डवेयर फाउंडेशन
पर्याप्त सिस्टम मेमोरी और फ्लैश स्टोरेज से लैस, यह प्लेटफॉर्म उन्नत प्रबंधन और सुरक्षा कार्यों का समर्थन करते हुए निरंतर संचालन बनाए रखता है,लगातार लोड नेटवर्क वातावरण में भी.
5पर्यावरण और विद्युत कठोरता
धातु के आवरण IP40 सुरक्षा प्रदान करते हैं, जबकि ओवरज, ईएसडी और विद्युत तेजी से परिवर्तन के खिलाफ अंतर्निहित रक्षा प्रणाली को सामान्य औद्योगिक विद्युत खतरों से बचाती है।व्यापक संचालन तापमान और आर्द्रता सहिष्णुता स्विच आउटडोर और औद्योगिक कैबिनेट तैनाती के लिए उपयुक्त बनाते हैं.
6मल्टी-मोड नेटवर्क प्रबंधन
कॉन्फ़िगरेशन और निगरानी कई इंटरफेस के माध्यम से की जा सकती है, जिसमें वेब-आधारित प्रबंधन, सीएलआई, एसएनएमपी और टेलनेट शामिल हैं।डायग्नोस्टिक उपकरण जैसे केबल दोष का पता लगाने और ऊर्जा-बचत सुविधाएं रखरखाव को सरल बनाने और परिचालन लागत को कम करने में मदद करती हैं.
7. उन्नत यातायात नियंत्रण और विभाजन
वीएलएएन टैगिंग, लिंक एग्रीगेशन, क्यूओएस प्राथमिकता और प्रसारण दमन के लिए समर्थन यातायात व्यवहार पर सटीक नियंत्रण सक्षम करता है,साझा औद्योगिक नेटवर्क के भीतर महत्वपूर्ण सेवाओं को अलग करने और प्राथमिकता देने की अनुमति देना.
8सुरक्षा उन्मुख डिजाइन
स्विच में स्तरित पहुँच नियंत्रण और एन्क्रिप्शन तंत्र शामिल हैं, जिनमें 802.1X, RADIUS, ACL, TACACS + और सुरक्षित प्रबंधन प्रोटोकॉल शामिल हैं।फर्मवेयर रिडंडेंसी और व्यापक प्रोटोकॉल समर्थन दीर्घकालिक सुरक्षा और अपग्रेड लचीलापन सुनिश्चित करने में मदद करता है.
9स्थापना लचीलापन और मानकों का अनुपालन
डीआईएन-रेल या दीवार माउंट के लिए डिज़ाइन किया गया, कॉम्पैक्ट आवास आसानी से अंतरिक्ष-प्रतिबंधित नियंत्रण अलमारियों में फिट बैठता है। डिवाइस प्रमुख अंतरराष्ट्रीय सुरक्षा और ईएमसी मानकों का अनुपालन करता है,वैश्विक औद्योगिक तैनाती में विश्वसनीय संचालन सुनिश्चित करना.
लंबी दूरी की संचार सहायता
ऑप्टिकल इंटरफेस सिंगल-मोड फाइबर पर 120 किमी तक की ट्रांसमिशन दूरी का समर्थन करता है, जबकि ईथरनेट पोर्ट 100 मीटर तक स्थानीय कनेक्शन के लिए मानक तांबे की केबलिंग का समर्थन करते हैं,बड़े औद्योगिक स्थलों पर स्केलेबल नेटवर्क डिजाइन को सक्षम करना.
विशिष्ट तैनाती परिदृश्य
1.स्वचालित विनिर्माण एवं प्रक्रिया नियंत्रण
पीएलसी, सेंसर और नियंत्रण प्रणालियों के लिए संचार रीढ़ के रूप में कार्य करता है, जो उत्पादन नियंत्रण और उपकरण निगरानी के लिए आवश्यक वास्तविक समय डेटा विनिमय का समर्थन करता है।
2परिवहन और यातायात प्रणाली
सड़क किनारे कैबिनेट, रेल नेटवर्क और यातायात प्रबंधन प्रणालियों में प्रयोग किया जाता है जहां रिंग रिडंडेंसी सिग्नलिंग और नियंत्रण नेटवर्क के निरंतर संचालन को सुनिश्चित करती है।
3ऑप्टिकल निजी और औद्योगिक ब्रॉडबैंड नेटवर्क
उद्यम और औद्योगिक निजी नेटवर्क के लिए फाइबर एक्सेस या एग्रीगेशन नोड के रूप में कार्य करता है, जो वितरित स्थानों के बीच उच्च बैंडविड्थ संचार को सक्षम करता है।
4दूरस्थ औद्योगिक परिचालन
भौगोलिक रूप से बिखरे हुए सुविधाओं जैसे जल उपचार संयंत्रों, खनन स्थलों और ऊर्जा प्रतिष्ठानों के लिए नेटवर्क कनेक्टिविटी का समर्थन करता है, जो केंद्रीकृत निगरानी और रखरखाव को सक्षम करता है।
5बाहरी निगरानी और सुरक्षा नेटवर्क
आईपी कैमरों, वायरलेस एक्सेस पॉइंट्स और बाहरी या परिधि सुरक्षा वातावरण में तैनात निगरानी उपकरणों के लिए स्थिर नेटवर्क एक्सेस प्रदान करता है।
6औद्योगिक परिसर और रसद पार्क
बड़े पैमाने पर औद्योगिक और उद्यम नेटवर्क की पहुँच परत बनाता है, खंडित वास्तुकला, सेवा प्राथमिकता और उच्च डिवाइस घनत्व का समर्थन करता है।
सहायक उपकरण
|
औद्योगिक ऑप्टिकल मॉड्यूल |
|
|
OSPL1E06D-85 |
100BASE-FX ((850nm) |
|
OSPL1E06D |
100BASE-FX |
|
OSPL1E20D |
100BASE-LX |
|
OSPL1E40D |
100BASE-EX |
|
OSBL1E20D-35 |
100BASE-BX-U ((TX 1310 RX1550) |
|
OSBL1E20D-53 |
100BASE-BX-D ((TX 1550 RX1310) |
|
OSPL1G05D |
1000BASE-SX |
|
OSPL1G06D |
1000BASE-SX ((1310nm) |
|
OSPL1G20D |
1000BASE-LX |
|
OSPL1G40D |
1000BASE-EX |
|
OSBL1G20D-35 |
1000BASE-BX-U ((TX 1310 RX1550) |
|
OSBL1G20D-53 |
1000BASE-BX-D ((TX 1550 RX1310) |
|
औद्योगिक डीआईएन पावर सप्लाई |
|
|
IM-DAC220/DC48V2.5A |
AC220V से DC48V2.5A, -40°C70°C |
|
IM-DAC220/DC48V5A |
AC220V से DC48V5A, -40°C~70°C |
|
IM-DAC220/DC48V10A |
AC220V से DC48V10A, -40°C70°C |
