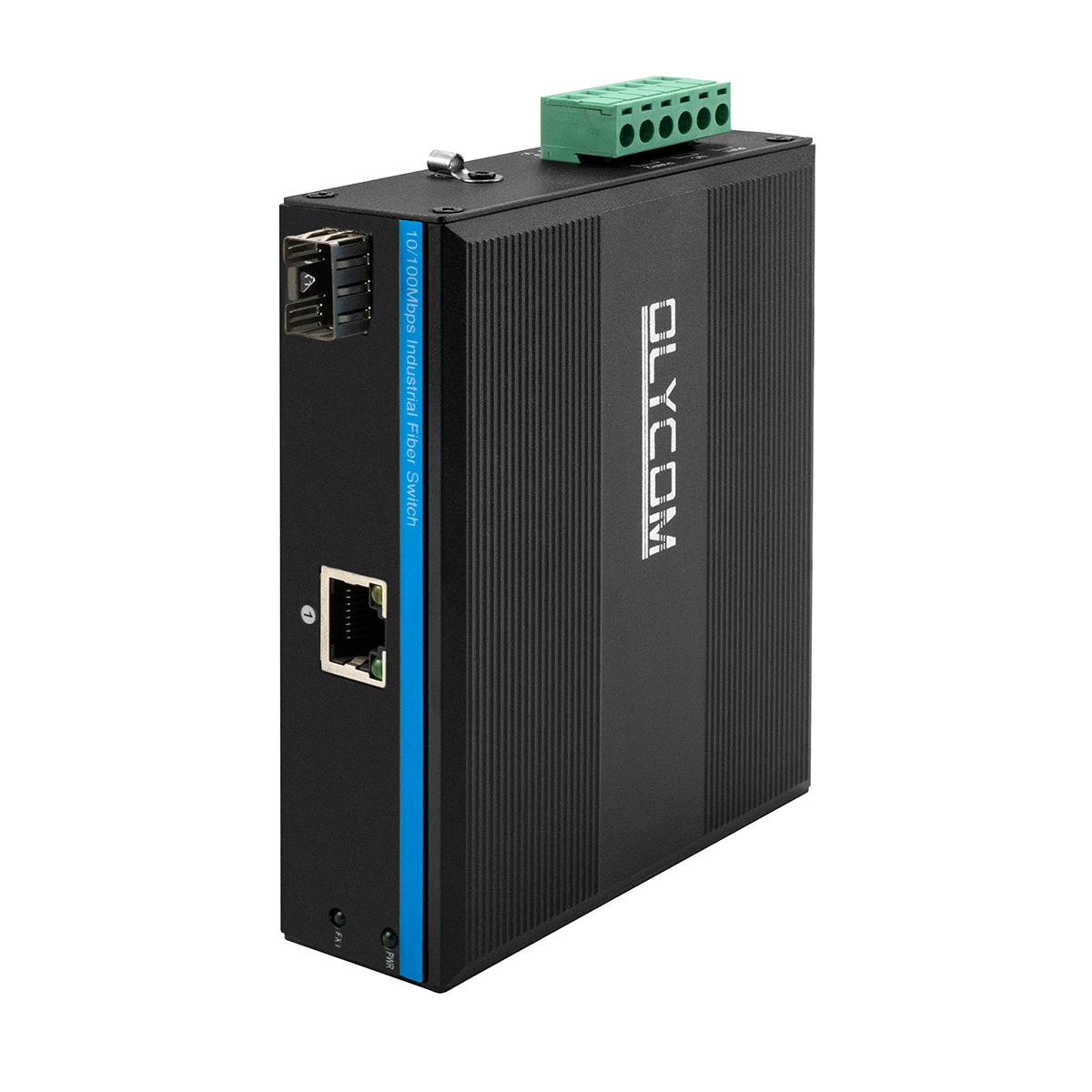

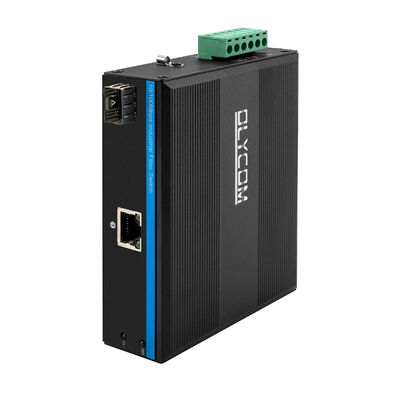

आउटडोर फास्ट ईथरनेट मीडिया कनवर्टर
विनिर्देश
|
उत्पाद का नाम |
10/100Mbps इंडस्ट्रियल फाइबर मीडिया कनवर्टर (1TP+1F) |
|
मॉडल नंबर |
IM-MC110FE |
|
पोर्ट |
1 x 100Mpbs पोर्ट SM:1310nm/1550nm,20Km 1490nm/1550nm,40~120Km MM:1310nm,2Km 1x10/100M UTP RJ45(MDI/MDIX ऑटो-सेंसिंग का समर्थन करता है) |
|
स्विचिंग विशेषताएं |
संचरण मोड: स्टोर और फॉरवर्ड सिस्टम बैंडविड्थ: 40Gbps (गैर-ट्रैफिक जाम) |
|
नेटवर्क मीडिया |
10BASE-T: CAT3, CAT4, CAT5 अन-शील्डेड ट्विस्टेड पेयर (≤100m) 100BASE-TX: CAT5 या उससे ऊपर शील्डेड ट्विस्टेड पेयर (≤100m) SFP पोर्ट, ट्रांसमिशन दूरी: 20Km,40Km,60Km,80Km,100Km |
|
एल ई डी |
पावर, नेटवर्क, फाइबर |
|
बिजली की आपूर्ति |

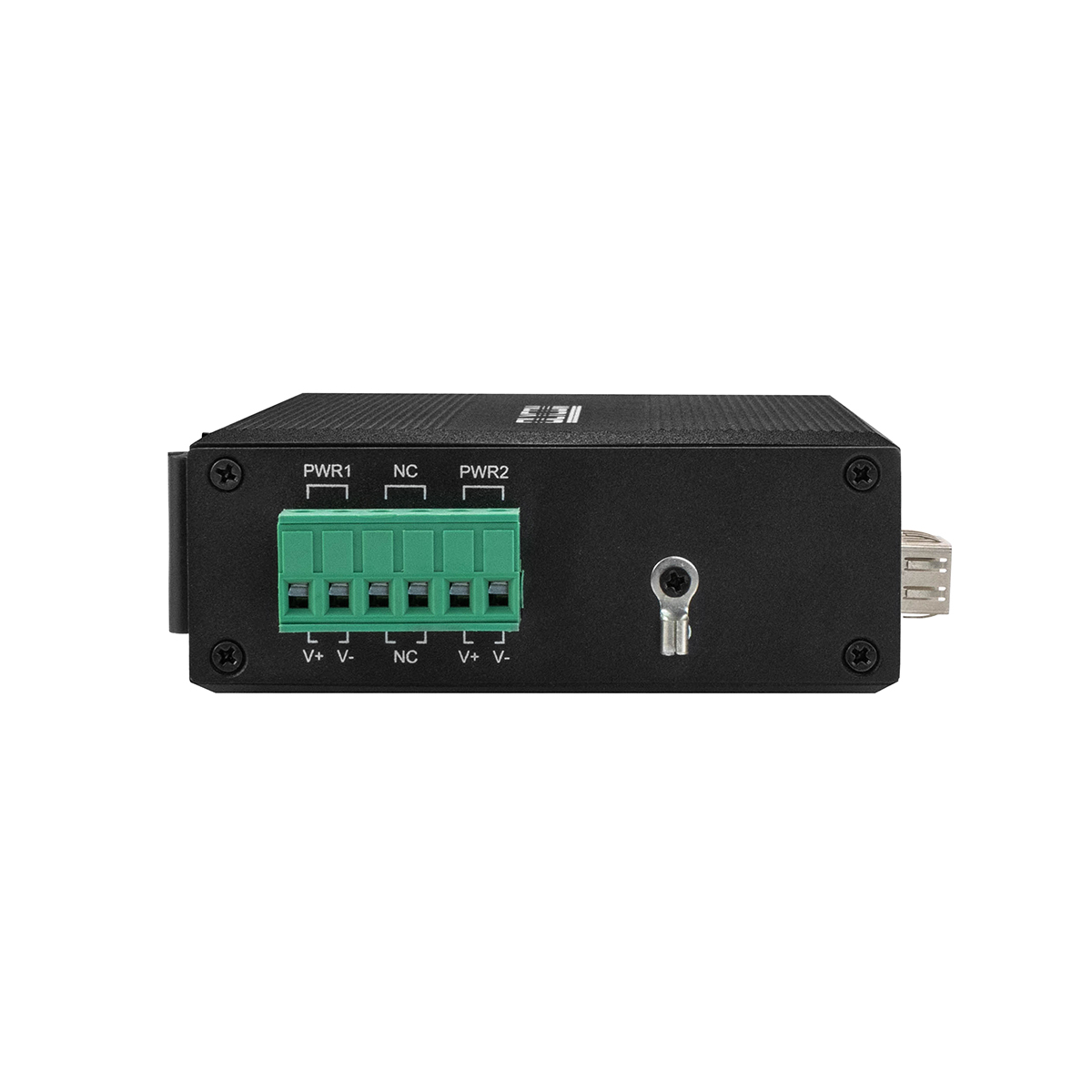

इनपुट वोल्टेज: DC 9-52V नो-लोड पावर: 5W रिवर्स कनेक्शन: समर्थन |
|
पर्यावरण |
कार्य तापमान: -40°～ 75°C संग्रहण तापमान: -40°～ 85°C कार्यकारी आर्द्रता: 10%～90%, गैर-संघनक संग्रहण आर्द्रता: 10%～95%, गैर-संघनक |
|
उद्योग मानक |
EMI: FCC भाग 15 उपभाग B कक्षा A, EN 55022 कक्षा A EMS: EN 61000-4-2 (ESD) स्तर 3, EN 61000-4-3 (RS) स्तर 3, EN 61000-4-4 (EFT) स्तर 3, EN 61000-4-5 (सर्ज) स्तर 3, EN 61000-4-6 (CS) स्तर 3, EN 61000-4-8 ट्रैफिक नियंत्रण: NEMA-TS2 कंपन: IEC 60068-2-6 फ्रीफॉल: IEC 60068-2-32 शॉक: IEC 60068-2-27 रेल यातायात: EN 50121-4 |
|
सुरक्षा |
CE मार्क, वाणिज्यिक CE/LVD EN60950 |
|
यांत्रिक जानकारी |
शेल: नालीदार धातु शेल सुरक्षा वर्ग: IP40 आयाम: 113.8 x 93 x 34.9mm माउंटिंग विधि: दीन-रेल माउंटिंग |
|
वारंटी |
1 वर्ष के भीतर प्रतिस्थापन; 5 साल की मरम्मत |
परिचय
एक सरल उपकरण जो एक वास्तविक औद्योगिक समस्या का समाधान करता है
ओलीकॉम IM-MC110FE को जटिल होने के लिए डिज़ाइन नहीं किया गया है — इसे उपयोगी होने के लिए डिज़ाइन किया गया है।
कई औद्योगिक वातावरणों में, बड़ी संख्या में फील्ड डिवाइस अभी भी 10/100Mbps ईथरनेट पर निर्भर हैं: PLC, सेंसर, नियंत्रक, विरासत निगरानी इकाइयां। ये डिवाइस विश्वसनीय रूप से काम करते हैं, लेकिन कॉपर ईथरनेट ट्रांसमिशन दूरी को 100 मीटर तक सीमित करता है, जो अक्सर कारखानों, रेलवे, सबस्टेशनों या बाहरी साइटों के लिए अपर्याप्त होता है।
IM-MC110FE चुपचाप इस सीमा को हटा देता है।
एक मानक RJ45 ईथरनेट सिग्नल को फाइबर में बदलकर, यह कम गति वाले औद्योगिक उपकरणों को किलोमीटर ऑप्टिकल फाइबर पर संचार करने की अनुमति देता है — 120 किमी तक, मौजूदा उपकरणों या नेटवर्क आर्किटेक्चर को बदले बिना। कोई कॉन्फ़िगरेशन नहीं है, कोई प्रबंधन इंटरफ़ेस नहीं है, और कोई सीखने की अवस्था नहीं है। एक बार चालू होने पर, यह बस काम करता है।
कार्यालय रैक के बजाय औद्योगिक तैनाती के लिए निर्मित, IM-MC110FE -40°C से +85°C तक संचालित होता है, IP40 धातु बाड़े का उपयोग करता है, और विद्युत रूप से शोर वाले वातावरण से बचने के लिए 4KV ईथरनेट सर्ज सुरक्षा को एकीकृत करता है। यह एक छोटा उपकरण है, लेकिन एक ऐसा जो अक्सर उन सिस्टम के किनारे बैठता है जो बिना किसी रुकावट के 24/7 चलने की उम्मीद करते हैं।
मुख्य विशेषताएं
1. केंद्रित, उद्देश्य-निर्मित डिजाइन

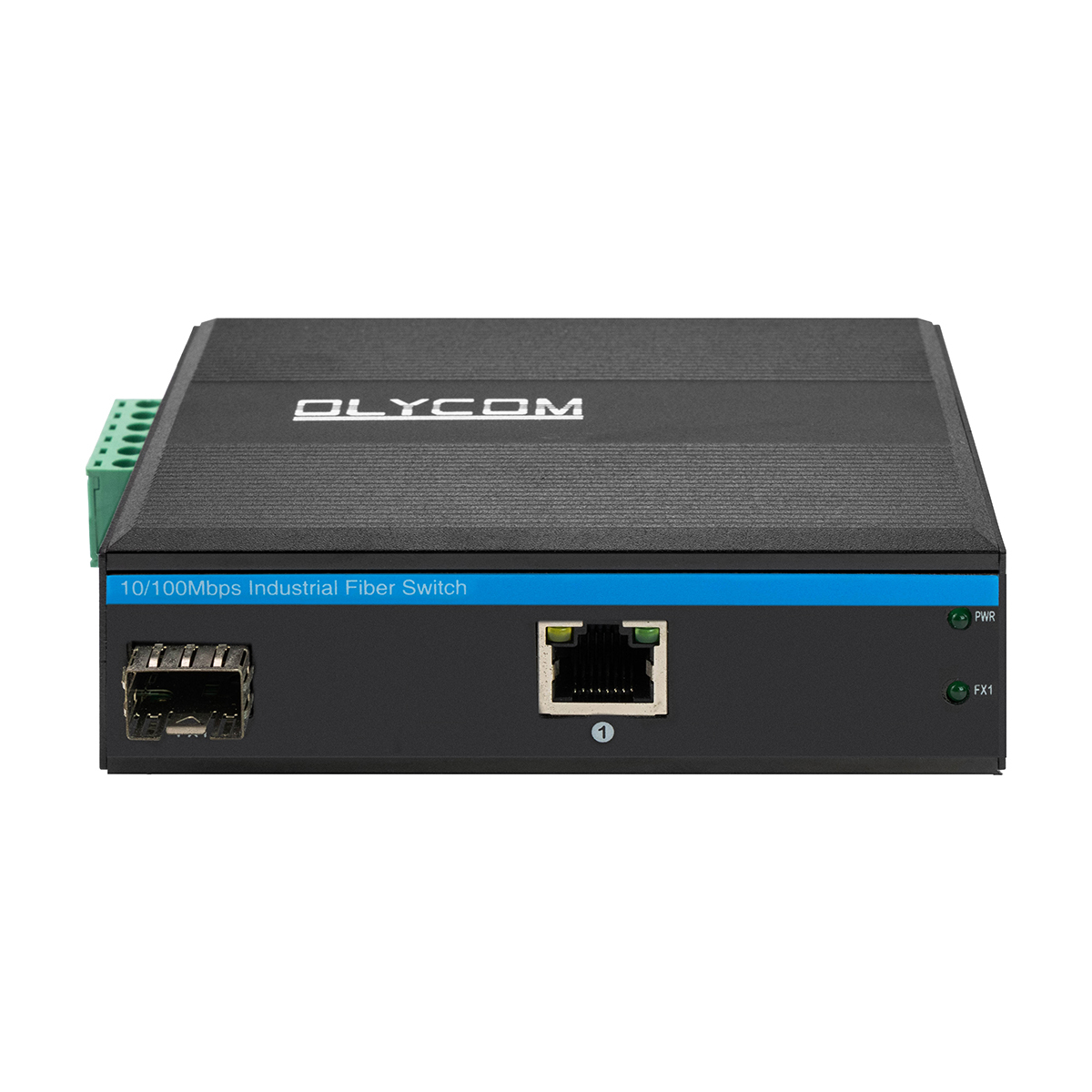

एक फाइबर पोर्ट, एक कॉपर पोर्ट — कुछ भी अतिरिक्त नहीं
IM-MC110FE जानबूझकर न्यूनतम डिज़ाइन दर्शन का पालन करता है:
1 × 100Mbps SFP फाइबर पोर्ट, सिंगल-मोड और मल्टी-मोड मॉड्यूल का समर्थन करता है
SM: 20 किमी से 120 किमी (तरंग दैर्ध्य पर निर्भर)
MM: 2 किमी तक
1 × 10/100Mbps RJ45 ईथरनेट पोर्ट, ऑटो-नेगोशिएशन और MDI/MDIX समर्थित
यह सादगी विफलता बिंदुओं को कम करती है और डिवाइस को तंग नियंत्रण कैबिनेट या रिमोट फील्ड बॉक्स में तैनात करना आसान बनाती है।
2. विद्युत शोर से बचने के लिए डिज़ाइन किया गया
औद्योगिक वातावरण शायद ही कभी साफ होते हैं:
मोटर शुरू होती हैं, रिले स्विच करते हैं, बिजली पास में गिरती है।
IM-MC110FE इस वास्तविकता को संभालने के लिए इंजीनियर है:
4KV ईथरनेट सर्ज सुरक्षा
ESD स्तर 3 (EN 61000-4-2)
EFT स्तर 3 (EN 61000-4-4)
ये सुरक्षा उपाय विद्युत हस्तक्षेप के कारण संचार विफलताओं को रोकने में मदद करते हैं, खासकर बाहरी या रेल-साइड प्रतिष्ठानों में।
3. कॉन्फ़िगरेशन के बिना स्थिर संचरण
आंतरिक रूप से, डिवाइस स्टोर-एंड-फॉरवर्ड फॉरवर्डिंग का उपयोग करता है, जो फटने वाले ट्रैफ़िक के दौरान भी डेटा अखंडता सुनिश्चित करता है।
यह समर्थन करता है:
IEEE 802.3x प्रवाह नियंत्रण (पूर्ण-द्वैध)
बैक प्रेशर (आधा-द्वैध)
यह कनेक्टेड औद्योगिक उपकरणों को पैकेट हानि के बिना विश्वसनीय रूप से संचार करने की अनुमति देता है, भले ही ट्रैफ़िक की स्थिति में उतार-चढ़ाव हो।
औद्योगिक कैबिनेट के लिए वाइड पावर इनपुट
पावर वातावरण औद्योगिक साइटों में व्यापक रूप से भिन्न होते हैं।
IM-MC110FE समर्थन करता है:
DC 9–52V वाइड वोल्टेज इनपुट
रिवर्स-पोलरिटी सुरक्षा
कम बिजली की खपत (≤5W)
यह समर्पित पावर कन्वर्टर्स जोड़े बिना मौजूदा नियंत्रण प्रणालियों में एकीकृत करना आसान बनाता है।
इसे माउंट करें, इसे पावर दें, इसे भूल जाएं
दीन-रेल माउंटिंग
कॉम्पैक्ट फुटप्रिंट (113.8 × 93 × 34.9 मिमी)
पंखा रहित, गैर-प्रबंधित डिज़ाइन
एक बार स्थापित होने के बाद, कोई चल रहे रखरखाव या कॉन्फ़िगरेशन की आवश्यकता नहीं होती है — उन तैनाती के लिए आदर्श जहां पहुंच सीमित या महंगी है।
अनुप्रयोग
जहां यह चुपचाप मूल्य जोड़ता है
कॉपर सीमा से परे ईथरनेट का विस्तार
शॉर्ट-रेंज कॉपर ईथरनेट (≤100 मीटर) को लंबी दूरी के फाइबर लिंक (120 किमी तक) में परिवर्तित करता है, जिससे विरासत औद्योगिक उपकरणों को केंद्रीकृत नियंत्रण प्रणालियों से कनेक्ट करने में सक्षम बनाया जाता है।
औद्योगिक फील्ड डिवाइस कनेक्टिविटी
उत्पादन लाइनों, कार्यशालाओं और औद्योगिक पार्कों में PLC, सेंसर और नियंत्रकों को एंडपॉइंट हार्डवेयर को अपग्रेड किए बिना फाइबर बैकबोन से कनेक्ट करने के लिए उपयोग किया जाता है।
परिवहन और रेल अवसंरचना
EN 50121-4 के अनुरूप, इसके लिए उपयुक्त:
ट्रैकसाइड संचार कैबिनेट
रेल सिग्नलिंग समर्थन प्रणाली
ट्रैफिक निगरानी उपकरण
फाइबर कनेक्टिविटी कंपन, तापमान भिन्नता और विद्युत हस्तक्षेप का विरोध करते हुए लंबी दूरी के संचरण को सुनिश्चित करती है।
ऊर्जा और उपयोगिता निगरानी
सबस्टेशनों, जल उपचार संयंत्रों और रिमोट मॉनिटरिंग स्टेशनों के लिए आदर्श जहां:
दूरी लंबी हैं
बिजली की स्थिति अस्थिर है
रखरखाव पहुंच सीमित है
कठोर, छोटे पैमाने पर औद्योगिक तैनाती
खनन, पेट्रोकेमिकल और धातु विज्ञान वातावरण से लाभ होता है:
IP40 धूल संरक्षण
वाइड तापमान संचालन
सर्ज और ESD प्रतिरोध
इन परिदृश्यों में, IM-MC110FE फील्ड और नेटवर्क कोर के बीच एक शांत, विश्वसनीय पुल के रूप में कार्य करता है।
सहायक उपकरण
|
औद्योगिक ऑप्टिकल मॉड्यूल |
|
|
OSPL1E06D-85 |
100BASE-FX(850nm) |
|
OSPL1E06D |
100BASE-FX |
|
OSPL1E20D |
100BASE-LX |
|
OSPL1E40D |
100BASE-EX |
|
OSBL1E20D-35 |
100BASE-BX-U(TX 1310 RX1550) |
|
OSBL1E20D-53 |
100BASE-BX-D(TX 1550 RX1310) |
|
औद्योगिक दीन बिजली की आपूर्ति |
|
|
IM-DAC220/DC48V1.6A |
AC220V से DC48V1.6A, -30℃～70℃ |
|
IM-DAC220/DC48V2.5A |
AC220V से DC48V2.5A, -40℃～70℃ |
