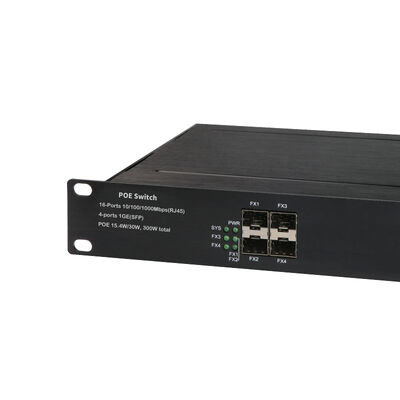

16-पोर्ट अनमैनेज्ड रग्ड PoE ईथरनेट स्विच
|
उत्पाद का नाम |
10/100/1000Mbps औद्योगिक POE फाइबर स्विच (4F+16TP) |
|
मॉडल नं. |
IM-FP041616GE |
|
पोर्ट |
4 x 1000Mpbs SFP पोर्ट 16x10/100/1000M यूटीपी आरजे45 |
|
मानक |
आईईईई 802.3, IEEE802.3U, IEEE802.3ab, IEEE802.3z, IEEE802.1d STP, IEEE802.1w RSTP, IEEE802.1s MSTP, ITU-T G.8023 EPR/Y1344, IEEE802.1Q, IEEE802.1X, IEEE802.3ad, IEEE802.3x, IEEE802.3af, IEEE802.3at, IEEE802.1ad, IEEE802.1p, IEEE802.1ab, IEEE802.3az |
|
VLAND आईडी |
4096 |
|
जंबो फ्रेम |
9.6KB |
|
मैक पता तालिका का आकार |
8K |
|
पो मानक |
IEEE802.3af,at. ((कुल 300W) |
|
स्विचिंग विशेषताएं |
प्रसारण मोडःस्टोरेज और फॉरवर्ड सिस्टम बैंडविड्थ:48Gbps (गैर ट्रैफिक जाम) |
|
नेटवर्क मीडिया |
10BASE-T: CAT3, CAT4, CAT5 अनस्क्रिल्ड ट्विस्ट्ड जोड़ी ((≤100m) 100/1000BASE-TX: CAT5 या उससे अधिक स्किल्ड ट्विस्ट्ड जोड़ी ((≤100m) एसएफपी पोर्ट, ट्रांसमिशन दूरीः 20 किमी, 40 किमी, 60 किमी, 80 किमी, 100 किमी |
|
एल ई डी |
बिजली, नेटवर्क, फाइबर |
|
विद्युत आपूर्ति |
इनपुट वोल्टेजः 48-52V POE इनपुट वोल्टेज: DC48V गैर ध्रुवीय शक्ति इनपुटः समर्थन |
|
पर्यावरण |
कार्य तापमानः-40°° 85°C काम करने की आर्द्रताः5%~95%, गैर-संक्षेपण |
|
उद्योग मानक |
ईएमआईःएफसीसी भाग 15 उपभाग बी वर्ग ए,एन 55022 वर्ग ए,एन 61000-6-4- औद्योगिक वातावरण के लिए उत्सर्जन ईएमएसःएन 61000-6-2-औद्योगिक वातावरण के लिए प्रतिरक्षा, एन 61000-4-2 (ईएसडी) स्तर 3,एन 61000-4-3 (आरएस) स्तर 3,एन 61000-4-4 (ईएफटी) स्तर 3,एन 61000-4-5 (लहर) स्तर 3, एन 61000-4-6 (सीएस) स्तर 3, एन 61000-4-8 यातायात नियंत्रणःNEMA-TS2, कंपनःIEC 60068-2-6 मुक्त गिरावटःIEC 60068-2-32, झटकाःIEC 60068-2-27 रेल यातायातः EN 50121-4 |
|
मैकेनिकल सूचना |
सुरक्षा वर्गःIP30 आयाम:483 x 275 x 44.5 मिमी |
|
वारंटी |
प्रतिस्थापन 1 वर्ष के भीतर; 5 वर्ष की मरम्मत |
2यह किससे जुड़ा हुआ है?
सोलह गीगाबिट ईथरनेट आरजे45 पोर्ट औद्योगिक एज उपकरणों के लिए घनी पहुंच प्रदान करते हैं।
प्रत्येक तांबा पोर्ट स्वचालित रूप से गति और डुप्लेक्स सेटिंग्स पर बातचीत करता है।
कनेक्टेड डिवाइसेस एक एकल ईथरनेट केबल के माध्यम से नेटवर्क कनेक्टिविटी और विद्युत शक्ति दोनों प्राप्त करते हैं।
चार गीगाबिट एसएफपी फाइबर पोर्ट तांबे की सीमाओं से परे नेटवर्क की पहुंच का विस्तार करते हैं।
फाइबर ट्रांसमिशन की दूरी कम दूरी के लिंक से लेकर 100 किमी तक होती है, जो कि इस्तेमाल किए गए ऑप्टिकल मॉड्यूल के आधार पर होती है।
यह संयोजन लंबी दूरी के अपलिंक कनेक्टिविटी के साथ स्थानीय डिवाइस एग्रीगेशन का समर्थन करता है।
3शक्ति कैसे वितरित की जाती है?
स्विच IEEE 802.3af और IEEE 802.3at PoE मानकों को एकीकृत करता है।
प्रत्येक PoE-सक्षम पोर्ट 30 वाट तक की शक्ति प्रदान कर सकता है।
कुल सिस्टम पावर बजट 300 वाट तक पहुंचता है, जिससे सभी 16 ईथरनेट पोर्टों को एक साथ बिजली की आपूर्ति की जा सकती है।
पीओई बिजली सीधे श्रेणी 5 ईथरनेट केबलिंग के माध्यम से आपूर्ति की जाती है।
उपकरण की ओर कोई बाहरी पावर एडाप्टर की आवश्यकता नहीं है।
इससे स्थापना की जटिलता और तारों की लागत में काफी कमी आती है।
विशिष्ट संचालित उपकरणों में आईपी कैमरे, वायरलेस एक्सेस पॉइंट, वीओआईपी फोन और एक्सेस कंट्रोल टर्मिनल शामिल हैं।
4यह नेटवर्क पर कैसे व्यवहार करता है?
स्विच गैर प्रबंधित मोड में कार्य करता है।
कोई CLI नहीं है, कोई वेब इंटरफ़ेस नहीं है, और कोई विन्यास फ़ाइल नहीं है।
नेटवर्क अग्रेषण व्यवहार निश्चित और निर्धारक है।
एसटीपी और आरएसटीपी के माध्यम से मूल लूप रोकथाम का समर्थन किया जाता है, जिससे नेटवर्क अस्थिरता का जोखिम कम होता है।
बुनियादी आईजीएमपी स्नूपिंग वीडियो निगरानी नेटवर्क में अनावश्यक मल्टीकास्ट बाढ़ को सीमित करता है।
IEEE 802.1Q वीएलएएन के लिए समर्थन उन्नत नीति विन्यास के बिना सरल यातायात पृथक्करण को सक्षम करता है।
यह आवश्यक नेटवर्क स्थिरता सुनिश्चित करता है जबकि संचालन को सीधा रखता है।
5यह औद्योगिक वातावरण में कैसे जीवित रहता है?
यह उपकरण कठोर परिस्थितियों में निरंतर संचालन के लिए बनाया गया है।
यह -40°C से +85°C तक के तापमान के विस्तृत दायरे में विश्वसनीय रूप से कार्य करता है।
आर्द्रता सहिष्णुता 5% से 95% (गैर-संक्षेपण) तक फैली हुई है।
एक मजबूत IP30 रेटेड धातु आवरण आंतरिक घटकों को धूल और यांत्रिक प्रभाव से बचाता है।
घेर के आयाम (483 × 275 × 44.5 मिमी) मानक औद्योगिक रैक प्रतिष्ठानों के लिए उपयुक्त हैं।
6यह विद्युत तनाव से कैसे निपटता है?
स्विच में DC 48-52 V गैर-ध्रुवीय शक्ति इनपुट का प्रयोग किया जाता है।
गैर ध्रुवीय डिजाइन क्षेत्र के वायरिंग को सरल बनाता है और स्थापना त्रुटियों को कम करता है।
आंतरिक डिजाइन औद्योगिक ईएमआई और ईएमएस मानकों को पूरा करता है, प्रतिरोधीः
इलेक्ट्रोस्टैटिक डिस्चार्ज
उछाल और ईएफटी घटनाएं
विकिरित और संचालित हस्तक्षेप
यह भारी मशीनरी, बिजली उपकरण और रेल प्रणालियों के पास स्थिर संचालन सुनिश्चित करता है।
7यह क्या नहीं करता है (डिज़ाइन द्वारा)?
इसके लिए नेटवर्क कॉन्फ़िगरेशन की आवश्यकता नहीं है।
यह प्रबंधन इंटरफेस को उजागर नहीं करता है।
यह दैनिक संचालन के लिए सॉफ्टवेयर अपडेट पर निर्भर नहीं है।
यह केंद्रीकृत नियंत्रकों पर निर्भर नहीं है।
यह जानबूझकर सीमितता भविष्यवाणी, विश्वसनीयता और दीर्घकालिक स्थिरता में सुधार करती है।
8यह कहाँ सबसे अच्छा फिट बैठता है?
8.1: फिक्स्ड PoE डिवाइस क्लस्टर
उन स्थलों के लिए आदर्श जहां डिवाइस की संख्या और टोपोलॉजी समय के साथ स्थिर रहती है।
सामान्य उदाहरणों में कैमरा क्लस्टर, एक्सेस कंट्रोल पॉइंट और सेंसर समूह शामिल हैं।
8.2: औद्योगिक निगरानी प्रतिष्ठान
यह कारखानों, खानों और पेट्रोकेमिकल संयंत्रों में 16 आईपी कैमरों को संचालित करता है और जोड़ता है।
बुनियादी मल्टीकास्ट हैंडलिंग नेटवर्क ट्यूनिंग के बिना वीडियो दक्षता में सुधार करती है।
8.3: स्वचालन सहायता नेटवर्क
PoE-सक्षम सेंसर, इंटरकॉम और छोटे HMI के लिए सहायक स्विच के रूप में प्रयोग किया जाता है।
उत्पादन लाइनों और नियंत्रण कक्षों में वायरिंग जटिलता को कम करता है।
8.4: परिवहन और सड़क किनारे प्रणाली
रेलवे स्टेशनों, सड़क किनारे के अलमारियों और यातायात निगरानी स्थलों के लिए उपयुक्त।
फाइबर पोर्ट लंबी दूरी के बैकहोल कनेक्शन का समर्थन करते हैं।
EN 50121-4 के अनुपालन से रेल-प्रणाली संगतता सुनिश्चित होती है।
8.5: ऊर्जा और उपयोगिता स्थान
सबस्टेशनों, पवन संयंत्रों और दूरस्थ निगरानी बिंदुओं में तैनात।
व्यापक तापमान सहिष्णुता आउटडोर और अर्ध-भूमिगत प्रतिष्ठानों का समर्थन करती है।
8.6: स्मार्ट बिल्डिंग्स और इंडस्ट्रियल पार्क
यह एक लागत प्रभावी पीओई वितरण स्विच के रूप में कार्य करता है।
प्रकाश व्यवस्था, अभिगम नियंत्रण और पर्यावरण निगरानी का समर्थन करता है।
वीएलएएन क्षमता कार्यालय, सुरक्षा और परिचालन यातायात को अलग करती है।
8.7: दूरस्थ आईआईओटी तैनाती
जल उपचार संयंत्रों, तेल क्षेत्रों और अलग-थलग सुविधाओं में प्रयोग किया जाता है।
पीओई स्थानीय ऊर्जा स्रोतों की आवश्यकता को समाप्त करता है।
प्लग-एंड-प्ले व्यवहार कठिन-से-पहुंचने वाले स्थानों में तैनाती को सरल बनाता है।
9यह मॉडल क्यों मौजूद है?
इस स्विच को ट्यून करने के लिए नहीं बनाया गया है।
यह निरंतर कार्य करने के लिए है।
यह तार्किक जटिलता पर भौतिक विश्वसनीयता को प्राथमिकता देता है।
औद्योगिक परिवेशों के लिए जहां एक बार सेट करें और इसे भूल जाएं वास्तविक आवश्यकता है,
IM-FP041616GE स्वाभाविक रूप से फिट बैठता है।
