Olycom 8 पोर्ट 2.5G फाइबर L2 प्रबंधित LAN स्विच
मुख्य विशेषताएँ
1. बहुमुखी पोर्ट कॉन्फ़िगरेशन: 4 x 2.5Gbps SFP फाइबर पोर्ट (SM/MM संगत, 500m–120Km ट्रांसमिशन) + 4 x 10/100/1000M UTP RJ45 पोर्ट (ऑटो-सेंसिंग MDI/MDIX), जो औद्योगिक उपकरणों के लिए फाइबर और कॉपर नेटवर्क के निर्बाध एकीकरण को सक्षम बनाता है।
2. उन्नत रिंग और स्पैनिंग ट्री सपोर्ट: ITU-T G.8032 ईथरनेट प्रोटेक्शन रिंग (EPR) और IEEE 802.1d STP/802.1w RSTP/802.1s MSTP प्रोटोकॉल के अनुरूप, त्वरित नेटवर्क रिकवरी (रिंग नेटवर्क कॉन्फ़िगरेशन के लिए आदर्श) और महत्वपूर्ण अनुप्रयोगों के लिए लूप रोकथाम सुनिश्चित करता है।
3. उच्च-दक्षता डेटा प्रोसेसिंग: स्टोर-एंड-फॉरवर्ड ट्रांसमिशन मोड अपनाता है <10us फॉरवर्डिंग डिले, 28Gbps नॉन-ब्लॉकिंग सिस्टम बैंडविड्थ, 20.83Mpps फॉरवर्डिंग रेट, 8K MAC एड्रेस टेबल, 4096 VLAN आईडी, और 4Mb पैकेट बफर—9.6KB तक के जंबो फ्रेम का समर्थन करता है जो बड़े डेटा ट्रांसमिशन को सुचारू बनाता है।

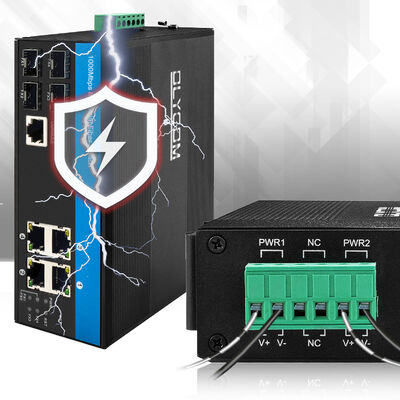

4. मजबूत पर्यावरणीय अनुकूलन क्षमता: IP40 धूल सुरक्षा के साथ नालीदार धातु का खोल, 6KV सर्ज सुरक्षा (IEC 61000-4-5: डिफरेंशियल ±2KV, कॉमन ±6KV), और ESD (±15KV एयर, ±6KV संपर्क) और EFT (±6KV) का प्रतिरोध। -40°C～75°C कार्य तापमान और -40°C～85°C भंडारण तापमान पर संचालित होता है, जिसमें 10%～95% गैर-संघनित आर्द्रता होती है—कठोर बाहरी और औद्योगिक सेटिंग्स के लिए अनुकूलनीय।
5. व्यापक नेटवर्क प्रबंधन: सहज ज्ञान युक्त कॉन्फ़िगरेशन के लिए वेब GUI, Cisco®-जैसे CLI, SNMP v1/v2c/v3, और Telnet का समर्थन करता है। केबल डायग्नोसिस (फॉल्ट पॉइंट लोकेशन), पावर ऑप्टिमाइजेशन के लिए IEEE 802.3az एनर्जी एफिशिएंट ईथरनेट (EEE), और VLAN (802.1q), डायनेमिक/स्टैटिक लिंक एग्रीगेशन (LACP), QoS, और स्टॉर्म सप्रेशन सहित उन्नत नेटवर्क सुविधाएँ।
6. मजबूत सुरक्षा और विश्वसनीयता: कई सुरक्षा तंत्रों से लैस—IEEE 802.1X प्रमाणीकरण, RADIUS, ACL, TACACS+, और HTTPS/SSL/SSH v2 एन्क्रिप्शन—नेटवर्क एक्सेस और डेटा ट्रांसमिशन की सुरक्षा करता है। फर्मवेयर रिडंडेंसी, DHCP क्लाइंट/रिले/स्नूपिंग, RMON, MIB II, और IPv6 संगतता के साथ TFTP/HTTP के माध्यम से सॉफ़्टवेयर अपग्रेड का समर्थन करता है।
7. लचीला इंस्टॉलेशन और अनुपालन: तंग नियंत्रण कैबिनेट में आसान एकीकरण के लिए 15811560mm (शुद्ध वजन 0.75Kg) के कॉम्पैक्ट आयाम के साथ, दीन-रेल या वॉल माउंटिंग का समर्थन करता है। CE-EMC (EN 55032/55035), CE-LVD (EN IEC 62368-1), और FCC (47 CFR भाग 15 उपभाग B क्लास B) प्रमाणपत्रों का अनुपालन करता है, जो सख्त औद्योगिक मानकों को पूरा करता है।
8. लंबी दूरी की कनेक्टिविटी: फाइबर पोर्ट 120Km तक की ट्रांसमिशन दूरी (सिंगल-मोड) का समर्थन करते हैं, जबकि RJ45 पोर्ट 100 मीटर तक CAT3/CAT4/CAT5 (10BASE-T) और CAT5+ (100/1000BASE-TX) केबलों के साथ काम करते हैं—बड़े पैमाने पर औद्योगिक साइट तैनाती के लिए उपयुक्त।
तकनीकी डेटा
|
उत्पाद का नाम |
10/100/1000Mbps प्रबंधित औद्योगिक फाइबर स्विच (4F+4TP) |
|
मॉडल नंबर |
IM-FS440GW |
|
पोर्ट |
4*100/1000/2500Mpbs SFP पोर्ट SM: 1310nm/1550nm, 20Km; 1490nm/1550nm, 40~120Km MM: 1310nm, 2Km; 850nm, 500-मीटर 4*10/100/1000M UTP RJ45(MDI/MDIX ऑटो-सेंसिंग का समर्थन करें) |
|
प्रोटोकॉल |
IEEE 802.3 IEEE802.3U IEEE802.3ab IEEE802.3z IEEE802.1d STP IEEE802.1w RSTP IEEE802.1s MSTP ITU-T G.8023 EPR/Y.1344 IEEE802.1Q IEEE802.1X IEEE802.3ad IEEE802.3x IEEE802.1ad IEEE802.1p IEEE802.1ab IEEE802.3az |
|
स्विचिंग सुविधाएँ |
ट्रांसमिशन मोड: स्टोरेज और फॉरवर्ड फॉरवर्डिंग डिले: <10us सिस्टम बैंडविड्थ: 26Gbps (गैर-ट्रैफिक जाम) DRAM आकार: 128M फ्लैश आकार: 16M VLAND ID: 4096 MAC एड्रेस टेबल आकार: 8K जंबो फ्रेम: 9.6KB |
|
नेटवर्क मीडिया |
10BASE-T: CAT3, CAT4, CAT5 अन-शील्डेड ट्विस्टेड पेयर (≤100m) 100/1000BASE-TX: CAT5 या उससे ऊपर का शील्डेड ट्विस्टेड पेयर (≤100m) |
|
एलईडी |
पावर, नेटवर्क, फाइबर PWR: पावर
ऑरेंज: लिंक/एक्ट हरा: 1000M नेटवर्क स्पीड (जब यह 100Mb/s हो तो बंद)
फाइबर: FX1/FX2/FX3/FX4 |
|
बिजली की आपूर्ति |
रिडंडेंट DC12V~DC52V इनपुट, आमतौर पर DC12V/DC24V/DC48V रिवर्स कनेक्शन: समर्थन |
|
बिजली की खपत |
पूर्ण लोडिंग≤5W |
|
पर्यावरण |
कार्य तापमान: -40°C～75°C भंडारण तापमान: -40°C～85°C कार्य आर्द्रता: 10%～90%, गैर-संघनित भंडारण आर्द्रता: 10%～95%, गैर-संघनित |
|
उद्योग मानक |
ESD: IEC61000-4-2, ±15KV एयर, ±6KV संपर्क EFT: IEC61000-4-4, सामान्य ±6KV सर्ज: IEC61000-4-5, डिफरेंशियल ±2KV, कॉमन±6KV |
|
प्रमाणीकरण |
CE-EMC: EN 55032:2015+AC: 2016+A1:2020+A11: 2020 EN 55035:2017+A11: 2020/EN IEC 61000-3-2:2019/A1: 2021 EN 61000-3-3: 2013/A2: 2021/AC:2022 CE-LVD: EN IEC 62368-1: 2020+A11:2020 FCC: 47 CFR FCC भाग 15 उपभाग B(क्लास B) ANSI C63.4: 2014 |
|
यांत्रिक जानकारी |
शेल: नालीदार धातु का खोल, IP40 ग्रेड स्तर आयाम: 158*115*60mm माउंटिंग विधि: दीन-रेल/वॉल माउंटिंग वजन: 0.75Kg/0.9Kg(नेट/ग्रॉस) |
|
वारंटी |
3 साल, आजीवन तकनीकी सहायता |
अवलोकन
Olycom IM-FS440GW एक उच्च-प्रदर्शन L2+ रिंग प्रबंधित औद्योगिक ईथरनेट स्विच है जिसे कठोर औद्योगिक वातावरण में स्थिर और विश्वसनीय नेटवर्क कनेक्टिविटी के लिए डिज़ाइन किया गया है।
4 x 100/1000/2500Mbps SFP फाइबर पोर्ट (सिंगल-मोड/मल्टी-मोड फाइबर का समर्थन करता है जिसमें 500m से 120Km तक की ट्रांसमिशन दूरी होती है) और 4 x ऑटो-सेंसिंग 10/100/1000Mbps UTP RJ45 पोर्ट (सभी MDI/MDIX के साथ संगत) की विशेषता है, यह विभिन्न औद्योगिक उपकरणों के लिए लचीला फाइबर-टू-कॉपर कनेक्टिविटी प्रदान करता है।
चरम स्थितियों का सामना करने के लिए इंजीनियर, स्विच -40°C से 75°C तक के तापमान रेंज में संचालित होता है, IP40 सुरक्षा रेटिंग का दावा करता है, और 6KV ईथरनेट सर्ज सुरक्षा से लैस है—EMC औद्योगिक-ग्रेड आवश्यकताओं को पूरा करता है और FCC और CE मानकों का अनुपालन करता है।
28Gbps के नॉन-ब्लॉकिंग सिस्टम बैंडविड्थ और उन्नत रिंग नेटवर्क प्रोटोकॉल के समर्थन के साथ, यह कुशल डेटा ट्रांसमिशन और तेज़ फॉल्ट रिकवरी सुनिश्चित करता है, जो इसे महत्वपूर्ण औद्योगिक बुनियादी ढांचे और नेटवर्क तैनाती के लिए एक आदर्श विकल्प बनाता है।
अनुप्रयोग
1. विनिर्माण और नियंत्रण प्रणाली
औद्योगिक नियंत्रण नेटवर्क के मूल में संचालित करने के लिए डिज़ाइन किया गया, डिवाइस स्वचालन उपकरण जैसे PLC, सेंसर और नियंत्रकों को जोड़ता है, जो वास्तविक समय नियंत्रण, सिस्टम डायग्नोस्टिक्स और उत्पादन दृश्यता के लिए आवश्यक निरंतर डेटा विनिमय को सक्षम करता है।
20 रोड, रेल और ट्रैफिक नेटवर्क
परिवहन बुनियादी ढांचे में आमतौर पर तैनात, जिसमें ट्रैफिक कंट्रोल कैबिनेट और रेलवे संचार प्रणाली शामिल हैं। त्वरित रिकवरी तंत्र के साथ रिंग-आधारित नेटवर्किंग यह सुनिश्चित करती है कि लिंक विफलताओं के होने पर भी डेटा पथ उपलब्ध रहें।
3. फाइबर-संचालित निजी और कैरियर-ग्रेड नेटवर्क
ऑप्टिकल बैकबोन और निजी ब्रॉडबैंड नेटवर्क में एकीकृत जहां फाइबर कनेक्टिविटी आवश्यक है। हाई-स्पीड SFP इंटरफेस वितरित नेटवर्क नोड्स के बीच विस्तारित दूरी पर बड़ी मात्रा में डेटा के कुशल ट्रांसमिशन की अनुमति देते हैं।
4. वितरित संपत्ति और रिमोट ऑपरेशन
पानी उपयोगिताओं, खनन सुविधाओं और बिजली के बुनियादी ढांचे जैसे व्यापक भौगोलिक क्षेत्रों में फैले औद्योगिक साइटों का समर्थन करता है। रिमोट प्रबंधन क्षमताओं के साथ विश्वसनीय कनेक्टिविटी सिस्टम पर्यवेक्षण को सरल बनाती है और ऑन-साइट रखरखाव प्रयासों को कम करती है।
5. आउटडोर निगरानी और सुरक्षा प्रतिष्ठान
IP कैमरे, वायरलेस एक्सेस पॉइंट और सुरक्षा सेंसर का समर्थन करने के लिए आउटडोर बाड़ों के भीतर तैनात। विद्युत सर्ज, धूल प्रवेश और तापमान चरम सीमाओं के खिलाफ अंतर्निहित सुरक्षा बिना किसी निगरानी वाले वातावरण में निरंतर संचालन को सक्षम करती है।
6. बड़े पैमाने पर औद्योगिक और एंटरप्राइज़ नेटवर्क
एंटरप्राइज़ परिसरों, लॉजिस्टिक्स हब और औद्योगिक पार्कों के लिए एक स्थिर एक्सेस या एग्रीगेशन लेयर के रूप में कार्य करता है। नेटवर्क विभाजन और ट्रैफ़िक प्राथमिकता का समर्थन करता है, जिससे विविध सेवाएं साझा औद्योगिक नेटवर्क पर कुशलता से संचालित हो सकती हैं।
FAQ
1. यदि संभव हो तो लेबल को मैं जैसा चाहता हूं वैसा लिखें?
A: हाँ, कृपया बस सामग्री और प्रारूप भेजें, हम आपके पुष्टिकरण के लिए एक नमूना टुकड़ा प्रिंट करेंगे।
लेबल आमतौर पर साइड पैनल पर लगाया जाता है।
2. पैकिंग सूची क्या है?

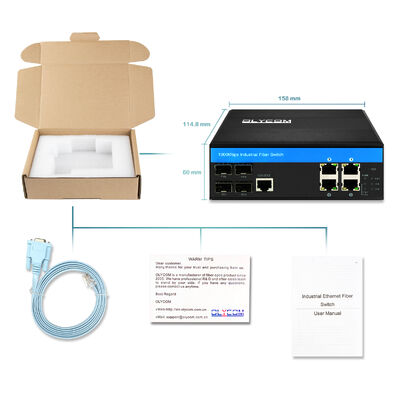

A: बॉक्स में एक डिवाइस, सुरक्षात्मक फोम, एक उपयोगकर्ता मैनुअल, एक वारंटी कार्ड और एक कंसोल केबल है।
लेकिन SFP मॉड्यूल और बिजली की आपूर्ति शामिल नहीं है, कृपया इसे हमसे अलग से खरीदें।
3. मैं परीक्षण के लिए एक नमूना इकाई कैसे प्राप्त कर सकता हूँ?
A: हमारे कई अमेज़ॅन स्टोर हैं। यदि आप जानते हैं तो कृपया हमारे ब्रांड Olycom या मॉडल नामों को खोजें।
आप एक मानक खरीद के लिए भी हमसे बात कर सकते हैं।
4. क्या आपके स्विच किसी भी रिंग प्रोटोकॉल का समर्थन करते हैं?
A: हाँ, हमारे स्विच रिंग कॉन्फ़िगरेशन के लिए STP/RSTP/MSTP और ERPS का समर्थन करते हैं।
