Olycom 8 पोर्ट हार्डनेड गीगाबिट ईथरनेट स्विच
1प्रमुख विशेषताएं
बहुमुखी बंदरगाह विन्यास
2x 1000 एमबीपीएस एसएफपी फाइबर पोर्ट (500 एमबी 120 किमी ट्रांसमिशन के साथ एसएम / एमएम फाइबर का समर्थन करता है) + 6x ऑटो-सेंसिंग 10/100/1000 एमबीपीएस आरजे 45 पोर्ट, विभिन्न औद्योगिक उपकरणों के लिए लचीली फाइबर-टू-यूटीपी कनेक्टिविटी को सक्षम करता है
पर्यावरण के प्रति मजबूत स्थायित्व
6KV ईथरनेट ओवरज सुरक्षा और IP40 रेटिंग, निर्बाध संचालन के लिए विद्युत हस्तक्षेप, धूल और कठोर बाहरी परिस्थितियों के खिलाफ सुरक्षा

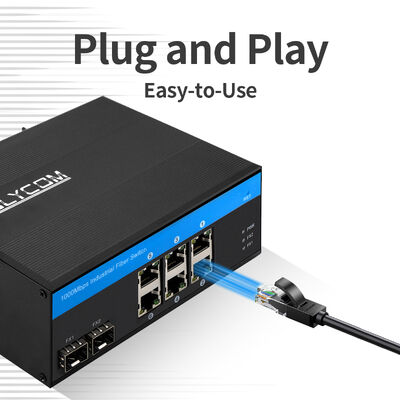

प्लग-एंड-प्ले संगतता
ऑटो एमडीआई/एमडीआईएक्स का समर्थन करता है, क्रॉसओवर केबलों की आवश्यकता को समाप्त करता है और विभिन्न नेटवर्क उपकरणों के साथ परेशानी मुक्त कनेक्शन सुनिश्चित करता है
मानकीकृत प्रवाह नियंत्रण
आईईईई 802.3x के अनुरूप पूर्ण-द्वैध मोड और उच्च यातायात संचरण के दौरान डेटा हानि को रोकने के लिए बैक प्रेशर मानक के साथ आधा-द्वैध मोड
दक्ष डेटा प्रसंस्करण
स्टोर-एंड-फॉरवर्ड स्विचिंग तंत्र, 14Gbps गैर-ब्लॉकिंग सिस्टम बैंडविड्थ, 10.416Mmps अग्रेषण दर, 4K मैक पता तालिका, और सुचारू, कम विलंबता डेटा प्रवाह के लिए 1.75Mb पैकेट बफर

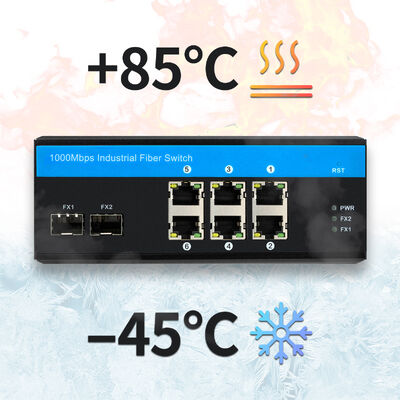

अत्यधिक तापमान प्रतिरोधक
औद्योगिक वातावरण में अत्यधिक ठंड, गर्मी और तापमान में उतार-चढ़ाव के अनुकूल, -40°75°C कार्य तापमान और -40°85°C भंडारण तापमान में काम करता है
शक्तिशाली अनुकूलन क्षमता
रिवर्स कनेक्शन सुरक्षा और 5W नो-लोड बिजली की खपत, संतुलन स्थिरता, ऊर्जा दक्षता और वायरिंग त्रुटियों के खिलाफ सुरक्षा के साथ व्यापक डीसी 12-52 वी दोहरी बिजली इनपुट
औद्योगिक-ग्रेड अनुपालन
ईएमसी औद्योगिक आवश्यकताओं, एफसीसी / सीई मानकों और EN 50121-4 (रेल यातायात) / NEMA-TS2 (यातायात नियंत्रण) प्रमाणपत्रों को पूरा करता है; आईईसी 60068 श्रृंखला के अनुसार कंपन, झटके और मुक्त गिरने के लिए प्रतिरोधी
लचीली स्थापना
Din-rail/wall mounting विकल्पों के साथ कॉम्पैक्ट वेल्डेड धातु खोल (158x115x60mm), तंग नियंत्रण कैबिनेट और दूरस्थ औद्योगिक प्रतिष्ठानों को फिट करना।
2. तकनीकी डेटा
|
उत्पाद का नाम |
10/100/1000Mbps औद्योगिक फाइबर स्विच (2F+6TP) |
|
मॉडल नं. |
IM-FS260GE |
|
पोर्ट |
1x 1000Mpbs SFP पोर्ट SM: 1310nm/1550nm, 20 किमी 1490nm/1550nm, 40~120Km एमएम: 1310nm, 2Km; 850nm, 500m 6x10/100/1000M यूटीपी आरजे45 ((एमडीआई/एमडीआईएक्स ऑटो-सेंसिंग का समर्थन करें) |
|
स्विचिंग विशेषताएं |
प्रसारण मोडः भंडारण और आगे सिस्टम बैंडविड्थः 16Gbps (गैर ट्रैफिक जाम) अग्रेषण दरः 11.904Mmps मैक: 4K पैकेट बफर का आकारः 1.75Mb |
|
नेटवर्क मीडिया |
10BASE-T: CAT3, CAT4, CAT5 अन-स्किल्ड ट्विस्ट जोड़ी ((≤100m) 100/1000BASE-TX: CAT5 या उससे ऊपर की ढाल वाली घुमावदार जोड़ी ((≤100m) एसएफपी पोर्ट, संचरण दूरीः 20 किमी, 40 किमी, 60 किमी, 80 किमी, 100 किमी |
|
एल ई डी |
बिजली, नेटवर्क, फाइबर |
|
विद्युत आपूर्ति |
इनपुट वोल्टेज: DC 12-52V नो लोड पावरः 5W रिवर्स कनेक्शनः समर्थन |
|
पर्यावरण |
कार्य तापमानः -40°75°C भंडारण तापमानः -40°C से 85°C कार्य आर्द्रताः 10%~90%, नॉन कंडेनसिंग भंडारण आर्द्रताः 10%~95%, गैर-संक्षेपण |
|
उद्योग मानक |
ईएमआईः एफसीसी भाग 15 उपभाग बी वर्ग ए, एन 55022 वर्ग ए ईएमएसः एन 61000-4-2 (ईएसडी) स्तर 3, एन 61000-4-3 (आरएस) स्तर 3, एन 61000-4-4 (ईएफटी) स्तर 3, एन 61000-4-5 (सर्ज) स्तर 3, एन 61000-4-6 (सीएस) स्तर 3, एन 61000-4-8 यातायात नियंत्रण: NEMA-TS2 कंपनः आईईसी 60068-2-6 मुक्त गिरावटः आईईसी 60068-2-32 आघातः आईईसी 60068-2-27 रेल यातायातः EN 50121-4 |
|
सुरक्षा |
सीई चिह्न, वाणिज्यिक CE/LVD EN60950 |
|
मैकेनिकल सूचना |
शेलः धातु के गोलाकार शेल सुरक्षा वर्गः IP40 आयामः 158 x 115 x 60 मिमी माउंटिंग विधिः डाइन-रेल/वायर माउंटिंग |
|
वारंटी |
1 वर्ष के भीतर प्रतिस्थापन; 3 वर्ष की मरम्मत |
3. अवलोकन
Olycom IM-FS260GE एक मजबूत 10/100/1000 Mbps औद्योगिक फाइबर स्विच है जिसे कठोर वातावरण में विश्वसनीय संचालन के लिए डिज़ाइन किया गया है।
2 x 1000Mbps SFP फाइबर पोर्ट और 6 x ऑटो-सेंसिंग 10/100/1000Mbps RJ45 पोर्ट के साथ,यह सिंगल-मोड (एसएम) और मल्टी-मोड (एमएम) फाइबर दोनों का समर्थन करता है जिसमें ट्रांसमिशन दूरी 500m से 120Km तक होती है, साथ ही 100 मीटर तक के घुमावदार जोड़े के कनेक्शन के साथ।
औद्योगिक-ग्रेड आवश्यकताओं को पूरा करने के लिए इंजीनियर, यह -40 ̊75 °C की एक विस्तृत तापमान सीमा के भीतर काम करता है, एक डीसी 12-52V व्यापक वोल्टेज दोहरी बिजली इनपुट (रिवर्स कनेक्शन सुरक्षा के साथ) को स्वीकार करता है,और IP40 सुरक्षा रेटिंग का दावा करता है.
एफसीसी, सीई, और कई औद्योगिक मानकों (जैसे ईएमसी, NEMA-TS2, और EN 50121-4) के अनुरूप, स्विच एक लहराती धातु खोल को अपनाता है और Din-rail / दीवार माउंट का समर्थन करता है,स्वचालन प्रणालियों के लिए निरंतर और स्थिर प्रदर्शन सुनिश्चित करना.
4आवेदन
महत्वपूर्ण औद्योगिक परिदृश्यों के लिए आदर्श, IM-FS260GE का उपयोग परिवहन, विद्युत ऊर्जा, धातु विज्ञान, कोयला खनन, पेट्रोकेमिकल्स और जल उपचार सहित क्षेत्रों में व्यापक रूप से किया जाता है।
यह औद्योगिक नियंत्रण उपकरण, भंडारण उपकरण, प्रदर्शन उपकरण और औद्योगिक फाइबर कनवर्टर सिस्टम के लिए एक प्रमुख नेटवर्क घटक के रूप में कार्य करता है।
इसकी अत्यधिक तापमान, वोल्टेज उतार-चढ़ाव और कठोर पर्यावरणीय कारकों का सामना करने की क्षमता इसे स्वचालित उत्पादन लाइनों, दूरस्थ निगरानी प्रणालियों,और बुनियादी ढांचा परियोजनाएं जहां विश्वसनीयता और स्थायित्व सर्वोपरि हैं.
चाहे भूमिगत कोयला खदानों, आउटडोर बिजली संयंत्रों या पेट्रोकेमिकल संयंत्रों में तैनात हो, यह नेटवर्क स्विच औद्योगिक प्रणालियों के सुचारू संचालन का समर्थन करने के लिए स्थिर डेटा संचार सुनिश्चित करता है।
5सहायक उपकरण
|
औद्योगिक ऑप्टिकल मॉड्यूल |
|
|
OSPL1G05D |
1000BASE-SX |
|
OSPL1G06D |
1000BASE-SX ((1310nm) |
|
OSPL1G20D |
1000BASE-LX |
|
OSPL1G40D |
1000BASE-EX |
|
OSBL1G20D-35 |
1000BASE-BX-U ((TX 1310 RX1550) |
|
OSBL1G20D-53 |
1000BASE-BX-D ((TX 1550 RX1310) |
|
औद्योगिक डीआईएन पावर सप्लाई |
|
|
IM-DAC220/DC12V1.67A |
AC220V से DC12V1.67A, -30°C70°C |
|
IM-DAC220/DC24V1A |
AC220V से DC24V1A, -30°C~70°C |
