Olycom 8 पोर्ट इंडस्ट्रियल CCTV PoE स्विच
2. तकनीकी डेटा
|
उत्पाद का नाम |
10/100/1000Mbps औद्योगिक PoE फाइबर स्विच ((2F+6TP) |
|
मॉडल नं. |
IM-FP266GE |
|
पोर्ट |
2x1000M एसएफपी फाइबर SM: 1310nm/1550nm, 20Km; 1490nm/1550nm, 40~120Km एमएमः 1310nm, 2Km; 850nm, 500 मीटर 6x10/100/1000M यूटीपी आरजे45 ((एमडीआई/एमडीआईएक्स ऑटो-सेंसिंग का समर्थन करें) 1x6-पिन पावर टर्मिनल ब्लॉक |
|
प्रोटोकॉल |
आईईईई 802.3 ((10 बेस-टी) IEEE 802.3u ((100Base-TX) IEEE 802.3ab ((1000Base-TX) IEEE 802.3af 15.4W ((PoE) IEEE 802.3at 30W ((PoE+) |
|
स्विचिंग विशेषताएं |
प्रसारण मोडः भंडारण और आगे प्रेषण में देरीः <10us सिस्टम बैंडविड्थः 18Gbps (गैर ट्रैफिक जाम) अग्रेषण दरः 11.904Mmps मैक: 4K पैकेट बफर का आकारः 1.75Mb |
|
नेटवर्क मीडिया |
10BASE-T: CAT3, CAT4, CAT5 अन-स्किल्ड ट्विस्ट जोड़ी ((≤100m) 100/1000BASE-TX: CAT5 या उससे ऊपर की ढाल वाली घुमावदार जोड़ी ((≤100m) |
|
एल ई डी |
पावर, फाइबर, नेटवर्क, पीओई पीडब्लूआर: पावर
फाइबर: एफएक्स1, एफएक्स2 चालूः ट्रांसमिशन सामान्य है बंदः ट्रांसमिशन सामान्य नहीं है ((दोषग्रस्त ऑप्टिकल मॉड्यूल या डिस्कनेक्ट)
कॉपर ऑरेंजः PoE सूचक On:PoE काम कर रहा है बंदःPoE काम नहीं कर रहा है या यह गैर-PoE डिवाइस है
तांबा हराः गति संकेतक चालूःप्रसारण गति 1000 एमबीपीएस है झिलमिलाहटः संचरण में बंदःडिस्कनेक्ट या काम करने की गति 10/100Mbps है |
|
बिजली की खपत |
PoE≤5W के बिना पूर्ण भार |
|
विद्युत आपूर्ति |
PoE पावर सप्लाई इनपुट वोल्टेजः 48V (अधिकतम 52V) एकल PoE पावर सप्लाई आउटपुट पावरः 30W (पोर्ट 1~6) PoE आउटपुट वोल्टेजः 48V रिवर्स कनेक्शनः समर्थन |
|
पीओई वायरिंग |
1/2 (V+), 3/6 (V-) |
|
पर्यावरण |
कार्य तापमानः -40°C75°C भंडारण तापमानः -40°C ≈ 85°C कार्य आर्द्रताः 10%~90%, नॉन कंडेनसिंग भंडारण आर्द्रताः 10%~95%, गैर-संक्षेपण |
|
उद्योग मानक |
ईएसडीः आईईसी61000-4-2, ±15 केवी हवा, ±6 केवी संपर्क EFT: IEC61000-4-4, सामान्य ±6KV बढ़तः IEC61000-4-5, अंतर ±2KV, सामान्य±6KV |
|
प्रमाणन |
CE-EMC: EN 55032:2015+AC: 2016+A1:2020+A11: 2020 एन 55035:2017+ए 11: 2020/एन आईईसी 61000-3-2:2019/ए1: 2021 EN 61000-3-3: 2013/A2: 2021/AC:2022 CE-LVD: EN IEC 62368-1: 2020+A11:2020 FCC: 47 CFR FCC भाग 15 उपभाग B ((वर्ग B) ANSI C63.4: 2014 |
|
मैकेनिकल सूचना |
शैलः आयपी 40 ग्रेड स्तर के लिए घुमावदार धातु शैल आयामः 158*115*60 मिमी माउंटिंग विधिः डाइन-रेल/वायर माउंटिंग वजनः 0.75 किलोग्राम/0.9 किलोग्राम ((नेट/ब्रॉट) |
|
वारंटी |
3 वर्ष, आजीवन तकनीकी सहायता |
3. अवलोकन

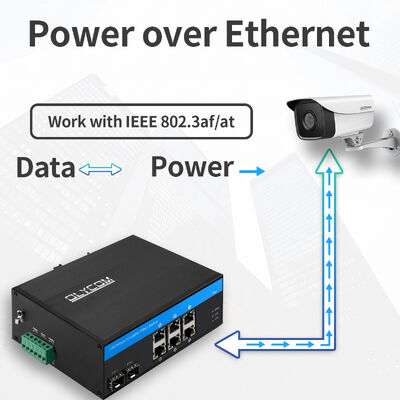

Olycom IM-FP266GE एक औद्योगिक ग्रेड गीगाबिट PoE फाइबर स्विच है जो उन वातावरणों के लिए डिज़ाइन किया गया है जो उच्च विश्वसनीयता, लंबी दूरी की फाइबर कनेक्टिविटी और स्थिर PoE बिजली वितरण की मांग करते हैं।
6 गीगाबिट पीओई ईथरनेट पोर्ट और 2 गीगाबिट एसएफपी फाइबर अपलिंक के साथ, यह आईपी कैमरों, वायरलेस एक्सेस पॉइंट्स,और कठोर बाहरी और औद्योगिक स्थलों पर औद्योगिक ईथरनेट उपकरणों.
एक मजबूत IP40 लहरदार धातु के आवरण के साथ निर्मित, -40 °C से +75 °C तक व्यापक ऑपरेटिंग तापमान रेंज, और औद्योगिक स्तर की ईएमसी सुरक्षा, IM-FP266GE निरंतर,स्वचालन प्रणालियों में स्थिर संचालन, परिवहन नेटवर्क और मिशन-क्रिटिकल बुनियादी ढांचा।
4आवेदन
आईपी निगरानी एवं सुरक्षा प्रणाली
स्मार्ट शहरों, कारखानों, परिसरों और परिवहन केंद्रों में औद्योगिक और आउटडोर आईपी कैमरों को पावर देने और कनेक्ट करने के लिए आदर्श।
औद्योगिक स्वचालन नेटवर्क
विनिर्माण और प्रक्रिया नियंत्रण प्रणालियों में पीएलसी, सेंसर, नियंत्रक और फील्ड उपकरणों के लिए विश्वसनीय ईथरनेट और पीओई कनेक्टिविटी।
परिवहन और यातायात नियंत्रण
सड़क के किनारे कैबिनेट, रेल प्रणाली और यातायात निगरानी नेटवर्क के लिए उपयुक्त है जिसके लिए मजबूत PoE और फाइबर कनेक्टिविटी की आवश्यकता होती है।
ऊर्जा और उपयोगिता बुनियादी ढांचा
सबस्टेशन, पवन संयंत्रों और उपयोगिता निगरानी प्रणालियों का समर्थन करता है जहां लंबी दूरी के फाइबर और स्थिर पीओई आवश्यक हैं।
बाहरी और कठोर वातावरण में तैनाती
अत्यधिक तापमान, विद्युत शोर और कंपन के लिए डिज़ाइन किया गया है, जो इसे दूरस्थ और बाहरी औद्योगिक प्रतिष्ठानों के लिए आदर्श बनाता है।
शिपिंग बॉक्स की जानकारी
उत्पाद का आकारः 15.8*11.5*6cm
आंतरिक बॉक्स का आकारः 25.3*20.8*8 सेमी
उत्पाद का वजनः 0.75 किलोग्राम
पैकेजिंग वजनः 0.9Kg
मास्टर बॉक्स का आकारः 55.5*40*41 सेमी
पैकिंग मात्राः 20 पीसी
पैकेजिंग वजनः 20 किलोग्राम
5. सामान
|
औद्योगिक ऑप्टिकल मॉड्यूल |
|
|
OSPL1G05D |
1000BASE-SX |
|
OSPL1G06D |
1000BASE-SX ((1310nm) |
|
OSPL1G20D |
1000BASE-LX |
|
OSPL1G40D |
1000BASE-EX |
|
OSBL1G20D-35 |
1000BASE-BX-U ((TX 1310 RX1550) |
|
OSBL1G20D-53 |
1000BASE-BX-D ((TX 1550 RX1310) |
|
औद्योगिक डीआईएन पावर सप्लाई |
|
|
IM-DAC220/DC48V2.5A |
AC220V से DC48V2.5A, -40°C70°C |
|
IM-DAC220/DC48V5A |
AC220V से DC48V5A, -40°C~70°C |
|
IM-DAC220/DC48V10A |
AC220V से DC48V10A, -40°C70°C |
6. सामान्य प्रश्न
1यह किस चिप पर आधारित है?
ओलिकॉम: रियलटेक
2, मैं इसे अनुकूलित कर सकते हैं?
ओलिकॉम: हाँ
हम OEM सेवाओं जैसे लोगो, मॉडल नाम, लेबल, पीवीसी मास्क और उत्पाद भागों ((माउंटिंग किट, पावर टर्मिनल ब्लॉक आदि) का समर्थन करते हैं।
3, क्या यह प्रबंधित है?
ओलिकॉम: नहीं
यह सिर्फ सरल प्लग-एंड-प्ले है, लेकिन हमारे पास एक प्रबंधित मॉडल ((IM-FP266GM) है
4क्या आपके पास कोई प्रमाण पत्र है?
हाँ, हमारी कंपनी ISO9001 प्रमाणित है।
हमारे मॉडल के लिए सीई/एफसीसी/आरओएचएस/ई-मार्क/सीसीसी प्रमाणपत्र हैं।
5क्या आप OEM और ODM का समर्थन करते हैं?
हां, यह हमारा प्रतिस्पर्धात्मक लाभ है।
