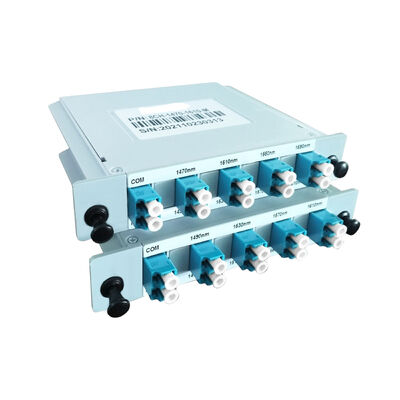

Olycom निष्क्रिय फाइबर ऑप्टिक मक्स डीमक्स CWDM मॉड्यूलर
तकनीकी डेटा
| आइटम | यूनिट | पैरामीटर | नोट |
| तरंग दैर्ध्य रेंज | एनएम | 1260-1620 | |
| केंद्रीय तरंग दैर्ध्य | एनएम | 1271~1371/1471~1571 | |
| चैनलों की संख्या | च | 12 | |
| ट्रांसमिशन बैंडविड्थ | एनएम | ≥+/-7.0 | |
| ट्रांसमिशन फ्लैटनेस | डीबी | ≤0.3 | |
| चैनल लॉस | डीबी | ≤3.8 | जोड़ी≤4.5 |
| ट्रांसमिसिव आसन्न चैनल अलगाव | डीबी | ≥30 | |
| ट्रांसमिसिव गैर-आसन्न चैनल अलगाव | डीबी | ≥45 |
अवलोकन
प्लग-प्रकार का निष्क्रिय WDM एक कॉम्पैक्ट और लागत प्रभावी CWDM ट्रांसमिशन समाधान है जिसे मोबाइल नेटवर्क फ्रंटहॉल अनुप्रयोगों के लिए डिज़ाइन किया गया है।
विभिन्न तरंग दैर्ध्य के कई ऑप्टिकल संकेतों को एक ही फाइबर पर मल्टीप्लेक्स करके और उन्हें दूरस्थ छोर पर डीमल्टीप्लेक्स करके, यह BBU और RRU के बीच फाइबर उपयोग को काफी कम कर देता है, जिससे यह घने बेस स्टेशन तैनाती के लिए आदर्श बन जाता है।
एक पूरी तरह से निष्क्रिय डिवाइस के रूप में, इस WDM मॉड्यूल को किसी बाहरी बिजली की आवश्यकता नहीं होती है, जो उच्च विश्वसनीयता, कम परिचालन लागत और सरलीकृत रखरखाव प्रदान करता है। इसका प्लग-प्रकार का डिज़ाइन त्वरित स्थापना और आसान विस्तार की अनुमति देता है, जिससे यह 4G और 5G बेस स्टेशन निर्माण में व्यापक रूप से अपनाया गया समाधान बन गया है।
अनुप्रयोग
1. 4G LTE बेस स्टेशन फ्रंटहॉल
विश्वसनीय सिग्नल ट्रांसमिशन बनाए रखते हुए BBUs और RRUs के बीच फाइबर की खपत और तैनाती लागत को कम करता है।
2. 5G बेस स्टेशन फ्रंटहॉल
उच्च-घनत्व वाले 5G साइटों के लिए आदर्श है जहां सीमित फाइबर संसाधनों पर कई तरंग दैर्ध्य की आवश्यकता होती है।
3. मोबाइल नेटवर्क विस्तार और उन्नयन
नए फाइबर बिछाए बिना त्वरित क्षमता विस्तार को सक्षम करता है, जो सुचारू नेटवर्क विकास का समर्थन करता है।
4. फाइबर संसाधन अनुकूलन
दूरसंचार ऑपरेटरों और सिस्टम इंटीग्रेटर्स के लिए उपयुक्त है जो एक्सेस और फ्रंटहॉल नेटवर्क में फाइबर उपयोग को अधिकतम करना चाहते हैं।
5. कॉम्पैक्ट दूरसंचार और एज साइटें
रूफटॉप, पोल-माउंटेड और कैबिनेट-आधारित बेस स्टेशनों के लिए उपयुक्त है जहां स्थान और बिजली सीमित हैं।
चित्रण
