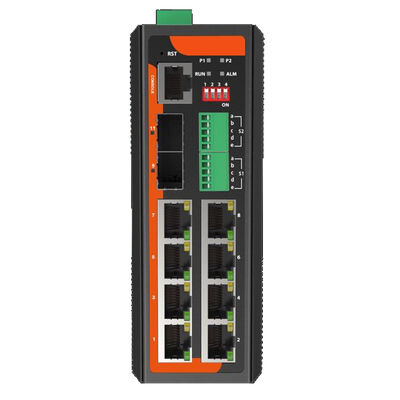

ओलिकॉम सीरियल ओवर ईथरनेट पीओई फाइबर स्विच
|
मॉडल नं. |
IM-FSP288GW |
|
ईथरेंट इंटरफेस |
|
|
बंदरगाह |
8x10/100/1000बेस-टी ((X) पोर्ट ((RJ45 कनेक्टर) 2x100/1000बेस-एफएक्स (एसएफपी स्लॉट) 2x RS485/422/232 ((5-पिन सीरियल टर्मिनल) |
|
पोर्ट मोड ((Tx)
|
ऑटो-नेगेशिएशन स्पीड पूर्ण/आधा डुप्लेक्स मोड ऑटो एमडीआई/एमडीआई-एक्स कनेक्शन |
|
मानक
|
10BaseT के लिए IEEE 802.3 100BaseT ((X) और 100BaseFX के लिए IEEE 802.3u 1000BaseT के लिए IEEE 802.3ab ((X) 1000BaseSX/LX/LHX/ZX के लिए IEEE 802.3z प्रवाह नियंत्रण के लिए IEEE 802.3x स्पैनिंग ट्री प्रोटोकॉल के लिए IEEE 802.1D-2004 रैपिड स्पैनिंग ट्री प्रोटोकॉल के लिए IEEE 802.1w मल्टीपल स्पैनिंग ट्री प्रोटोकॉल के लिए IEEE 802.1s सेवा वर्ग के लिए IEEE 802.1p वीएलएएन टैगिंग के लिए आईईईई 802.1क्यू प्रमाणीकरण के लिए IEEE 802.1X LACP के साथ पोर्ट ट्रंक के लिए IEEE 802.3ad |
|
पैकेट बफर का आकार |
4 एमबीआईटी |
|
मैक पता तालिका का आकार |
8K |
|
अधिकतम पैकेट लंबाई |
10K तक |
|
वीएलएएन आईडी रेंज |
VID 1 से 4094 तक |
|
आईजीएमपी समूह |
2048 |
|
वीएलएएन की अधिकतम संख्या |
64 |
|
प्रसारण मोड |
स्टोर और फॉरवर्ड (पूर्ण/आधा डुप्लेक्स मोड) |
|
विनिमय संपत्ति |
देरी का समयः < 7μs बैकप्लेन बैंडविड्थः 20Gbps; पैकेट अग्रेषण दरः 14.88Mpps |
|
सीरियल इंटरफेस |
|
|
बंदरगाह |
2x RS485/422/232 |
|
संकेत
|
RS-232: a:TXD,b:RXD,c:Na,d:Na,e:GND RS-422: a:T+, b:T-, c:R+, d:R-, e:GND RS-485: :a: Na, b: Na, c:D+, d:D-, e:GND |
|
बाउड दर |
2400-115200 बीपीएस |
|
टर्मिनल |
5-पिन टर्मिनल |
|
लोड क्षमता |
RS-485/422 128 अंक मतदान वातावरण का समर्थन करता है |
|
आवागमन |
RS-485 स्वचालित डेटा प्रवाह नियंत्रण प्रौद्योगिकी को अपनाता है |
|
इंटरफेस सुरक्षा
|
RS-232 15KV स्थिर सुरक्षा अलगाव वोल्टेज 2KV, इलेक्ट्रोस्टैटिक सुरक्षा 15KV |
|
पैकिंग सूची |
|
|
उपकरण |
1x इंडस्ट्रियल सीरियल ईथरनेट स्विच |
|
केबल |
1xDB9 महिला से RJ45 |
|
स्थापना किट |
1x डीआईएन-रेल क्लिप 2x वॉल माउंट किट |
|
प्रलेखन |
1 x त्वरित स्थापना गाइड 1 x वारंटी कार्ड 1x उत्पाद सूचना |
|
शारीरिक विशेषताएं |
|
|
आवास |
एल्यूमीनियम केश |
|
आईपी रेटिंग |
IP40 |
|
आयाम |
138mm x 108mm x 49mm (L x W x H) |
|
वजन |
६८० ग्राम |
|
परिचालन तापमान |
-40°C~75°C (-40 से 167 °F) |
|
परिचालन आर्द्रता |
5%~90% (गैर संक्षेपण) |
|
भंडारण तापमान |
-40°C~85°C (-40 से 185 °F) |
|
एमटीबीएफ |
1,043,909 घंटे @ Telcordia SR-332 मानक |
|
ताप विसर्जन |
34 बीटीयू/घंटा |
|
शीतलन |
निष्क्रिय शीतलन, पंखे रहित डिजाइन |
|
शोर स्तर |
0 डीबीए |
|
बिजली की खपत |
10 वाट अधिकतम |
|
पावर इनपुट |
2 |
|
इनपुट वोल्ट |
48-56 वीडीसी, रिडंडेंट डुअल इनपुट |
|
पीओई मानक |
एकल पीओई आउटपुट पावरः 15.4W/30W ((पोर्ट 1~8), 240W अधिकतम पीओई बजट |
|
कनेक्टर |

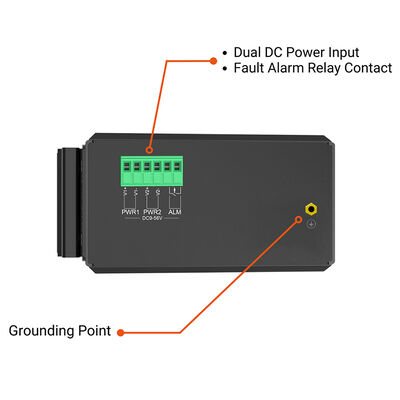

1 हटाने योग्य 6-संपर्क टर्मिनल ब्लॉक पिन 1/2 पावर 1, पिन 3/4 पावर 2, पिन 5/6 दोष अलार्म के लिए के लिए |
|
सुरक्षा |
अधिभार वर्तमान संरक्षण, रिवर्स ध्रुवीयता संरक्षण |
|
सुरक्षा |
IEC/EN 62368-1 |
|
ईएमआई |
EN55032 वर्ग A, CISPR 32 FCC भाग 15B वर्ग A |
|
ईएमएस |
EN61000-4-2 (ESD) EN61000-4-3 (RS) EN61000-4-4 (EFT) EN61000-4-5 (सर्ज) EN61000-4-6 (CS) EN61000-4-8 (PFMF) |
|
झटका |
आईईसी 60068-2-27 |
|
मुक्त पतन |
आईईसी 60068-2-32 |
|
कंपन |
आईईसी 60068-2-6 |
|
पर्यावरण |
RoHS |
|
वारंटी |
3 वर्ष |
सॉफ्टवेयर विशेषताएं
|
प्रबंधन की विशेषताएं |
|
|
अपर्याप्तता प्रोटोकॉल |
STP/RSTP/MSTP/ERPSv2, लिंक एग्रीगेशन का समर्थन करें |
|
मल्टीकास्ट समर्थन |
IGMP स्नूपिंग V1/V2/V3 का समर्थन करें, GMRP, GVMP का समर्थन करें,802.1Q |
|
वीएलएएन |
समर्थन IEEE 802.1Q 4K वीएलएएन, समर्थन QINQ, डबल VLAN |
|
समय प्रबंधन |
एसएनटीपी |
|
QOS |
प्रवाह आधारित पुनर्निर्देशन प्रवाह आधारित दर सीमा प्रवाह आधारित पैकेट फ़िल्टरिंग 8*प्रत्येक पोर्ट 802.1p/DSCP प्राथमिकता मानचित्रण की आउटपुट कतारें Diff-Serv QoS, प्राथमिकता चिह्न/नोट कतार अनुसूची एल्गोरिथ्म (SP, WRR, SP+WRR) |
|
एसीएल |
बंदरगाह आधारित जारी करने वाला एसीएल पोर्ट और वीएलएएन पर आधारित एसीएल L2 से L4 पैकेट फ़िल्टरिंग, पहले 80 बाइट संदेश से मेल खाती है. मैक, गंतव्य मैक पता, आईपी स्रोत, गंतव्य आईपी, आईपी प्रोटोकॉल प्रकार, टीसीपी/यूडीपी पोर्ट, टीसीपी/यूडीपी पोर्ट रेंज, और वीएलएएन आदि के आधार पर एसीएल प्रदान करें |
|
नैदानिक रखरखाव |
पोर्ट मिररिंग, सिस्लॉग, पिंग का समर्थन करें |
|
प्रबंधन कार्य |
CLI,WEB,SNMPv1/v2/v3, प्रबंधन के लिए टेलनेट सर्वर, EEE, LLDP, DHCP सर्वर/क्लाइंट ((IPv4/IPv6), क्लाउड/MQTT का समर्थन करें |
|
अलार्म प्रबंधन |
समर्थन 1-तरफ़ा रिले अलार्म आउटपुट, RMON, TRAP |
|
सुरक्षा |
ब्रॉडकास्ट स्टॉर्म प्रोटेक्शन, HTTPS/SSLv3, AAA और RADIUS, SSH2.0 समर्थन DHCP स्नूपिंग, विकल्प 82,802.1X सुरक्षा पहुँच, उपयोगकर्ता पदानुक्रमित प्रबंधन, एसीएल पहुँच नियंत्रण सूची का समर्थन करें, डीडीओएस, पोर्ट आधारित मैक फ़िल्टरिंग/बाइंडिंग, मैक ब्लैक होल, आईपी स्रोत सुरक्षा, पोर्ट आइसोलेशन, एआरपी संदेश गति सीमा का समर्थन करें |
|
परत 2+ विशेषताएं |
IPv4/IPv6 प्रबंधन, स्थिर मार्ग |
एलईडी संकेतक
|
एलईडी |
राज्य |
विवरण |
|
पीडब्ल्यूआर (P1&P2) |
पर |
बिजली की आपूर्ति की जा रही है |
|
बंद |
बिजली आपूर्ति नहीं की जा रही है |
|
|
चलाना |
झपकी लेना |
प्रणाली अच्छी तरह से चल रही है |
|
लिंक/ACT (१-१०) |
पर |
पोर्ट कनेक्शन सक्रिय है |
|
झपकी लेना |
प्रेषित डेटा |
|
|
बंद |
पोर्ट कनेक्शन सक्रिय नहीं है |
|
|
एएलएम |
पर |
अलार्म की जानकारी है |
|
बंद |
कोई अलार्म सूचना नहीं |
डीआईपी
|
डीआईपी स्विच |
राज्य |
विवरण |
|
# 1 |
पर |
आरएसटीपी अक्षम |
|
बंद |
RSTP सक्षम करें (डिफ़ॉल्ट) |
|
|
# 2 |
पर |
पोर्ट वीएलएएन सक्षम करें |
|
बंद |
बंदरगाह वीएलएएन अक्षम करें (डिफ़ॉल्ट) |
|
|
# 3 |
पर |
एसएफपी पोर्ट 100M है |
|
बंद |
SFP पोर्ट 100/1000M ((डिफ़ॉल्ट) |
|
|
# 4 |
|
फंक्शन रिजर्व |
नोटः
1. RSTP चालू स्थिति में स्विच करता है, जो RSTP को अक्षम स्थिति में दर्शाता है.
2. वीएलएएन चालू स्थिति में स्विच करता है, यह दर्शाता है कि वीएलएएन सक्षम है. सभी लैन पोर्ट केवल एसएफपी अपलिंक के साथ संवाद कर सकते हैं जब यह विकल्प सक्षम है.
3ईथरनेट स्विच चालू रहते हुए डीआईपी स्विच कार्य को प्रभावी करने के लिए, डीआईपी स्विच को ट्यून करने के बाद ईथरनेट स्विच को रीबूट करने की आवश्यकता है।
आवेदन
1औद्योगिक स्वचालन एवं नियंत्रण प्रणाली
कारखानों और प्रसंस्करण संयंत्रों में सीरियल आधारित पीएलसी, एचएमआई और नियंत्रकों को ईथरनेट और फाइबर रीढ़ की हड्डी से जोड़ने के लिए आदर्श।
2बिजली, ऊर्जा और एससीएडीए नेटवर्क
सुरक्षित ईथरनेट और सीरियल डेटा एकीकरण के साथ मीटर, आरटीयू और सबस्टेशन की दूरस्थ निगरानी और नियंत्रण को सक्षम करता है।
3परिवहन और बुनियादी ढांचा
यातायात प्रणालियों, रेल सिग्नलिंग और सड़क के किनारे के अलमारियों के लिए उपयुक्त है जिन्हें PoE-संचालित उपकरणों और सीरियल संचार की आवश्यकता होती है।
4तेल एवं गैस, जल एवं उपयोगिता
कठोर वातावरण के लिए विश्वसनीय समाधान जहां पुराने सीरियल उपकरण को आधुनिक आईपी नेटवर्क के साथ सह-अस्तित्व में होना चाहिए।
5औद्योगिक आईओटी और एज एकीकरण
ईथरनेट, फाइबर और मानकीकृत औद्योगिक प्रोटोकॉल का उपयोग करके पारंपरिक फील्ड उपकरणों को IoT प्लेटफार्मों में जोड़ता है।
