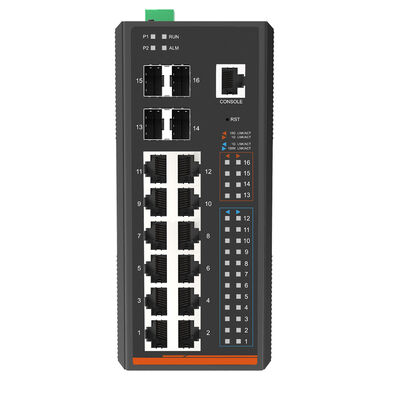

Olycom DIN रेल L3 प्रबंधित TSN फाइबर स्विच
प्रमुख विशेषताएं
1मल्टी-गीगाबिट फाइबर और गीगाबिट कॉपर आर्किटेक्चर
बारह 10/100/1000Mbps RJ45 पोर्ट लचीली पहुँच कनेक्टिविटी प्रदान करते हैं जबकि चार SFP/SFP+ स्लॉट 10Gbps तक की गति का समर्थन करते हैं,कारखाने के फर्श से औद्योगिक रीढ़ की हड्डी तक सुचारू रूप से संचय करने में सक्षम.
2निर्धारक ईथरनेट के लिए उन्नत टीएसएन
प्रमुख टीएसएन मानकों के लिए पूर्ण समर्थन जैसे आईईईई 802.1 एएस समय सिंक्रनाइज़ेशन, 802.1 क्यूबीवी समय-जागरूक शेपिंग, 802.1 क्यूबीयू फ्रेम प्रीएम्पशन, और 802.1 सीबी सीमलेस रिडंडेंसी अल्ट्रा-लो लेटेंसी सुनिश्चित करती है,झटका नियंत्रण, और मिशन-महत्वपूर्ण यातायात के लिए शून्य पैकेट हानि।
3उच्च-सटीक समय सिंक्रनाइज़ेशन
एकीकृत IEEE 1588v2 PTP और SyncE सभी बंदरगाहों में सटीक घड़ी वितरण प्रदान करते हैं, औद्योगिक स्वचालन, बिजली प्रणालियों और परिवहन नेटवर्क में उपयोग की जाने वाली प्रोफाइल का समर्थन करते हैं।
4. परत 3 रूटिंग और औद्योगिक अधिशेष
IPv4/IPv6 रूटिंग (RIP, OSPF) के साथ पूर्ण लेयर 3 प्रबंधन स्केलेबल नेटवर्क डिजाइन को सक्षम करता है, जबकि ERPSv2, MRP, RSTP, MSTP और sub-50ms रिकवरी के लिए समर्थन लिंक और नोड विफलताओं से बचाता है।
5औद्योगिक-ग्रेड पावर और सुरक्षा
अलार्म रिले के साथ दोहरी डीसी 9 56 वी रिडंडेंट पावर इनपुट निरंतर संचालन सुनिश्चित करते हैं। बढ़ी हुई ओवरज और ईएसडी सुरक्षा विद्युत शोर वाले वातावरण में स्विच की सुरक्षा करती है।
6. व्यापक सुरक्षा एवं प्रबंधन
एंटरप्राइज़-स्तरीय सुरक्षा जिसमें ACL, 802.1X, RADIUS, TACACS + शामिल हैं, वेब, CLI, SNMP, SSH के माध्यम से लचीले प्रबंधन के साथ संयुक्त, स्विच को OT और आईटी अभिसरण दोनों के लिए उपयुक्त बनाता है।
7. मजबूत, अंतरिक्ष-कुशल डिजाइन
डीआईएन-रेल और दीवार माउंटिंग के साथ कॉम्पैक्ट आईपी 40 एल्यूमीनियम आवास नियंत्रण कैबिनेट, सबस्टेशन और सड़क किनारे के घेरों में आसान स्थापना की अनुमति देता है।
विनिर्देश
|
स्विचिंग विनिर्देश |
|
|
उत्पाद का नाम |
1G/2.5G/5G/10G प्रबंधित औद्योगिक फाइबर स्विच (4F+12TP) |
|
मॉडल नं. |
IM-FS4X1200GW |
|
कॉपर पोर्ट |
12x10/100/1000Base-T RJ45 ऑटो-एमडीआई/एमडीआई-एक्स |
|
एसएफपी/एसएफपी+ पोर्ट
|
4*1/2.5/5/10G SFP/SFP+ स्लॉट 100BASE-FX,1000BASE-SX/LX/BX,2500BASE-X,5000BASE-X SFP और 10GBASE SR/LR SFP+ ऑप्टिकल ट्रांससीवर के साथ संगत |
|
कंसोल |
1xRJ45-to-RS232 सीरियल पोर्ट ((115200,8,N,1) |
|
रीसेट बटन
|
<5 सेकंडः सिस्टम रीबूट करें > 5 सेकंडः फैक्टरी डिफ़ॉल्ट |
|
कनेक्टर |
पावर इनपुट के लिए 6-पिन हटाने योग्य टर्मिनल ब्लॉक पावर 1, पावर 2, फॉल्ट अलार्म के लिए पिन 3-4 के लिए पिन 1-2 |
|
अलार्म |
बिजली की विफलता के लिए एक रिले आउटपुट। अलार्म रिले वर्तमान ले जाने की क्षमता:2A @ 24VDC |
|
घोंसला |
IP40 एल्यूमीनियम केस |
|
स्थापना |

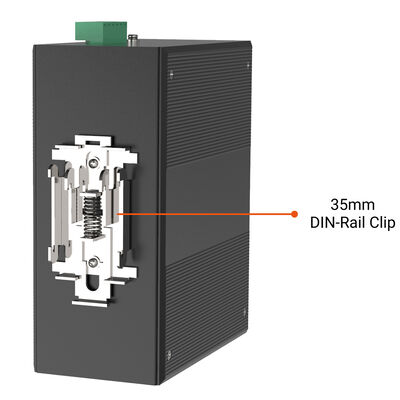

डीआईएन-रेल या दीवार माउंटिंग |
|
आयाम ((WxDxH) |
160mm x 132mm x 70mm |
|
वजन |
1100 ग्राम |
|
बिजली की खपत |
अधिकतम 16.8 वाट/57.3BTU ((सिस्टम चालू) मैक्स. 38.2 वाट/10.3BTU ((पूर्ण भार) |
|
इलेक्ट्रोस्टैटिक डिस्चार्ज |
संपर्क डिस्चार्जः±8kV हवा में डिस्चार्जः ±15kV ओवरज सुरक्षा बिजली की आपूर्तिः ±4kV आरजे45 पोर्टः ±2kV |
|
एलईडी संकेत |
पी1 (ग्रीन), पी2 (ग्रीन), एएलएम (लाल) रन (ग्रीन) SFP: 1/2.5/5G ((ग्रीन), 10G ((ग्रीन) RJ45: 10/100M ((ग्रीन), 1000M ((ग्रीन) |
सॉफ्टवेयर विशेषताएं
|
स्विचिंग विनिर्देश |
|
|
स्विच आर्किटेक्चर |
भंडारण और आगे |
|
स्विच कपड़े |
64 जीबीपीएस/नॉन-ब्लॉकिंग |
|
पता तालिका |
32 हजार प्रविष्टियां, स्वचालित स्रोत सीखने और उम्र बढ़ने पर ध्यान केंद्रित करते हैं |
|
डेटा बफर |
32 एमबीटी |
|
जंबो फ्रेम |
10K बाइट्स |
|
प्रवाह नियंत्रण |
पूर्ण डुप्लेक्स के लिए आईईईई 802.3x विराम फ्रेम आधा डुप्लेक्स के लिए प्रति दबाव |
|
परत 3 फ़ंक्शन |
|
|
आईपी इंटरफेस |
अधिकतम 128 वीएलएएन इंटरफ़ेस |
|
रूटिंग तालिका
|
अधिकतम 512 स्थैतिक मार्ग प्रविष्टियाँ अधिकतम 3072 रूटिंग तालिका प्रविष्टियाँ |
|
रूटिंग प्रोटोकॉल
|
IPv4 RIPv2 IPv4 OSPFv2 IPv6 OSPFv3 IPv4 हार्डवेयर स्थिर रूटिंग IPv6 हार्डवेयर स्थिर रूटिंग |
|
परत 2 फ़ंक्शन |
|
|
पोर्ट विन्यास
|
पोर्ट अक्षम/सक्षम करें स्वतः वार्ता 10/100/1000Mbps पूर्ण और आधा डुप्लेक्स मोड चयन प्रवाह नियंत्रण अक्षम/सक्षम पोर्ट लिंक क्षमता नियंत्रण |
|
बंदरगाह की स्थिति
|
प्रत्येक पोर्ट की गति डुप्लेक्स मोड, लिंक स्थिति, प्रवाह नियंत्रण स्थिति, स्वतः बातचीत स्थिति, ट्रंक स्थिति प्रदर्शित करें |
|
पोर्ट मिररिंग
|
TX/RX/दोनों बहु-से-एक मॉनिटर मिरर रिमोट स्विच पोर्ट विश्लेषक ((Cisco RSPAN) 5 सत्रों तक का समर्थन करता है |
|
वीएलएएन
|
आईईईई 802.1Q टैग VLAN आईईईई 802.1ad क्यू-इन-क्यू टनलिंग निजी वीएलएएन मैक आधारित वीएलएएन वीएलएएन अनुवाद वीसीएल प्रोटोकॉल आधारित वीएलएएन आवाज वीएलएएन एमवीआर ((मल्टीकास्ट वीएलएएन पंजीकरण), एमवीआरपी ((मल्टीपल वीएलएएन पंजीकरण प्रोटोकॉल जीवीआरपी 4095 वीएलएएन आईडी में से अधिकतम 4K वीएलएएन समूह |
|
लिंक एग्रीगेशन |
IEEE 802.3ad LACP/स्थिर ट्रंक प्रत्येक ट्रंक समूह के लिए 16 बंदरगाहों के साथ 8 ट्रंक समूह |
|
स्पैनिंग ट्री प्रोटोकॉल
|
आईईईई 802.1 डी स्पैनिंग ट्री प्रोटोकॉल IEEE 802.1w रैपिड स्पैनिंग ट्री प्रोटोकॉल IEEE 802.1s मल्टीपल स्पैनिंग ट्री प्रोटोकॉल 7 MSTP उदाहरण का समर्थन करता है बीपीडीयू गार्ड, बीपीडीयू फ़िल्टरिंग और बीपीडीयू पारदर्शी जड़ रक्षक |
|
आईजीएमपी स्नूपिंग
|
IPv4 IGMP ((v1/v2/v3) स्नूपिंग IPv4 IGMP क्वेरी मोड समर्थन 255 IGMP समूहों का समर्थन करता है |
|
एमएलडी स्नूपिंग
|
IPv6 एमएलडी ((v1/v2) स्नूपिंग IPv6 क्वेरी मोड समर्थन 255 एमएलडी समूहों का समर्थन करें |
|
बैंडविड्थ नियंत्रण
|
प्रति पोर्ट बैंडविड्थ नियंत्रण प्रवेशः 10Kbps ~ 13128Mbps एग्रेसः 10Kbps ~ 13128Mbps |
|
अंगूठी, अतिरेक, सुरक्षा
|
एपीएस प्रोटोकॉल (1+1, 1:1 मोड) एमआरपी (मीडिया रिडंडेंसी प्रोटोकॉल) ITU-T G.8032 ERPSv2 पुनर्प्राप्ति समय<10ms @ 3 नोड्स पुनर्प्राप्ति समय<50ms @ 16 नोड समर्थन प्रमुख और उप-रिंग |
|
खोज और निगरानी
|
UPnP ((सार्वभौमिक प्लग एंड प्ले) LLDP LLDP-MED UDLD ((एक दिशात्मक लिंक का पता लगाने) प्रवाह |
|
ओएएम
|
IEEE 802.3ah OAM, IEEE 802.1ag कनेक्टिविटी फॉल्ट मैनेजमेंट (CFM) |
|
तालमेल
|
आईईईई 1588v2 पीटीपी (सटीक समय प्रोटोकॉल) पीटीपी मास्टर पीटीपी दास सीमा घड़ी पारदर्शी पियर टू पियर घड़ी अंत से अंत तक पारदर्शी घड़ी प्रोफ़ाइल:1588/जी.8265.1/जी.8275.1/802.1AS SyncE |
|
QoS
|
यातायात वर्गीकरण आधारित, सख्त प्राथमिकता और WRR स्विच करने के लिए 8 स्तर की प्राथमिकता बंदरगाह संख्या 802.1p प्राथमिकता 802.1Q वीएलएएन टैग आईपी पैकेट में DSCP/ToS फ़ील्ड |
|
समय-संवेदनशील नेटवर्क प्रोटोकॉल
|
उच्च परिशुद्धता समय सिंक्रनाइजेशन IEEE1588 ((समय स्टैम्पिंग) 802.1AS-Rev gPTP डिफ़ॉल्ट प्रोफ़ाइल आकार देने वाले 802.1Qbv ((समय-जागरूक अनुसूची) 802.1Qch ((चक्रबद्ध कतार और प्रेषण) टीएसएन स्ट्रीम पुलिसिंग 802.1Qci (प्रति धारा फ़िल्टरिंग और पुलिसिंग) अपर्याप्तता 802.1सीबी (फ्रेम प्रतिकृति और निर्बाध रिडंडेंसी के लिए रिडंडेंसी के लिए उन्मूलन) देरी में कमी आईईईई 802.1 क्यूबीयू फ्रेम पूर्वानुमान |
|
सुरक्षा कार्य |
|
|
पहुँच नियंत्रण सूची
|
आईपी आधारित एसीएल/एमएसी आधारित एसीएल एसीएल के आधार परः मैक पता आईपी पता प्रोटोकॉल प्रकार वीएलएएन आईडी डीएससीपी 802.1q प्राथमिकता अधिकतम 512 प्रविष्टियाँ |
|
सुरक्षा
|
बंदरगाह सुरक्षा आईपी स्रोत रक्षक, अधिकतम 512 प्रविष्टियाँ गतिशील एआरपी निरीक्षण, 1K प्रविष्टियों तक उपयोगकर्ता स्तर पर आधारित कमांड लाइन प्राधिकरण नियंत्रण स्थिर मैक पता, अधिकतम 64 प्रविष्टियाँ |
|
एएए
|
RADIUS क्लाइंट TACACS+ क्लाइंट |
|
नेटवर्क अभिगम नियंत्रण
|
IEEE 802.1x पोर्ट आधारित नेटवर्क एक्सेस कंट्रोल मैक आधारित प्रमाणीकरण स्थानीय/रेडियस प्रमाणीकरण |
|
प्रबंधन |
|
|
बुनियादी प्रबंधन इंटरफेस |
कंसोल; टेलनेट; वेब ब्राउज़र; SNMPv1,v2c
|
|
सुरक्षित प्रबंधन इंटरफेस |
SSHv2, TLSv1.2, SNMPv3
|
|
प्रणाली प्रबंधन
|
ईथरनेट नेटवर्क के माध्यम से HTTP प्रोटोकॉल द्वारा फर्मवेयर उन्नयन HTTP के माध्यम से विन्यास अपलोड/डाउनलोड रिमोट सिस्लॉग सिस्टम लॉग एनटीपी फिरो एनएमएस |
|
एसएनएमपी एमआईबी
|
RFC 1213 MIB-II RFC 1493 ब्रिज एमआईबी RFC 1643 ईथरनेट एमआईबी आरएफसी 2863 इंटरफेस एमआईबी आरएफसी 2665 ईथर-जैसे एमआईबी RFC 2819 RMON MIB (समूह 1,2,3 और 9) RFC 2737 संस्था MIB RFC 2618 RADIUS क्लाइंट MIB RFC 2863 IF-MIB RFC 2933 IGMP-STD-MIB RFC 3411 SNMP-फ्रेमवर्क-MIB RFC 4292 आईपी फॉरवर्ड एमआईबी आरएफसी आईपी एमआईबी RFC 4836 MAU-MIB IEEE 802.1X PAE LLDP |
|
नियामक और वारंटी |
|
|
सुरक्षा |
IEC/EN 62368-1 |
|
ईएमआई |
EN55032 वर्ग A, CISPR 32 FCC भाग 15B वर्ग A |
|
ईएमएस |
EN61000-4-2 (ESD) EN61000-4-3 (RS) EN61000-4-4 (EFT) EN61000-4-5 (सर्ज) EN61000-4-6 (CS) EN61000-4-8 (PFMF) |
|
झटका |
आईईसी 60068-2-27 |
|
मुक्त पतन |
आईईसी 60068-2-32 |
|
कंपन |
आईईसी 60068-2-6 |
|
पर्यावरण |
RoHS |
|
मानकों का अनुपालन
|
IEEE 802.3 10BASE-T IEEE 802.3u 100BASE-TX/100BASE-FX IEEE 802.3z गीगाबिट 1000T IEEE 802.3z गीगाबिट SX/LX IEEE 802.3bz 2.5G/5G बेस-एक्स आईईईई 802.3x प्रवाह नियंत्रण और प्रति दबाव LACP के साथ IEEE 802.3ad पोर्ट ट्रंक आईईईई 802.1 डी स्पैनिंग ट्री प्रोटोकॉल IEEE 802.1w रैपिड स्पैनिंग ट्री प्रोटोकॉल IEEE 802.1s मल्टीपल स्पैनिंग ट्री प्रोटोकॉल IEEE 802.1p सेवा वर्ग IEEE 802.1Q वीएलएएन टैगिंग IEEE 802.1X पोर्ट प्रमाणीकरण नेटवर्क नियंत्रण IEEE 802.1ab LLDP IEEE 802.3ah OAM IEEE 802.1ag कनेक्टिविटी फॉल्ट मैनेजमेंट (CFM) समय-संवेदनशील अनुप्रयोगों के लिए IEEE 802.1AS समय और सिंक्रनाइज़ेशन आईईईई 802.1 क्यूबीयू फ्रेम प्रीमप्शन IEEE 802.1Qci प्रति-प्रवाह फ़िल्टरिंग और पुलिसिंग (PSFP) IEEE 802.1Qbv अनुसूचित यातायात के लिए सुधार IEEE 802.1CB फ्रेम प्रतिकृति और विश्वसनीयता के लिए उन्मूलन (FRER) RFC 768 यूडीपी RFC 783 TFTP RFC 791 आईपी आरएफसी 792 आईसीएमपी आरएफसी 2068 HTTP RFC 1112 IGMP v1 आरएफसी 2236 आईजीएमपी v2 RFC 3376 IGMP v3 RFC 2710 एमएलडी v1 RFC 3810 एमएलडी v2 आरएफसी 2328 ओएसपीएफ v2 आरएफसी 5340 ओएसपीएफ v3 आरएफसी 2453 आरआईपी v2 ITU-T G.8032 ERPS रिंग |
|
वारंटी |
तीन वर्ष |
|
पर्यावरण |
|
|
परिचालन तापमान |
-40 °C से +75 °C |
|
भंडारण तापमान |
-40°C से +85°C तक |
|
आर्द्रता |
5 से 95% ((गैर-संक्षेपण) |
|
पैकेज सूची |
|
|
उपकरण |
1x इंडस्ट्रियल ईथरनेट स्विच |
|
केबल |
1xDB9 महिला से RJ45 |
|
स्थापना किट
|
1x डीआईएन-रेल क्लिप 2x वॉल माउंट किट |
|
प्रलेखन
|
1 x उपयोगकर्ता पुस्तिका 1 x वारंटी कार्ड |
परिचय
This powerhouse utilizes Time-sensitive Networking (TSN) technology along with IEEE 1588 Precision Time Protocol (PTPv2) for impeccable time synchronization on all ports - ensuring every operation runs seamlessly in harmony.
IM-FS4X1200GW बिना किसी प्रयास के TSN IEEE मानकों का समर्थन करता है जो एक पूर्ण वास्तविक समय संचार समाधान के लिए आवश्यक है जो हर मोड़ पर अपेक्षाओं से अधिक है।
अविश्वसनीय IEEE 802.1AS-REV प्रोफ़ाइल का उपयोग करके अद्वितीय समय सिंक्रनाइज़ेशन के लिए IEEE 802.1Qbv और IEEE 802 अनुसूचित यातायात के लिए संवर्द्धन की शक्ति का दोहन करने के लिएडाटा ट्रांसमिशन दक्षता को अनुकूलित करने के लिए 1Qbu फ्रेम प्रीएम्पशनइस स्विच ने सब कुछ कवर कर लिया है!
और आईईईई 802 द्वारा प्रदान किए गए अभिनव इंटरपर्सिंग एक्सप्रेस ट्रैफिक (आईईटी) जैसी सुविधाओं के लिए महत्वपूर्ण डेटा को संभालने में इसकी क्षमता के बारे में मत भूलना।IEEE 802 द्वारा प्रदान की गई 3br और प्रति-स्ट्रीम फ़िल्टरिंग और पुलिसिंग क्षमताएं.1Qci - कठिन परिचालन के दौरान भी निर्बाध विश्वसनीयता प्रदान करता है!
आवेदन
1औद्योगिक स्वचालन एवं कारखाना नेटवर्क
टीएसएन-सक्षम उत्पादन लाइनों, रोबोटिक्स, मोशन कंट्रोल और मशीन विजन सिस्टम के लिए आदर्श जो निर्धारक ईथरनेट प्रदर्शन की आवश्यकता होती है।
2बिजली और ऊर्जा बुनियादी ढांचा
सबस्टेशन, स्मार्ट ग्रिड और एससीएडीए सिस्टम के लिए उपयुक्त जहां सटीक समय सिंक्रनाइज़ेशन और उच्च उपलब्धता आवश्यक है।
3परिवहन एवं रेल प्रणाली
रेल, मेट्रो और बुद्धिमान परिवहन प्रणालियों में सिग्नलिंग, ऑनबोर्ड संचार और नियंत्रण नेटवर्क का समर्थन करता है।
4प्रक्रिया नियंत्रण और महत्वपूर्ण अवसंरचना
तेल और गैस, धातु विज्ञान, जल उपचार और अन्य निरंतर प्रक्रिया उद्योगों के लिए विश्वसनीय रीढ़ की हड्डी और एग्रीगेशन स्विच।
5. ओटी/आईटी संकुचित नेटवर्क
वास्तविक समय की गारंटी बनाए रखते हुए परिचालन प्रौद्योगिकी और उद्यम नेटवर्क के बीच सुरक्षित, प्रबंधित कनेक्टिविटी को सक्षम करता है।
