1G आधारित एसएफपी फाइबर ऑप्टिक स्विच 8 पोर्ट
8 पोर्ट गीगाबिट स्विच का अवलोकन
इंडस्ट्रियल फाइबर स्विच का तकनीकी डेटा
|
उत्पाद का नाम |
10/100/1000Mbps इंडस्ट्रियल फाइबर स्विच (2F+8TP) |
|
मॉडल संख्या |
IM-FS280GE |
|
पोर्ट |
2x1000M एसएफपी फाइबर एसएम: 1310nm/1550nm, 20Km; 1490nm/1550nm, 40~120Km एमएम: 1310nm, 2Km; 850nm, 500-मीटर 8x10/100/1000M यूटीपी RJ45 (एमडीआई/एमडीआईएक्स ऑटो-सेंसिंग का समर्थन) 1x6-पिन पावर टर्मिनल ब्लॉक |
|
प्रोटोकॉल |
IEEE 802.3 (10Base-T) IEEE 802.3u (100Base-TX) IEEE 802.3ab (1000Base-TX) |
|
स्विचिंग विशेषताएं |
ट्रांसमिशन मोड: स्टोरेज और फॉरवर्ड फॉरवर्डिंग विलंब:<10us सिस्टम बैंडविड्थ: 20Gbps (गैर-ट्रैफिक जाम) फॉरवर्डिंग दर: 14.88Mmps मैक: 4K पैकेट बफर आकार: 1.75Mb |
|
नेटवर्क मीडिया |
10BASE-T: CAT3, CAT4, CAT5 अन-शील्डेड ट्विस्टेड पेयर (≤100m) 100/1000BASE-TX: CAT5 या उससे ऊपर का शील्डेड ट्विस्टेड पेयर (≤100m) |
|
एलईडी |
पावर, फाइबर, नेटवर्क, पीओई पीडब्ल्यूआर: पावर
फाइबर: FX1, FX2 चालू: ट्रांसमिशन सामान्य है बंद: ट्रांसमिशन सामान्य नहीं है (दोषपूर्ण ऑप्टिकल मॉड्यूल या डिस्कनेक्ट)
कॉपर ऑरेंज: पीओई संकेतक चालू: पीओई काम कर रहा है बंद: पीओई काम नहीं कर रहा है या यह नॉन-पीओई डिवाइस है
कॉपर ग्रीन: स्पीड इंडिकेटर चालू: ट्रांसमिशन स्पीड 1000Mbps है ब्लिंकिंग: ट्रांसमिशन में बंद: डिस्कनेक्टेड या वर्किंग स्पीड 10/100Mbps है |
|
बिजली की खपत |
पीओई के बिना फुल लोडिंग ≤5W |
|
बिजली की आपूर्ति |
रिडंडेंट DC12V~DC52V इनपुट, आमतौर पर DC12V/DC24V/DC48V रिवर्स कनेक्शन: समर्थन |
|
पर्यावरण |
कार्य तापमान: -40°C～75°C भंडारण तापमान: -40°C～85°C कार्य आर्द्रता: 10%～90%, गैर-संघनक भंडारण आर्द्रता: 10%～95%, गैर-संघनक |
|
उद्योग मानक |
ईएसडी: IEC61000-4-2, ±15KV एयर, ±6KV संपर्क ईएफटी: IEC61000-4-4, जनरल ±6KV सर्ज: IEC61000-4-5, डिफरेंशियल ±2KV, कॉमन±6KV |
|
प्रमाणीकरण |
CE-EMC: EN 55032:2015+AC: 2016+A1:2020+A11: 2020 EN 55035:2017+A11: 2020/EN IEC 61000-3-2:2019/A1: 2021 EN 61000-3-3: 2013/A2: 2021/AC:2022 CE-LVD: EN IEC 62368-1: 2020+A11:2020 FCC: 47 CFR FCC पार्ट 15 सबपार्ट बी (क्लास बी) ANSI C63.4: 2014 |
|
यांत्रिक जानकारी |

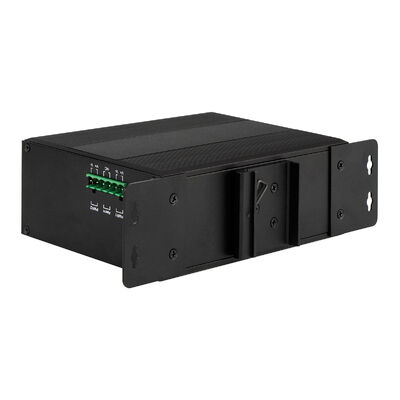

शेल: नालीदार धातु शेल, IP40 ग्रेड स्तर आयाम: 158*115*60mm माउंटिंग विधि: दीन-रेल/वॉल माउंटिंग वजन: 0.75Kg/0.9Kg (नेट/ग्रॉस) |
|
वारंटी |
3 साल, आजीवन तकनीकी सहायता |
3. अनुप्रयोग
IM-FS280GE का व्यापक रूप से औद्योगिक और बुनियादी ढांचा नेटवर्क में उपयोग किया जाता है जहां विश्वसनीयता, दूरी और पर्यावरणीय लचीलापन महत्वपूर्ण हैं, जिनमें शामिल हैं:
4. मुख्य विशेषताएं
गीगाबिट फाइबर और ईथरनेट कनेक्टिविटी
2× 1000Mbps एसएफपी फाइबर स्लॉट और 8× 10/100/1000Mbps ऑटो-सेंसिंग RJ45 पोर्ट से लैस, स्विच लचीले नेटवर्क टोपोलॉजी का समर्थन करता है, जो लंबी दूरी के फाइबर ट्रांसमिशन और एज पर हाई-स्पीड कॉपर एक्सेस दोनों को सक्षम करता है।
औद्योगिक-ग्रेड विश्वसनीयता
कठोर वातावरण में निरंतर संचालन के लिए डिज़ाइन किया गया, IM-FS280GE -40°C से 75°C तक संचालन का समर्थन करता है, इसमें एक नालीदार धातु का बाड़ा है, और 6KV ईथरनेट सर्ज सुरक्षा प्रदान करता है, जो इसे औद्योगिक और बाहरी अनुप्रयोगों के लिए आदर्श बनाता है।
स्थिर प्रदर्शन और कुशल स्विचिंग
गैर-ब्लॉकिंग स्विचिंग फैब्रिक, कम फॉरवर्डिंग लेटेंसी, और पर्याप्त पैकेट बफरिंग वीडियो स्ट्रीमिंग और रियल-टाइम मॉनिटरिंग जैसे बैंडविड्थ-गहन अनुप्रयोगों के लिए सुचारू डेटा प्रवाह सुनिश्चित करते हैं।
औद्योगिक प्रणालियों के लिए लचीला पावर इनपुट
औद्योगिक नियंत्रण प्रणालियों (12V / 24V / 48V) में आमतौर पर उपयोग किए जाने वाले रिडंडेंट डीसी पावर इनपुट का समर्थन करता है, नेटवर्क अपटाइम में सुधार करता है और पावर इंटीग्रेशन को सरल बनाता है।
आसान स्थापना और अनुपालन

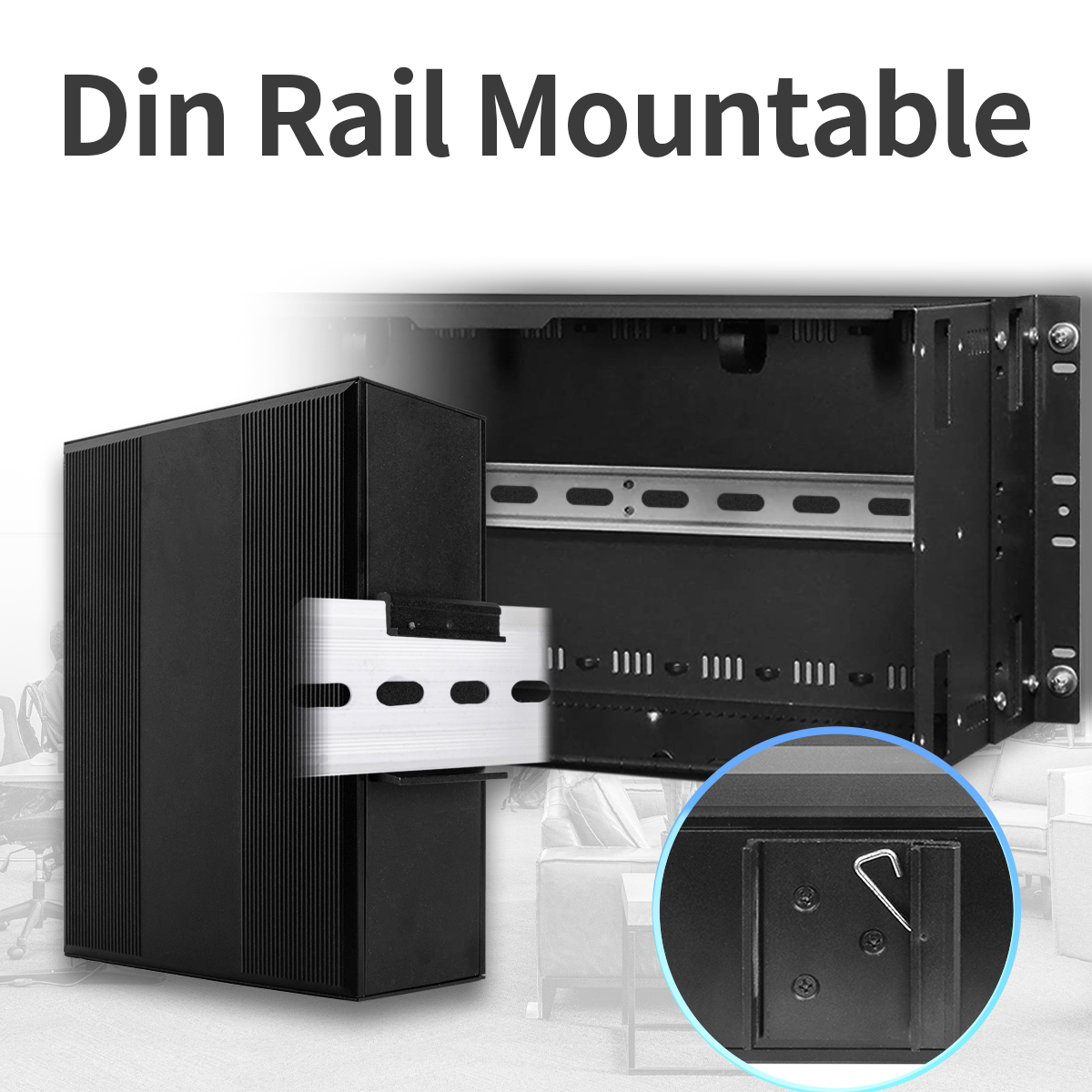

दीन-रेल या वॉल माउंटिंग विकल्प नियंत्रण कैबिनेट में तेजी से तैनाती की अनुमति देते हैं। डिवाइस सीई और एफसीसी मानकों का अनुपालन करता है, जो वैश्विक औद्योगिक नेटवर्किंग आवश्यकताओं को पूरा करता है।
5. सहायक उपकरण
|
औद्योगिक ऑप्टिकल मॉड्यूल |
|
|
OSPL1G05D |
1000BASE-SX |
|
OSPL1G06D |
1000BASE-SX(1310nm) |
|
OSPL1G20D |
1000BASE-LX |
|
OSPL1G40D |
1000BASE-EX |
|
OSBL1G20D-35 |
1000BASE-BX-U(TX 1310 RX1550) |
|
OSBL1G20D-53 |
1000BASE-BX-D(TX 1550 RX1310) |
|
औद्योगिक दीन बिजली की आपूर्ति |
|
|
IM-DAC220/DC12V1.67A |
AC220V से DC12V1.67A, -30℃～70℃ |
|
IM-DAC220/DC24V1A |
AC220V से DC24V1A, -30℃～70℃ |
अक्सर पूछे जाने वाले प्रश्न
1, यह किस चिप पर आधारित है?
ओलीकॉम: रियलटेक
2, क्या मैं इसे अनुकूलित कर सकता हूँ?
ओलीकॉम: हाँ
हम लोगो, मॉडल नाम, लेबल, पीवीसी मास्क और उत्पाद भागों (माउंटिंग किट, पावर टर्मिनल ब्लॉक आदि) जैसी ओईएम सेवाओं का समर्थन करते हैं।
3, क्या यह प्रबंधित है?
ओलीकॉम: नहीं

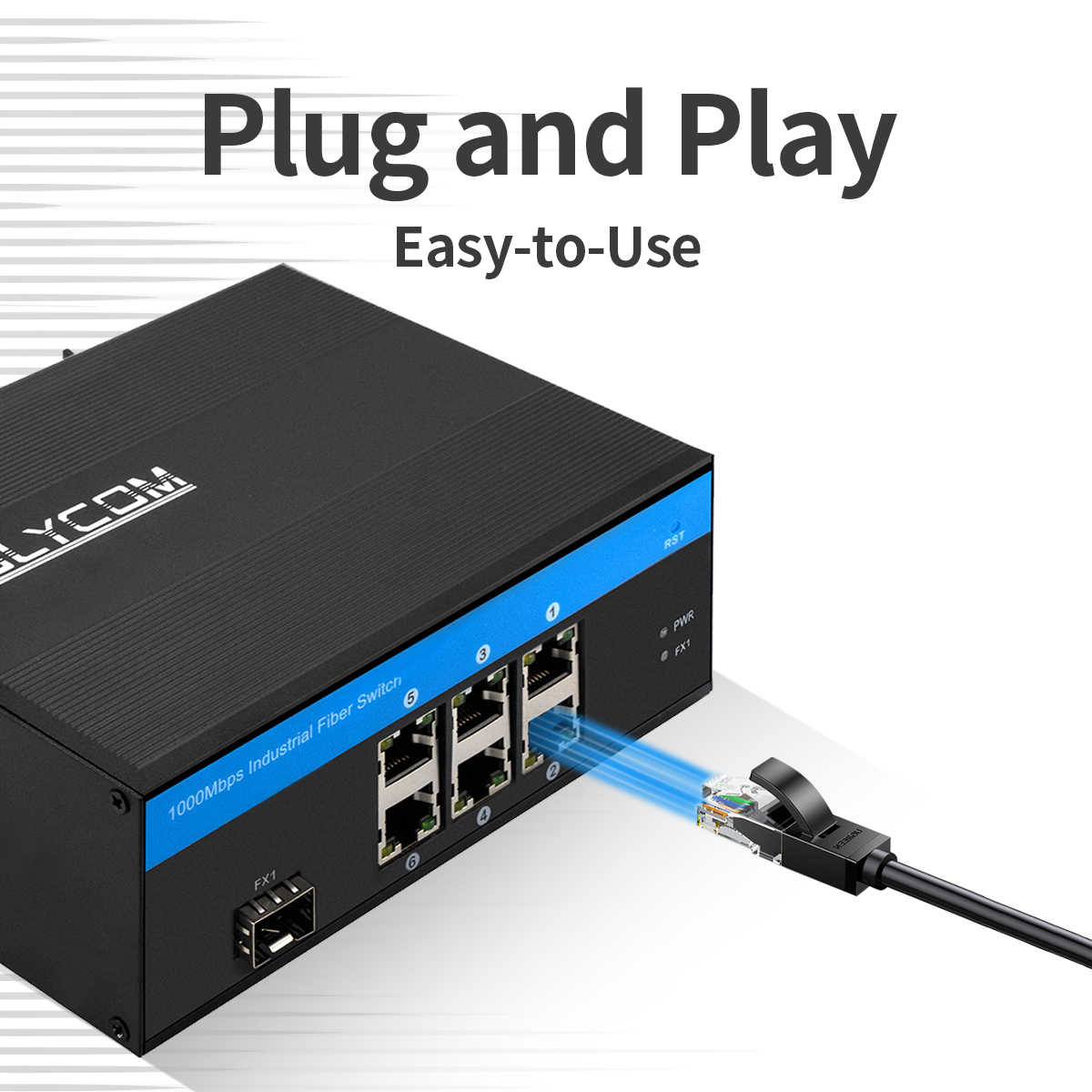

यह सिर्फ साधारण प्लग-एंड-प्ले है, लेकिन हमारे पास एक प्रबंधित मॉडल (IM-FS280GM) है।
