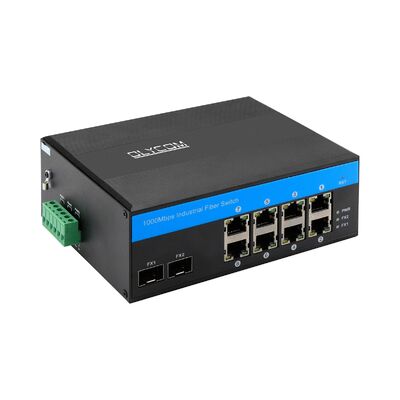

Olycom 8 पोर्ट PoE गीगाबिट नेटवर्क स्विच
1. 8 पोर्ट इंडस्ट्रियल स्विच का विनिर्देश
|
उत्पाद का नाम |
10/100/1000Mbps इंडस्ट्रियल PoE फाइबर स्विच (2F+8TP) |
|
मॉडल नंबर |
IM-FP288GE |
|
पोर्ट |
2x1000M SFP फाइबर SM: 1310nm/1550nm, 20Km; 1490nm/1550nm, 40~120Km MM: 1310nm, 2Km; 850nm, 500-मीटर 8x10/100/1000M UTP RJ45 (MDI/MDIX ऑटो-सेंसिंग का समर्थन करता है) 1x6-पिन पावर टर्मिनल ब्लॉक |
|
प्रोटोकॉल |
IEEE 802.3 (10Base-T) IEEE 802.3u (100Base-TX) IEEE 802.3ab (1000Base-TX) IEEE 802.3af 15.4W (PoE) IEEE 802.3at 30W (PoE+) |
|
स्विचिंग विशेषताएं |
ट्रांसमिशन मोड: स्टोरेज और फॉरवर्ड फॉरवर्डिंग विलंब:<10us सिस्टम बैंडविड्थ: 20Gbps (गैर-ट्रैफिक जाम) फॉरवर्डिंग दर: 14.88Mmps MAC: 4K पैकेट बफर आकार: 1.75Mb |
|
नेटवर्क मीडिया |
10BASE-T: CAT3, CAT4, CAT5 अन-शील्डेड ट्विस्टेड पेयर (≤100m) 100/1000BASE-TX: CAT5 या उससे ऊपर शील्डेड ट्विस्टेड पेयर (≤100m) |
|
एल ई डी |
पावर, फाइबर, नेटवर्क, PoE PWR: पावर
फाइबर: FX1, FX2 चालू: ट्रांसमिशन सामान्य है बंद: ट्रांसमिशन सामान्य नहीं है (दोषपूर्ण ऑप्टिकल मॉड्यूल या डिस्कनेक्ट)
कॉपर ऑरेंज: PoE संकेतक चालू: PoE काम कर रहा है बंद: PoE काम नहीं कर रहा है या यह नॉन-PoE डिवाइस है
कॉपर ग्रीन: स्पीड इंडिकेटर चालू: ट्रांसमिशन स्पीड 1000Mbps है टिमटिमाना: ट्रांसमिशन में बंद: डिस्कनेक्ट या वर्किंग स्पीड 10/100Mbps है |
|
बिजली की खपत |
PoE के बिना फुल लोडिंग ≤5W |
|
बिजली की आपूर्ति |
PoE बिजली आपूर्ति इनपुट वोल्टेज: 48V (अधिकतम 52V) सिंगल PoE बिजली आपूर्ति आउटपुट पावर: 30W (पोर्ट 1~8) PoE आउटपुट वोल्टेज: 48V रिवर्स कनेक्शन: समर्थन |
|
PoE वायरिंग |
1/2 (V+), 3/6 (V-) |
|
पर्यावरण |
कार्य तापमान: -40°C～75°C भंडारण तापमान: -40°C～85°C कार्य आर्द्रता: 10%～90%, गैर-संघनक भंडारण आर्द्रता: 10%～95%, गैर-संघनक |
|
उद्योग मानक |
ESD: IEC61000-4-2, ±15KV एयर, ±6KV संपर्क EFT: IEC61000-4-4, जनरल ±6KV सर्ज: IEC61000-4-5, डिफरेंशियल ±2KV, कॉमन±6KV |
|
प्रमाणीकरण |
CE-EMC: EN 55032:2015+AC: 2016+A1:2020+A11: 2020 EN 55035:2017+A11: 2020/EN IEC 61000-3-2:2019/A1: 2021 EN 61000-3-3: 2013/A2: 2021/AC:2022 CE-LVD: EN IEC 62368-1: 2020+A11:2020 FCC: 47 CFR FCC भाग 15 उपभाग B (कक्षा B) ANSI C63.4: 2014 |
|
यांत्रिक जानकारी |
शेल: नालीदार धातु शेल, IP40 ग्रेड स्तर आयाम: 158*115*60mm माउंटिंग विधि: दीन-रेल/वॉल माउंटिंग वजन: 0.75Kg/0.9Kg (नेट/ग्रॉस) |
|
वारंटी |
3 साल, आजीवन तकनीकी सहायता |
2. 8 पोर्ट ईथरनेट स्विच की मुख्य विशेषताएं
1. एकीकृत गीगाबिट PoE और फाइबर कनेक्टिविटी
आठ ऑटो-सेंसिंग 10/100/1000Mbps RJ45 पोर्ट एक ही ईथरनेट केबल पर IEEE 802.3af/at PoE पावर और डेटा प्रदान करते हैं, जबकि दोहरी गीगाबिट SFP स्लॉट लंबी दूरी या हस्तक्षेप-मुक्त ट्रांसमिशन के लिए लचीले फाइबर अपलिंक प्रदान करते हैं।
2. मल्टी-डिवाइस तैनाती के लिए उच्च PoE पावर बजट
प्रत्येक PoE पोर्ट 30W तक आउटपुट का समर्थन करता है, जिसमें कुल बजट 240W है, जो PTZ कैमरों और आउटडोर वायरलेस AP जैसे कई उच्च-शक्ति वाले उपकरणों के स्थिर संचालन को सक्षम करता है।
3. औद्योगिक-ग्रेड विश्वसनीयता
मांग वाले वातावरण के लिए डिज़ाइन किया गया, स्विच वाइड-टेम्परेचर ऑपरेशन (-40°C से 75°C) का समर्थन करता है और 6KV ईथरनेट सर्ज सुरक्षा प्रदान करता है, जो बाहरी और विद्युत रूप से शोर साइटों में निर्बाध संचालन सुनिश्चित करने में मदद करता है।
4. स्मार्ट PoE डिटेक्शन और सुरक्षित पावर डिलीवरी
गैर-PoE और IEEE 802.3af/at-अनुपालक उपकरणों का स्वचालित रूप से पता लगाता है, केवल तभी बिजली की आपूर्ति करता है जब कनेक्टेड उपकरणों की सुरक्षा के लिए आवश्यक हो।
5. स्थिर स्विचिंग प्रदर्शन
एक स्टोर-एंड-फॉरवर्ड स्विचिंग आर्किटेक्चर, गीगाबिट थ्रूपुट, और कुशल प्रवाह नियंत्रण वीडियो, नियंत्रण और निगरानी ट्रैफ़िक के लिए सुचारू डेटा ट्रांसमिशन सुनिश्चित करते हैं।
6. सरल स्थापना और रखरखाव
अनमैनेज्ड, प्लग-एंड-प्ले डिज़ाइन ऑटो MDI/MDIX कॉन्फ़िगरेशन जटिलता को समाप्त करता है। DIN-रेल या वॉल माउंटिंग के साथ कॉम्पैक्ट मेटल हाउसिंग इसे औद्योगिक कैबिनेट और फील्ड एन्क्लोजर में एकीकृत करना आसान बनाता है।
3. औद्योगिक नेटवर्क स्विच का अवलोकन
IM-FP288GE इंडस्ट्रियल PoE फाइबर स्विच एक मजबूत, प्लग-एंड-प्ले नेटवर्किंग समाधान है जिसे औद्योगिक वातावरण के लिए डिज़ाइन किया गया है जहां बिजली, दूरी और विश्वसनीयता सबसे महत्वपूर्ण है।
8 गीगाबिट PoE कॉपर पोर्ट को 2 गीगाबिट SFP फाइबर अपलिंक के साथ जोड़कर, यह IP कैमरों, वायरलेस एक्सेस पॉइंट और इंडस्ट्रियल ईथरनेट डिवाइस को डेटा और पावर दोनों प्रदान करता है—जबकि फाइबर के माध्यम से 100-मीटर कॉपर सीमा से परे नेटवर्क पहुंच का विस्तार करता है।
कठोर परिस्थितियों के लिए निर्मित, IM-FP288GE -40°C से 75°C तक विश्वसनीय रूप से संचालित होता है, इसमें औद्योगिक-ग्रेड सर्ज सुरक्षा है, और DIN-रेल या वॉल माउंटिंग का समर्थन करता है। बुद्धिमान PoE डिटेक्शन और एक उच्च कुल बिजली बजट के साथ, यह बाहरी, परिवहन, ऊर्जा और स्वचालन नेटवर्क में तैनाती को सरल करता है जहां स्थिरता और स्थापना में आसानी महत्वपूर्ण है।
4. CCTV PoE स्विच का अनुप्रयोग
1. IP निगरानी प्रणाली
शहरों, कारखानों, परिसरों और बाहरी साइटों में IP कैमरों को बिजली देने और कनेक्ट करने के लिए आदर्श, फाइबर अपलिंक लंबी दूरी पर कवरेज का विस्तार करते हैं।
2. इंटेलिजेंट ट्रांसपोर्टेशन और रेल सिस्टम
कठोर वातावरण में संचालित ट्रैफिक मॉनिटरिंग, सबवे PIS, और रेल संचार नेटवर्क के लिए स्थिर डेटा और बिजली वितरण का समर्थन करता है।
3. ऊर्जा, बिजली और SCADA नेटवर्क
उच्च विश्वसनीयता, सर्ज सुरक्षा और लंबी दूरी के फाइबर ट्रांसमिशन की आवश्यकता वाले सबस्टेशन, पवन फार्म और बिजली स्वचालन प्रणालियों के लिए उपयुक्त।
4. औद्योगिक स्वचालन और विनिर्माण
फैक्ट्री फ्लोर पर सेंसर, कंट्रोलर और इंडस्ट्रियल टर्मिनल के लिए विश्वसनीय ईथरनेट और PoE कनेक्टिविटी प्रदान करता है।
5. नगरपालिका और बुनियादी ढांचा परियोजनाएं
सीवेज ट्रीटमेंट, धातु विज्ञान और सार्वजनिक बुनियादी ढांचे में आमतौर पर उपयोग किया जाता है जहां मजबूत डिजाइन और दीर्घकालिक स्थिरता आवश्यक है।
5. पैकिंग जानकारी
टिप्पणी
एक्सेसरीज़ (डीआईएन रेल ब्रैकेट, ऑप्टिकल मॉड्यूल, बिजली आपूर्ति, पैच कॉर्ड, नेटवर्क केबल आदि) पैकिंग बॉक्स में शामिल नहीं हैं, कृपया इसे स्वयं तैयार करें या हमसे एक पूरा सेट खरीदें
शिपिंग बॉक्स की जानकारी
उत्पाद का आकार: 15.8*11.5*6cm
इनर बॉक्स का आकार: 25.3*20.8*8cm
उत्पाद का वजन: 0.75Kg
पैकिंग वजन: 0.9Kg
मास्टर बॉक्स का आकार: 55.5*40*41cm
पैकिंग मात्रा: 20Pcs
पैकिंग वजन: 20Kg
6. अक्सर पूछे जाने वाले प्रश्न
1, यह किस चिप पर आधारित है?
Olycom: Realtek
2, क्या मैं इसे अनुकूलित कर सकता हूँ?
Olycom: हाँ
हम OEM सेवाओं का समर्थन करते हैं जैसे लोगो, मॉडल का नाम, लेबल, PVC मास्क और उत्पाद के पुर्जे (माउंटिंग किट, पावर टर्मिनल ब्लॉक आदि)
3, क्या यह प्रबंधित है?
Olycom: नहीं
यह सिर्फ साधारण प्लग-एंड-प्ले है, लेकिन हमारे पास एक प्रबंधित मॉडल है (IM-FP288GM)
