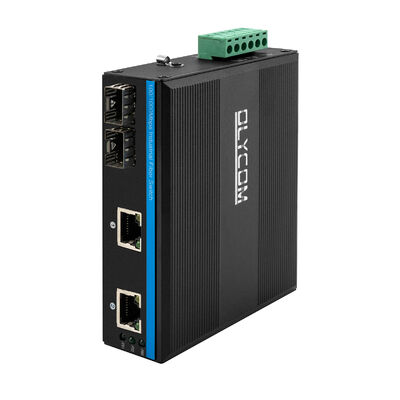

4-पोर्ट गीगाबिट डीआईएन पीओई स्विच
1. अवलोकन
आईएम-एफपी222जीई एक कॉम्पैक्ट औद्योगिक ग्रेड गीगाबिट पीओई फाइबर स्विच है जिसे कठोर और मिशन-क्रिटिकल वातावरण में विश्वसनीय डेटा और बिजली कनेक्टिविटी प्रदान करने के लिए डिज़ाइन किया गया है।
दो गीगाबिट SFP फाइबर पोर्ट और दो 10/100/1000Mbps PoE ईथरनेट पोर्ट के साथ,यह आईपी कैमरों और वायरलेस एक्सेस पॉइंट्स जैसे संचालित एज डिवाइस के साथ फाइबर बैकबोन नेटवर्क के निर्बाध एकीकरण को सक्षम करता है.
एक व्यापक परिचालन तापमान सीमा (-40°C से +75°C), मजबूत अधिभार सुरक्षा, और एक मजबूत DIN-रेल धातु आवरण के साथ, IM-FP222GE औद्योगिक स्वचालन में निरंतर संचालन के लिए बनाया गया है,परिवहन, और बाहरी निगरानी प्रणाली।
यह आईपी निगरानी, पवन, बिजली, मेट्रो पीआईएस, असेंबली ऑटोमेशन, पावर एससीएडीए, सीवेज ट्रीटमेंट, धातु विज्ञान, बुद्धिमान परिवहन, रेल परिवहन,सैन्य और अन्य उद्योग
2विनिर्देश
|
उत्पाद का नाम |
10/100/1000Mbps औद्योगिक PoE फाइबर स्विच ((2F+2TP) |
|
मॉडल नं. |
IM-FP222GE |
|
पोर्ट |
2x100/1000M SFP फाइबर SM: 1310nm/1550nm, 20Km; 1490nm/1550nm, 40~120Km एमएमः 1310nm, 2Km; 850nm, 500 मीटर 2x10/100/1000M यूटीपी आरजे45 ((एमडीआई/एमडीआईएक्स ऑटो-सेंसिंग का समर्थन करें) 1x6-पिन पावर टर्मिनल ब्लॉक |
|
प्रोटोकॉल |
आईईईई 802.3 ((10 बेस-टी) IEEE 802.3u ((100Base-TX) IEEE 802.3ab ((1000Base-TX) IEEE 802.3af 15.4W ((PoE) IEEE 802.3at 30W ((PoE+) |
|
स्विचिंग विशेषताएं |
प्रसारण मोडः भंडारण और आगे प्रेषण में देरीः <10us सिस्टम बैंडविड्थः 8Gbps (गैर ट्रैफिक जाम) अग्रेषण दरः 5.952Mmps मैक: 4K पैकेट बफर का आकारः 1.75Mb |
|
नेटवर्क मीडिया |
10BASE-T: CAT3, CAT4, CAT5 अन-स्किल्ड ट्विस्ट जोड़ी ((≤100m) 100/1000BASE-TX: CAT5 या उससे ऊपर की ढाल वाली घुमावदार जोड़ी ((≤100m) |
|
एल ई डी |
पावर, फाइबर, नेटवर्क, पीओई पीडब्लूआर: पावर
फाइबर: एफएक्स1, एफएक्स2 चालूः ट्रांसमिशन सामान्य है बंदः ट्रांसमिशन सामान्य नहीं है ((दोषग्रस्त ऑप्टिकल मॉड्यूल या डिस्कनेक्ट)
कॉपर ऑरेंजः PoE सूचक पोई काम कर रहा है बंदः PoE काम नहीं कर रहा है या यह गैर-PoE डिवाइस है
तांबा हराः गति संकेतक चालूः संचरण गति 1000 एमबीपीएस है झिलमिलाहटः संचरण में बंदः डिस्कनेक्ट या कार्य गति 10/100Mbps है |
|
बिजली की खपत |
PoE≤5W के बिना पूर्ण भार |
|
विद्युत आपूर्ति |
PoE पावर सप्लाई इनपुट वोल्टेजः 48V (अधिकतम 52V) एकल PoE पावर सप्लाई आउटपुट पावरः 30W (पोर्ट 1~2) PoE आउटपुट वोल्टेजः 48V रिवर्स कनेक्शनः समर्थन |
|
पीओई वायरिंग |
1/2 (V+), 3/6 (V-) |
|
पर्यावरण |
कार्य तापमानः -40°C75°C भंडारण तापमानः -40°C ≈ 85°C कार्य आर्द्रताः 10%~90%, नॉन कंडेनसिंग भंडारण आर्द्रताः 10%~95%, गैर-संक्षेपण |
|
उद्योग मानक |
ईएसडीः आईईसी61000-4-2, ±15 केवी हवा, ±6 केवी संपर्क EFT: IEC61000-4-4, सामान्य ±6KV बढ़तः IEC61000-4-5, अंतर ±2KV, सामान्य±6KV |
|
प्रमाणन |
CE-EMC: EN 55032:2015+AC: 2016+A1:2020+A11: 2020 एन 55035:2017+ए 11: 2020/एन आईईसी 61000-3-2:2019/ए1: 2021 EN 61000-3-3: 2013/A2: 2021/AC:2022 CE-LVD: EN IEC 62368-1: 2020+A11:2020 FCC: 47 CFR FCC भाग 15 उपभाग B ((वर्ग B) ANSI C63.4: 2014 |
|
मैकेनिकल सूचना |
शैलः आयपी 40 ग्रेड स्तर के लिए घुमावदार धातु शैल आयामः 114*93*35 मिमी माउंटिंग विधिः डाइन-रेल/वायर माउंटिंग वजनः 0.35 किलोग्राम/0.45 किलोग्राम ((नेट/ग्रोथ) |
|
वारंटी |
3 वर्ष, आजीवन तकनीकी सहायता |
3प्रमुख विशेषताएं
1गीगाबिट फाइबर और पीओई एकीकरण
2× 100/1000 एमबीपीएस एसएफपी फाइबर पोर्ट जो लचीली ट्रांसमिशन दूरी के लिए मल्टीमोड और सिंगलमोड फाइबर मॉड्यूल का समर्थन करते हैं
IEEE 802.3af/at के अनुरूप 2× 10/100/1000Mbps RJ45 PoE पोर्ट, प्रति पोर्ट 30W तक की आपूर्ति करते हैं
60W का कुल PoE बिजली बजट, उच्च शक्ति वाले IP कैमरों और वायरलेस उपकरणों के लिए उपयुक्त
2. स्थिर स्विचिंग प्रदर्शन
स्टोर-एंड-फॉरवर्ड स्विचिंग आर्किटेक्चर डेटा अखंडता सुनिश्चित करता है
गैर अवरोधक अग्रेषण और कम विलंबता के साथ उच्च प्रणाली बैंडविड्थ
ऑटो-नीति-विनिमय और ऑटो एमडीआई/एमडीआईएक्स नेटवर्क तैनाती को सरल बनाते हैं
फुल-डुप्लेक्स और हाफ-डुप्लेक्स संचार दोनों के लिए प्रवाह नियंत्रण समर्थन
3औद्योगिक-ग्रेड विश्वसनीयता
बाहरी और उच्च हस्तक्षेप वातावरण के लिए 6KV ईथरनेट ओवरज सुरक्षा और मजबूत ईएमसी प्रतिरोध
रिवर्स ध्रुवीयता संरक्षण के साथ व्यापक सीसी पावर इनपुट (48V PoE सिस्टम)
दक्ष गर्मी अपव्यय के लिए फैन रहित तरल धातु के आवरण (IP40)

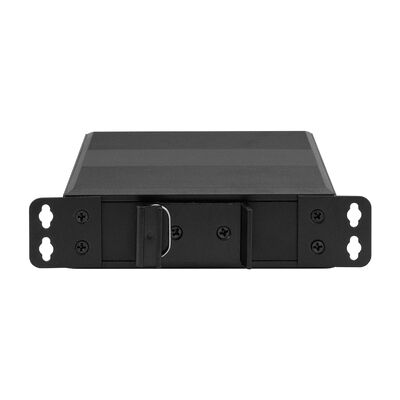

लचीली स्थापना के लिए डीआईएन-रेल या दीवार माउंट विकल्प
4. आसान निगरानी और अनुपालन
बिजली, फाइबर लिंक, ईथरनेट गतिविधि, गति और पीओई स्थिति के लिए एलईडी संकेतक
सीई और एफसीसी मानकों के अनुरूप, वैश्विक तैनाती के लिए उपयुक्त
4आयाम
टिप्पणी
सामान ((DIN रेल ब्रैकेट, ऑप्टिकल मॉड्यूल, बिजली की आपूर्ति, पैच कॉर्ड, नेटवर्क केबल आदि) पैकिंग बॉक्स में शामिल नहीं हैं, कृपया इसे स्वयं तैयार करें या हमसे एक पूरा सेट खरीदें
शिपिंग बॉक्स की जानकारी
उत्पाद का आकारः 11.4*9.3*3.5 सेमी
आंतरिक बॉक्स का आकारः 23*16.5*5.8 सेमी
उत्पाद का वजनः 0.35 किलोग्राम
पैकिंग वजनः 0.45 किलोग्राम
मास्टर बॉक्स का आकारः 67*33*47 सेमी
पैकिंग मात्रा: 40 पीसी
पैकेजिंग वजनः 20 किलोग्राम
5सहायक उपकरण
|
औद्योगिक ऑप्टिकल मॉड्यूल |
|
|
OSPL1G05D |
1000BASE-SX |
|
OSPL1G06D |
1000BASE-SX ((1310nm) |
|
OSPL1G20D |
1000BASE-LX |
|
OSPL1G40D |
1000BASE-EX |
|
OSBL1G20D-35 |
1000BASE-BX-U ((TX 1310 RX1550) |
|
OSBL1G20D-53 |
1000BASE-BX-D ((TX 1550 RX1310) |
|
औद्योगिक डीआईएन पावर सप्लाई |
|
|
IM-DAC220/DC48V2.5A |
AC220V से DC48V2.5A, -40°C70°C |
|
IM-DAC220/DC48V5A |
AC220V से DC48V5A, -40°C~70°C |
|
IM-DAC220/DC48V10A |
AC220V से DC48V10A, -40°C70°C |
6आवेदन
1सीसीटीवी पीओई प्रणाली
2, फाइबर ऑप्टिक टेलीकॉम
