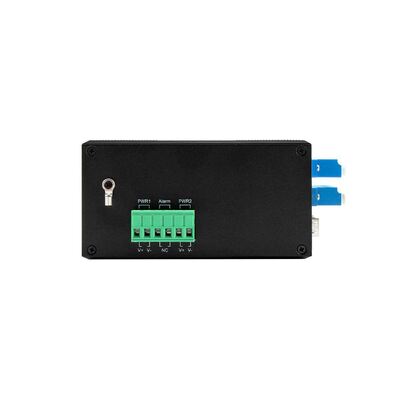

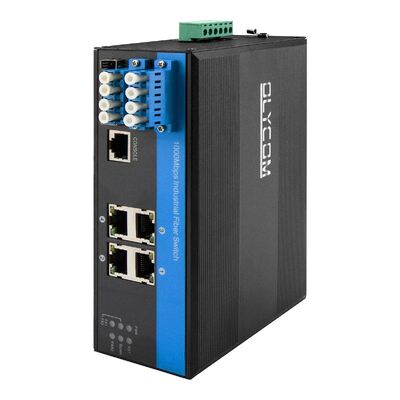

फाइबर बाईपास के साथ 4 पोर्ट इंडस्ट्रियल PoE स्विच
IM-FBP244GW एक पूरी तरह से प्रबंधित औद्योगिक-ग्रेड PoE फाइबर बाईपास स्विच है जिसे उच्च-उपलब्धता ईथरनेट और ऑप्टिकल ट्रांसमिशन नेटवर्क के लिए डिज़ाइन किया गया है।
गिगाबिट PoE एक्सेस, मल्टी-गिगाबिट फाइबर अपलिंक और दोहरे ऑप्टिकल बाईपास चैनलों को एकीकृत करते हुए, यह बिजली की हानि या डिवाइस की विफलता के दौरान भी निर्बाध नेटवर्क कनेक्टिविटी सुनिश्चित करता है।
2. विशिष्टता
|
उत्पाद का नाम |
10/100/1000Mbps प्रबंधित इंडस्ट्रियल PoE फाइबर बाईपास स्विच (2F+4TP) |
|
मॉडल नंबर |
IM-FBP244GW |
|
पोर्ट |
2*100/1000/2500Mpbs SFP पोर्ट 2* LC बाईपास पोर्ट (SM/MM) SM: 1310nm/1550nm, 20Km; 1490nm/1550nm, 40~120Km MM: 1310nm, 2Km; 850nm, 500-मीटर 4*10/100/1000M UTP RJ45 (MDI/MDIX ऑटो-सेंसिंग का समर्थन करें) |
|
प्रोटोकॉल |
IEEE 802.3 IEEE802.3U IEEE802.3ab IEEE802.3z IEEE802.1d STP IEEE802.1w RSTP IEEE802.1s MSTP ITU-T G.8023 EPR/Y.1344 IEEE802.1Q IEEE802.1X IEEE802.3ad IEEE802.3x IEEE802.1ad IEEE802.1p IEEE802.1ab IEEE802.3az IEEE802.3af IEEE802.3at |
|
स्विचिंग सुविधाएँ |
ट्रांसमिशन मोड: स्टोरेज और फॉरवर्ड फॉरवर्डिंग विलंब:<10us सिस्टम बैंडविड्थ: 18Gbps (गैर-ट्रैफिक जाम) DRAM आकार: 128M फ्लैश आकार: 16M VLAND ID: 4096 MAC एड्रेस टेबल आकार: 8K जंबो फ्रेम: 9.6KB |
|
नेटवर्क मीडिया |
10BASE-T: CAT3, CAT4, CAT5 अन-शील्डेड ट्विस्टेड पेयर (≤100m) 100/1000BASE-TX: CAT5 या उससे ऊपर शील्डेड ट्विस्टेड पेयर (≤100m) |
|
एल ई डी |
पावर, नेटवर्क, फाइबर PWR: पावर
नारंगी: लिंक/एसीटी हरा: 1000M नेटवर्क स्पीड (जब यह 100Mb/s हो तो बंद)
फाइबर: FX1/FX2 |
|
बिजली की आपूर्ति |
इनपुट वोल्टेज: 48V (अधिकतम 52V) PoE आउटपुट वोल्टेज: 48V सिंगल PoE आउटपुट पावर: 30W (पोर्ट 1~4) अधिकतम बजट: 120W रिवर्स कनेक्शन: समर्थन |
|
PoE वायरिंग |
PoE af/at: 1/2(V+), 3/6(V-) |
|
पर्यावरण |
कार्य तापमान: -40°C～75°C भंडारण तापमान: -40°C～85°C कार्यकारी आर्द्रता: 10%～90%, गैर-संघनक भंडारण आर्द्रता: 10%～95%, गैर-संघनक |
|
उद्योग मानक |
ESD: IEC61000-4-2, ±15KV एयर, ±6KV संपर्क EFT: IEC61000-4-4, सामान्य ±6KV सर्ज: IEC61000-4-5, विभेदक ±2KV, सामान्य±6KV |
|
प्रमाणीकरण |
CE-EMC: EN 55032:2015+AC: 2016+A1:2020+A11: 2020 EN 55035:2017+A11: 2020/EN IEC 61000-3-2:2019/A1: 2021 EN 61000-3-3: 2013/A2: 2021/AC:2022 CE-LVD: EN IEC 62368-1: 2020+A11:2020 FCC: 47 CFR FCC भाग 15 उपभाग B (कक्षा B) ANSI C63.4: 2014 |
|
यांत्रिक जानकारी |
शेल: नालीदार धातु शेल, IP40 ग्रेड स्तर आयाम: 158*115*60mm माउंटिंग विधि: दीन-रेल/वॉल माउंटिंग वजन: 0.75Kg/0.9Kg (नेट/सकल) |
|
वारंटी |
3 साल, आजीवन तकनीकी सहायता |
|
फाइबर बाईपास |
|||
|
वर्ग |
इकाई |
विशिष्टता |
|
|
तरंग दैर्ध्य सीमा |
एनएम |
850±40/1300±40 |
1260~1650 |
|
परीक्षण तरंग दैर्ध्य |
एनएम |
850/1300 |
1310/1550 |
|
इन्सर्ट लॉस |
डीबी |
Typ: 0.6 Max: 1.0 |
Typ: 0.6 Max: 1.0 |
|
रिटर्न लॉस |
डीबी |
MM≥30 SM≥50 |
|
|
चैनल क्रॉसस्टॉक |
डीबी |
MM≥35 SM≥55 |
|
|
ध्रुवीकरण हानि |
डीबी |
≤0.05 |
|
|
तरंग दैर्ध्य हानि |
डीबी |
≤0.05 |
|
|
तापमान हानि |
डीबी |
≤0.05 |
|
|
पुनरावृत्ति |
डीबी |
≤0.05 |
|
|
ऑपरेटिंग वोल्टेज |
v |
3.3V-5V |
|
|
सेवा जीवन |
बार |
≥100000000 |
|
|
स्विचिंग समय |
एमएस |
≤10 |
|
|
ट्रांसमिशन ऑप्टिकल पावर |
मेगावाट |
≤500 |
|
|
ऑपरेटिंग तापमान |
ºc |
-20~+70 |
|
|
भंडारण तापमान |
ºc |
-40~+85 |
|
3. वेब यूआई
1. एकीकृत ऑप्टिकल बाईपास सुरक्षा
दोहरे एलसी फाइबर बाईपास पोर्ट स्वचालित रूप से स्विच के बंद होने या खराबी का सामना करने पर ऑप्टिकल निरंतरता बनाए रखते हैं
अति-निम्न प्रविष्टि हानि और तेज़ स्विचिंग फाइबर सिग्नल गुणवत्ता पर न्यूनतम प्रभाव सुनिश्चित करते हैं
शॉर्ट- और लॉन्ग-डिस्टेंस ट्रांसमिशन के लिए उपयुक्त, सिंगल-मोड और मल्टी-मोड फाइबर दोनों का समर्थन करता है
2. उच्च-प्रदर्शन PoE और स्विचिंग क्षमता
8× गीगाबिट RJ45 PoE पोर्ट प्रति पोर्ट 30W तक IEEE 802.3af/at पावर प्रदान करते हैं
कुल PoE बजट 240W तक, उच्च-शक्ति वाले IP कैमरे, वायरलेस AP और एक्सेस डिवाइस का समर्थन करता है
2× 100/1000/2500Mbps SFP पोर्ट एग्रीगेशन या रिंग नेटवर्क के लिए लचीले फाइबर अपलिंक प्रदान करते हैं
उच्च थ्रूपुट और कम फॉरवर्डिंग विलंबता के साथ गैर-ब्लॉकिंग स्विचिंग आर्किटेक्चर
3. उन्नत नेटवर्क प्रबंधन और सुरक्षा
VLAN, QoS, IGMP स्नूपिंग, लिंक एग्रीगेशन और ट्रैफिक कंट्रोल सहित पूर्ण लेयर 2 प्रबंधन
एसटीपी/आरएसटीपी/एमएसटीपी और आईटीयू-टी जी.8032 ईआरपीएस का समर्थन करता है, जो तेज़ रिंग सुरक्षा और अतिरेक को सक्षम करता है
आसान परिनियोजन और रखरखाव के लिए वेब जीयूआई, सीएलआई, एसएनएमपी और रिमोट प्रबंधन
अनुकूलित संचालन के लिए अंतर्निहित केबल डायग्नोस्टिक्स और ऊर्जा-कुशल ईथरनेट (ईईई)
4. औद्योगिक-ग्रेड विश्वसनीयता
-40°C से +75°C तक विस्तृत ऑपरेटिंग तापमान रेंज
6KV ईथरनेट सर्ज सुरक्षा और ईएमसी औद्योगिक-ग्रेड अनुपालन
दीन-रेल या वॉल माउंटिंग विकल्पों के साथ बीहड़ IP40 धातु बाड़ा
आउटडोर कैबिनेट और औद्योगिक साइटों में निरंतर संचालन के लिए डिज़ाइन किया गया
4. अनुप्रयोग
5. तस्वीरें
6. सहायक उपकरण
|
औद्योगिक ऑप्टिकल मॉड्यूल |
|
|
OSPL1E06D-85 |
100BASE-FX(850nm) |
|
OSPL1E06D |
100BASE-FX |
|
OSPL1E20D |
100BASE-LX |
|
OSPL1E40D |
100BASE-EX |
|
OSBL1E20D-35 |
100BASE-BX-U(TX 1310 RX1550) |
|
OSBL1E20D-53 |
100BASE-BX-D(TX 1550 RX1310) |
|
OSPL1G05D |
1000BASE-SX |
|
OSPL1G06D |
1000BASE-SX(1310nm) |
|
OSPL1G20D |
1000BASE-LX |
|
OSPL1G40D |
1000BASE-EX |
|
OSBL1G20D-35 |
1000BASE-BX-U(TX 1310 RX1550) |
|
OSBL1G20D-53 |
1000BASE-BX-D(TX 1550 RX1310) |
|
औद्योगिक दीन बिजली आपूर्ति |
|
|
IM-DAC220/DC12V1.67A |
AC220V से DC12V1.67A, -30℃～70℃ |
|
IM-DAC220/DC24V1A |
AC220V से DC24V1A, -30℃～70℃ |
|
IM-DAC220/DC48V1.6A |
AC220V से DC48V1.6A, -30℃～70℃ |
|
IM-DAC220/DC48V2.5A |
AC220V से DC48V2.5A, -40℃～70℃ |
|
IM-DAC220/DC48V5A |
AC220V से DC48V5A, -40℃～70℃ |
|
IM-DAC220/DC48V10A |
AC220V से DC48V10A, -40℃～70℃ |
