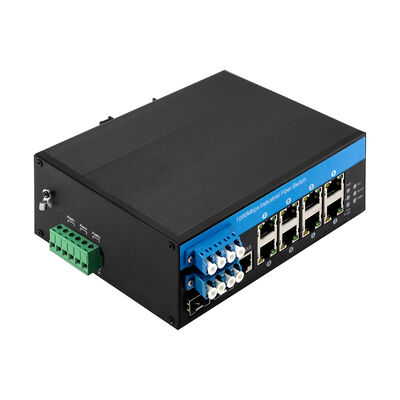

2.5G प्रबंधित PoE फाइबर बाईपास स्विच 8 पोर्ट
|
उत्पाद का नाम |
10/100/1000Mbps प्रबंधित औद्योगिक PoE फाइबर बायपास स्विच ((2F+8TP) |
|
मॉडल नं. |
IM-FBP288GW |
|
पोर्ट |
2*100/1000/2500Mpbs SFP पोर्ट 2* एलसी बायपास पोर्ट ((एसएम/एमएम) SM: 1310nm/1550nm, 20Km; 1490nm/1550nm, 40~120Km एमएमः 1310nm, 2Km; 850nm, 500 मीटर 8*10/100/1000M यूटीपी आरजे45 ((एमडीआई/एमडीआईएक्स ऑटो-सेंसिंग का समर्थन करें) |
|
प्रोटोकॉल |
आईईईई 802.3 IEEE802.3U IEEE802.3ab IEEE802.3z IEEE802.1d एसटीपी IEEE802.1w आरएसटीपी IEEE802.1s MSTP ITU-T G.8023 EPR/Y.1344 IEEE802.1Q IEEE802.1X IEEE802.3ad IEEE802.3x IEEE802.1ad IEEE802.1p IEEE802.1ab IEEE802.3az IEEE802.3af IEEE802.3at |
|
स्विचिंग विशेषताएं |
प्रसारण मोडः भंडारण और आगे प्रेषण में देरीः <10us सिस्टम बैंडविड्थः 26Gbps ((गैर-ट्रैफिक जाम) अग्रेषण दरः 19.344Mpps DRAM का आकारः 128M फ्लैश का आकारः 16M VLAND ID: 4096 मैक पता तालिका आकारः 8K जंबो फ्रेमः 9.6KB |
|
नेटवर्क मीडिया |
10BASE-T: CAT3, CAT4, CAT5 अन-स्किल्ड ट्विस्ट जोड़ी ((≤100m) 100/1000BASE-TX: CAT5 या उससे ऊपर की ढाल वाली घुमावदार जोड़ी ((≤100m) |
|
एल ई डी |
बिजली, नेटवर्क, फाइबर पीडब्लूआर: पावर
नारंगीः लिंक/एसीटी हराः 1000M नेटवर्क स्पीड ((जब यह 100Mb/s है तो बंद)
फाइबर: FX1/FX2 |
|

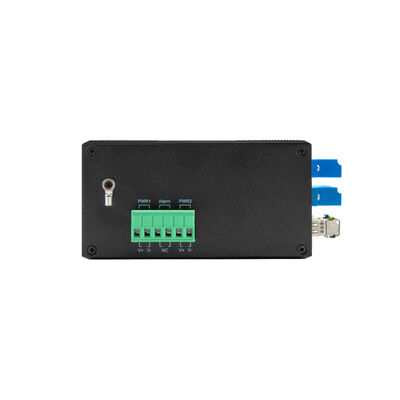

विद्युत आपूर्ति |
इनपुट वोल्टेजः 48V (अधिकतम 52V) PoE आउटपुट वोल्टेजः 48V एकल PoE आउटपुट पावरः 30W ((पोर्ट 1~8) अधिकतम बजटः 240W रिवर्स कनेक्शनः समर्थन |
|
पीओई वायरिंग |
PoE af/at: 1/2 ((V+), 3/6 ((V-) |
|
पर्यावरण |
कार्य तापमानः -40°C75°C भंडारण तापमानः -40°C ≈ 85°C कार्य आर्द्रताः 10%~90%, नॉन कंडेनसिंग भंडारण आर्द्रताः 10%~95%, गैर-संक्षेपण |
|
उद्योग मानक |
ईएसडीः आईईसी61000-4-2, ±15 केवी हवा, ±6 केवी संपर्क EFT: IEC61000-4-4, सामान्य ±6KV बढ़तः IEC61000-4-5, अंतर ±2KV, सामान्य±6KV |
|
प्रमाणन |
CE-EMC: EN 55032:2015+AC: 2016+A1:2020+A11: 2020 एन 55035:2017+ए 11: 2020/एन आईईसी 61000-3-2:2019/ए1: 2021 EN 61000-3-3: 2013/A2: 2021/AC:2022 CE-LVD: EN IEC 62368-1: 2020+A11:2020 FCC: 47 CFR FCC भाग 15 उपभाग B ((वर्ग B) ANSI C63.4: 2014 |
|
मैकेनिकल सूचना |
शैलः आयपी 40 ग्रेड स्तर के लिए घुमावदार धातु शैल आयामः 158*115*60 मिमी माउंटिंग विधिः डाइन-रेल/वायर माउंटिंग वजनः 0.75 किलोग्राम/0.9 किलोग्राम ((नेट/ब्रॉट) |
|
वारंटी |
3 वर्ष, आजीवन तकनीकी सहायता |
|
फाइबर बायपास |
|||
|
श्रेणी |
इकाई |
विनिर्देश |
|
|
तरंग दैर्ध्य सीमा |
एनएम |
850±40/1300±40 |
1260 से 1650 |
|
परीक्षण तरंग दैर्ध्य |
एनएम |
850/1300 |
1310/1550 |
|
सम्मिलित हानि |
डीबी |
टाइप: 0.6 अधिकतम: 1.0 |
टाइप: 0.6 अधिकतम: 1.0 |
|
रिटर्न हानि |
डीबी |
MM≥30 SM≥50 |
|
|
चैनल क्रॉसस्टॉक |
डीबी |
MM≥35 SM≥55 |
|
|
ध्रुवीकरण हानि |
डीबी |
≤0.05 |
|
|
तरंग दैर्ध्य हानि |
डीबी |
≤0.05 |
|
|
तापमान हानि |
डीबी |
≤0.05 |
|
|
पुनरावृत्ति |
डीबी |
≤0.05 |
|
|
ऑपरेटिंग वोल्टेज |
v |
3.3V-5V |
|
|
सेवा जीवन |
समय |
≥100000000 |
|
|
स्विच करने का समय |
एमएस |
≤10 |
|
|
ट्रांसमिशन ऑप्टिकल पावर |
एमडब्ल्यू |
≤ 500 |
|
|
परिचालन तापमान |
ओसी |
-20~+70 |
|
|
भंडारण तापमान |
ओसी |
-40~+85 |
|
ऑप्टिकल संचार और सुरक्षा प्रणाली के एक अपरिहार्य भाग के रूप में, फाइबर बायपास विभिन्न ऑप्टिकल पथ आवश्यकताओं के लिए अत्यधिक विश्वसनीय और स्थिर है जैसे कि
महानगरीय क्षेत्र नेटवर्क (एमएएन)
जोड़/छोड़ मल्टीप्लेक्सिंग का गतिशील विन्यास
प्रणाली की निगरानी
प्रयोगशाला अनुसंधान एवं विकास
इस बीच, फाइबर पास स्विच विशेषता
कम सम्मिलन हानि
व्यापक तरंग दैर्ध्य सीमा
कम चैनल क्रॉसस्टॉक
3. WEB जानकारी
4आवेदन
5पैकिंग सूची
1pc स्विच
1pc उपयोगकर्ता पुस्तिका
1 पीसी कंसोल केबल
टिप्पणी
सामान ((DIN रेल ब्रैकेट, ऑप्टिकल मॉड्यूल, बिजली की आपूर्ति, पैच कॉर्ड, नेटवर्क केबल आदि) पैकिंग बॉक्स में शामिल नहीं हैं, कृपया इसे स्वयं तैयार करें या हमसे एक पूरा सेट खरीदें
शिपिंग बॉक्स की जानकारी
उत्पाद का आकारः 15.8*11.5*6cm
आंतरिक बॉक्स का आकारः 25.3*20.8*8 सेमी
उत्पाद का वजनः 0.75 किलोग्राम
पैकेजिंग वजनः 0.9Kg
मास्टर बॉक्स का आकारः 55.5*40*41 सेमी
पैकिंग मात्राः 20 पीसी
पैकेजिंग वजनः 20 किलोग्राम
6. सामान्य प्रश्न
1यह किस चिप पर आधारित है?
ओलिकॉम: विटेस
2, मैं इसे अनुकूलित कर सकते हैं?
ओलिकॉम: हाँ
हम OEM सेवाओं जैसे लोगो, मॉडल नाम, लेबल, पीवीसी मास्क और उत्पाद भागों ((माउंटिंग किट, पावर टर्मिनल ब्लॉक आदि) का समर्थन करते हैं।
3, क्या मैं इसे 10/100M उपकरणों से जोड़ सकता हूँ?
ओलिकॉम: हाँ
लैन बंदरगाहों के लिए वे 10/100/1000M ऑटो-सेंसिंग हैं
फाइबर पोर्ट के लिए, कृपया वेब जीयूआई या सीएलआई के माध्यम से 100 एमबीपीएस की गति कॉन्फ़िगर करें
4, क्या मैं आवश्यक होने पर कुछ बंदरगाहों के लिए PoE फ़ंक्शन को बंद कर सकता हूँ?
उत्तर: हाँ
इस श्रृंखला में सभी PoE प्रबंधित स्विच PoE प्रबंधन का समर्थन करते हैं
कृपया केवल वेब GUI या CLI के माध्यम से PoE स्थिति सेट करें
5क्या आप SKD/CKD करते हैं?
उत्तर: हाँ
एक कारखाने के रूप में, हमने इससे कई बार निपट लिया है।
