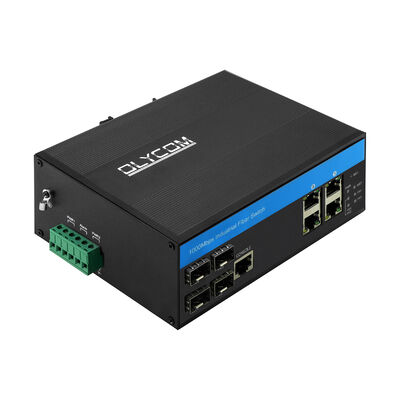

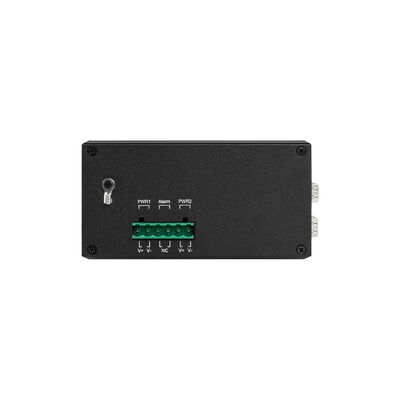

ओलिकॉम मैनेज्ड इंडस्ट्रियल पीओई फाइबर स्विच
1उत्पाद का अवलोकन
1.1 IM-FP444GW एक प्रबंधित औद्योगिक ग्रेड PoE फाइबर स्विच है जिसे कठोर वातावरण में उच्च विश्वसनीयता वाले ईथरनेट और फाइबर ट्रांसमिशन के लिए डिज़ाइन किया गया है।यह 4 × 100/1000/2500Mbps SFP फाइबर पोर्ट्स को 4 × 10/100/1000Mbps PoE सक्षम RJ45 पोर्ट्स के साथ एकीकृत करता है, औद्योगिक नेटवर्क, बाहरी निगरानी और वितरित फाइबर आर्किटेक्चर के लिए एक लचीला पहुंच और एकत्रीकरण समाधान प्रदान करता है।
1.2 आईईईई 802.3af/at के अनुरूप, स्विच प्रति PoE पोर्ट 30W तक प्रदान करता है, 120W के कुल बिजली बजट के साथ, आईपी कैमरों, वायरलेस एपी के लिए स्थिर शक्ति और डेटा संचरण सुनिश्चित करता है,और किनारे के उपकरण. अपने IP40 रेटेड धातु आवरण, DIN-रेल या दीवार माउंटिंग, और -40 °C से +75 °C के व्यापक ऑपरेटिंग तापमान रेंज के साथ,IM-FP444GW को औद्योगिक और बाहरी अनुप्रयोगों में निरंतर संचालन के लिए बनाया गया है.
2प्रमुख विशेषताएं
IM-FP444GW उन्नत लेयर 2 प्रबंधन, औद्योगिक सुरक्षा और उच्च प्रदर्शन स्विचिंग क्षमताओं को जोड़ती हैः
हाइब्रिड फाइबर और पीओई डिजाइन ️ लंबी दूरी के फाइबर ट्रांसमिशन के लिए 4 × 2.5G एसएफपी पोर्ट और 4 × गीगाबिट आरजे45 पीओई पोर्ट।
औद्योगिक पीओई पावर डिलीवरी IEEE 802.3af/at अनुरूप, 30W प्रति पोर्ट, 120W कुल पीओई बजट, 48V आउटपुट।
उन्नत लेयर 2 प्रबंधन VLAN (802.1Q), QoS, IGMP/MLD स्नूपिंग, LACP लिंक एग्रीगेशन और बैंडविड्थ नियंत्रण का समर्थन करता है।
रिंग सुरक्षा और अतिरेक ️ तेजी से नेटवर्क रिकवरी के लिए एसटीपी, आरएसटीपी, एमएसटीपी और आईटीयू-टी जी.8032 ईथरनेट सुरक्षा रिंग (ईपीआर) का समर्थन करता है।
औद्योगिक विश्वसनीयता 6KV ईथरनेट अधिभार संरक्षण, ± 15KV हवा तक ईएसडी सुरक्षा, ईएमसी औद्योगिक ग्रेड अनुपालन।
उच्च स्विचिंग प्रदर्शन 28Gbps स्विचिंग क्षमता, 20.83Mpps अग्रेषण दर, 8K मैक टेबल, 9.6KB जम्बो फ्रेम।
लचीला प्रबंधन वेब जीयूआई, सिस्को®-जैसे सीएलआई, एसएनएमपी v1/v2c/v3, टेलनेट, एसएसएच, एचटीटीपीएस और फर्मवेयर अतिरेक।
ऊर्जा कुशल और नैदानिक विशेषताएं ️ आईईईई 802.3az ईईई, केबल नैदानिक, पोर्ट मिररिंग, आरएमओएन और इवेंट लॉगिंग।
3विनिर्देश
|
उत्पाद का नाम |
10/100/1000Mbps प्रबंधित औद्योगिक PoE फाइबर स्विच ((4F+4TP) |
|
मॉडल नं. |
IM-FP444GW |
|
पोर्ट |
4*100/1000/2500Mpbs SFP पोर्ट SM: 1310nm/1550nm, 20Km; 1490nm/1550nm, 40~120Km एमएमः 1310nm, 2Km; 850nm, 500 मीटर 8*10/100/1000M यूटीपी आरजे45 ((एमडीआई/एमडीआईएक्स ऑटो-सेंसिंग का समर्थन करें) |
|
प्रोटोकॉल |
आईईईई 802.3 IEEE802.3U IEEE802.3ab IEEE802.3z IEEE802.1d एसटीपी IEEE802.1w आरएसटीपी IEEE802.1s MSTP ITU-T G.8023 EPR/Y.1344 IEEE802.1Q IEEE802.1X IEEE802.3ad IEEE802.3x IEEE802.1ad IEEE802.1p IEEE802.1ab IEEE802.3az IEEE802.3af IEEE802.3at |
|
स्विचिंग विशेषताएं |
प्रसारण मोडः भंडारण और आगे प्रेषण में देरीः <10us सिस्टम बैंडविड्थः 28Gbps (गैर-ट्रैफिक जाम) प्रेषण दरः 20.83Mpps DRAM का आकारः 128M फ्लैश का आकारः 16M VLAND ID: 4096 मैक पता तालिका आकारः 8K जंबो फ्रेमः 9.6KB |
|
नेटवर्क मीडिया |
10BASE-T: CAT3, CAT4, CAT5 अन-स्किल्ड ट्विस्ट जोड़ी ((≤100m) 100/1000BASE-TX: CAT5 या उससे ऊपर की ढाल वाली घुमावदार जोड़ी ((≤100m) |
|
एल ई डी |
बिजली, नेटवर्क, फाइबर पीडब्लूआर: पावर
नारंगीः लिंक/एसीटी हराः 1000M नेटवर्क स्पीड ((जब यह 100Mb/s है तो बंद)
फाइबर: FX1/FX2/FX3/FX4 |
|
विद्युत आपूर्ति |
इनपुट वोल्टेजः 48V (अधिकतम 52V) PoE आउटपुट वोल्टेजः 48V एकल PoE आउटपुट पावरः 30W ((पोर्ट 1~4) अधिकतम बजटः 120W रिवर्स कनेक्शनः समर्थन |
|
पीओई वायरिंग |
PoE af/at: 1/2 ((V+), 3/6 ((V-) |
|
पर्यावरण |
कार्य तापमानः -40°C75°C भंडारण तापमानः -40°C ≈ 85°C कार्य आर्द्रताः 10%~90%, नॉन कंडेनसिंग भंडारण आर्द्रताः 10%~95%, गैर-संक्षेपण |
|
उद्योग मानक |
ईएसडीः आईईसी61000-4-2, ±15 केवी हवा, ±6 केवी संपर्क EFT: IEC61000-4-4, सामान्य ±6KV बढ़तः IEC61000-4-5, अंतर ±2KV, सामान्य±6KV |
|
प्रमाणन |
CE-EMC: EN 55032:2015+AC: 2016+A1:2020+A11: 2020 एन 55035:2017+ए 11: 2020/एन आईईसी 61000-3-2:2019/ए1: 2021 EN 61000-3-3: 2013/A2: 2021/AC:2022 CE-LVD: EN IEC 62368-1: 2020+A11:2020 FCC: 47 CFR FCC भाग 15 उपभाग B ((वर्ग B) ANSI C63.4: 2014 |
|
मैकेनिकल सूचना |
शैलः आयपी 40 ग्रेड स्तर के लिए घुमावदार धातु शैल आयामः 158*115*60 मिमी माउंटिंग विधिः डाइन-रेल/वायर माउंटिंग वजनः 0.75 किलोग्राम/0.9 किलोग्राम ((नेट/ब्रॉट) |
|
वारंटी |
3 वर्ष, आजीवन तकनीकी सहायता |
4आयाम
5वेब यूआई
6सॉफ्टवेयर विशेषताएं
कृपया वेब मैनुअल या CLI मैनुअल के लिए हमसे संपर्क करें
7आवेदन
8. सामान
|
औद्योगिक ऑप्टिकल मॉड्यूल |
|
|
OSPL1E06D-85 |
100BASE-FX ((850nm) |
|
OSPL1E06D |
100BASE-FX |
|
OSPL1E20D |
100BASE-LX |
|
OSPL1E40D |
100BASE-EX |
|
OSBL1E20D-35 |
100BASE-BX-U ((TX 1310 RX1550) |
|
OSBL1E20D-53 |
100BASE-BX-D ((TX 1550 RX1310) |
|
OSPL1G05D |
1000BASE-SX |
|
OSPL1G06D |
1000BASE-SX ((1310nm) |
|
OSPL1G20D |
1000BASE-LX |
|
OSPL1G40D |
1000BASE-EX |
|
OSBL1G20D-35 |
1000BASE-BX-U ((TX 1310 RX1550) |
|
OSBL1G20D-53 |
1000BASE-BX-D ((TX 1550 RX1310) |
|
औद्योगिक डीआईएन पावर सप्लाई |
|
|
IM-DAC220/DC12V1.67A |
AC220V से DC12V1.67A, -30°C70°C |
|
IM-DAC220/DC24V1A |
AC220V से DC24V1A, -30°C~70°C |
|
IM-DAC220/DC48V1.6A |
AC220V से DC48V1.6A, -30°C~70°C |
|
IM-DAC220/DC48V2.5A |
AC220V से DC48V2.5A, -40°C70°C |
|
IM-DAC220/DC48V5A |
AC220V से DC48V5A, -40°C~70°C |
|
IM-DAC220/DC48V10A |
AC220V से DC48V10A, -40°C70°C |
9. सामान्य प्रश्न
1यह किस चिप पर आधारित है?
ओलिकॉम: विटेस
2, मैं इसे अनुकूलित कर सकते हैं?
ओलिकॉम: हाँ
हम OEM सेवाओं जैसे लोगो, मॉडल नाम, लेबल, पीवीसी मास्क और उत्पाद भागों ((माउंटिंग किट, पावर टर्मिनल ब्लॉक आदि) का समर्थन करते हैं।
3, क्या मैं इसे 10/100M उपकरणों से जोड़ सकता हूँ?
ओलिकॉम: हाँ
लैन बंदरगाहों के लिए वे 10/100/1000M ऑटो-सेंसिंग हैं
फाइबर पोर्ट के लिए, कृपया वेब जीयूआई या सीएलआई के माध्यम से 100 एमबीपीएस की गति कॉन्फ़िगर करें
4, क्या मैं आवश्यक होने पर कुछ बंदरगाहों के लिए PoE फ़ंक्शन को बंद कर सकता हूँ?
उत्तर: हाँ
इस श्रृंखला में सभी PoE प्रबंधित स्विच PoE प्रबंधन का समर्थन करते हैं
कृपया केवल वेब GUI या CLI के माध्यम से PoE स्थिति सेट करें
5क्या आप SKD/CKD करते हैं?
उत्तर: हाँ
एक कारखाने के रूप में, हमने इससे कई बार निपट लिया है।
