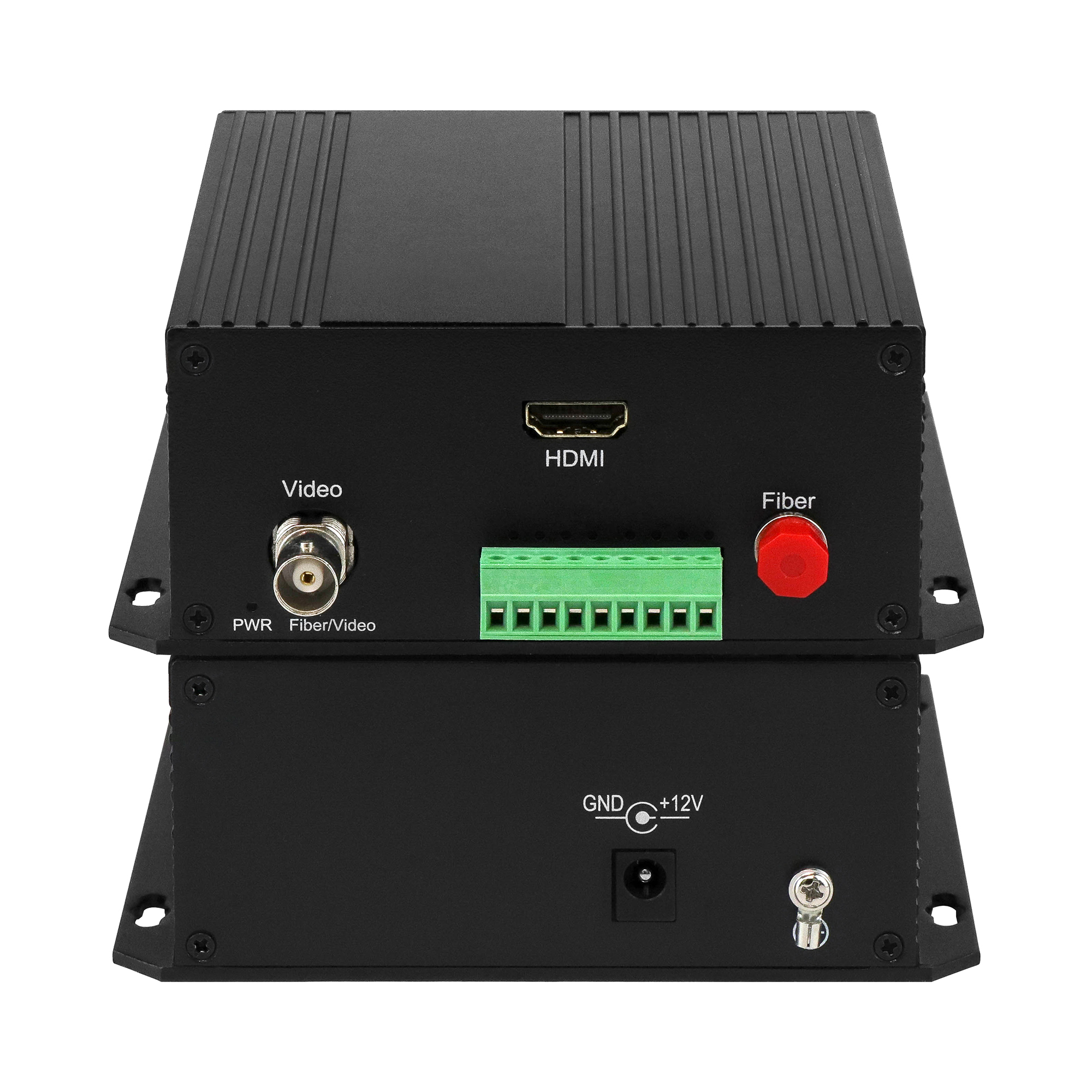

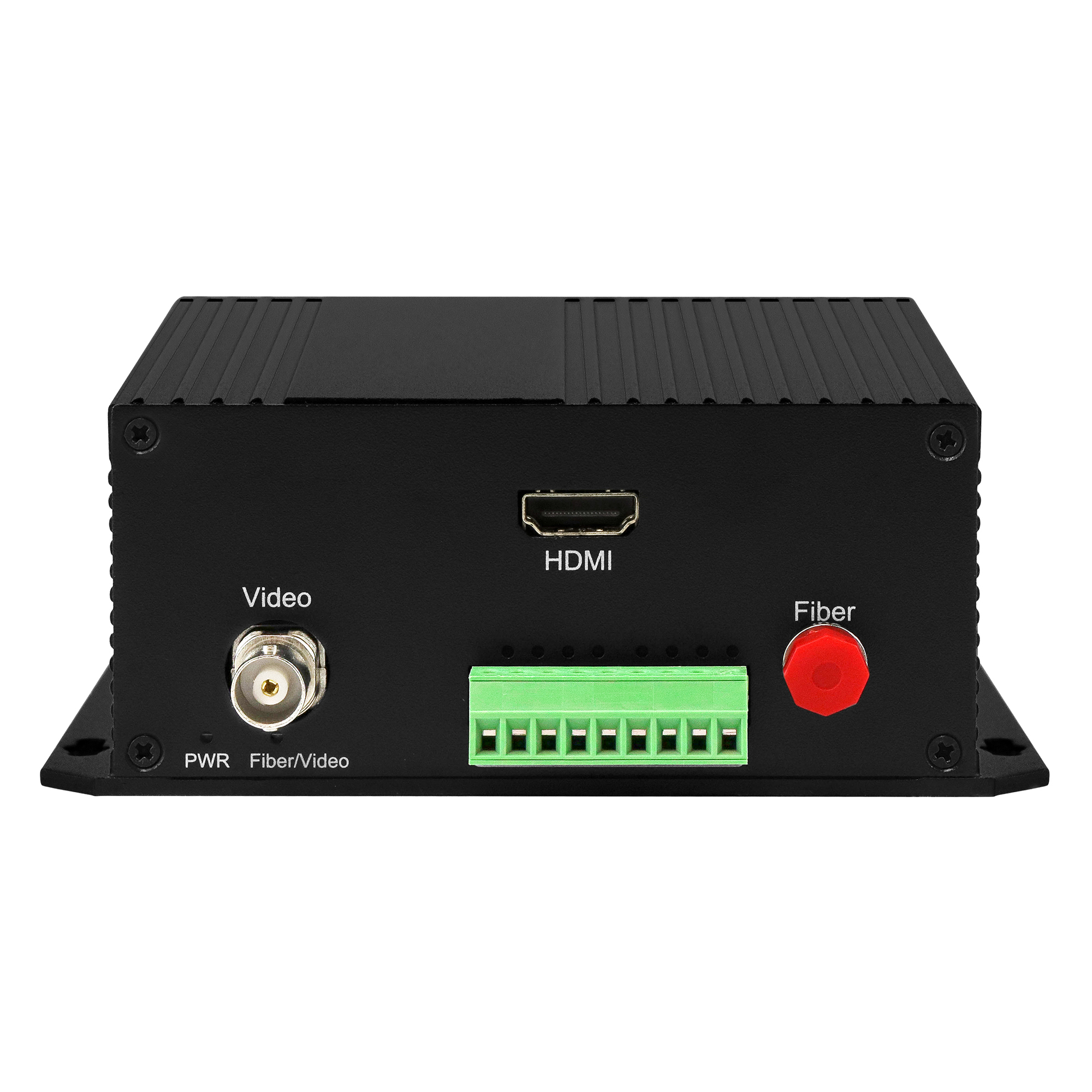

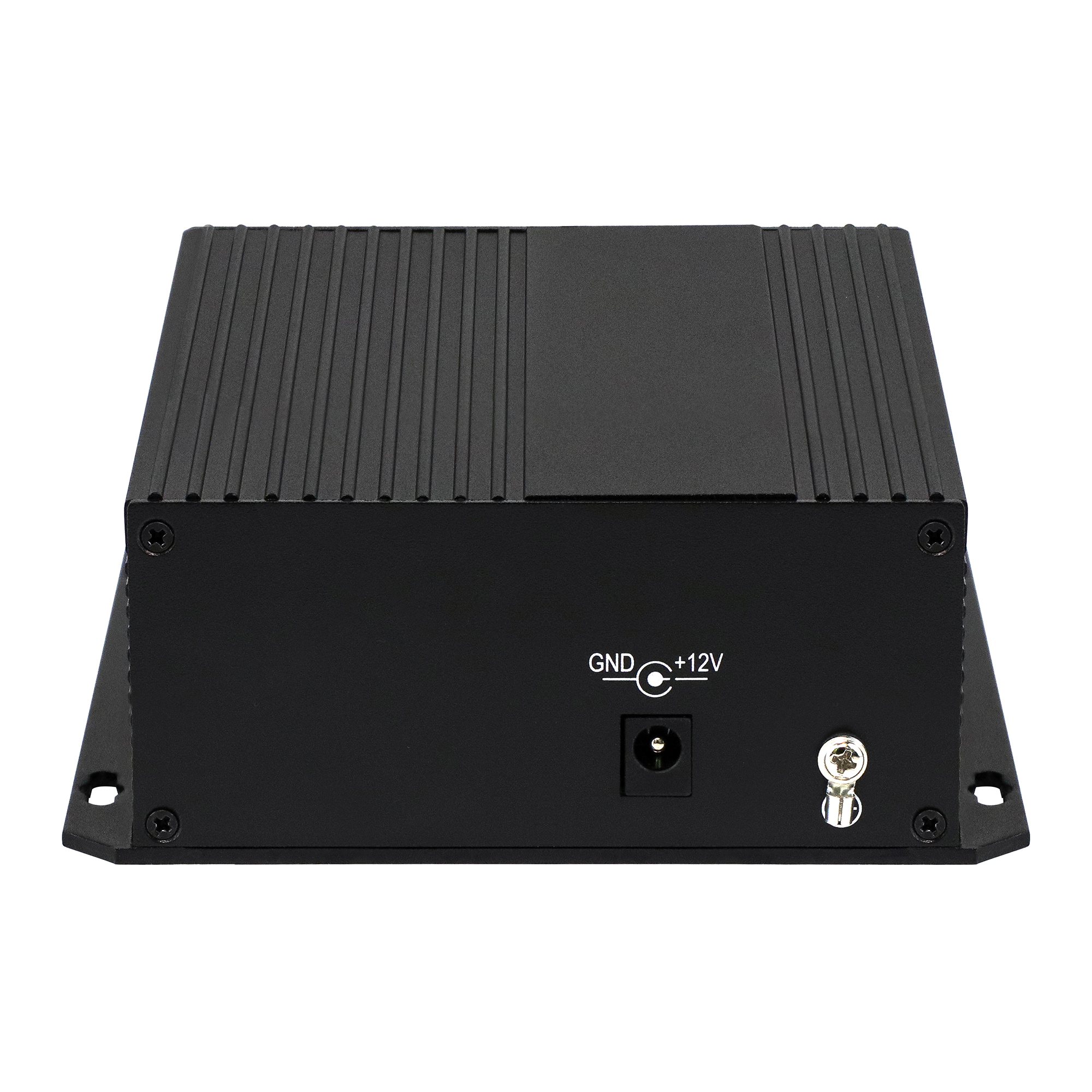

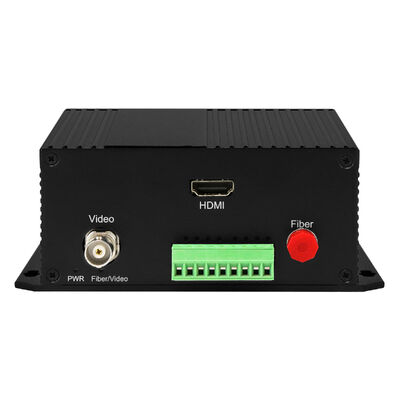

BIDI RS422 डेटा के साथ HDMI वीडियो फाइबर ऑप्टिक एक्सटेंडर
वीडियो फाइबर कनवर्टर का परिचय
|
ऑप्टिकल |
|
|
तरंग दैर्ध्य |
1310nm/1550nm |
|
आउटपुट पावर |
-8~3dBm |
|
ऑप्टिक फाइबर |
सिंगल मोड (9/125um) 20Km से 80Km मल्टीमोड (50/125um) 1Km, (62.5/125um) 500m |
|
संवेदनशीलता प्राप्त करना |
-30dBm |
|
इंटरफ़ेस |
FC/ST/SC |
|
वीडियो |
|
|
बैंडविड्थ |
8MHZ |
|
संगत सिस्टम |
NTSC/PAL/SECAM |
|
बाधा/वोल्टेज |
BNC 75Ω (असंतुलित) / 2.0Vp-p |
|
विभेदक लाभ |
< ±1% |
|
विभेदक चरण |
< ±1 |
|
एस/एन अनुपात |
>60dB(भारण)(8 बिट) |
|
इंटरफ़ेस |
BNC |
|
डेटा |
|
|
डेटा प्रोटोकॉल |
RS232, RS422, RS485, मैनचेस्टर, BIPHASE डेटा |
|
बैंडविड्थ |
0~300kbps |
|
त्रुटि दर |
10-9 |
|
इंटरफ़ेस |
फ़ीनिक्स टर्मिनल |
|
चेसिस और कार्ड |
|
|
चेसिस स्लॉट मात्रा |
18 स्लॉट |
|
संगतता(कार्ड के साथ) |
1~4ch कार्ड(18pcs); 8ch कार्ड(9pcs) |
|
लचीलापन |
विभिन्न कॉन्फ़िगरेशन की मिश्रित स्थापना का समर्थन करता है |
|
कार्ड |
4ch PCB(153x100x10mm) या 8ch PCB आकार (153x100x25mm) में ऐसे कॉन्फ़िगरेशन जिनकी आवश्यकता बड़े आकार की होती है, इस सिस्टम के साथ उपयोग नहीं किए जा सकते हैं |
|
विद्युत। पर्यावरणीय। यांत्रिक |
|
|
ऑपरेटिंग वोल्टेज |
स्टैंडअलोन: 220VAC से 5V/12VDC रैक: डुअल 220V/-48V AC, कार्ड: चेसिस द्वारा संचालित |
|
ऑपरेटिंग तापमान |
-35℃～+75℃ |
|
भंडारण तापमान |
-45℃～+85℃ |
|
नमी |
0~95% गैर-संघनक |
|
आयाम और वजन |
स्टैंडअलोन और कार्ड: विभिन्न कॉन्फ़िगरेशन पर निर्भर करता है, चेसिस: 19”3U |
अनुप्रयोग
आदेश विकल्प
|
OM610-1V↑1D↓1P1E WT/R |
1ch वीडियो Tx + 1ch RS485 डेटा Rx + 1ch 10/100M ईथरनेट + 1 टेलीफोन। |
|
OM610-1V↑2D↓2A↑1E WT/R |
1ch वीडियो Tx + 2ch RS485 डेटा Rx + 2ch ऑडियो Tx + 1ch 10/100M ईथरनेट |
|
OM610-1V↑2D↓2A↑2K↑WT/R |
1ch वीडियो Tx + 2ch RS485 डेटा Rx + 2ch ऑडियो Tx + 1ch संपर्क क्लोजर Tx |
|
OM610-2P1EWT/R |
2ch टेलीफोन + 1ch 10/100M ईथरनेट |
|
OM610-2V↑1D↓1P1E WT/R |
2ch वीडियो Tx + 1ch RS485 डेटा Rx + 1ch 10/100M ईथरनेट + 1 टेलीफोन। |
|
OM610-2V↑2D↓2A↑1E WT/R |
2ch वीडियो Tx + 2ch RS485 डेटा Rx + 2ch ऑडियो Tx + 1ch 10/100M ईथरनेट |
|
OM610-4EWT/R |
4ch 10/100M ईथरनेट |
|
OM610-4P2D↓WT/R |
4ch टेलीफोन+ 2ch RS485 डेटा Rx |
|
OM610-4V↑1D↓4E WT/R |
4ch वीडियो Tx + 1ch RS485 डेटा Rx + 4ch 10/100M ईथरनेट |
|
OM610-4V↑1D↓4PWT/R |
4ch वीडियो Tx + 1ch RS485 डेटा Rx + 4ch टेलीफोन |
|
OM610-4V↑12D↓WT/R |
4ch वीडियो Tx + 12ch RS485 डेटा Rx |
|
OM610-2D↓8PWT/R |
2ch RS485 डेटा Rx + 8ch टेलीफोन |
|
OM610-20D↓WT/R |
20ch RS485 डेटा Rx |
|
OM610-1V↑↓1D↑↓1A↑↓1K↑↓WT/R |
1ch द्वि-दिशात्मक वीडियो + 1ch द्वि-दिशात्मक RS485 डेटा + 1ch द्वि-दिशात्मक ऑडियो + 1ch द्वि-दिशात्मक संपर्क क्लोजर |
|
OM610-2D↑↓4A↑↓1E WT/R |
4ch द्वि-दिशात्मक ऑडियो + 2ch द्वि-दिशात्मक RS485 डेटा + 1ch 10/100M ईथरनेट |
|
OM610-1V↑1D↑↓3A↑2K↑↓WT/R |
1ch वीडियो Tx + 2ch द्वि-दिशात्मक RS485 डेटा + 3ch ऑडियो Tx + 1ch द्वि-दिशात्मक संपर्क क्लोजर |
|
OM610-4V↑2D↓2A↑1E 1P2K↑WT/R |
4ch वीडियो Tx + 2ch RS485 डेटा Rx + 2ch ऑडियो Tx + 1ch 10/100M ईथरनेट + 1ch टेलीफोन + 2ch संपर्क क्लोजर Tx |
ऑलीकॉम OM610 श्रृंखला के ऑप्टिकल ट्रांसमीटर और रिसीवर विभिन्न प्रकार के कॉन्फ़िगरेशन प्रदान करते हैं, जो एक विशिष्ट प्रकार के सिग्नल के एक चैनल के साथ एक सरल सेटअप से लेकर विभिन्न संकेतों (वीडियो, ऑडियो, डेटा, टेलीफोन, अलार्म और ईथरनेट) के कई चैनलों के साथ परिष्कृत समाधानों तक हैं। लचीले कॉन्फ़िगरेशन विभिन्न आवश्यकताओं को पूरा करने के लिए अनुकूलन और ओडीएम के लिए खुले हैं।
अधिक कॉन्फ़िगरेशन / अनुकूलन / OEM / ODM के लिए कृपया हमसे संपर्क करें।
