प्रबंधित औद्योगिक फाइबर स्विच CAN बस RS485 6 पोर्ट कठोर उपयोग फैनलेस IP40 रेटेड

उत्पाद का नाम

CAN बस और RS485 के साथ 10/100/1000Mbps प्रबंधित औद्योगिक फाइबर स्विच

मॉडल नंबर

IM-FS880GW-2C4D

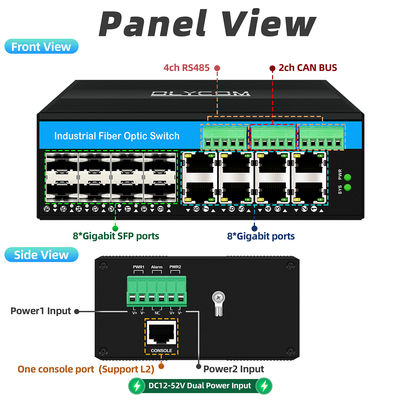

पोर्ट

8 x 1000Mpbs SFP पोर्ट

SM:1310nm/1550nm,20Km ;1490nm/1550nm, 40~120Km; MM:1310nm, 2Km;

8x10/100/1000M UTP RJ45(MDI/MDIX ऑटो-सेंसिंग का समर्थन करें)

2 x CAN बस (मानक फ्रेम 11-बिट ID, विस्तारित फ्रेम 29-बिट ID,

J1939, CANopen, DeviceNet और अन्य प्रोटोकॉल का समर्थन करें (फर्मवेयर कॉन्फ़िगरेशन आवश्यक)

4 x RS485 (TCP/UDP प्रोटोकॉल का समर्थन करें)

1 x कंसोल पोर्ट (RJ45, बॉड दर: 115200)

मानक

IEEE 802.3, IEEE802.3U, IEEE802.3ab, IEEE802.3z, IEEE802.1d STP, IEEE802.1w RSTP, IEEE802.1s MSTP, ITU-T G.8023 EPR/Y.1344, IEEE802.1Q, IEEE802.1X, IEEE802.3ad, IEEE802.3x, IEEE802.1ad, IEEE802.1p, IEEE802.1ab, IEEE802.3az

VLAND ID

4096

जंबो फ्रेम

9.6KB

MAC एड्रेस टेबल का आकार

8K

स्विचिंग सुविधाएँ

ट्रांसमिशन मोड: स्टोरेज और फॉरवर्ड

सिस्टम बैंडविड्थ: 58Gbps (गैर-ट्रैफिक जाम)

DRAM आकार: 128M फ़्लैश आकार: 16M पैकेट बफर आकार: 4Mb

प्रोटोकॉल

IEEE 802.3(10Base-T)

IEEE 802.3u(100Base-TX)

IEEE 802.3ab(1000Base-TX)

IEEE 802.3z (1000Base-X )

IEEE 802.1D (STP)

IEEE 802.1w (RSTP)

IEEE 802.1s (MSTP)

ITU-T G.8032 ERPS रिंग

IEEE 802.1Q( VLAN)

IEEE 802.3x (फ्लो कंट्रोल)

IEEE 802.3ad (LACP)

IEEE 802.1p (QoS)

IEEE 802.1ab(LLDP)

IEEE 802.1az(EEE)

RFC 768 UDP

RFC 793 TFTP

RFC 791 IP

RFC 792 ICMP

RFC 2068 HTTP

RFC 1112 IGMP v1

RFC 2236 IGMP v2

RFC 3376 IGMP v3

L2+ प्रबंधित

IEEE802.1q VLAN, पोर्ट VLAN, मैक VLAN, IP सबनेट VLAN, प्रोटोकॉल VLAN, VLAN रूपांतरण MVR का समर्थन करता है।

IEEE802.3az EEE (ऊर्जा कुशल ईथरनेट) प्रबंधन का समर्थन करता है, बिजली की खपत को अनुकूलित करता है।

STP, RSTP, MSTP, ITU-T G.8032 ईथरनेट सुरक्षा रिंग (EPR) का समर्थन करता है।

QoS, ट्रांसमिशन क्लासिफिकेशन QoS, CoS, बैंडविड्थ नियंत्रण (इनपुट/आउटपुट दिशा), स्टॉर्म सप्रेशन, डिफरेंशियल सर्विसेज का समर्थन करता है।

डायनेमिक IEEE 802.3ad LACP लिंक एग्रीगेशन, स्टैटिक लिंक एग्रीगेशन का समर्थन करता है।

IGMP/MLD डिटेक्शन V1/V2/V3, IGMP फ़िल्टरिंग/एडजस्टमेंट, IGMP क्वेरी का समर्थन करता है।

IGMP प्रॉक्सी रिपोर्ट, MLD डिटेक्शन का समर्थन करता है।

सुरक्षा: पोर्ट और मैक IEEE802.1X, RADIUS, ACL पर आधारित।

IEEE802.3az EEE (ऊर्जा कुशल ईथरनेट) TACACS+, HTTP/HTTPS, SSL/SSH v2 का समर्थन करें।

Cisco® जैसे CLI, वेब नेटवर्क प्रबंधन, SNMP v1/v2c/v3, Telnet का समर्थन करें।

TFTP और HTTP के माध्यम से सॉफ़्टवेयर अपग्रेड का समर्थन करें, अपग्रेड विफलता को रोकने के लिए फ़र्मवेयर रिडंडेंसी।

RMON, MIB II, मिररिंग, इवेंट लॉग, DNS, NTP/SNTP, IEEE802.1ab LLDP का समर्थन करें।

IPV6, ICMP v6NTP/SNTP, TFTP, QOS, ACL का समर्थन करें।

SerialCRT,CLI,Telnet,SNMP,HTTP,SSH/SSL का समर्थन करें

बिजली की आपूर्ति

DC12-52V, रिडंडेंट डुअल पावर इनपुट और रिवर्स पोलैरिटी का समर्थन करें

नो-लोड पावर: 3.6W

फुल-लोड पावर: 11.2W

CAN बस

मानक: ISO 11898-2 (हाई-स्पीड CAN)

संचार दर: 10Kbps~1Mbps (कॉन्फ़िगर करने योग्य)

नोड्स की अधिकतम संख्या: 110 (डिफ़ॉल्ट टर्मिनल प्रतिरोध मिलान)

टर्मिनल प्रतिरोध: 120Ω (प्रत्येक CAN के लिए वैकल्पिक टर्मिनल प्रतिरोध अंतर्निहित)

आइसोलेशन सुरक्षा: 2500V DC आइसोलेशन का समर्थन करता है (वैकल्पिक)

संचार प्रोटोकॉल: CAN 2.0A/B, CAN FD का समर्थन करता है

बस वोल्टेज रेंज: -3V ~ +32V (एंटी-सर्ज सुरक्षा)

RS485

मानक: TIA/EIA-485-A

कार्य मोड: फुल-डुप्लेक्स या हाफ-डुप्लेक्स (कॉन्फ़िगर करने योग्य)

संचार दर: 115200bps (कॉन्फ़िगर करने योग्य)

नोड्स की अधिकतम संख्या: 32 (डिफ़ॉल्ट) या 256 तक विस्तार योग्य (रिपीटर आवश्यक)

आइसोलेशन सुरक्षा: 1500V DC आइसोलेशन का समर्थन करता है (वैकल्पिक)

बस वोल्टेज रेंज: -7V ~ +12V (सर्ज सुरक्षा)

RS485/CAN स्थिरता

चरम तापमान के तहत लगातार 72 घंटे का फुल-लोड संचार परीक्षण, संचार बिट त्रुटि दर ≤1e-9

एल ई डी

पावर, नेटवर्क, फाइबर, सिस्टम

पर्यावरण

कार्य तापमान:-40°～ 75°C ; भंडारण तापमान:-40°～ 85°C;कार्य आर्द्रता:10%～90%, गैर-संघनक; भंडारण आर्द्रता:10%～95%, गैर-संघनक

उद्योग मानक

ईथरनेट/SFP इंटरफ़ेस:

IEC61000-4-2 (ESD, इलेक्ट्रोस्टैटिक डिस्चार्ज इम्युनिटी)

एयर डिस्चार्ज: ±15KV

संपर्क निर्वहन: ±8KV

IEC61000-4-4 (EFT, इलेक्ट्रिकल फास्ट ट्रांसिएंट पल्स इंटरफेरेंस)

सिग्नल: ±6KV

IEC61000-4-5 (सर्ज, सर्ज लाइटनिंग इंटरफेरेंस)

सिग्नल: डिफरेंशियल मोड ± 2KV

कॉमन मोड ± 6KV

RS485/CAN इंटरफ़ेस:

IEC 61000-4-2 (ESD, इलेक्ट्रोस्टैटिक डिस्चार्ज इम्युनिटी)

संपर्क निर्वहन: ±8KV

IEC 61000-4-5 (सर्ज, सर्ज और लाइटनिंग इंटरफेरेंस)

सिग्नल: डिफरेंशियल मोड ± 2KV

सुरक्षा

CE-EMC:

EN 55032:2015+AC:2016+A1:2020+A11:2020

EN 55035:2017+A11:2020/EN IEC 61000-3-2:2019/A1:2021

EN 61000-3-3:2013/A2:2021/AC:2022

CE-LVD:

EN IEC 62368-1:2020+A11:2020

FCC:

47 CFR FCC भाग 15 उपभाग B (कक्षा B) ANSI C63.4:2014

यांत्रिक जानकारी

शेल: नालीदार धातु शेल; सुरक्षा वर्ग: IP40;

आयाम: 158 x 114.8 x 60 मिमी;

माउंटिंग विधि: दीन-रेल माउंटिंग

औद्योगिक ऑप्टिकल मॉड्यूल

OSPL1G05D

1000BASE-SX

OSPL1G06D

1000BASE-SX(1310nm)

OSPL1G20D

1000BASE-LX

OSPL1G40D

1000BASE-EX

OSBL1G20D-35

1000BASE-BX-U(TX 1310 RX1550)

OSBL1G20D-53

1000BASE-BX-D(TX 1550 RX1310)

औद्योगिक दीन बिजली की आपूर्ति

IM-DAC220/DC12V1.67A

AC220V से DC12V1.67A, -30℃～70℃

IM-DAC220/DC24V1A

AC220V से DC24V1A, -30℃～70℃
