रग्ड मैनेज्ड ईथरनेट स्विच विटेसे चिपसेट 2 SFP 8 RJ45 इंडस्ट्रियल ईथरनेट स्विच SNMP मैनेजमेंट के साथ
रग्ड मैनेज्ड ईथरनेट स्विच की मुख्य विशेषताएं
1. गीगाबिट हाइब्रिड फाइबर और कॉपर कनेक्टिविटी
लचीले कॉपर-फाइबर इंडस्ट्रियल नेटवर्क डिप्लॉयमेंट के लिए 8 × 10/100/1000Base-T RJ45 पोर्ट और 2 × गीगाबिट SFP फाइबर पोर्ट प्रदान करता है।

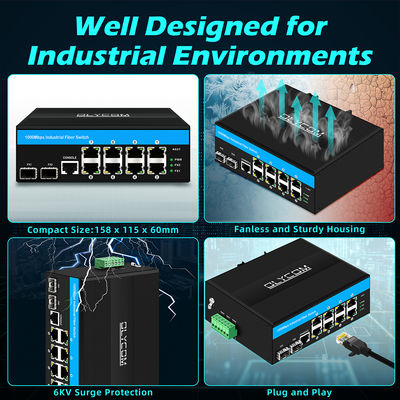

2. इंडस्ट्रियल-ग्रेड रग्ड डिज़ाइन

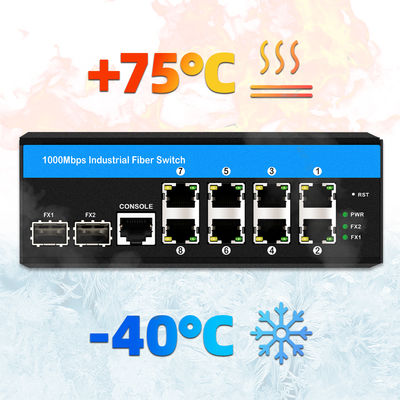

-40°C से 75°C ऑपरेटिंग तापमान, IP40 सुरक्षा, 6KV सर्ज प्रोटेक्शन और 12–52V DC वाइड वोल्टेज इनपुट के साथ कठोर वातावरण के लिए डिज़ाइन किया गया है।
3. लेयर 2 रिडंडेंसी और नेटवर्क रेजिलिएंस
उन्नत नेटवर्क विश्वसनीयता के लिए LACP लिंक एग्रीगेशन के साथ STP/RSTP/MSTP और ERPS (G.8032) रिंग प्रोटेक्शन का समर्थन करता है।
4. एडवांस्ड ट्रैफिक मैनेजमेंट फीचर्स
ट्रैफिक कंट्रोल और सर्विस सेगमेंटेशन को ऑप्टिमाइज़ करने के लिए QoS, VLAN, स्टॉर्म सप्रेशन और IGMP स्नूपिंग का समर्थन करता है।
5. एन्हांस्ड सिक्योरिटी और नेटवर्क मैनेजमेंट
सुरक्षित एक्सेस और कुशल रखरखाव के लिए 802.1X ऑथेंटिकेशन, ACL, RADIUS, SSH/SSL, SNMP और CLI/Web मैनेजमेंट का समर्थन करता है।
6. डिप्लॉयमेंट और मेंटेनेंस ऑप्टिमाइज़ेशन
सरलीकृत इंडस्ट्रियल डिप्लॉयमेंट के लिए केबल डायग्नोस्टिक्स, एनर्जी एफिशिएंट ईथरनेट, रिडंडेंट फर्मवेयर अपग्रेड और DIN-रेल माउंटिंग की सुविधाएँ।
इंडस्ट्रियल ईथरनेट स्विच का स्पेसिफिकेशन
|
उत्पाद का नाम |
10/100/1000Mbps मैनेज्ड इंडस्ट्रियल फाइबरस्विच (2F+8TP) |
|
मॉडल नंबर |
IM-FS280GW |
|

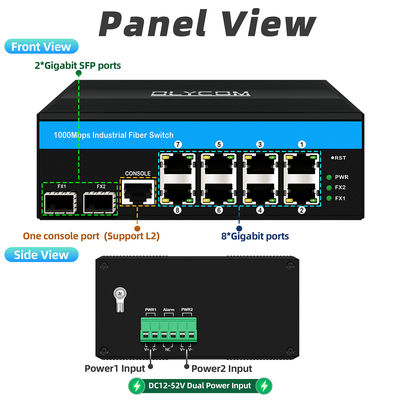

पोर्ट |
2 x 1000Mbps SFP पोर्ट SM:1310nm/1550nm,20Km ;1490nm/1550nm, 40~120Km;MM:1310nm, 2Km; 8x10/100/1000M UTP RJ45(MDI/MDIX ऑटो-सेंसिंग सपोर्ट करता है) |
|
मानक |
IEEE 802.3, IEEE802.3U, IEEE802.3ab, IEEE802.3z, IEEE802.1d STP, IEEE802.1w RSTP, IEEE802.1s MSTP, ITU-T G.8023 EPR/Y.1344, IEEE802.1Q, IEEE802.1X, IEEE802.3ad, IEEE802.3x, IEEE802.3af, IEEE802.3at, IEEE802.1ad, IEEE802.1p, IEEE802.1ab, IEEE802.3az |
|
VLAND ID |
4096 |
|
जंबो फ्रेम |
9.6KB |
|
MAC एड्रेस टेबल साइज़ |
8K |
|
स्विचिंग फीचर्स |
ट्रांसमिशन मोड: स्टोरेज और फॉरवर्ड सिस्टम बैंडविड्थ:58Gbps (नॉन-ट्रैफिक जैम) DRAM साइज़: 128M फ्लैश साइज़: 16M |
|
नेटवर्क मीडिया |
10BASE-T: CAT3, CAT4, CAT5 अनशील्डेड ट्विस्टेड पेयर(≤100m) 100/1000BASE-TX: CAT5 या उससे ऊपर का शील्डेड ट्विस्टेड पेयर(≤100m) SFP पोर्ट, ट्रांसमिशन दूरी: 20Km, 40Km, 60Km, 80Km, 100Km |
|
LEDs |
पावर, नेटवर्क, फाइबर |
|
पावर सप्लाई |
इनपुट वोल्टेज:DC12-52V;नो-लोड पावर:5W; रिवर्स कनेक्शन:सपोर्ट |
|
पर्यावरण |
वर्किंगTemp:-40°C ~75°C;स्टोरेजTemp:-40°C ~ 85°C;वर्किंग ह्यूमिडिटी:10%~90%, नॉन-कंडेंसिंग;स्टोरेज ह्यूमिडिटी:10%~95%, नॉन-कंडेंसिंग |
|
इंडस्ट्री स्टैंडर्ड्स |
EMI: FCC पार्ट 15 सबपार्ट B क्लास A, EN 55022 क्लास A EMS: EN 61000-4-2 (ESD) लेवल 3, EN 61000-4-3 (RS) लेवल 3, EN 61000-4-4 (EFT) लेवल 3, EN 61000-4-5 (सर्ज) लेवल 3, EN 61000-4-6 (CS) लेवल 3, EN 61000-4-8;ट्रैफिक कंट्रोल: NEMA-TS2;वाइब्रेशन: IEC 60068-2-6;फ्रीफॉल: IEC 60068-2-32;शॉक: IEC 60068-2-27;रेल ट्रैफिक: EN 50121-4 |
|
सुरक्षा |
CE मार्क, कमर्शियल;CE/LVD EN60950 |
|
मैकेनिकल जानकारी |
शेल: कोरूगेटेड मेटल शेल; सुरक्षा क्लास: IP40; आयाम:158 x114.8 x 60mm; माउंटिंग विधि: डीन-रेल माउंटिंग |
|
वारंटी |
3 साल |
एप्लीकेशन
इंडस्ट्रियल ऑटोमेशन सिस्टम में पीएलसी, कंट्रोलर, सेंसर और फील्ड डिवाइस को जोड़ने के लिए डिज़ाइन किया गया है। रिडंडेंसी प्रोटोकॉल, वीएलएएन और क्यूओएस सपोर्ट के साथ, यह महत्वपूर्ण नियंत्रण डेटा के विश्वसनीय ट्रांसमिशन को सुनिश्चित करते हुए नेटवर्क डाउनटाइम जोखिमों को कम करने में मदद करता है।
उपकरण इंटरकनेक्शन, प्रोडक्शन सेल नेटवर्किंग और इंडस्ट्रियल डेटा एक्विजिशन के लिए उपयुक्त। गीगाबिट एक्सेस और ट्रैफिक मैनेजमेंट फीचर्स कनेक्टेड फैक्ट्री वातावरण में बैंडविड्थ बॉटलनेक, नेटवर्क कंजेशन और स्केलेबिलिटी चुनौतियों का समाधान करने में मदद करते हैं।
प्रोडक्शन लाइन, अनमैन्ड स्टेशन और प्रोसेस कंट्रोल सिस्टम जैसे हाई-अवेलेबिलिटी इंडस्ट्रियल नेटवर्क्स के लिए आदर्श। एसटीपी/आरएसटीपी/एमएसटीपी और ईआरपीएस रिंग प्रोटेक्शन सिंगल-पॉइंट फेल्योर को कम करने और नेटवर्क निरंतरता में सुधार करने में मदद करते हैं।
इंडस्ट्रियल सर्विलांस, ट्रांसपोर्टेशन मॉनिटरिंग और आउटडोर सिक्योरिटी सिस्टम के लिए लागू। फाइबर अपलिंक और गीगाबिट स्विचिंग विश्वसनीय वीडियो ट्रांसमिशन का समर्थन करते हैं जबकि लॉन्ग-डिस्टेंस कम्युनिकेशन और ट्रैफिक मैनेजमेंट चुनौतियों को हल करने में मदद करते हैं।
ट्रैकसाइड कम्युनिकेशन, ट्रैफिक कंट्रोल कैबिनेट और रोडसाइड मॉनिटरिंग नेटवर्क्स के लिए उपयुक्त। सर्ज प्रोटेक्शन और ईएमआई रेजिस्टेंस के साथ रग्ड इंडस्ट्रियल डिज़ाइन कठोर फील्ड वातावरण में नेटवर्क विश्वसनीयता में सुधार करने में मदद करता है।
सबस्टेशन, एनर्जी मैनेजमेंट सिस्टम और डिस्ट्रीब्यूटेड मॉनिटरिंग साइट्स के लिए अच्छी तरह से उपयुक्त। लॉन्ग-डिस्टेंस फाइबर कनेक्टिविटी और इंडस्ट्रियल-ग्रेड विश्वसनीयता स्थिर संचार का समर्थन करती है और मांग वाले पावर वातावरण में नेटवर्क चुनौतियों का समाधान करने में मदद करती है।

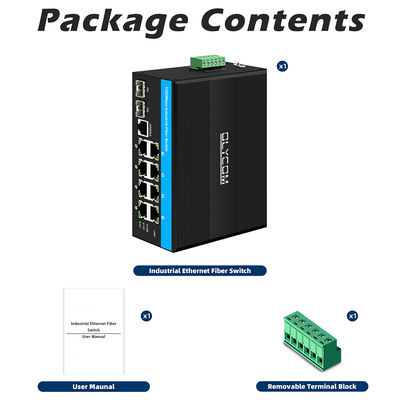

डीन रेल स्विच का पैकिंग बॉक्स:
| पैकिंग लिस्ट | सामग्री | मात्रा | इकाई |
| 10-पोर्ट गीगाबिट अपलिंक इंडस्ट्रियल स्विच | 1 | सेट | |
| यूजर मैनुअल | 1 | पीसी | |
| वारंटी कार्ड | 1 | पीसी | |
| रिमूवेबल टर्मिनल ब्लॉक | 1 | पीसी | |
| नोट: इंडस्ट्रियल स्विच में पावर सप्लाई और SFP मॉड्यूल शामिल नहीं हैं। | |||
अक्सर पूछे जाने वाले प्रश्न:
1. पावर इनपुट क्या है?
ए: नॉन-पीओई मैनेज्ड स्विच के लिए, यह DC12V~52V प्राप्त करता है, पीओई मैनेज्ड स्विच के लिए, यह DC48V~52V प्राप्त करता है।
सभी मॉडल रिडंडेंट इनपुट का समर्थन करते हैं।
2. पीओई बजट क्या है?
ए: स्टैंडर्ड पीओई आउटपुट प्रति पोर्ट 30W है।
उदाहरण के लिएIM-FP288GWलें, इसमें 8 पीओई पोर्ट हैं, इसलिए बजट 30W/पोर्ट*8 पोर्ट=240W है।
यदि आवश्यक हो तो हम 60W आउटपुट का भी समर्थन कर सकते हैं, कृपया हमसे पुष्टि करें।
3. मैं डिवाइस को कैसे इंस्टॉल कर सकता हूं?
ए: इस सीरीज के प्रत्येक मॉडल डीआईएन35/वॉल माउंटिंग का समर्थन करते हैं।
इसके लिए इंस्टॉलेशन में आवश्यक एक्सेसरीज़ जैसे स्क्रू, माउंटिंग किट आदि की आवश्यकता होती है, जिनमें से कुछ पैकिंग बॉक्स में शामिल हैं, कुछ नहीं।
4. क्या आपका स्विच 155Mb/s ट्रांससीवर का समर्थन करता है?
ए: हाँ, ऑप्टिकल स्पीड 100M/1000M/2500M है। कृपया मैनेजमेंट इंटरफ़ेस में 100M स्पीड कॉन्फ़िगर करें, मेगाबिट मॉड्यूल काम कर रहे हैं।
5. क्या मैं अपनी इच्छानुसार लेबल लिख सकता हूं?
ए: हाँ, कृपया सामग्री और प्रारूप भेजें, और हम आपकी पुष्टि के लिए एक नमूना पीस प्रिंट करेंगे।
लेबल आमतौर पर साइड पैनल पर लगाया जाता है।
6. क्या मेरा लोगो प्रिंट करना संभव है?
ए: हाँ, यह आमतौर पर डिवाइस के टॉप पैनल पर होता है।
