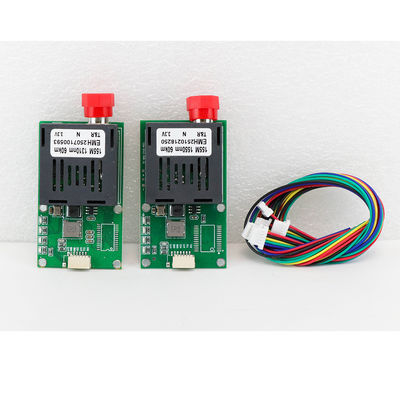

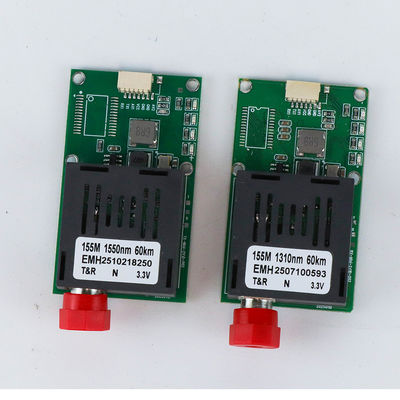

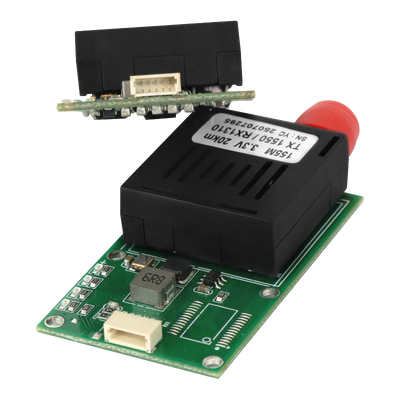

बंधे हुए फाइबर ड्रोन मॉड्यूल
प्रमुख विशेषताएं
विनिर्देश
|
उत्पाद का नाम |
1 चैनल वीडियो + 1 चैनल टीटीएल फाइबर ऑप्टिक ड्रोन मॉड्यूल यूएवी ऑप्टिकल ट्रांससीवर |
|
विद्युत आपूर्ति |
DC5.5-26V ((2S-6S बैटरी) |
|
बिजली की खपत |
<5W |
|
संचार इंटरफ़ेस |
MX-SH1.0mm-5P: सीआरएसएफ इंटरफेस/सीवीबीएस वीडियो पोर्ट |
|
फाइबर पोर्ट |
FC/SC/ST वैकल्पिक |
|
दूरी |
20 किमी/30 किमी/40 किमी/60 किमी/80 किमी वैकल्पिक |
|
संकेत दीपक |
बिजली, ऑप्टिकल फाइबर, वीडियो, डेटा |
|
उत्पाद का आकार |
50*29*13 मिमी |
आवेदन
आकाश का अंत
आकाश के अंत के फाइबर ऑप्टिक केबल की तरंग दैर्ध्य 1490nm है, और इंटरफ़ेस को परिभाषित किया गया हैः RX/TX/AV/VCC/GND. RX उड़ान नियंत्रण के CRSFTX से जुड़ा हुआ है,TX उड़ान नियंत्रण के CRSFRX से जुड़ा हुआ है, और एवी उड़ान नियंत्रण के एवी सिग्नल आउटपुट पोर्ट से जुड़ा हुआ है।
जमीनी अंत
ग्राउंड एंड के फाइबर ऑप्टिक केबल की तरंग दैर्ध्य 1550nm है, और इंटरफ़ेस को परिभाषित किया गया हैः RX/TX/AV/CC/GND. RX रिमोट कंट्रोल रिसीवर के CRSFTX से जुड़ा हुआ है,TX रिमोट कंट्रोल रिसीवर के CRSFRX से जुड़ा हुआ है, और AV डिस्प्ले या VTX के AV सिग्नल इनपुट पोर्ट पर आउटपुट होता है। विवरण: यह उपकरण 1 एनालॉग वीडियो और 1 TTL स्तर के सिग्नल के साथ ड्रोन के सिग्नल ट्रांसमिशन सिस्टम के लिए विकसित किया गया है।उपकरण में सुरक्षा और विश्वसनीयता की विशेषताएं हैं, स्थिर प्रदर्शन, समग्र हल्के वजन, और उच्च लागत प्रदर्शन।
औद्योगिक यूएवी संचार प्रणालियों के लिए सरल वायरलेस डेटा ट्रांसमिशन से कहीं अधिक की आवश्यकता होती है। जैसे-जैसे पेलोड क्षमताओं का विकास जारी रहता है, आधुनिक ड्रोन को एक साथ उड़ान नियंत्रण को संभालना चाहिए,टेलीमेट्री, उच्च परिभाषा वीडियो, एआई प्रसंस्करण, और लंबी दूरी पर विश्वसनीय संचार बनाए रखते हुए विभिन्न सेंसर डेटा।
फाइबर ऑप्टिक संचार मॉड्यूल अति-कम विलंबता, उच्च बैंडविड्थ, मजबूत विद्युत चुम्बकीय प्रतिरक्षा और सुरक्षित लंबी दूरी के संचरण की पेशकश करके एक आदर्श समाधान प्रदान करते हैं।इनका व्यापक रूप से बांधे हुए यूएवी में प्रयोग किया जाता है।, औद्योगिक ड्रोन और मिशन-क्रिटिकल मानव रहित प्रणाली।
1उड़ान नियंत्रण और टेलीमेट्री संचरण
टीटीएल फाइबर ऑप्टिक मॉड्यूल उड़ान नियंत्रक और ग्राउंड कंट्रोल स्टेशन के बीच एक पारदर्शी सीरियल संचार चैनल प्रदान करता है।
सामान्य रूप से प्रेषित डेटा में निम्नलिखित शामिल हैंः
* उड़ान नियंत्रण आदेश
* स्वचालित वेपॉइंट मिशन
* घर लौटने के आदेश
* जीपीएस पोजिशनिंग डेटा
* आईएमयू की स्थिति की जानकारी
* कम्पास दिशा
* ऊंचाई और गति
* बैटरी की स्थिति
* मोटर स्वास्थ्य निगरानी
* वास्तविक समय टेलीमेट्री प्रतिक्रिया
चूंकि उड़ान नियंत्रण संचार सुरक्षा-महत्वपूर्ण है, इसलिए सीरियल चैनल को लंबी दूरी पर स्थिर, निर्धारक और कम विलंबता प्रसारण प्रदान करने के लिए डिज़ाइन किया गया है।
2उच्च-परिभाषा वीडियो प्रसारण
गीगाबिट ईथरनेट फाइबर ऑप्टिक मॉड्यूल को बैंडविड्थ-गहन पेलोड के लिए डिज़ाइन किया गया है जिसके लिए निरंतर आईपी संचार की आवश्यकता होती है।
विशिष्ट अनुप्रयोगों में शामिल हैंः
* 1080P / 4K HD कैमरे
* एच.264 / एच.265 वीडियो स्ट्रीमिंग
* ईओ/आईआर दोहरे स्पेक्ट्रम कैमरे
* पैनोरमा निगरानी कैमरा
* पीटीजेड कैमरा प्रणाली
* आईपी आधारित पेलोड डिवाइस
गीगाबिट ईथरनेट इंटरफेस लंबी दूरी के फाइबर लिंक पर उत्कृष्ट छवि गुणवत्ता बनाए रखते हुए वास्तविक समय में वीडियो संचरण के लिए पर्याप्त बैंडविड्थ प्रदान करता है।
3एआई कंप्यूटिंग और बुद्धिमान पेलोड
आधुनिक औद्योगिक यूएवी वास्तविक समय में छवि विश्लेषण और स्वायत्त निर्णय लेने के लिए एआई-आधारित एज कंप्यूटिंग प्लेटफार्मों को तेजी से एकीकृत करते हैं।
विशिष्ट पेलोड में शामिल हैंः
* एआई एज कंप्यूटर
* NVIDIA जेटसन प्लेटफार्म
* एम्बेडेड औद्योगिक पीसी
* वस्तु पहचान प्रणाली
* बुद्धिमान ट्रैकिंग सिस्टम
* स्वायत्त निरीक्षण प्रणाली
ईथरनेट फाइबर चैनल एआई प्रसंस्करण परिणामों, सेंसर जानकारी और हवाई उपकरणों और ग्राउंड स्टेशन के बीच नेटवर्क संचार के उच्च गति संचरण को सक्षम करता है।
4लिडार, रडार और मानचित्रण प्रणाली
सर्वेक्षण और निरीक्षण यूएवी अक्सर उच्च डेटा दर सेंसर उपकरण ले जाते हैं।
विशिष्ट पेलोड में शामिल हैंः
* लिडार स्कैनर
* एसएआर रडार प्रणाली
* मल्टीस्पेक्ट्रल कैमरे
* हाइपरस्पेक्ट्रल कैमरे
* फोटोग्रामेट्री प्रणाली
* थ्रीडी मैपिंग उपकरण
ये सेंसर लगातार बड़ी मात्रा में डेटा उत्पन्न करते हैं, जिससे फाइबर पर गीगाबिट ईथरनेट एक आदर्श संचरण समाधान बन जाता है।
5औद्योगिक निरीक्षण यूएवी
फाइबर ऑप्टिक संचार प्रणालियों का व्यापक रूप से औद्योगिक निरीक्षण कार्यों के लिए उपयोग किया जाता है जहां स्थिर संचार आवश्यक है।
विशिष्ट अनुप्रयोगों में शामिल हैंः
* विद्युत संचरण लाइन का निरीक्षण
* पवन टरबाइन निरीक्षण
* तेल और गैस पाइपलाइन निरीक्षण
* पेट्रोकेमिकल सुविधाएं
* रेलवे निरीक्षण
* राजमार्ग अवसंरचना निरीक्षण
* पुल निगरानी
* सौर ऊर्जा संयंत्र
* स्मार्ट सिटी इंफ्रास्ट्रक्चर
फाइबर ट्रांसमिशन औद्योगिक वातावरण में आम तौर पर पाए जाने वाले विद्युत चुम्बकीय हस्तक्षेप के प्रति उत्कृष्ट प्रतिरोध प्रदान करता है।
6बंधे हुए यूएवी सिस्टम
बंधे हुए ड्रोन को हवाई मंच और ग्राउंड स्टेशन के बीच निरंतर और विश्वसनीय संचार की आवश्यकता होती है।
एक विशिष्ट बंधे हुए संचार केबल में शामिल हैंः
* केवलर-प्रबलित फाइबर ऑप्टिक केबल
* उच्च शक्ति वाले तन्यता सदस्य
* लचीला सुरक्षात्मक जैकेट
* एकल मोड ऑप्टिकल फाइबर
सामान्य विनिर्देशों में शामिल हैंः
* जी.657.A2 सिंगल-मोड फाइबर
* 2-कोर या 4-कोर संरचना
* 1.2 मिमी केबल व्यास
* 100 एन की तन्यता
यह निर्माण लंबे समय तक चलने वाले मिशनों के दौरान स्थिर संचार बनाए रखते हुए निरंतर घुमाव और ढीला करने की अनुमति देता है।
7सार्वजनिक सुरक्षा और आपातकालीन प्रतिक्रिया
फाइबर ऑप्टिक यूएवी संचार मॉड्यूल विश्वसनीय, हस्तक्षेप मुक्त संचार की आवश्यकता वाले सार्वजनिक सुरक्षा संचालन के लिए उपयुक्त हैं।
विशिष्ट अनुप्रयोगों में शामिल हैंः
* आपातकालीन बचाव
* अग्निशमन सहायता
* आपदा प्रतिक्रिया
* बाढ़ की निगरानी
* खोज और बचाव (SAR)
* यातायात प्रबंधन
* सीमा गश्ती
* कानून प्रवर्तन निगरानी
विश्वसनीय ऑप्टिकल संचार जटिल वातावरण में निर्बाध मिशन निष्पादन सुनिश्चित करने में मदद करता है।
8रक्षा एवं अवरोधन रोधी यूएवी प्रणाली
पारंपरिक आरएफ संचार के विपरीत, फाइबर ऑप्टिक संचरण विद्युत चुम्बकीय हस्तक्षेप और रेडियो-आवृत्ति जामिंग से प्रतिरक्षित है।
रक्षा से संबंधित विशिष्ट अनुप्रयोगों में शामिल हैंः
* सामरिक निगरानी
* सीमा सुरक्षा
* तटीय निगरानी
* इलेक्ट्रॉनिक युद्ध समर्थन
* एंटी-जॉमिंग यूएवी सिस्टम
* सुरक्षित डेटा संचरण
भौतिक फाइबर लिंक मिशन-महत्वपूर्ण परिचालनों के लिए अत्यधिक विश्वसनीय संचार प्रदान करता है जहां संचार अखंडता आवश्यक है।
9दो-चैनल यूएवी संचार वास्तुकला
एक सामान्य औद्योगिक तैनाती दो स्वतंत्र संचार चैनलों को जोड़ती हैः
फाइबर पर टीटीएल
* उड़ान नियंत्रण
* टेलीमेट्री
* सेंसर संचार
* मिशन कमांड
फाइबर पर गीगाबिट ईथरनेट
* एचडी वीडियो
* एआई कंप्यूटिंग
* आईपी कैमरा
* लिडर
* रडार
* नेटवर्क पेलोड
नियंत्रण यातायात को उच्च बैंडविड्थ पेलोड डेटा से अलग करके, प्रणाली संचार हस्तक्षेप को कम करती है और समग्र परिचालन विश्वसनीयता में सुधार करती है।
