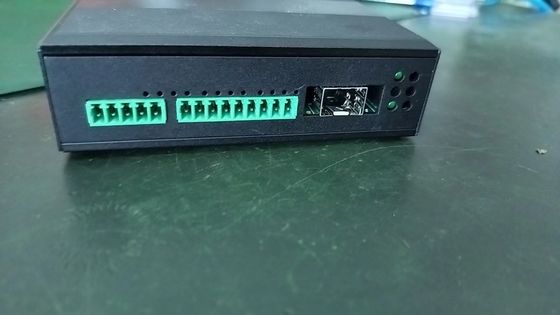

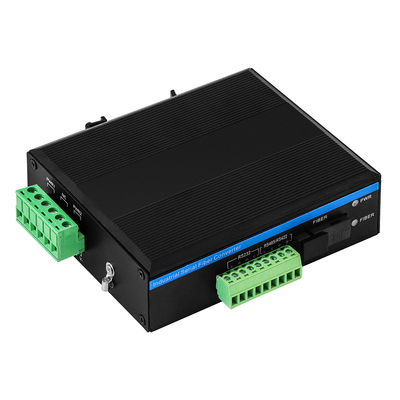

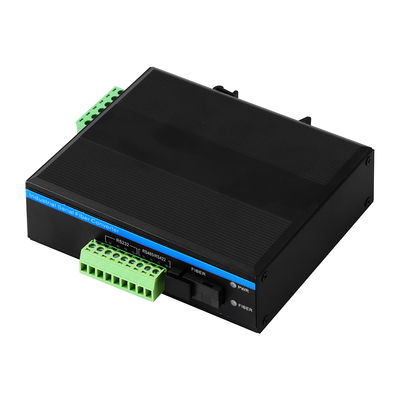

औद्योगिक ऑप्टिकल कनवर्टर RS485 RS422 RS485
सीरियल से फाइबर मीडिया कन्वर्टर फाइबर ऑप्टिक मॉडेम
फाइबर कन्वर्टर में सीरियल डेटा का परिचय
IM2101-RS232/RS422/RS485 फाइबर मीडिया कन्वर्टर एक औद्योगिक-ग्रेड सीरियल-टू-फाइबर संचार उपकरण है जिसे कठोर वातावरण में विश्वसनीय लंबी दूरी की डेटा ट्रांसमिशन के लिए डिज़ाइन किया गया है।यह RS232 परिवर्तित करता है, RS422 या RS485 सीरियल सिग्नल को ऑप्टिकल सिग्नल में परिवर्तित करता है, जो कनेक्टेड उपकरणों के बीच पूर्ण विद्युत अलगाव प्रदान करते हुए सिंगल-मोड फाइबर पर 80 किमी तक की संचार दूरी को सक्षम करता है।
औद्योगिक डीआईएन-रेल माउंटिंग, व्यापक सीमा डीसी पावर इनपुट, अधिभार संरक्षण, और ईएसडी सुरक्षा की विशेषता, IM2101 प्रभावी रूप से विद्युत चुम्बकीय हस्तक्षेप, ग्राउंड लूप समस्याओं को समाप्त करता है,और बिजली के कारण होने वाले क्षति आम तौर पर औद्योगिक संचार नेटवर्क में पाया जाता है.
कनवर्टर का व्यापक रूप से SCADA प्रणालियों, औद्योगिक स्वचालन, बिजली वितरण नेटवर्क, बुद्धिमान परिवहन प्रणालियों, जल उपचार सुविधाओं, तेल और गैस निगरानी में उपयोग किया जाता है,और दूरस्थ टेलीमेट्री अनुप्रयोग जहां स्थिर और सुरक्षित धारावाहिक संचार महत्वपूर्ण है.
विनिर्देशफाइबर ऑप्टिक मॉडम के
| मानक | ईआईए /टीआईए RS232, RS-422, RS-485 |
| फाइबर कनेक्टर | SC मानक, ST/FC वैकल्पिक |
| फाइबर दूरी | 50/125um MMF: 2km, 62.5/125um MMF: 5km, 9/125 SMF:20/40/60/80Km |
| सीरियल कनेक्टर | RS-232, RS-422, RS-485: फीनिक्स टर्मिनल |
| सीरियल दूरी | RS-232 पोर्ट 15m, RS-422, RS-485: 1500 मीटर |
| दर | 0-120 केबीपीएस |
| बाउड दर | 300 बाउड से 115,200 बाउड |
| RS-485 | डी+, डी-, जीएनडी |
| RS-422 | R+, R-, T+, T-, GND |
| आरएस-232 | IN, OUT, GND |
| शक्ति दर | 2W, 12-52V |
| स्थैतिक सुरक्षा | 15 केवी इलेक्ट्रिक स्टेटिक डिस्चार्ज (ईएसडी) सुरक्षा |
| अधिभार संरक्षण | 1500W/सेकंड की वृद्धि सुरक्षा |
| ऑपरेशन तापमान | -40°C से +70°C |
| भंडारण तापमान | -40°C से +85°C |
| भंडारण आर्द्रता | 5%~90% गैर-घटती |
| आयाम | 114*93*35 मिमी |
| वजन | 0.35 किलोग्राम/पीसी शुद्ध वजन |
आवेदन
IM2101 RS485 संकेतों को फाइबर ऑप्टिक ट्रांसमिशन में परिवर्तित करता है, सिग्नल गिरावट और विद्युत चुम्बकीय हस्तक्षेप को समाप्त करते हुए 80 किमी तक संचार दूरी का विस्तार करता है।
हां, यह एससीएडीए, आरटीयू, पीएलसी, डीसीएस, टेलीमेट्री और औद्योगिक स्वचालन अनुप्रयोगों के लिए डिज़ाइन किया गया है, जिन्हें विश्वसनीय लंबी दूरी के सीरियल संचार की आवश्यकता होती है।
हाँ, फाइबर ऑप्टिक संचार विद्युत चुम्बकीय हस्तक्षेप, बिजली के झटके, और ग्राउंड लूप समस्याओं से प्रतिरक्षित है जो आम तौर पर तांबे के तारों को प्रभावित करते हैं।
नहीं, कनवर्टर स्वचालित बाउड दर अनुकूलन के साथ प्लग-एंड-प्ले ऑपरेशन का समर्थन करता है।
कनवर्टर पीएलसी, आरटीयू, पावर मीटर, पानी मीटर, सेंसर, औद्योगिक नियंत्रक, यातायात प्रणाली और अन्य आरएस232/आरएस422/आरएस485 उपकरणों का समर्थन करता है।
