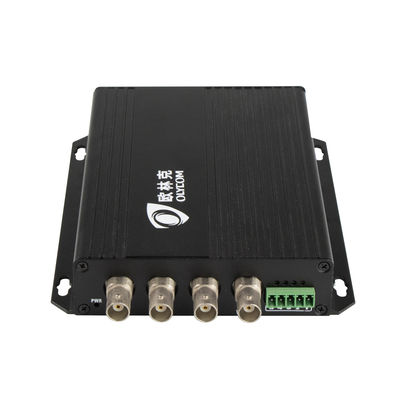

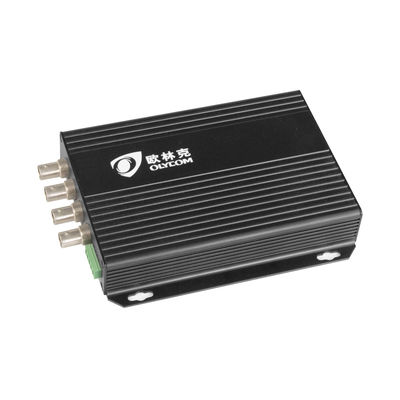

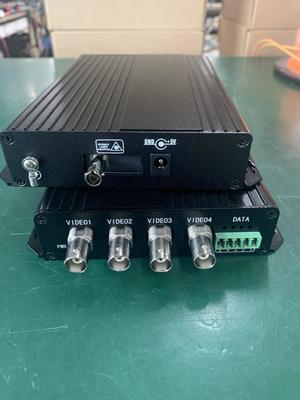

4-चैनल मानक परिभाषा एनालॉग बीएनसी से फाइबर
RS485/RS422/RS232 20KM वीडियो ऑप्टिकल कनवर्टर के साथ
परिचय
OM610-4V↑1D↓WT/R ऑप्टिकल वीडियो ट्रांसमीटर और रिसीवर ऑप्टिकल फाइबर पर 4ch वीडियो और 1ch RS485 डेटा सिग्नल ट्रांसमिट करते हैं।9/125um एकल मोड फाइबर पर इसकी कार्य दूरी 20 किमी से 80 किमी है जबकि मल्टीमोड फाइबर पर यह 1 किमी है.
एनालॉग वीडियो ऑप्टिकल कन्वर्टर का विनिर्देश
|
ऑप्टिकल |
|
|
तरंगदैर्ध्य |
1310nm/1550nm |
|
आउटपुट शक्ति |
-8~3dBm |
|
ऑप्टिक फाइबर |
Sइनगल मोड (9/125um) 20 किमी, मल्टीमोड (50/125um) 1 किमी, (62.5/125um) 500 मीटर |
|
आरइज़िविंग अतिसंवेदनशीलता |
-30dBm |
|
मैंइंटरफेस |
एफसी मानक, ST/SC वैकल्पिक |
|
वीडियो |
|
|
चैनल मात्रा |
4ch, कैमरे से नियंत्रण केंद्र तक |
|
संगत प्रणालियाँ |
एनटीएससी/पीएएल/एसईसीएएम |
|
प्रतिबाधा/वोल्टेज |
BNC 75Ω (असंतुलन)d)/2.0वीपी-पी |
|
अंतर लाभ |
< ± 1% |
|
अंतर चरण |
< ± 1 |
|
एस/एन अनुपात |
>60dB ((वजन) ((8 बिट) |
|
इंटरफेस |
बीएनसी |
|
डेटा |
|
|
नहर मात्रा |
1ch, नियंत्रण केंद्र से कैमरे तक |
|
डाटा प्रोटोकॉल |
RS485 |
|
बैंडविड्थ |
0~300kbps |
|
त्रुटि दर |
10-9 |
|
इंटरफेस |
फीनिक्स टर्मिनल |
|
विद्युत, पर्यावरण, यांत्रिक |
|
|
परिचालनवोल्टेज |
DC 5V1A |
|
परिचालनतापक्रम |
-20°C¥ + 70°C |
|
भंडारणतापक्रम |
-45°C️+85°C |
|
आर्द्रता |
0~95%गैर संघनक |
|
आयाम-एकान्त |
179मिमी×128.5मिमी×28.5मिमी |
|
वजन |
0.40 किलोग्राम/टुकड़ा (शुद्ध भार), 1.26 किलोग्राम/जोड़ी (कुल भार) |
आवेदन
पैकिंग
अक्सर पूछे जाने वाले प्रश्न:
प्रश्न 1. क्या मुझे वीडियो फाइबर कनवर्टर के लिए नमूना आदेश मिल सकता है?
एकः हाँ, हम परीक्षण और गुणवत्ता की जांच करने के लिए नमूना आदेश का स्वागत करते हैं। मिश्रित नमूने स्वीकार्य हैं।
Q2. नेतृत्व समय के बारे में क्या?
एकः नमूना तैयार करने के लिए 3-5 दिन, बड़े पैमाने पर उत्पादन के लिए 8-10 कार्य दिवस।
Q3. क्या आपके पास वीडियो फाइबर कन्वर्टर ऑर्डर के लिए कोई MOQ सीमा है?
एकः कम MOQ, नमूना जांच के लिए 1pc उपलब्ध है।
प्रश्न 4. आप माल कैसे भेजते हैं और आने में कितना समय लगता है?
एः डीएचएल, यूपीएस, फेडएक्स या टीएनटी द्वारा जहाज। आने में 3-5 दिन लगते हैं। एयरलाइन और समुद्री शिपिंग भी वैकल्पिक है।
प्रश्न 5. दोषपूर्ण से कैसे निपटें?
एः हमारे उत्पादों को सख्त गुणवत्ता नियंत्रण प्रणाली में उत्पादित किया जाता है और दोषपूर्ण दर 0.2% से कम होगी।
आदेश देने की जानकारी
|
OM610-4V↑1D↓WT/R-FC20 |
4ch वीडियो Tx + 1ch RS485 डेटा Rx, एकल-मोड, एकल फाइबर, 20Km, एफसी कनेक्टर |
|
OM610-4V↑1D↓MT/R-FC1 |
4ch वीडियो Tx + 1ch RS485 डेटा Rx, मल्टी-मोड, सिंगल फाइबर, 1Km, एफसी कनेक्टर |
