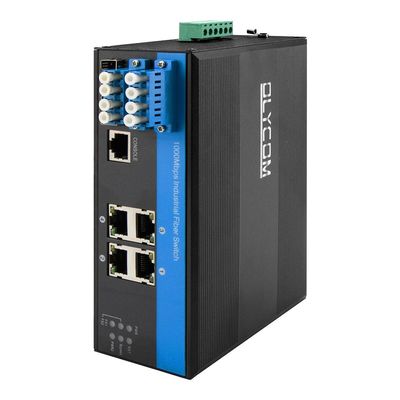

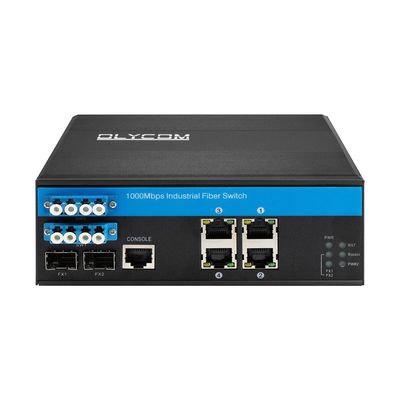

D2*2B बाईपास फ़ंक्शन के साथ L2 प्रबंधित औद्योगिक स्विच
ऑप्टिकल लाइन की सुरक्षा के लिए SM LC कनेक्टर
प्रबंधित ऑप्टिकल बाईपास स्विच की मुख्य विशेषताएं
IM-FBS240GW एक 10/100/1000 Mbps औद्योगिक फाइबर बाईपास स्विच है जो निम्नलिखित सुविधाओं का समर्थन करता है
और ऑप्टिकल संचार सुरक्षा प्रणाली के एक अनिवार्य हिस्से के रूप में, फाइबर बाईपास विभिन्न ऑप्टिकल पथ की जरूरतों जैसे कि के लिए अत्यधिक विश्वसनीय और स्थिर है
इस बीच, फाइबर पास स्विच की विशेषताएँ हैं
औद्योगिक फुल गिगाबिट स्विच का विनिर्देश
|
उत्पाद का नाम |
10/100/1000Mbps प्रबंधित औद्योगिक फाइबर बाईपास स्विच (2F+4TP) |
|
मॉडल नं. |
IM-FBS240GW |
|
पोर्ट |
2 x 2.5G SFP पोर्ट SM:1310nm/1550nm,20Km ;1490nm/1550nm, 40~120Km; MM:1310nm, 2Km; 4x10/100/1000M UTP RJ45(MDI/MDIX ऑटो-सेंसिंग का समर्थन करता है) |
|
मानक |
IEEE 802.3, IEEE802.3U, IEEE802.3ab, IEEE802.3z, IEEE802.1d STP, IEEE802.1w RSTP, IEEE802.1s MSTP, ITU-T G.8023 EPR/Y.1344, IEEE802.1Q, IEEE802.1X, IEEE802.3ad, IEEE802.3x, IEEE802.3af, IEEE802.3at, IEEE802.1ad, IEEE802.1p, IEEE802.1ab, IEEE802.3az |
|
VLAND ID |
4096 |
|
जंबो फ्रेम |
9.6KB |
|
MAC एड्रेस टेबल |
8K |
|
स्विचिंग सुविधाएँ |
ट्रांसमिशन मोड: स्टोरेज और फॉरवर्ड सिस्टम बैंडविड्थ:58Gbps (नॉन-ट्रैफिक जाम) DRAM आकार: 128M फ्लैश आकार: 16M |
|
नेटवर्क मीडिया |
10BASE-T: CAT3, CAT4, CAT5 अनशील्डेड ट्विस्टेड पेयर(≤100m) 100/1000BASE-TX: CAT5 या उससे ऊपर का शील्डेड ट्विस्टेड पेयर(≤100m) SFP पोर्ट, ट्रांसमिशन दूरी: 20Km,40Km,60Km,80Km,100Km |
|
LEDs |
पावर, नेटवर्क, फाइबर, बाईपास |
|
बिजली की आपूर्ति |
इनपुट वोल्टेज: DC 12-52V; नो-लोड पावर: 5W; रिवर्स कनेक्शन: समर्थन |
|
पर्यावरण |
कार्यरत Tतापमान:-40°～ 75°C ; भंडारण Tतापमान:-40°～ 85°C;कार्यरत आर्द्रता:10%～90%, गैर-संक्षेपण; भंडारण आर्द्रता:10%～95%, गैर-संक्षेपण |
|
उद्योग मानक |
EMI: FCC पार्ट 15 सबपार्ट B क्लास A, EN 55022 क्लास A EMS: EN 61000-4-2 (ESD) लेवल 3, EN 61000-4-3 (RS) लेवल 3, EN 61000-4-4 (EFT) लेवल 3, EN 61000-4-5 (सर्ज) लेवल 3, EN 61000-4-6 (CS) लेवल 3, EN 61000-4-8; ट्रैफिक कंट्रोल: NEMA-TS2; कंपन: IEC 60068-2-6; फ्रीफॉल: IEC 60068-2-32; शॉक: IEC 60068-2-27; रेल ट्रैफिक: EN 50121-4 |
|
सुरक्षा |
CE मार्क , वाणिज्यिक ; CE/LVD EN60950 |
|
यांत्रिक जानकारी |
शैल: नालीदार धातु शैल; सुरक्षा वर्ग: IP40; आयाम:155 x 113x 60mm; |
|
वारंटी |
3 वर्ष |
|
फाइबर बाईपास |
|||
|
श्रेणी |
इकाई |
विनिर्देश |
|
|
तरंग दैर्ध्य रेंज |
nm |
850±40/1300±40 |
1260~1650 |
|
परीक्षण तरंग दैर्ध्य |
nm |
850/1300 |
1310/1550 |
|
इंसर्ट लॉस |
dB |
Typ:0.6 Max:1.0 |
Typ:0.6 Max:1.0 |
|
रिटर्न लॉस |
dB |
MM≥30 SM≥50 |
|
|
चैनल क्रॉसस्टॉक |
dB |
MM≥35 SM≥55 |
|
|
ध्रुवीकरण हानि |
dB |
≤0.05 |
|
|
तरंग दैर्ध्य हानि |
dB |
≤0.05 |
|
|
तापमान हानि |
dB |
≤0.05 |
|
|
पुनरावृत्ति |
dB |
≤0.05 |
|
|
ऑपरेटिंग वोल्टेज |
v |
3.3V-5V |
|
|
सेवा जीवन |
बार |
≥100000000 |
|
|
स्विचिंग समय |
ms |
≤10 |
|
|
ट्रांसमिशन ऑप्टिकल पावर |
mw |
≤500 |
|
|
ऑपरेटिंग तापमान |
ºc |
-20~+70 |
|
|
भंडारण तापमान |
ºc |
-40~+85 |
|
अनुप्रयोग
उत्पादन चरण
वेल्डिंग: आवश्यक घटकों को वेल्ड करें
सफाई: पीसीबी बोर्डों पर धूल या स्क्रैप के कारण किसी भी संभावित खराबी से बचने के लिए।
असेंबली: पैनल, स्क्रू, पीसीबी बोर्ड जैसे उत्पाद के घटकों का निर्माण करता है।
परीक्षण: असेंबली के बाद यह सुनिश्चित करने के लिए कि उत्पाद मूल रूप से ठीक काम कर रहा है
एजिंग: यह जांचने के लिए कि उत्पाद बिना किसी मामूली समस्या जैसे एलईडी संकेतक, वोल्टेज के लंबे समय तक सुचारू रूप से काम कर सकता है या नहीं। यह आमतौर पर 24 से 48 घंटे तक चलता है।
परीक्षण: यह परीक्षण करने के लिए कि क्या उत्पाद डेटा या वीडियो सिग्नल को सही ढंग से संसाधित कर सकता है। कोई डेटा हानि? ट्रांसमिशन दर सही? कोई डेटा पैकेट विफलता? ऐसे प्रश्न इस प्रक्रिया में सत्यापित किए जाएंगे।
क्यूसी परीक्षण: यह उत्पाद की गुणवत्ता की तीसरी और अंतिम जांच है। यदि यह अच्छा होता है, तो हमारे पैकिंग स्टाफ ग्राहक की आवश्यकताओं के अनुसार इसे पैक करेंगे और पैकिंग बॉक्स में एक उत्पाद लेबल संलग्न करेंगे।
जब उपरोक्त सभी हो जाता है, तो उत्पाद बाजार में जाएगा।
अक्सर पूछे जाने वाले प्रश्न:
ऑप्टिकल बाईपास स्विच क्या है?
ए: इसे बाईपास टीएपी भी कहा जाता है जिसका उपयोग बिजली आउटेज या विफलता होने पर दोषपूर्ण नोड्स को स्वचालित रूप से स्विच करने के लिए किया जाता है, यह पूर्ण ऑप्टिकल ट्रांसमिशन को सुरक्षित करता है।
इसका उपयोग कहाँ किया जाता है?
ए: इसका उपयोग मुख्य रूप से नेटवर्क आउटेज को रोकने, नेटवर्क की सुरक्षा करने या ऑप्टिकल टेलीकम्युनिकेशन में नेटवर्किंग सिस्टम को नियंत्रित करने के लिए किया जाता है।
इसका उपयोग रिंग या लीनियर फाइबर नेटवर्क आर्किटेक्चर जैसे रेलवे संचार प्रणाली, फैक्ट्री ऑटोमेशन और पावर सबस्टेशन में किया जा सकता है।
ऑर्डरिंग विकल्प क्या हैं?
ए: आपकी पसंद के लिए नीचे दी गई तस्वीरों के अनुसार एससी कनेक्टर सिंगलमोड (4 पोर्ट), एलसी सिंगलमोड (4 पोर्ट और 8 पोर्ट) और एलसी मल्टीमोड (4 पोर्ट और 8 पोर्ट) हैं।
क्या आपके ऑप्टिकल बाईपास यूनिट विभिन्न स्विच के साथ काम कर सकते हैं?
ए: हाँ, यह डिवाइस ऑप्टिकल ट्रांसमिशन स्तर के बारे में है और इसमें कोई नेटवर्क प्रोटोकॉल शामिल नहीं है।
यह विभिन्न ऑप्टिकल दरों (100M/1G/2.5G/10G/25G/40G/100G) के किसी भी स्विच के साथ काम कर सकता है।
यदि दीवार माउंटिंग का समर्थन करना संभव है?
ए: हाँ, मानक इंस्टॉलेशन डीआईएन रेल है। हमारे पास दीवार माउंटिंग के लिए माउंटिंग होल के साथ एक विशेष रियर पैनल भी है।
पैकिंग सूची में माउंटिंग हैंगर की एक जोड़ी होगी।
