सौर और बैटरी बैकअप सिस्टम के लिए डीसी पावर्ड इंडस्ट्रियल पीओई स्विच
12V/24V/48V डीसी इनपुट स्विच की मुख्य विशेषताएं
| उत्पाद का नाम | 10/100/1000Mbps इंडस्ट्रियल PoE नेटवर्क स्विच (5TP) |
| मॉडल नं. | IM-WP054BGE |
| पोर्ट |
1 x 10/100/1000Mpbs अपलिंक नेटवर्क पोर्ट 4 x10/100/1000M UTP RJ45(MDI/MDIX ऑटो-सेंसिंग का समर्थन करें) |
| प्रोटोकॉल |
IEEE 802.3(10Base-T) IEEE 802.3u(100Base-TX) IEEE 802.3ab(1000Base-TX) IEEE 802.3af 15.4W(PoE) IEEE 802.3at 30W(PoE+) |
| स्विचिंग विशेषताएं |
ट्रांसमिशन मोड: स्टोरेज और फॉरवर्ड फॉरवर्डिंग विलंब:<10us सिस्टम बैंडविड्थ: 10Gbps (गैर-ट्रैफिक जाम) फॉरवर्डिंग दर: 14.88Mpps MAC: 2K पैकेट बफर आकार: 1.75Mb |
| नेटवर्क मीडिया |
10BASE-T: CAT3, CAT4, CAT5 अन-शील्डेड ट्विस्टेड पेयर (≤100m) 100/1000BASE-TX: CAT5 या उससे ऊपर का शील्डेड ट्विस्टेड पेयर (≤100m) |
| एल ई डी |
पावर, नेटवर्क PWR: पावर
कॉपर ऑरेंज: स्पीड इंडिकेटर चालू: वर्किंग स्पीड 1000Mbps है बंद: डिस्कनेक्टेड या वर्किंग स्पीड 10/100Mbps है
कॉपर ग्रीन: लिंक/एक्ट इंडिकेटर चालू: ट्रांसमिशन सामान्य है ब्लिंकिंग: ट्रांसमिशन में बंद: ट्रांसमिशन सामान्य नहीं है |
| बिजली की आपूर्ति |
PoE बिजली आपूर्ति इनपुट वोल्टेज: DC12V-48V सिंगल PoE बिजली आपूर्ति आउटपुट पावर: 15.4W/30W (पोर्ट 1~4) कुल PoE बजट: 120W PoE आउटपुट वोल्टेज: DC48V, एक्टिव PoE |
| पर्यावरण |
कार्य तापमान: -40°~75°C भंडारण तापमान: -40°~85°C कार्यकारी आर्द्रता: 10%~90%, गैर-संघनक भंडारण आर्द्रता: 10%~95%, गैर-संघनक |
| उद्योग मानक |
ESD: IEC61000-4-2, ±15KV एयर, ±6KV संपर्क EFT: IEC61000-4-4, जनरल ±6KV सर्ज: IEC61000-4-5, डिफरेंशियल ±2KV, कॉमन±6KV |
|
प्रमाणीकरण |
CE-EMC: EN 55032:2015+AC: 2016+A1:2020+A11: 2020 EN 55035:2017+A11: 2020/EN IEC 61000-3-2:2019/A1: 2021 EN 61000-3-3: 2013/A2: 2021/AC:2022 CE-LVD: EN IEC 62368-1: 2020+A11:2020 FCC: 47 CFR FCC भाग 15 उपभाग B(क्लास B) ANSI C63.4: 2014 |
|
वारंटी |
3 साल, आजीवन तकनीकी सहायता |
पैकिंग सूची
टिप्पणी
एक्सेसरीज़ (डीआईएन रेल ब्रैकेट, बिजली आपूर्ति, नेटवर्क केबल आदि) पैकिंग बॉक्स में शामिल नहीं हैं
कृपया इसे स्वयं तैयार करें या हमसे एक पूरा सेट खरीदें
शिपिंग बॉक्स की जानकारी
उत्पाद का आकार: 11.4*9.3*3.5cm
इनर बॉक्स का आकार: 23*16.5*5.8cm
उत्पाद का वजन: 0.35Kg
पैकिंग वजन: 0.45Kg
मास्टर बॉक्स का आकार: 67*33*47cm
पैकिंग मात्रा: 40Pcs
पैकिंग वजन: 20Kg

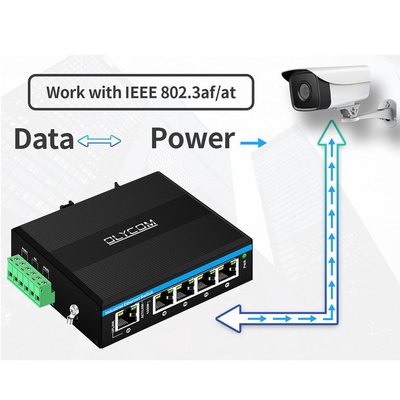

ऑफ-ग्रिड PoE एज स्विच का अनुप्रयोग
एक PoE सिस्टम में, अधिकांश डिवाइस काम करने के लिए DC48V या उससे भी अधिक वोल्टेज प्राप्त करते हैं, यदि यह केवल DC12V या DC24V है, तो PoE काम नहीं करेगा)।
IM-WP054BGE मॉडल में एक बिल्ट-इन वोल्टेज स्टेप-अप है जो पावर एडाप्टर, यूपीएस, बैटरी पावर आदि से कम डीसी इनपुट (आमतौर पर DC12V~DC48V) को बढ़ाता है।
फिर सीसीटीवी सुरक्षा परिदृश्यों के लिए PoE सक्रिय हो जाएगा।
नीचे कुछ लोकप्रिय अनुप्रयोग दिए गए हैं
निम्नलिखित विस्तृत स्पष्टीकरण देखें
उपरोक्त परिदृश्यों के लिए, हमारे पास आसान स्थापना के लिए विभिन्न माउंटिंग किट हैं।
कुल मिलाकर, IM-WP054BGE मदद करता है
1, DC12V/DC24V को DC48V तक बढ़ाएं
2, IP-आधारित उपकरणों के साथ स्मार्ट संचार
PoE उपकरणों को बिजली की आपूर्ति करें
गैर-PoE उपकरणों के साथ केवल नेटवर्किंग सिग्नल प्रसारित करें
यह कम वोल्टेज पावर निगरानी प्रणाली के लिए एक आदर्श समाधान है।
माउंटिंग विधि
ऑर्डरिंग विकल्प
| IM-WS050GE |
औद्योगिक ईथरनेट स्विच 5*100/1000M, अनमैनेज्ड, नॉन-PoE, DC12V~DC52V डुअल इनपुट
वाहन नेटवर्क या औद्योगिक स्वचालन प्रणाली में आदर्श |
| IM-WP054GE |
औद्योगिक PoE स्विच 5*100/1000M, अनमैनेज्ड, पोर्ट 1~4 के लिए PoE af/at, 120W बजट DC48V~DC52V डुअल इनपुट टिप्पणी: PoE bt*60W वैकल्पिक है
सीसीटीवी सुरक्षा प्रणाली में आदर्श |
| IM-WP054BGE |
औद्योगिक PoE स्विच 5*100/1000M, अनमैनेज्ड, पोर्ट 1~4 के लिए PoE af/at, 120W बजट DC12V~DC48V डुअल इनपुट आंतरिक बिजली बूस्टर के साथ
वाहन नेटवर्क या सौर ऊर्जा प्रणाली में आदर्श |
|
IM-WPD054GE
|
औद्योगिक PoE स्विच 5*100/1000M, अनमैनेज्ड, 1*PD पोर्ट(30W/60W/90W)+पोर्ट 1~4 के लिए PoE af/at, अतिरिक्त बिजली आपूर्ति का उपयोग करने की आवश्यकता नहीं है
सीसीटीवी सुरक्षा प्रणाली में आदर्श |
| IM-WS050GM |
औद्योगिक वेब प्रबंधित स्विच 5*100M/1000M, वेब प्रबंधित (QoS, VLAN आदि), नॉन-PoE DC12V~DC52V डुअल इनपुट औद्योगिक स्वचालन प्रणालियों में आदर्श |
अक्सर पूछे जाने वाले प्रश्न
1, यह किस चिप पर आधारित है?
ओलीकॉम: रियलटेक
2, क्या मैं इसे अनुकूलित कर सकता हूँ?
ओलीकॉम: हाँ। हम लोगो, मॉडल नाम, लेबल, पीवीसी मास्क और उत्पाद भागों (माउंटिंग किट, पावर टर्मिनल ब्लॉक आदि) जैसी OEM सेवाएं प्रदान करते हैं।
3, क्या मैं इसे 10/100M उपकरणों से जोड़ सकता हूँ?
ओलीकॉम: हाँ। सभी पोर्ट 10/100/1000M ऑटो-सेंसिंग हैं
4, क्या आप SKD/CKD करते हैं?
ए: हाँ
एक कारखाने के रूप में, हमने इस पर कई बार काम किया है।
