16 पोर्ट पो स्विच गीगाबिट गति प्रबंधित औद्योगिक ईथरनेट स्विच
DC48V दोहरी बिजली की आपूर्ति
प्रबंधित औद्योगिक पीओई स्विच की मुख्य विशेषताएं
औद्योगिक फुल गीगाबिट स्विच का विनिर्देश
| उत्पाद का नाम | 10/100/1000Mbps प्रबंधित औद्योगिक पीओई फाइबर स्विच (8F+8TP) |
| मॉडल नं. | IM-FP888GW |
| पोर्ट |

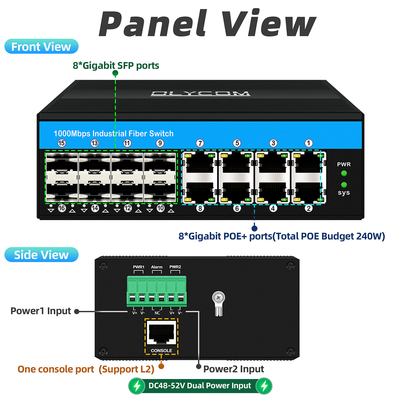

8 x 1000Mpbs SFP पोर्ट SM:1310nm/1550nm,20Km ;1490nm/1550nm, 40~120Km; MM:1310nm, 2Km; 8x10/100/1000M UTP RJ45 ((MDI/MDIX ऑटो-सेंसिंग का समर्थन करें) |
| मानक | आईईईई 802.3, IEEE802.3U, IEEE802.3ab, IEEE802.3z, IEEE802.1d STP, IEEE802.1w RSTP, IEEE802.1s MSTP, ITU-T G.8023 EPR/Y1344, IEEE802.1Q, IEEE802.1X, IEEE802.3ad, IEEE802.3x, IEEE802.3af, IEEE802.3at, IEEE802.1ad, IEEE802.1p, IEEE802.1ab, IEEE802.3az |
| VLAND आईडी | 4096 |
| जंबो फ्रेम | 9.6KB |
| मैक पता तालिका का आकार | 8K |
| स्विचिंग विशेषताएं |
संचरण मोडः भंडारण और आगे सिस्टम बैंडविड्थ:58Gbps (गैर ट्रैफिक जाम) DRAM का आकारः 128M फ्लैश का आकारः 16M पैकेट बफर का आकारः 4Mb |
| नेटवर्क मीडिया |
10BASE-T: CAT3, CAT4, CAT5 अन-स्किल्ड ट्विस्ट जोड़ी ((≤100m) 100/1000BASE-TX: CAT5 या उससे ऊपर की ढाल वाली घुमावदार जोड़ी ((≤100m) एसएफपी पोर्ट, ट्रांसमिशन दूरीः 20 किमी, 40 किमी, 60 किमी, 80 किमी, 100 किमी |
| एल ई डी | बिजली, नेटवर्क, फाइबर |
| विद्युत आपूर्ति |
POE बिजली आपूर्ति इनपुट वोल्टेजः 48V (अधिकतम 52V), एकल PoE पावर सप्लाई आउटपुट पावरः 15.4W (पोर्ट 1~8) (802.3 मानकों के अनुसार विशेष निर्देश आवश्यक हैं) |
| पर्यावरण | कार्य तापमानः-40°75°C; भंडारण तापमानः-40°85°C; कार्य आर्द्रता:10%90%, गैर-संक्षेपण; भंडारण आर्द्रता:10%95%, गैर-संक्षेपण |
| उद्योग मानक |
ईएमआईःएफसीसी भाग 15 उपभाग बी वर्ग ए,एन 55022 वर्ग ए ईएमएसःएन 61000-4-2 (ईएसडी) स्तर 3,एन 61000-4-3 (आरएस) स्तर 3,एन 61000-4-4 (ईएफटी) स्तर 3,एन 61000-4-5 (उपज) स्तर 3,एन 61000-4-6 (सीएस) स्तर 3,एन 61000-4-8; यातायात नियंत्रणःएनईएमए-टीएस 2; कंपनःआईईसी 60068-2-6; मुक्त गिरावटःआईईसी 60068-2-32; सदमेःआईईसी 60068-2-27; रेल यातायातः EN 50121-4 |
| सुरक्षा | सीई चिह्न,व्यावसायिक; सीई/एलवीडी एन 60950 |
| मैकेनिकल सूचना |

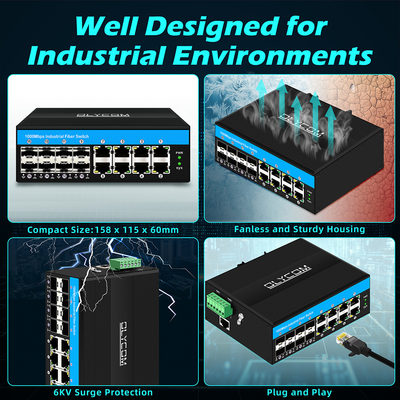

शेलःगोरा धातु शेल; सुरक्षा वर्गःIP40; आयाम:158 x 114.8 x 60 मिमी; माउंटिंग विधिःडिन-रेल माउंटिंग |
| वारंटी | तीन वर्ष |

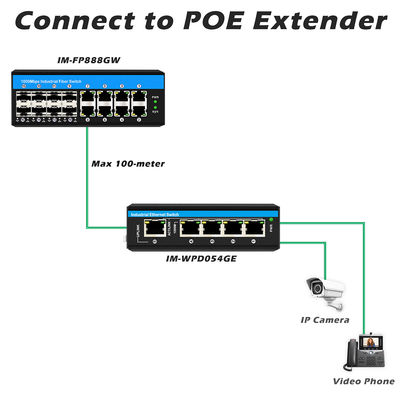

आवेदन
उत्पादन चरण
वेल्डिंग: आवश्यक घटक वेल्ड करें
सफाईपीसीबी बोर्डों पर धूल या अवशेषों के कारण किसी भी संभावित खराबी से बचने के लिए।
इकट्ठा करना: किसी उत्पाद के घटकों का निर्माण करता है, जैसे पैनल, शिकंजा, पीसीबी बोर्ड।
परीक्षण: यह सुनिश्चित करने के लिए कि उत्पाद मूल रूप से इकट्ठा होने के बाद ठीक काम कर रहा है
बुढ़ापा: यह जांचने के लिए कि क्या उत्पाद एलईडी संकेतक, वोल्टेज जैसे किसी भी मामूली दोष के बिना लंबे समय तक सुचारू रूप से काम कर सकता है। यह आमतौर पर 24 से 48 घंटे तक चलेगा।
परीक्षण: यह परीक्षण करने के लिए कि क्या उत्पाद डेटा या वीडियो सिग्नल को सही ढंग से संसाधित कर सकता है। कोई डेटा हानि? प्रेषण दर सही? कोई डेटा पैकेट विफलता? इस प्रक्रिया में इस तरह के प्रश्नों का सत्यापन किया जाएगा।
QC परीक्षण: यह उत्पाद की गुणवत्ता की तीसरी और अंतिम जांच है. यदि यह अच्छी तरह से चला जाता है, तो हमारे पैकिंग कर्मचारी इसे ग्राहक की आवश्यकताओं के अनुसार पैक करेंगे और पैकिंग बॉक्स पर उत्पाद लेबल लगा देंगे।
उपरोक्त सभी कार्य पूरा होने के बाद उत्पाद बाजार में आ जाएगा।
अक्सर पूछे जाने वाले प्रश्न:
1. शक्ति इनपुट क्या है?
उत्तरः गैर-पीओई प्रबंधित स्विच के लिए, यह डीसी12 वी ~ 52 वी प्राप्त करता है, पीओई प्रबंधित स्विच के लिए, यह डीसी 48 वी ~ 52 वी प्राप्त करता है। सभी मॉडल अतिरेक इनपुट का समर्थन करते हैं।
2पीओई का बजट क्या है?
उत्तर: मानक पोई आउटपुट 30W प्रति पोर्ट है।
उदाहरण के लिए IM-FP288GW को लें, इसमें 8 PoE पोर्ट हैं, इसलिए बजट 30W/पोर्ट*8 पोर्ट=240W है।
यदि आवश्यक हो तो हम 60W आउटपुट का भी समर्थन कर सकते हैं, कृपया हमारे साथ पुष्टि करें।
3मैं उपकरण कैसे स्थापित कर सकता हूँ?
एः इस श्रृंखला में प्रत्येक मॉडल DIN35/वॉल माउंटिंग का समर्थन करता है।
इसके लिए आवश्यक सामानों की आवश्यकता होती है जैसे कि स्क्रू, माउंटिंग किट आदि, उनमें से कुछ पैकिंग बॉक्स में शामिल हैं, कुछ नहीं हैं।
4अगर संभव हो तो मैं जैसा चाहूँ वैसा ही लेबल लिखूं?
एकः हाँ, कृपया सामग्री और प्रारूप भेजें, और हम आपकी पुष्टि के लिए एक नमूना टुकड़ा प्रिंट करेंगे।
लेबल आमतौर पर साइड पैनल पर लगा होता है।
5क्या मेरा लोगो मुद्रित करना संभव है?
उत्तर: हाँ, यह आमतौर पर उपकरण के शीर्ष पैनल पर होता है।
