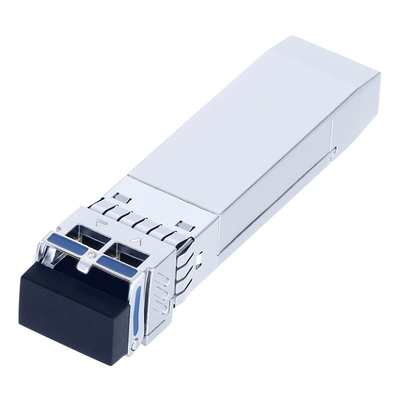

विवरण
आवेदन
25GBASE-LR
ऑप्टिकल और विद्युत विशेषताएं
| पैरामीटर | प्रतीक | मिन | विशिष्ट | अधिकतम | इकाई | नोट्स | ||
| ट्रांसमीटर | ||||||||
| केंद्र तरंग दैर्ध्य | λc | λc-6.5 | λc | λc+65 | एनएम | |||
| स्पेक्ट्रल चौड़ाई ((-20dB) | Δλ | 1 | एनएम | |||||
| साइड-मोड दमन अनुपात | SMSR | 30 | - | डीबी | ||||
| औसत आउटपुट शक्ति | पुट | 0 | 6 | डीबीएम | 1 | |||
| विलुप्त होने का अनुपात | इमरजेंसी | 3.5 | डीबी | |||||
| डेटा इनपुट स्विंग अंतर | वीआईएन | 180 | 850 | mV | 2 | |||
| इनपुट अंतर प्रतिबाधा | ZIN | 90 | 100 | 110 | ओ | |||
| TX अक्षम करें | अक्षम करें | 2.0 | Vcc | वी | ||||
| सक्षम करें | 0 | 0.8 | वी | |||||
| TX दोष | दोष | 2.0 | Vcc | वी | ||||
| सामान्य | 0 | 0.8 | वी | |||||
| रिसीवर | ||||||||
| केंद्र तरंग दैर्ध्य | λc | 1260 | 1620 | एनएम | ||||
| रिसीवर संवेदनशीलता | -13.3 | डीबीएम | 3 | |||||
| रिसीवर अधिभार | 2 | डीबीएम | 3 | |||||
| लॉस डी-एसेर्ट | LOSD | -15 | डीबीएम | |||||
| एलओएस दावा | लोसा | -30 | डीबीएम | |||||
| एलओएस हाइस्टेरिसिस | 0.5 | डीबी | ||||||
| डेटा आउटपुट स्विंग अंतर | वूट | 300 | 900 | mV | 4 | |||
| एलओएस | उच्च | 2.0 | Vcc | वी | ||||
| कम | 0.8 | वी | ||||||
डिजिटल डायग्नोस्टिक मेमोरी मानचित्र
ट्रांससीवर 2-वायर सीरियल इंटरफेस (एससीएल, एसडीए) द्वारा सीरियल आईडी मेमोरी सामग्री और वर्तमान परिचालन स्थितियों के बारे में नैदानिक जानकारी प्रदान करते हैं।
आंतरिक या बाहरी कैलिब्रेशन के साथ नैदानिक जानकारी सभी लागू कर रहे हैं, सहित प्राप्त शक्ति निगरानी, प्रेषित शक्ति निगरानी, पूर्वाग्रह वर्तमान निगरानी,आपूर्ति वोल्टेज निगरानी और तापमान निगरानी.
डिजिटल डायग्नोस्टिक मेमोरी मैप विशिष्ट डेटा फ़ील्ड को निम्नानुसार परिभाषित करता है।
पिन विवरण
| पिन | संकेत का नाम | विवरण | प्लग सेक. | नोट्स |
| 1 | VEET | ट्रांसमीटर ग्राउंड | 1 | |
| 2 | TX दोष | ट्रांसमीटर दोष संकेत | 3 | नोट 1 |
| 3 | विकलांग | ट्रांसमीटर अक्षम करें | 3 | नोट 2 |
| 4 | एसडीए | एसडीए सीरियल डेटा सिग्नल | 3 | |
| 5 | एससीएल | एससीएल सीरियल क्लॉक सिग्नल | 3 | |
| 6 | MOD_ABS | मॉड्यूल अनुपस्थित. मॉड्यूल के भीतर जमी हुई | 3 | |
| 7 | आरएस0 | कनेक्टेड नहीं | 3 | |
| 8 | एलओएस | सिग्नल का नुकसान | 3 | नोट 3 |
| 9 | आरएस1 | कनेक्टेड नहीं | 3 | |
| 10 | वीईईआर | रिसीवर ग्राउंड | 1 | |
| 11 | वीईईआर | रिसीवर ग्राउंड | 1 | |
| 12 | आर एंड डी- | प्राप्त डेटा आउट | 3 | नोट 4 |
| 13 | आरडी+ | प्राप्त डेटा आउट | 3 | नोट 4 |
| 14 | वीईईआर | रिसीवर ग्राउंड | 1 | |
| 15 | वीसीसीआर | रिसीवर पावर सप्लाई | 2 | |
| 16 | वीसीसीटी | ट्रांसमीटर बिजली की आपूर्ति | 2 | |
| 17 | VEET | ट्रांसमीटर ग्राउंड | 1 | |
| 18 | टीडी+ | डेटा भेजें | 3 | नोट 5 |
| 19 | टीडी- | Inv. डेटा इन ट्रांसमिट करें | 3 | नोट 5 |
| 20 | VEET | ट्रांसमीटर ग्राउंड | 1 |
आयाम
ऑर्डर करने की जानकारी
| भाग संख्या | उत्पाद का वर्णन |
| OSPLTG10D | 1271~1371nm, 25.78Gbps, LC, 10km, 0°C~+70°C, डीडीएम के साथ |

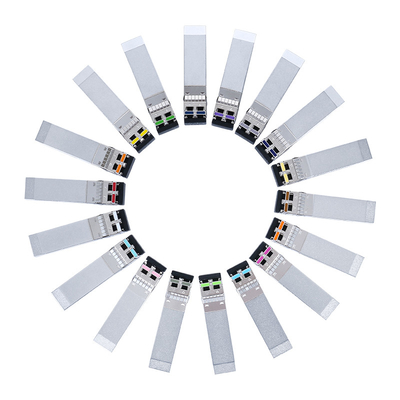

| λC तरंग दैर्ध्य गाइड | |||||||||||
| कोड | λC | इकाई | कोड | λC | इकाई | कोड | λC | इकाई | कोड | λC | इकाई |
| 27 | 1271 | एनएम | 29 | 1291 | एनएम | 31 | 1311 | एनएम | 33 | 1331 | एनएम |
| 35 | 1351 | एनएम | 37 | 1371 | एनएम | ||||||
