16 पोर्ट मैनेज्ड इंडस्ट्रियल ईथरनेट स्विच 8RJ45+8SFP
4*RS485+2*CAN BUS के साथ POE स्विच
दिन-रेल नेटवर्क स्विच का विनिर्देश
| उत्पाद का नाम | 10/100/1000Mbps CAN बस और RS485 के साथ प्रबंधित औद्योगिक POE फाइबर स्विच |
| मॉडल नं. | IM-FP888GW-2C4D |
| पोर्ट |
8 x 1000Mpbs SFP पोर्ट SM:1310nm/1550nm,20Km ;1490nm/1550nm, 40~120Km; MM:1310nm, 2Km; 8x10/100/1000M यूटीपी आरजे45 ((एमडीआई/एमडीआईएक्स ऑटो-सेंसिंग का समर्थन करें) 2 x CAN बस (मानक फ्रेम 11-बिट आईडी, विस्तारित फ्रेम 29-बिट आईडी, J1939, CANopen, DeviceNet और अन्य प्रोटोकॉल का समर्थन (फर्मवेयर कॉन्फ़िगरेशन आवश्यक) 4 x RS485 (टीसीपी/यूडीपी प्रोटोकॉल का समर्थन) 1 x कंसोल पोर्ट (RJ45, बाउड दरः 115200) |
| मानक | आईईईई 802.3, IEEE802.3U, IEEE802.3ab, IEEE802.3z, IEEE802.1d STP, IEEE802.1w RSTP, IEEE802.1s MSTP, ITU-T G.8023 EPR/Y1344, IEEE802.1Q, IEEE802.1X, IEEE802.3ad, IEEE802.3x, IEEE802.3af, IEEE802.3at, IEEE802.1ad, IEEE802.1p, IEEE802.1ab, IEEE802.3az |
| VLAND आईडी | 4096 |
| जंबो फ्रेम | 9.6KB |
| मैक पता तालिका का आकार | 8K |
| स्विचिंग विशेषताएं |
संचरण मोडः भंडारण और आगे सिस्टम बैंडविड्थ:58Gbps (गैर ट्रैफिक जाम) DRAM का आकारः 128M फ्लैश का आकारः 16M पैकेट बफर का आकारः 4Mb |
|
प्रोटोकॉल |
आईईईई 802.3 ((10 बेस-टी) IEEE 802.3u ((100Base-TX) IEEE 802.3ab ((1000Base-TX) IEEE 802.3z (1000Base-X) IEEE 802.3af 15.4W ((POE) IEEE 802.3 30W ((POE+) पर आईईईई 802.1 डी (एसटीपी) IEEE 802.1w (RSTP) IEEE 802.1s (MSTP) ITU-T G.8032 ERPS रिंग IEEE 802.1Q ((वीएलएएन) IEEE 802.3x (प्रवाह नियंत्रण) IEEE 802.3ad (LACP) IEEE 802.1p (QoS) IEEE 802.1ab ((LLDP) आईईईई 802.1az (ईईई) आरएफसी 768 यूडीपी RFC 793 TFTP RFC 791 आईपी आरएफसी 792 आईसीएमपी आरएफसी 2068 HTTP RFC 1112 IGMP v1 आरएफसी 2236 आईजीएमपी v2 RFC 3376 IGMP v3 |
| L2+ प्रबंधित |
IEEE802.1q VLAN, पोर्ट VLAN, मैक आधारित VLAN, आईपी सबनेट VLAN, प्रोटोकॉल VLAN, VLAN रूपांतरण MVR का समर्थन करता है। IEEE802.3az EEE (ऊर्जा कुशल ईथरनेट) प्रबंधन का समर्थन करता है, बिजली की खपत को अनुकूलित करता है। एसटीपी, आरएसटीपी, एमएसटीपी, आईटीयू-टी जी.8032 ईथरनेट प्रोटेक्शन रिंग (ईपीआर) का समर्थन करता है। QoS, ट्रांसमिशन वर्गीकरण QoS, CoS, बैंडविड्थ नियंत्रण (इनपुट/आउटपुट दिशा), तूफान दमन, अंतर सेवाओं का समर्थन करता है। गतिशील IEEE 802.3ad LACP लिंक एग्रीगेशन, स्थिर लिंक एग्रीगेशन का समर्थन करता है। आईजीएमपी/एमएलडी का पता लगाने V1/V2/V3, आईजीएमपी फ़िल्टरिंग/समायोजन, आईजीएमपी क्वेरी का समर्थन करता है। आईजीएमपी प्रॉक्सी रिपोर्ट, एमएलडी का पता लगाने का समर्थन करता है। सुरक्षाः पोर्ट और मैक IEEE802.1X, रेडियस, ACL पर आधारित। समर्थन IEEE802.3az EEE (ऊर्जा कुशल ईथरनेट) TACACS+, HTTP/HTTPS, SSL/SSH v2. सीएलआई, वेब नेटवर्क प्रबंधन, एसएनएमपी v1/v2c/v3, टेलनेट जैसे सिस्को® का समर्थन करें. TFTP और HTTP के माध्यम से सॉफ्टवेयर अपग्रेड का समर्थन करें, अपग्रेड विफलता को रोकने के लिए फर्मवेयर रिडंडेंसी। RMON, MIB II, मिररिंग, इवेंट लॉग, DNS, NTP/SNTP, IEEE802.1ab LLDP का समर्थन करें। IPV6, ICMP v6NTP/SNTP, TFTP, QOS, ACL का समर्थन करें। SerialCRT,CLI,Telnet,SNMP,HTTP,SSH/SSL का समर्थन करें |
| विद्युत आपूर्ति |
POE बिजली आपूर्ति इनपुट वोल्टेजः 48V (अधिकतम 52V), एकल PoE पावर सप्लाई आउटपुट पावरः 30W (पोर्ट 1~8) (802.3bt मानकों के लिए विशेष निर्देशों की आवश्यकता होती है) |
| CAN बस |
मानकः आईएसओ 11898-2 (उच्च गति CAN) संचार दरः 10Kbps~1Mbps (समायोज्य) नोड्स की अधिकतम संख्याः 110 (डिफ़ॉल्ट टर्मिनल प्रतिरोध मिलान) टर्मिनल प्रतिरोधः 120Ω (वैकल्पिक टर्मिनल प्रतिरोध प्रत्येक CAN के लिए निर्मित) अलगाव संरक्षणः 2500V DC अलगाव का समर्थन करता है (वैकल्पिक) संचार प्रोटोकॉलः CAN 2.0A/B, CAN FD का समर्थन करता है बस वोल्टेज रेंजः -3V ~ +32V (विरोधी वृद्धि संरक्षण) |
| RS485 |
मानक: टीआईए/ईआईए-485-ए कार्य मोडः पूर्ण-द्वैध या अर्ध-द्वैध (समायोज्य) संचार दरः 115200 बीपीएस (समायोज्य) नोड्स की अधिकतम संख्याः 32 (डिफ़ॉल्ट) या 256 तक विस्तार योग्य (रिपीटर आवश्यक) अलगाव संरक्षणः 1500V DC अलगाव का समर्थन करता है (वैकल्पिक) बस वोल्टेज रेंजः -7V ~ +12V (ओवरज सुरक्षा) |
| RS485/CAN स्थिरता | अत्यधिक तापमान के तहत पूर्ण भार पर निरंतर 72 घंटे का संचार परीक्षण, संचार बिट त्रुटि दर ≤1e-9 |
| एल ई डी | बिजली, नेटवर्क, फाइबर, प्रणाली |
| पर्यावरण | कार्य तापमानः-40°75°C; भंडारण तापमानः-40°85°C; कार्य आर्द्रता:10%90%, गैर-संक्षेपण; भंडारण आर्द्रता:10%95%, गैर-संक्षेपण |
| सुरक्षा |
सीई-ईएमसीः EN 55032:2015+AC:2016+A1:2020+A11:2020 एन 55035:2017+ए11:2020/एन आईईसी 61000-3-2:2019/ए1:2021 EN 61000-3-3:2013/A2:2021/AC:2022 सीई-एलवीडी: EN IEC 62368-1:2020+A11:2020 एफसीसी: 47 CFR FCC भाग 15 उपभाग B (वर्ग B) ANSI C63.4:2014 |
| मैकेनिकल सूचना |

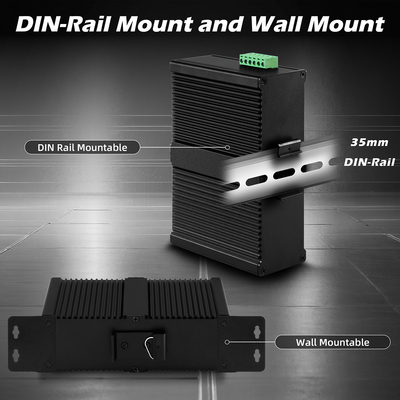

शेलःगोरा धातु शेल; सुरक्षा वर्गःIP40; आयाम:158 x 114.8 x 60 मिमी; माउंटिंग विधिःडिन-रेल माउंटिंग |
सहायक उपकरण
| औद्योगिक एसएफपी ट्रांससीवर | |
| OSPL1E06D-85 | 100BASE-FX (850nm) |
| OSPL1E06D | 100BASE-FX |
| OSPL1E20D | 100BASE-LX |
| OSPL1E40D | 100BASE-EX |
| OSBL1E20D-35 | 100BASE-BX-U (TX 1310 RX1550) |
| OSBL1E20D-53 | 100BASE-BX-D (TX 1550 RX1310) |
| OSPL1G05D | 1000BASE-SX |
| OSPL1G06D | 1000BASE-SX (1310nm) |
| OSPL1G20D | 1000BASE-LX |
| OSPL1G40D | 1000BASE-EX |
| OSBL1G20D-35 | 1000BASE-BX-U (TX 1310 RX1550) |
| OSBL1G20D-53 | 1000BASE-BX-D (TX 1550 RX1310) |
| औद्योगिक पावर एडाप्टर | |
| IM-DAC220/DC48V2.5A | AC220V से DC48V2.5A, -40°C से 80°C |
| IM-DAC220/DC48V5A | AC220V से DC48V5A, -40°C से 80°C |
| IM-DAC220/DC48V10A | AC220V से DC48V10A, -40°C से 80°C |
अक्सर पूछे जाने वाले प्रश्न
1.क्या आप एक निर्माता हैं?
हाँ, हमारे पास हमारी उत्पादन लाइन और आर एंड डी टीम है।
कृपया हमारे कार्यालय और उत्पादन क्षेत्र को देखने के लिए नीचे दिए गए वीआर लिंक के माध्यम से हमसे संपर्क करें।
https://www.ecer.com/corp/uuu5b8d-industrialnetworkswitch/vr.html
2.अगर मैं आदेश देता हूँ तो लीड टाइम क्या है?
भुगतान प्राप्त करने के बाद, हम उत्पादन शुरू करते हैं।
यदि आप कुछ लोकप्रिय मॉडल ऑर्डर कर रहे हैं, तो हमारे पास आमतौर पर स्टॉक होता है। कुछ परीक्षणों के बाद, हम सामग्री भेज देंगे।
यदि हमारे पास स्टॉक नहीं है, तो उत्पादन का समय आमतौर पर 50pcs/pair से कम के लिए 3~5 कार्य दिवस होता है।
3आप मेरा आदेश कैसे भेजेंगे?
हम माल को हवा ((DHL, UPS या FEDEX) या समुद्र द्वारा भेजेंगे ((बल्क ऑर्डर के लिए)
खरीदे गए आइटमों को ग्राहक के शिपिंग खाते या स्प्रेडर के माध्यम से भेजना ठीक है।
स्थानीय सीमा शुल्क में सीमा शुल्क निकासी के लिए पहुंचने में 3 से 5 कैलेंडर दिन लगते हैं।
4एमओक्यू क्या है?
1 पीसी प्रति जोड़ी।
कई मॉडलों के लिए, हमारे पास स्टॉक है, आपके परीक्षण के लिए नमूने भेजना आसान है।
5क्या मुझे छूट मिल सकती है?
हां और यह आमतौर पर मात्रा और नमूना परीक्षण के बाद आधारित होता है।
