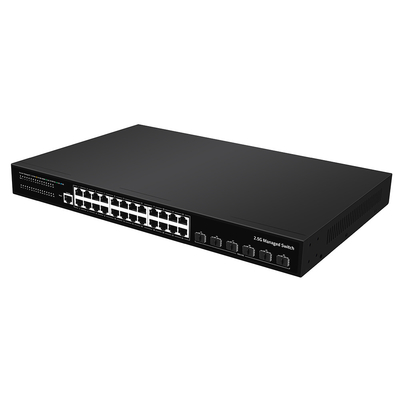

Olycom 10G Uplink 24 पोर्ट 2.5G L3 प्रबंधित ईथरनेट स्विच
2.5G प्रबंधित स्विच की विशेषताएं
10G L3 स्विच का विनिर्देश
| आई/ओ इंटरफ़ेस | |
| शक्ति | AC100-240V/50-60Hz |
| ईथरनेट |
24* 100/1000/2500 एमबीपीएस आरजे45 पोर्ट 6* 10G SFP+ पोर्ट 1* आरजे45 कंसोल पोर्ट |
| प्रदर्शन | |
| बैंडविड्थ | 240Gbps |
|
पैकेट बफर स्मृति |
178.56Mpps |
| डीडीआर एसडीआरएएम | 512MByte |
| फ्लैश मेमोरी | 32MByte |
| पैकेज कैश | 16Mbit |
| मैक पता तालिका | 32K |
| जंबो फ्रेम | 10 किलोबाइट |
| वीएलएएन | वीएलएएन रेंज 1-4094, अधिकतम सक्रिय वीएलएएन 4K के साथ |
| मानक | |
| नेटवर्क प्रोटोकॉल |
आईईईई 802.3: ईथरनेट मैक प्रोटोकॉल IEEE 802.3i: 10BASE-T ईथरनेट IEEE 802.3u: 100BASE-TX फास्ट ईथरनेट IEEE 802.3ab: 1000BASE-T गीगाबिट ईथरनेट IEEE 802.3z: 1000BASE-X गीगाबिट ईथरनेट (ऑप्टिकल फाइबर) IEEE 802.3ae: 10G ईथरनेट (ऑप्टिकल फाइबर) आईईईई 802.3az: ऊर्जा कुशल ईथरनेट IEEE 802.3ad: लिंक एग्रीगेशन करने के लिए मानक विधि IEEE 802.3x: प्रवाह नियंत्रण IEEE 802.1ab: LLDP/LLDP-MED (लिंक लेयर डिस्कवरी प्रोटोकॉल) IEEE 802.1p: LAN लेयर QoS/CoS प्रोटोकॉल ट्रैफ़िक प्राथमिकता ((मल्टीकास्ट फ़िल्टरिंग कार्य) IEEE 802.1q: वीएलएएन ब्रिज ऑपरेशन आईईईई 802.1x: क्लाइंट/सर्वर एक्सेस कंट्रोल और प्रमाणीकरण प्रोटोकॉल IEEE 802.1d: एसटीपी IEEE 802.1s: MSTP IEEE 802.1w: RSTP |
| उद्योग मानक |
ईएमएसः EN61000-4-2 ((ESD) EN61000-4-5 (सर्ज) |
| नेटवर्क माध्यम |
10BASE-T: Cat3, 4, 5 या उससे अधिक UTP ((≤100 M) 100BASE-TX: Cat5 या उससे अधिक UTP ((≤100 M) 1000BASE-TX: Cat5 या उससे अधिक UTP ((≤100 M) |
| फाइबर ऑप्टिक माध्यम |
मल्टीमोड फाइबर: 50/125, 62.5/125, 100/140um एकल मोड फाइबर: 8/125, 8.7/125, 9/125, 10/125um |
| प्रमाणन | |
| सुरक्षा प्रमाणपत्र | CE, FCC, RoHS |
| पर्यावरण | |
| कार्य वातावरण |
कार्य तापमानः -10~50°C भंडारण तापमानः -40~70°C कार्य आर्द्रताः 10%~90%, गैर-संक्षेपण भंडारण तापमानः 5%~95%, गैर संघनक |
सॉफ्टवेयर विशेषताएं
| L3 फ़ंक्शन | |
| आईपीवी4 | IPv4 वीएलएएन इंटरफ़ेस |
| IPv4 स्थिर मार्ग | |
| एआरपी | |
| आईपीवी6 | IPv6 वीएलएएन इंटरफेस |
| IPv6 स्थैतिक मार्ग | |
| IPv6 ND | |
| आरआईपी | V1/V2 |
| ओएसपीएफ | राउटर-आईडी |
| प्रमाणीकरण | |
| v2 | |
| L2 फंक्शन | |
| पोर्ट | पोर्ट स्विच |
| बंदरगाह विवरण | |
| बंदरगाह गति | |
| पोर्ट डुप्लेक्स | |
| बंदरगाह प्रवाह नियंत्रण | |
| 10 हजार तक | |
| 10G/2.5G (2023.3.2) | |
| फाइबर मॉड्यूल (DDM) | |
| लिंक एग्रीगेशन |
भार संतुलन नीति का समर्थन करता है; मैक और आईपी-मैक पर आधारित |
| स्थैतिक और गतिशील समूह | |
| LACP का समर्थन करता है | |
| 8 समूहों तक | |
| तूफान नियंत्रण | प्रसारण |
| अज्ञात मल्टीकास्ट | |
| अज्ञात यूनि-कास्ट | |
| पोर्ट मिररिंग | एक से एक मॉनिटर |
| कई से एक मॉनिटर | |
| प्रवेश/विघटन/दोनों | |
| 4 सत्र समूहों तक | |
| बंदरगाह सुरक्षा | मैक पता प्रतिबंध |
| पोर्ट सुरक्षा मैक पता | |
| सुरक्षा/प्रतिबंध/बंद | |
| बंदरगाह का अलगाव | |
| बंदरगाह दर-सीमा | |
| लूपबैक का पता लगाना | |
| वीएलएएन | पहुँच/ट्रंक/हाइब्रिड |
| वीएलएएन सुरंग (क्यू-इन-क्यू सुरंग) | |
|
1 से 4094 तक विन्यस्त करने योग्य VID; अधिकतम 4K स्थिर वीएलएएन समूह |
|
| आवाज वीएलएएन | |
| मैक वीएलएएन | |
| निगरानी वीएलएन | |
| प्रोटोकॉल VLAN | |
| जीवीआरपी | |
| मैक पता | गतिशील पता |
| स्थिर पता | |
| फ़िल्टरिंग पता | |
| स्पैनिंग ट्री प्रोटोकॉल | एसटीपी/आरएसटीपी/एमएसटीपी |
| बीपीडीयू फ़िल्टर | |
| बीपीडीयू गार्ड | |
| एज पोर्ट | |
| एलएलडीपी | एलएलडीपी |
| LLDP MED | |
| मल्टीकास्ट | आईजीएमपी स्नूपिंग |
| IGMP V1/V2/V3 | |
| राउटर पोर्ट | |
| स्थिर आईजीएमपी समूह पता | |
| आईजीएमपी समूह फ़िल्टरिंग | |
| समलैंगिक | |
| एमएलडी स्नूपिंग | |
| एमवीआर | |
| QoS | यातायात वर्गीकरण आधारित, सख्त प्राथमिकता और WRR |
| बंदरगाह प्राथमिकता | |
| 802.1पी प्राथमिकता | |
| आईपी टीओएस प्राथमिकता | |
| आईपी डीएससीपी प्राथमिकता | |
| प्रति पोर्ट 8 कतारों तक का समर्थन करता है | |
| प्राथमिकता टिप्पणी | |
| सेवाएं | |
| डीएचसीपी | डीएचसीपी सर्वर |
| आईपी पूल | |
| स्थिर बंधन | |
| डीएचसीपी रिले | |
| विकल्प 43 | |
| पहुँच प्रोटोकॉल | HTTP |
| एचटीटीपीएस | |
| टेलनेट | |
| SSHv2 | |
| प्रबंधक एसीएल | |
| सत्र का टाइमआउट | |
| पासवर्ड पुनः प्रयास की संख्या | |
| मौन का समय | |
| सुरक्षा | |
| एएए | त्रिज्या |
| TACACS+ | |
| 802.1X | |
| बंदरगाह/MAC/local/WEB पर आधार | |
| डीएचसीपी स्नूपिंग | वैश्विक/वीएलएएन |
| विकल्प 82 | |
| सर्किट आईडी | |
| आईपी स्रोत रक्षक | |
| गतिशील एआरपी निरीक्षण | |
| डोस विरोधी हमला | |
| एसीएल | एमएसी एसीएल |
| आईपीवी4 एसीएल | |
| आईपीवी6 एसीएल | |
| निदान | |
| सिस्टम लॉग | लॉगिंग संदेश |
| दूरस्थ सर्वर | |
| पिंग | |
| मार्ग का पता लगाना | |
| तांबा परीक्षण | |
| यूडीएलडी | |
| प्रबंधन | |
| पहुँच प्रबंधक | कंसोल |
| HTTP/HTTPS | |
| टेलनेट | |
| एसएसएच | |
| एसएनएमपी | |
| आईपी प्रबंधक | स्थिर पता |
| DHCP क्लाइंट | |
| IPv4 और IPv6 पते का समर्थन करता है | |
| प्रबंधक VLAN | |
| डीएनएस | |
| समय सिंक्रनाइजेशन | एसएनटीपी |
| मैनुअल समय | |
| एसएनएमपी | V1/V2C/V3 |
| समुदाय | |
| V3 उपयोगकर्ता | |
| समूह | |
| जाल मेजबान | |
| SNMP MIB | RFC 1213 MIB-II |
| RFC 1493 ब्रिज एमआईबी | |
| RFC 1643 ईथरनेट एमआईबी | |
| RFC 2819 RMON MIB (समूह 1, 2, 3 और 9) | |
| आरएफसी 2863 इंटरफेस एमआईबी | |
| एलएलडीपी | |
| निजी एमआईबी | |
| RMON | सांख्यिकी |
| इतिहास | |
| घटना | |
| अलार्म | |
| प्रयोक्ता | |
| फर्मवेयर | फर्मवेयर उन्नयन |
| विन्यास | अपलोड और डाउनलोड |
| यूएसबी इंटरफ़ेस के माध्यम से अपलोड और डाउनलोड करें | |
| सहेजें | |
| पुनः आरंभ करें | |
| कारखाने के डिफ़ॉल्ट | |
| मानकों का अनुपालन | |
| आईईईई 802.3x प्रवाह नियंत्रण और प्रति दबाव | |
| LACP के साथ IEEE 802.3ad पोर्ट ट्रंक | |
| आईईईई 802.1 डी स्पैनिंग ट्री प्रोटोकॉल | |
| IEEE 802.1w रैपिड स्पैनिंग ट्री प्रोटोकॉल | |
| IEEE 802.1s मल्टीपल स्पैनिंग ट्री प्रोटोकॉल | |
| IEEE 802.1p सेवा वर्ग | |
| IEEE 802.1Q वीएलएएन टैगिंग | |
| आईईईई 802.1x पोर्ट प्रमाणीकरण नेटवर्क नियंत्रण | |
| IEEE 802.1ab LLDP | |
| आईईईई 802.3af पावर ओवर ईथरनेट | |
| IEEE 802.3at पावर ओवर ईथरनेट प्लस | |
| आरएफसी 768 यूडीपी | |
| RFC 793 TFTP | |
| RFC 791 आईपी | |
| आरएफसी 792 आईसीएमपी | |
| आरएफसी 2068 HTTP | |
| RFC 1112 IGMP v1 | |
| आरएफसी 2236 आईजीएमपी v2 | |
| RFC 3376 IGMP v3 | |
| आरएफसी 2710 एमएलडी v1 | |
| एफआरसी 3810 एमएलडी v2 | |
| आरएफसी 2328 ओएसपीएफ v2 | |
10G फाइबर स्विच का आयाम
| संकेत | |
| पीडब्ल्यूआर |
चालू: चालू बंद: बिजली बंद |
| एसवाईएस |
चालूः प्रणाली सामान्य रूप से काम कर रही है फ्लैशिंगः सिस्टम स्टार्टअप चल रहा है |
| चेतावनी प्रकाश | सिस्टम तापमान या वोल्टेज असामान्य अलार्म |
| लिंक पोर्ट प्रकाश |
हरा चालूः 2.5G लिंक पीला रंगः 100/1000M लिंक चालूः लिंक पारगमन बंदः लिंक पारगमन नहीं कर रहा है |
| एसएफपी पोर्ट लाइट |
ब्लू ऑनः 10G लिंक हरा चालूः 2.5G लिंक फ्लैशिंगः लिंक ट्रांजिटिंग बंदः लिंक पारगमन नहीं कर रहा है |
| रीसेट बटन |
पुनः आरंभ करने के लिए 5 सेकंड से कम समय के लिए शॉर्ट प्रेस करें फ़ैक्टरी डिफ़ॉल्ट पर रीसेट करने के लिए 5 सेकंड से अधिक समय तक दबाएं |
| भौतिक विनिर्देश | |
| संरचना का आकार |
उत्पाद आयाम:440*281*44 मिमी पैकेज आयामः 500*365*85 मिमी उत्पाद N.W:4.02 किलो उत्पाद जी.डब्ल्यू:4.79 किलो |
| पैकिंग की जानकारी |
कार्टन आयामः 520*445*385 मिमी पैकिंग मात्रा:5pcs पैकिंग वजनः 24.95 किलोग्राम |
| पावर वोल्टेज |
कामकाजी वोल्टेजः AC100-240V 50/60Hz बिजली की आपूर्तिः DC 12V5A |
| बिजली की खपत | कुल खपतः अधिकतम 52W |
| पैकेज सूची |
ईथरनेट स्विच: 1 सेट, निर्देश पुस्तिकाः 1 पीसीएस, प्रमाण पत्रः 1 पीसीएस, पावर कॉर्डः 1 पीसीएस सीरियल केबलः 1 पीसीएस, रैक कानः 1 जोड़ी |
