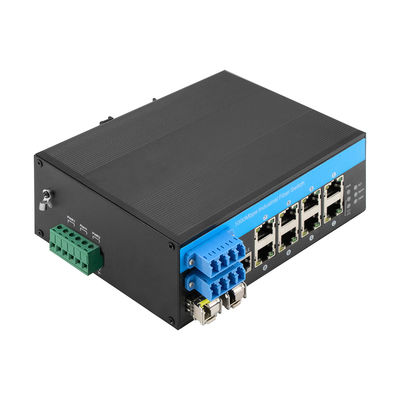

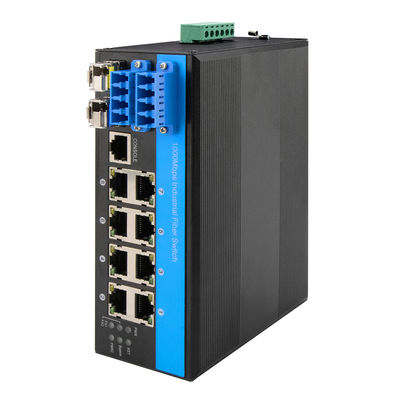

वेब प्रबंधित ऑप्टिकल फाइबर बाईपास स्विच
औद्योगिक प्रबंधित स्विच का परिचय
प्रबंधित ईथरनेट स्विच का विनिर्देश
| उत्पाद का नाम | 10/100/1000Mbps प्रबंधित औद्योगिक फाइबर बायपास स्विच (2F+8TP) |
| मॉडल नं. | IM-FBS280GW |
| पोर्ट |
2 x 1000Mpbs SFP पोर्ट SM: 1310nm/1550nm, 20Km; 1490nm/1550nm, 40~120Km एमएम: 1310nm, 2 किमी 8x10/100/1000M यूटीपी आरजे45 ((एमडीआई/एमडीआईएक्स ऑटो-सेंसिंग का समर्थन करें) |
| मानक | आईईईई 802.3, IEEE802.3U, IEEE802.3ab, IEEE802.3z, IEEE802.1d STP, IEEE802.1w RSTP, IEEE802.1s MSTP, ITU-T G.8023 EPR/Y।1344, IEEE802.1Q, IEEE802.1X, IEEE802.3ad, IEEE802.3x, IEEE802.1ad, IEEE802.1p, IEEE802.1ab, IEEE802.3az |
| VLAND आईडी | 4096 |
| जंबो फ्रेम | 9.6KB |
| मैक पता तालिका | 8K |
| स्विचिंग विशेषताएं |
प्रसारण मोडः भंडारण और आगे प्रेषण में देरीः <10us सिस्टम बैंडविड्थः 58Gbps ((गैर-ट्रैफिक जाम) DRAM का आकारः 128M फ्लैश का आकारः 16M |
| नेटवर्क मीडिया |
10BASE-T: CAT3, CAT4, CAT5 अन-स्किल्ड ट्विस्ट जोड़ी ((≤100m) 100/1000BASE-TX: CAT5 या उससे ऊपर की ढाल वाली घुमावदार जोड़ी ((≤100m) एसएफपी पोर्ट ट्रांसमिशन दूरीः 20 किमी, 40 किमी, 60 किमी, 80 किमी, 100 किमी |
| एलईडी | बिजली, नेटवर्क, फाइबर, बायपास |
| विद्युत आपूर्ति |
इनपुट वोल्टेज: DC 12-52V नो लोड पावरः 5W रिवर्स कनेक्शनः समर्थन |
| पर्यावरण |
कार्य तापमानः -40°75°C भंडारण तापमानः -40°C से 85°C कार्य आर्द्रताः 10%~90%, नॉन कंडेनसिंग भंडारण आर्द्रताः 10%~95%, गैर-संक्षेपण |
| उद्योग मानक |
ईएसडीः आईईसी61000-4-2, ±15 केवी हवा, ±6 केवी संपर्क EFT: IEC61000-4-4, सामान्य ±6KV बढ़तः IEC61000-4-5, अंतर ±2KV, सामान्य±6KV |
|
प्रमाणन |
CE-EMC: EN 55032:2015+AC:2016+A1:2020+A11:2020 एन 55035:2017+ए11:2020/एन आईईसी 61000-3-2:2019/ए1:2021 EN 61000-3-3:2013/A2:2021/AC:2022 CE-LVD: EN IEC 62368-1:2020+A11:2020 एफसीसीः 47 सीएफआर एफसीसी भाग 15 उपभाग बी ((क्लास बी) एएनएसआई सी63.4:2014 |
| मैकेनिकल सूचना |
शेलः धातु के गोलाकार शेल सुरक्षा वर्गः IP40 आयामः 158 x 115 x 60 मिमी माउंटिंग विधिः डाइन-रेल/वायर माउंटिंग शुद्ध भार/कुल भारः 0.75 किलोग्राम/0.9 किलोग्राम |
| वारंटी | 1 वर्ष के भीतर प्रतिस्थापन; 3 वर्ष की मरम्मत |
प्रबंधन की विशेषताएं
ऑप्टिकल बाईपास स्विच विशेषताएं
| उत्पाद का नाम | फाइबर बाईपास ऑप्टिकल स्विच |
| पावर इंटरफेस | मानक औद्योगिक टर्मिनल ब्लॉक। |
| ध्रुवीयता संरक्षण | समर्थन |
| ऑप्टिकल फाइबर इंटरफेस | LC |
| तरंग दैर्ध्य सीमा | 850±40/1300±40nm; 1260~1650nm |
| परीक्षण तरंग दैर्ध्य | 850/1300nm; 1310/1550nm |
| घाटा सम्मिलित करें | प्रकार:0.6 डीबी अधिकतम:1.0 डीबी; प्रकार:0.6dB अधिकतम:1.0 डीबी |
| रिटर्न हानि | MM≥30 dB SM≥50 dB |
| चैनल क्रॉसस्टॉक | MM≥35 dB SM≥55 dB |
| ध्रुवीकरण हानि | ≤0.05 डीबी |
| तरंग दैर्ध्य हानि | ≤0.05 डीबी |
| तापमान हानि | ≤0.05 डीबी |
| पुनरावृत्ति | ≤0.05 डीबी |
| ऑपरेटिंग वोल्टेज | 3.3V-5V |
| सेवा जीवन | ≥100000000 बार |
| स्विच करने का समय | ≤10 एमएस |
| ट्रांसमिशन ऑप्टिकल पावर | ≤500 एमडब्ल्यू |
| पर्यावरण |
कार्य तापमानः -20°~ 70°C भंडारण तापमानः-40°° 85°C |
कनेक्शन आरेख
1डुप्लेक्स एसएफपी ऑप्टिकल मॉड्यूल
QC ढांचा
1मानकः ISO9001, CE, FCC, RoHS, IEEE, ITU-T के अनुरूप; ग्राहक विनिर्देशों और प्रदर्शन बेंचमार्क के अनुरूप।
2प्रक्रियाः IQC → उत्पादन नियंत्रण → कार्यात्मक परीक्षण → पर्यावरण परीक्षण → बर्न-इन → अंतिम निरीक्षण।
3प्रमुख परीक्षणः थ्रूपुट, वीएलएएन/क्यूएस, पीओई, तरंग दैर्ध्य सटीकता, ओएसएनआर, बिजली स्थिरता, स्थायित्व (-40 ~ 75 डिग्री सेल्सियस)
4उपकरण: ओएसए, यातायात जनरेटर, प्रोटोकॉल विश्लेषक, पर्यावरण कक्ष।
5प्रबंधन: पूर्ण अनुरेखण, क्यूसी रिकॉर्ड, आरसीए और फीडबैक के माध्यम से निरंतर सुधार।
अक्सर पूछे जाने वाले प्रश्न
क्या आपका स्विच 155 एमबी/सेकंड के ट्रांसीवर का समर्थन करता है?
उत्तर: हाँ, ऑप्टिकल गति 100M/1000M/2500M है। कृपया प्रबंधन इंटरफ़ेस में 100M गति को कॉन्फ़िगर करें, मेगाबिट मॉड्यूल काम कर रहे हैं।
क्या मेरा लोगो मुद्रित करना संभव है?
उत्तर: हाँ, यह आमतौर पर उपकरण के शीर्ष पैनल पर होता है।
बिजली का उछाल क्या है?
A: 6KV. यह बाजार पर लोकप्रिय मानक है।
क्या आपके स्विच किसी भी रिंग प्रोटोकॉल का समर्थन करते हैं?
उत्तर: हां, हमारे स्विच रिंग विन्यास के लिए एसटीपी/आरएसटीपी/एमएसटीपी और ईआरपीएस का समर्थन करते हैं।
पैकिंग सूची
पहली बार उत्पाद का उपयोग करते समय, कृपया पहले जाँच करें कि क्या पैकेज पूरा है और क्या सामान पूरा है!
नोटः फाइबर ट्रांससीवर और पावर एडाप्टर पैकेज में शामिल नहीं हैं, आपको अलग से खरीदना होगा।
