10G औद्योगिक फाइबर बाईपास स्विच ईथरनेट PoE स्विच
4*10जी एसएफपी पोर्ट+8*10/100/1000एमबीपीएस
की मुख्य विशेषताएं10जी औद्योगिक फाइबर बाईपास स्विच

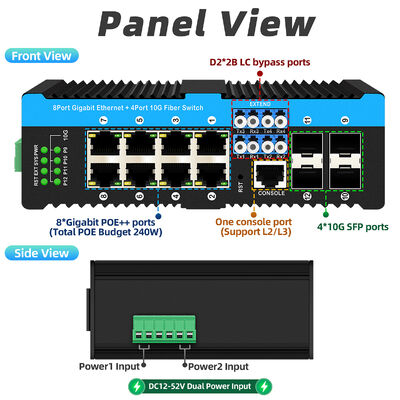

प्रबंधन इंटरफ़ेस
ईथरनेट PoE स्विच की विशिष्टता
|
प्रोडक्ट का नाम |
10G 10G औद्योगिक फाइबर बाईपास स्विच (4F+8TP) |
|
प्रतिरूप संख्या। |
आईएम-FP4X88BGW |
|
पत्तन |
4x 10GBase-FX SFP+ फाइबर एसएम:1310एनएम/1550एनएम,20किमी;1490एनएम/1550एनएम, 40~120किमी; एमएम:1310 एनएम, 2 किमी; 8x10/100/1000M UTP RJ45 (MDI/MDIX ऑटो-सेंसिंग का समर्थन) |
|
मानक |
आईईईई 802.3: 10बेस-टी 10एमबिट/एस ईथरनेट IEEE 802.3u: 100Base-TX, तेज़ ईथरनेट IEEE 802.3z: फाइबर ऑप्टिक पर 1000Base-T Gbit/s ईथरनेट 10 गीगाबिट ईथरनेट के लिए IEEE 802.3ae आईईईई 802.1डी: एसटीपी (स्पैनिंग ट्री प्रोटोकॉल) IEEE 802.1s: 100Base-TX, तेज़ ईथरनेट IEEE 802.1w: RSTP (रैपिड स्पैनिंग ट्री प्रोटोकॉल) आईटीयू-टी जी.8032 :ईआरपीएस (ईथरनेट रिंग प्रोटेक्शन स्विचिंग) IEEE 802.1Q: वर्चुअल LAN (VLAN) IEEE 802.1X: पोर्ट आधारित और मैक आधारित नेटवर्क, एक्सेस कंट्रोल, प्रमाणीकरण IEEE 802.3ad: LACP (लिंक एग्रीगेशन कंट्रोल प्रोटोकॉल) के साथ समानांतर लिंक के लिए लिंक एकत्रीकरण IEEE 802.3x: पूर्ण डुप्लेक्स के लिए प्रवाह नियंत्रण IEEE 802.1ad: स्टैक्ड वीएलएएन IEEE 802.1p: ट्रैफ़िक प्राथमिकता के लिए LAN लेयर 2 QoS/CoS प्रोटोकॉल IEEE 802.1ab: लिंक लेयर डिस्कवरी प्रोटोकॉल (LLDP) IEEE 802.1az: EEE (ऊर्जा कुशल ईथरनेट) IEEE802.3af: 15.4W IEEE802.3at: 30W |
|
आर्किटेक्चर स्विच करें |
सिस्टम बैंडविड्थ: 176Gbps (गैर-ट्रैफ़िक जाम) DRAM का आकार: 4GB स्विचिंग विलंब: <10us पैकेट बफ़र: 12Mbit थ्रूपुट: 95.23Mpps जंबो फ़्रेम: 12KB मैक फ़ंक्शन: 16K L2 |
|
विस्तारित कार्यक्षमता (वैकल्पिक) |
बायपास ऑप्टिकल बायपास सुरक्षा फ़ंक्शन |
|
शक्ति उपभोग |
8W(नो-लोड) 18W (पूर्ण लोड) |
|
8W(नो-लोड) 18W (पूर्ण लोड) |
निरर्थक DC48V (48~52VDC) पावर (हटाने योग्य टर्मिनल ब्लॉक) |
|
नेतृत्व किया |
प्रति यूनिट: पावर 1 (लाल), एसवाईएस (लाल), आरजे-45 पोर्ट: लिंक/सक्रिय (हरा) स्पीड (पीला) एसएफपी फाइबर पोर्ट: लिंक/सक्रिय (हरा) विस्तार सूचक |
|
परिचालन तापमान |
-40 ~ 75°C |
|
DIMENSIONS |
165 x 112 x 54 मिमी |
|
वज़न |
0.85 किग्रा |
|
इंस्टालेशन माउंटिंग |
दीन-रेल माउंटिंग |
| गारंटी | 3 वर्ष |

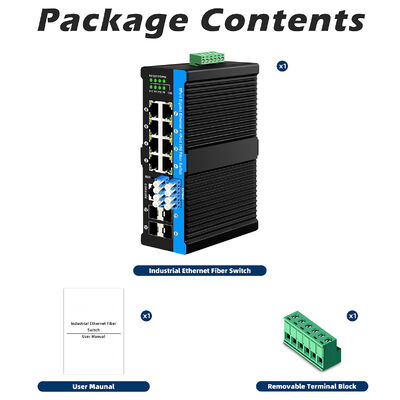

पैकिंग सूची:
आवेदन पत्र:
1. बुद्धिमान परिवहन (राजमार्ग/रेलवे/सुरंग निगरानी)
राजमार्ग के किनारे और मेट्रो सुरंग वीडियो निगरानी के फाइबर रिंग नेटवर्क में तैनात; 8×PoE पोर्ट ट्रैफिक कैमरे और ट्रैफिक सिग्नल पीएलसी को जोड़ते हैं। वैकल्पिक ऑप्टिकल बाईपास एकल स्विच पावर विफलता के बाद फाइबर लिंक को स्वचालित रूप से सक्रिय रखता है, जो बाहरी कठोर तापमान और नम सुरंग वातावरण के तहत निरंतर वीडियो और ट्रैफिक सिग्नल ट्रांसमिशन सुनिश्चित करता है।
अक्सर पूछे जाने वाले प्रश्न:
Q1: IM-FP4X88BGW का बायपास फ़ंक्शन क्या है?
उत्तर: वैकल्पिक ऑप्टिकल BYPASS 4×10G SFP+ पोर्ट पर काम करता है। जब स्विच पावर-ऑफ या असामान्य होता है, तो फाइबर लिंक स्विच को बायपास करते हुए भौतिक शॉर्ट-सर्किट प्राप्त करते हैं, जिससे रिंग नेटवर्क बरकरार रहता है, डबल लिंक रिडंडेंसी के लिए ईआरपीएस के साथ संयोजन होता है।
Q2: PoE आउटपुट विशिष्टता?
उत्तर: सभी 8 RJ45 पोर्ट IEEE802.3af(15.4W) और at(30W), आईपी कैमरों और औद्योगिक एपी के लिए प्रति पोर्ट अधिकतम 30W का समर्थन करते हैं। लेकिन अगर आपको 60w की आवश्यकता है, तो कृपया हमें बताएं।
Q3: ऑपरेटिंग तापमान और आउटडोर इंस्टॉलेशन उपलब्ध है?

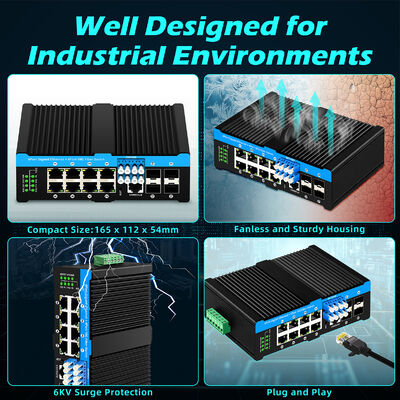

A: -40℃ ~ +75℃ कार्य सीमा, 6KV सर्ज प्रोटेक्शन, IP40 और DIN-रेल डिज़ाइन, आउटडोर, सुरंग और कठोर औद्योगिक साइटों के लिए उपयुक्त।
Q4: फाइबर पोर्ट गति और संगत एसएफपी मॉड्यूल?
ए: 4×10जी एसएफपी+ स्लॉट, औद्योगिक एसएफपी+ मॉड्यूल के साथ संगत: एमएम 2 किमी, एसएम 20 किमी /40~120 किमी।
Q5: ईआरपीएस पुनर्प्राप्ति समय और रिंग टोपोलॉजी?
ए: ईआरपीएस रिकवरी＜50ms, सिंगल रिंग, सब-रिंग और मल्टी-रिंग संरचना का समर्थन करता है, BYPASS पूरे नेटवर्क स्थिरता को बढ़ाता है।
