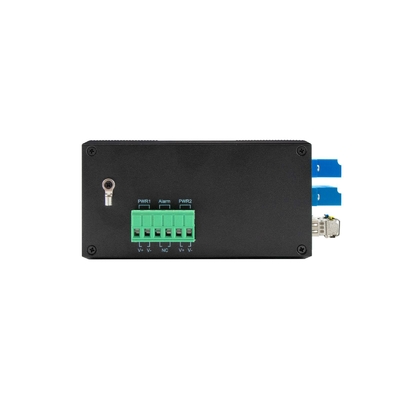

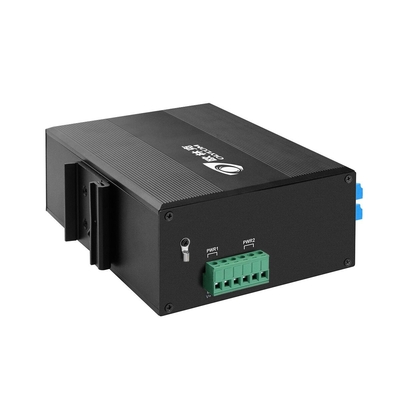

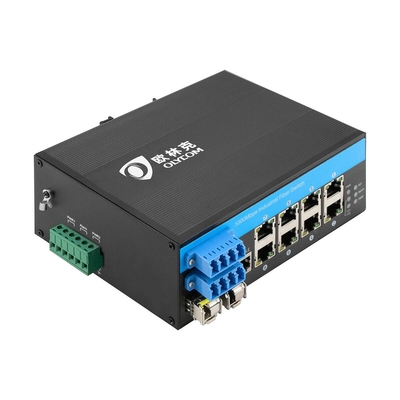

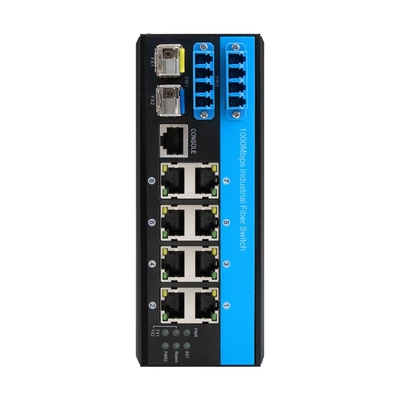

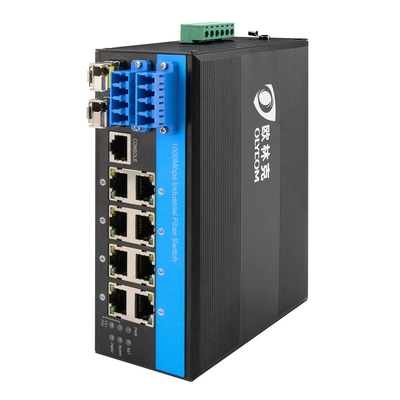

औद्योगिक गीगाबिट 12 पोर्ट डीआईआरआईएल स्विच प्रबंधित
ऑप्टिकल बायपास ईथरनेट स्विच POE स्विच
10/100/1000mbps फाइबर बायपास प्रबंधित स्विच की मुख्य विशेषताएं
गीगाबिट ईथरनेट स्विच का विनिर्देश
| उत्पाद का नाम | 10/100/1000Mbps प्रबंधित औद्योगिक फाइबर बायपास स्विच (2F+8TP) |
| मॉडल नं. | IM-FBS288GW |
| पोर्ट |
2 x 2.5G एसएफपी पोर्ट SM:1310nm/1550nm,20Km ;1490nm/1550nm, 40~120Km; MM:1310nm, 2Km; 8x10/100/1000M UTP RJ45 ((MDI/MDIX ऑटो-सेंसिंग का समर्थन करें) |
| मानक | आईईईई 802.3, IEEE802.3U, IEEE802.3ab, IEEE802.3z, IEEE802.1d STP, IEEE802.1w RSTP, IEEE802.1s MSTP, ITU-T G.8023 EPR/Y1344, IEEE802.1Q, IEEE802.1X, IEEE802.3ad, IEEE802.3x, IEEE802.3af, IEEE802.3at, IEEE802.1ad, IEEE802.1p, IEEE802.1ab, IEEE802.3az |
| VLAND आईडी | 4096 |
| जंबो फ्रेम | 9.6KB |
| मैक पता तालिका | 8K |
| स्विचिंग विशेषताएं |
संचरण मोडः भंडारण और आगे सिस्टम बैंडविड्थ:58Gbps (गैर ट्रैफिक जाम) DRAM का आकारः 128M फ्लैश का आकारः 16M |
| नेटवर्क मीडिया |
10BASE-T: CAT3, CAT4, CAT5 अन-स्किल्ड ट्विस्ट जोड़ी ((≤100m) 100/1000BASE-TX: CAT5 या उससे ऊपर की ढाल वाली घुमावदार जोड़ी ((≤100m) एसएफपी पोर्ट, ट्रांसमिशन दूरीः 20 किमी, 40 किमी, 60 किमी, 80 किमी, 100 किमी |
| एल ई डी | बिजली, नेटवर्क, फाइबर, बायपास |
| विद्युत आपूर्ति |
इनपुट वोल्टेज: DC 48-52V; नो लोड पावरः 5W; रिवर्स कनेक्शनः समर्थन |
| पर्यावरण | कार्य तापमानः-40°75°C; भंडारण तापमानः-40°85°C;कार्य आर्द्रता:10%90%, गैर-संक्षेपण; भंडारण आर्द्रता:10%95%, गैर-संक्षेपण |
| उद्योग मानक |
ईएमआईःएफसीसी भाग 15 उपभाग बी वर्ग ए,एन 55022 वर्ग ए ईएमएसःएन 61000-4-2 (ईएसडी) स्तर 3,एन 61000-4-3 (आरएस) स्तर 3,ईएन 61000-4-4 (ईएफटी) स्तर 3,ईएन 61000-4-5 (सर्ज) स्तर 3,ईएन 61000-4-6 (सीएस) स्तर 3,ईएन 61000-4-8; यातायात नियंत्रणःएनईएमए-टीएस 2; कंपनःआईईसी 60068-2-6; मुक्त गिरावटःआईईसी 60068-2-32; सदमेःआईईसी 60068-2-27; रेल यातायातः EN 50121-4 |
| सुरक्षा | सीई चिह्न,व्यावसायिक; सीई/एलवीडी एन 60950 |
| मैकेनिकल सूचना |
शेलःगोरा धातु शेल; सुरक्षा वर्गःIP40; आयाम:158 x 114.8 x 60 मिमी; |
| वारंटी | तीन वर्ष |
ऑप्टिकल फाइबर बाईपास का कनेक्शन आरेख
Olycom के बारे में
औद्योगिक नेटवर्क
ऑप्टिकल बायपास
डब्ल्यूडीएम उपकरण
ऑप्टिकल निगरानी प्रणाली
पीओई++
अक्सर पूछे जाने वाले प्रश्न
1. शक्ति इनपुट क्या है?
उत्तरः गैर-पीओई प्रबंधित स्विच के लिए, यह डीसी12वी~52वी प्राप्त करता है, पीओई प्रबंधित स्विच के लिए, यह डीसी48वी~52वी प्राप्त करता है।
सभी मॉडल अतिरेक इनपुट का समर्थन करते हैं।
2पीओई का बजट क्या है?
उत्तर: मानक पोई आउटपुट 30W प्रति पोर्ट है।
ले लोIM-FP288GWउदाहरण के लिए, इसमें 8 PoE पोर्ट हैं, इसलिए बजट 30W/पोर्ट*8 पोर्ट=240W है।
यदि आवश्यक हो तो हम 60W आउटपुट का भी समर्थन कर सकते हैं, कृपया हमारे साथ पुष्टि करें।
3मैं उपकरण कैसे स्थापित कर सकता हूँ?
एः इस श्रृंखला में प्रत्येक मॉडल DIN35/वॉल माउंटिंग का समर्थन करता है।
इसके लिए आवश्यक सामान जैसे पेंच, माउंटिंग किट आदि की आवश्यकता होती है, उनमें से कुछ पैकिंग बॉक्स में शामिल हैं, कुछ नहीं हैं।
4क्या आपका स्विच 155 एमबी/सेकंड के ट्रांसवेवर का समर्थन करता है?
उत्तर: हाँ, ऑप्टिकल गति 100M/1000M/2500M है। कृपया केवल प्रबंधन इंटरफ़ेस में 100M गति को कॉन्फ़िगर करें, मेगाबिट मॉड्यूल काम कर रहे हैं।
5अगर संभव हो तो मैं जैसा चाहूँ वैसा ही लेबल लिखूं?
एकः हाँ, कृपया सामग्री और प्रारूप भेजें, और हम आपकी पुष्टि के लिए एक नमूना टुकड़ा प्रिंट करेंगे।
लेबल आमतौर पर साइड पैनल पर लगा होता है।
