ओलिकॉम इंडस्ट्रियल मैनेज्ड ईथरनेट बाईपास फाइबर स्विच
औद्योगिक नेटवर्क स्विच का परिचय
IM-FBS240GW एक 10/100/1000 एमबीपीएस औद्योगिक फाइबर बायपास स्विच है जो निम्नलिखित सुविधाओं का समर्थन करता है
और ऑप्टिकल संचार और सुरक्षा प्रणाली के एक अपरिहार्य भाग के रूप में, फाइबर बायपास विभिन्न ऑप्टिकल पथ आवश्यकताओं के लिए अत्यधिक विश्वसनीय और स्थिर है जैसे कि
इस बीच, फाइबर पास स्विच विशेषता
बायपास फाइबर स्विच का विनिर्देश
| पोर्ट |
2 x 100M/1G/2.5G SFP पोर्ट SM: 1310nm/1550nm,20Km; 1490nm/1550nm, 40~120Km एमएम: 1310nm, 2Km; 850nm, 500m 4x10/100/1000M UTP RJ45 ((MDI/MDIX ऑटो-सेंसिंग का समर्थन करें) |
| मानक |
आईईईई 802.3, IEEE802.3U, IEEE802.3ab, IEEE802.3z IEEE802.1d STP, IEEE802.1w RSTP, IEEE802.1s MSTP, ITU-T G.8023 EPR/Y1344 IEEE802.1Q, IEEE802.1X, IEEE802.3ad, IEEE802.3x IEEE802.1ad, IEEE802.1p, IEEE802.1ab, IEEE802.3az |
| VLAND आईडी | 4096 |
| जंबो फ्रेम | 9.6KB |
| मैक पता तालिका का आकार | 8K |
| स्विचिंग विशेषताएं |
प्रसारण मोडः भंडारण और आगे प्रेषण में देरीः <10us सिस्टम बैंडविड्थः 58Gbps ((गैर-ट्रैफिक जाम) DRAM का आकारः 128M फ्लैश का आकारः 16M |
| नेटवर्क मीडिया |
10BASE-T: CAT3, CAT4, CAT5 अन-स्किल्ड ट्विस्ट जोड़ी ((≤100m) 100/1000BASE-TX: CAT5 या उससे ऊपर की ढाल वाली घुमावदार जोड़ी ((≤100m) एसएफपी पोर्ट ट्रांसमिशन दूरीः 20 किमी, 40 किमी, 60 किमी, 80 किमी, 100 किमी |
| एल ई डी |
बिजली, नेटवर्क, फाइबर पीडब्लूआर: पावर एफएक्सः फाइबर पोर्ट ((1/2) नारंगीः लिंक/एसीटी हराः 1000M नेटवर्क स्पीड ((जब यह 100Mb/s है तो बंद) |
| विद्युत आपूर्ति |
अतिरिक्त इनपुट वोल्टेज: DC12-52V नो लोड पावरः 5W रिवर्स कनेक्शनः समर्थन |
| पर्यावरण |
कार्य तापमानः -40°75°C भंडारण तापमानः -40°C से 85°C कार्य आर्द्रताः 10%~90%, नॉन कंडेनसिंग भंडारण आर्द्रताः 10%~95%, गैर-संक्षेपण |
| उद्योग मानक |
ईएसडीः आईईसी61000-4-2, ±15 केवी हवा, ±6 केवी संपर्क EFT: IEC61000-4-4, सामान्य ±6KV बढ़तः IEC61000-4-5, अंतर ±2KV, सामान्य±6KV |
| प्रमाणन |
CE-EMC: EN 55032:2015+AC:2016+A1:2020+A11:2020 एन 55035:2017+ए11:2020/एन आईईसी 61000-3-2:2019/ए1:2021 EN 61000-3-3:2013/A2:2021/AC:2022 CE-LVD: EN IEC 62368-1:2020+A11:2020 एफसीसीः 47 सीएफआर एफसीसी भाग 15 उपभाग बी ((क्लास बी) एएनएसआई सी63.4:2014 |
| मैकेनिकल सूचना |
शेलः धातु के गोलाकार शेल सुरक्षा वर्गः IP40 आयामः 158 x 115 x 60 मिमी माउंटिंग विधिः डाइन-रेल/वायर माउंटिंग शुद्ध भार/कुल भारः 0.75 किलोग्राम/0.9 किलोग्राम |
| वारंटी | 1 वर्ष के भीतर प्रतिस्थापन; 3 वर्ष की मरम्मत |
प्रबंधन की विशेषताएं
ऑप्टिकल बाईपास विशेषताएं
| उत्पाद का नाम | फाइबर बायपास |
| पावर इंटरफेस | मानक औद्योगिक टर्मिनल ब्लॉक। |
| ध्रुवीयता संरक्षण | समर्थन |
| ऑप्टिकल फाइबर इंटरफेस | LC |
| तरंग दैर्ध्य सीमा | 850±40/1300±40nm; 1260~1650nm |
| परीक्षण तरंग दैर्ध्य | 850/1300nm; 1310/1550nm |
| घाटा सम्मिलित करें | प्रकार:0.6 डीबी अधिकतम:1.0 डीबी; प्रकार:0.6dB अधिकतम:1.0 डीबी |
| रिटर्न हानि | MM≥30 dB SM≥50 dB |
| चैनल क्रॉसस्टॉक | MM≥35 dB SM≥55 dB |
| ध्रुवीकरण हानि | ≤0.05 डीबी |
| तरंग दैर्ध्य हानि | ≤0.05 डीबी |
| तापमान हानि | ≤0.05 डीबी |
| पुनरावृत्ति | ≤0.05 डीबी |
| ऑपरेटिंग वोल्टेज | 3.3V-5V |
| सेवा जीवन | ≥100000000 बार |
| स्विच करने का समय | ≤10 एमएस |
| ट्रांसमिशन ऑप्टिकल पावर | ≤500 एमडब्ल्यू |
| पर्यावरण |
कार्य तापमानः -20°~ 70°C भंडारण तापमानः-40°° 85°C |
अक्सर पूछे जाने वाले प्रश्न
क्या आपका स्विच 155 एमबी/सेकंड के ट्रांसीवर का समर्थन करता है?
उत्तर: हाँ, ऑप्टिकल गति 100M/1000M/2500M है। कृपया केवल प्रबंधन इंटरफ़ेस में 100M गति को कॉन्फ़िगर करें, मेगाबिट मॉड्यूल काम कर रहे हैं।
क्या मेरा लोगो मुद्रित करना संभव है?
उत्तर: हाँ, यह आमतौर पर उपकरण के शीर्ष पैनल पर होता है।
मैं परीक्षण के लिए नमूना इकाई कहाँ से प्राप्त कर सकता हूँ?
उत्तर: हमारे पास कई अमेज़ॅन स्टोर हैं। कृपया हमारे ब्रांड ओलिकॉम या मॉडल नामों को खोजें यदि आप जानते हैं।
आप मानक खरीद के लिए हमसे बात करने के लिए भी स्वागत करते हैं।
बिजली का उछाल क्या है?
A: 6KV. यह बाजार पर लोकप्रिय मानक है।
क्या आपके स्विच किसी भी रिंग प्रोटोकॉल का समर्थन करते हैं?
उत्तर: हां, हमारे स्विच रिंग विन्यास के लिए एसटीपी/आरएसटीपी/एमएसटीपी और ईआरपीएस का समर्थन करते हैं।

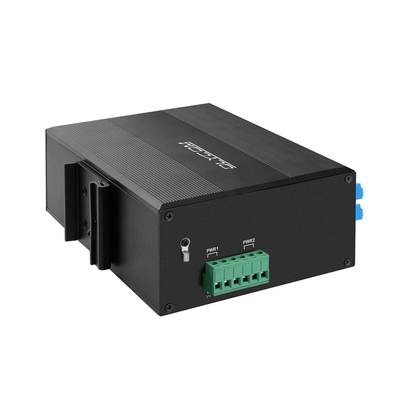

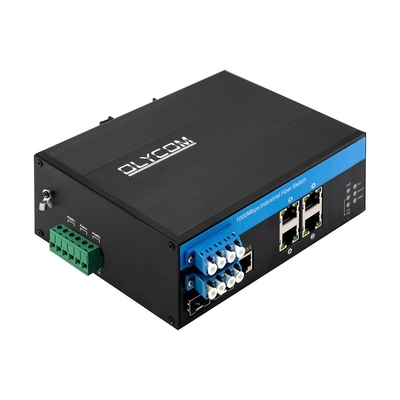

उत्पाद तस्वीरें
